工业级旋风除尘设备结构设计

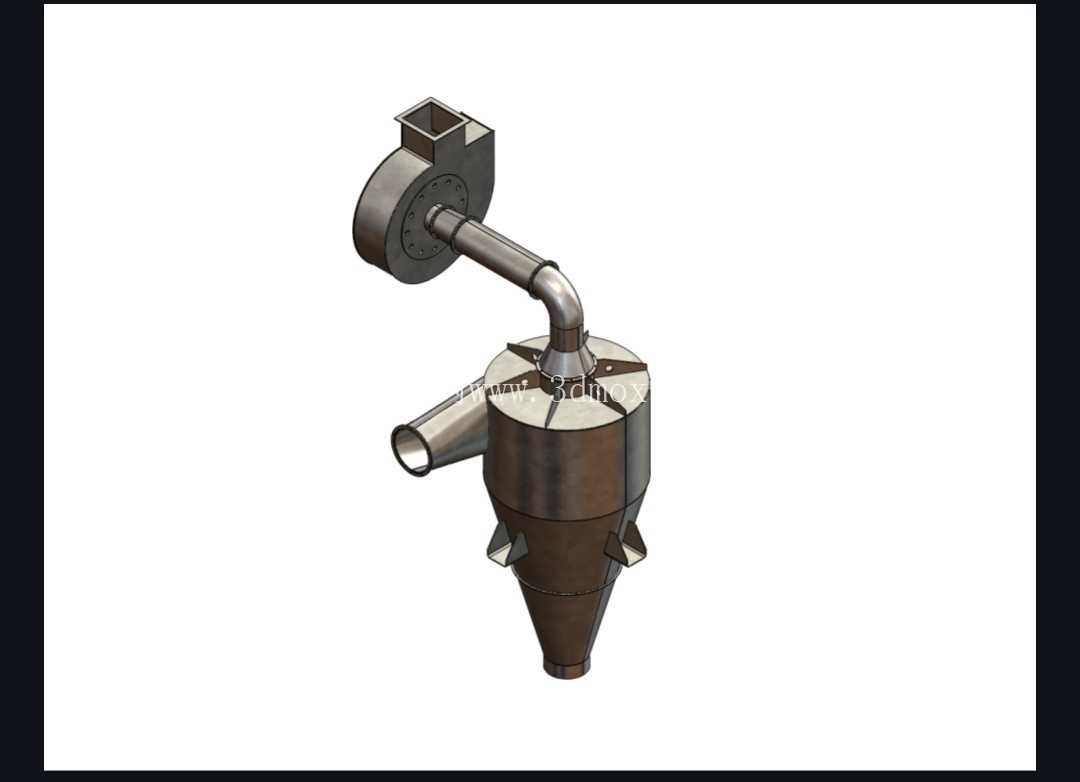

　　在机械加工车间、粉体输送工段、五金打磨工位这类持续产生悬浮粉尘的作业场景中，旋风除尘器是无需更换滤材的初级除尘核心单元，依靠离心力实现气固分离，相比滤筒除尘、布袋除尘的运行阻力更低，维护频次更少，适合处理5μm以上的金属切屑粉尘、打磨颗粒物、原料输送过程中逸散的干性粉尘。这套三维结构完整还原了旋风除尘的核心流道设计，进风口采用切向接入结构，含尘气流进入筒体后沿内壁形成稳定的外旋流，大颗粒粉尘在离心力作用下被甩向筒壁，沿壁面滑落至下部集尘段，净化后的内旋流从顶部中心排气口引出，整套流道的曲率经过反复校核，避免局部涡流造成的粉尘二次夹带问题。

　　从结构设计逻辑来看，筒体段的长径比控制在合理区间，既保证足够的离心分离行程，又不会因为筒体过高造成不必要的压损，下部锥段的收缩角度经过优化，避免锥角过大导致的下灰不畅、锥角过小造成的设备整体高度冗余。进风口的截面尺寸根据常规工业除尘的处理风量匹配，法兰连接边预留了标准螺栓孔位，可直接对接车间的除尘支管，顶部排气口同样采用标准法兰接口，能适配后续的二级精滤单元或者直接接入排风系统。安装边界方面，设备整体为立式圆柱加圆锥的结构形式，安装时需要预留侧面进风管的对接空间，下部集尘段需要预留足够的卸灰操作空间，设备支脚的安装孔位按照常规工业设备的安装间距设计，可直接固定在车间钢制平台或者混凝土基础上，不需要额外做复杂的安装支架。

　　在实际工况适配中，这套结构可根据处理风量的需求等比例缩放尺寸，进风口的切向角度保持不变即可维持稳定的分离效率，筒体壁厚按照普通Q235钢板的焊接结构设计，常规工况下3-4mm的壁厚即可满足强度要求，针对有磨损性的金属粉尘工况，可在筒体易磨损的锥段位置额外增加耐磨衬板结构，模型中预留了衬板的安装位置，不需要改动主体流道结构即可完成耐磨升级。

　　不同于电除尘或者湿式除尘的复杂附属结构，旋风除尘的结构没有运动部件，日常运行仅需要定期清理下部集尘仓的积灰即可，故障率远低于其他类型的除尘设备，在机加工车间的单机除尘、中央除尘系统的预分离环节都有广泛应用，这套三维结构完整还原了各段的连接法兰、检修口位置、支脚结构，可直接用于结构受力校核、安装布局模拟、非标改型设计的基础参考，建模过程中对各段的衔接处做了圆滑过渡处理，避免实际加工焊接时出现应力集中的问题，所有连接孔位均按照通用机械法兰标准设计，不需要额外定制非标准连接件，降低加工和安装的成本。
