工业级手动管钳夹持工装结构设计

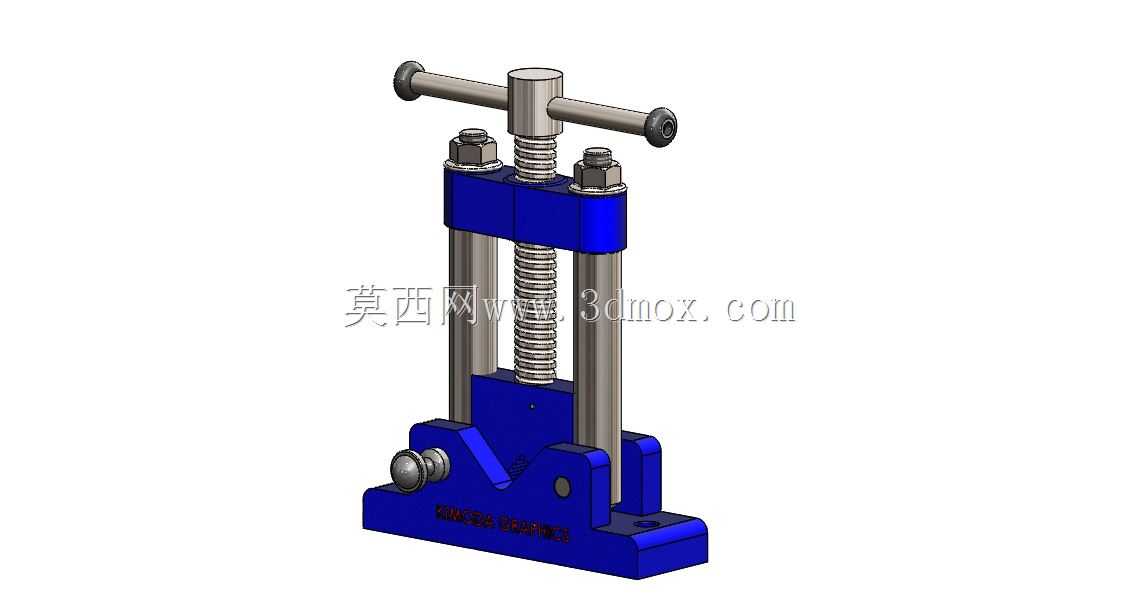

　　在管道安装、五金维修、小型工件夹持加工的现场作业场景里，手动管钳是一线操作人员接触频率极高的工装类工具，区别于普通台虎钳的平口夹持逻辑，这类设备专门针对圆形管件、棒料的周向夹持做了结构适配，能在施加较小手动扭矩的前提下获得足够的夹持摩擦力，避免管件装夹打滑、表面压溃变形的常见问题。从结构组成来看，这套管钳采用双导柱导向的框架式承载结构，底部为一体化铸造的安装基座，基座上预留了两个贯通的安装孔位，可通过螺栓将整套工装固定在工作台、工装架或者移动作业台面上，安装孔的中心距、基座底面的平面度都做了公差约束，保证装夹后整体框架不会因为受力出现偏斜。

　　夹持执行部分由固定钳身、活动钳块组成，固定钳身和底部基座为一体式结构，活动钳块通过梯形丝杠和顶部的T型转动手柄连接，转动手柄时梯形丝杠将旋转运动转化为活动钳块的直线进给运动，双导柱分布在丝杠两侧，为活动钳块的上下移动提供精准导向，避免进给过程中出现钳口偏摆，保证上下钳口的平行度始终维持在合理公差范围内。钳口的夹持面做了齿形防滑处理，齿形的角度、深度都经过受力核算，既能够咬入管件表层形成足够的防滑阻力，又不会因为齿形过尖造成管件表面的过度损伤，针对不同管径的圆形工件，钳口的V型开口角度做了优化，可适配一定直径范围内的金属管、硬质塑料管、圆棒类工件的夹持固定，满足现场套丝、切割、打磨、装配等多工序的装夹需求。

　　设计过程中重点考虑了手动操作的受力合理性，T型手柄的长度经过扭矩匹配核算，操作人员单手或者双手转动手柄时，不需要施加过大的腕部力量就能获得足够的夹持力，梯形丝杠选用了传动效率适中、自锁性能可靠的牙型，当夹持力达到作业需求后，丝杠可以实现机械自锁，不会因为作业过程中的振动、外力扰动出现钳口松脱的问题，保障作业过程的安全性。两侧的导柱采用表面硬化处理的金属材质，表面粗糙度控制在合理区间，既降低活动钳块移动时的摩擦阻力，又能保证长期反复使用后不会出现导向间隙过大、磨损超标的问题，导柱和上下安装座的连接采用过盈配合加锁紧螺母的固定方式，避免长期受力后导柱出现松动移位。

　　基座侧面设置了锁紧调节旋钮，可针对特定作业场景下的钳口初始位置做快速预调，减少空行程转动手柄的时间，提升作业效率。从安装边界来看，整套工装的整体高度控制在手动操作舒适区间内，操作人员站立或者坐姿作业时，转动手柄的手臂高度符合人体工程学要求，基座的占地面积较小，不会占用过多的工作台面空间，可适配不同规格的常规维修工作台、移动工具车的安装尺寸。在实际应用中，这类管钳既可以用于管道维修现场的固定装夹，也可以配置在小型加工工位上完成小尺寸圆形工件的辅助加工夹持，框架式的结构让整体受力更加均匀，相比单臂式的夹持工具，装夹刚性更好，夹持过程中工件的同轴度保持能力更强，不会因为单侧受力造成工件偏斜，影响后续加工或者装配精度。钳身主体采用高强度金属材质，表面做了防锈喷涂处理，能够适应车间、维修现场等多粉尘、多油污的作业环境，长期使用不会出现锈蚀、结构强度下降的问题。
