立式单缸气动动力转换演示装置

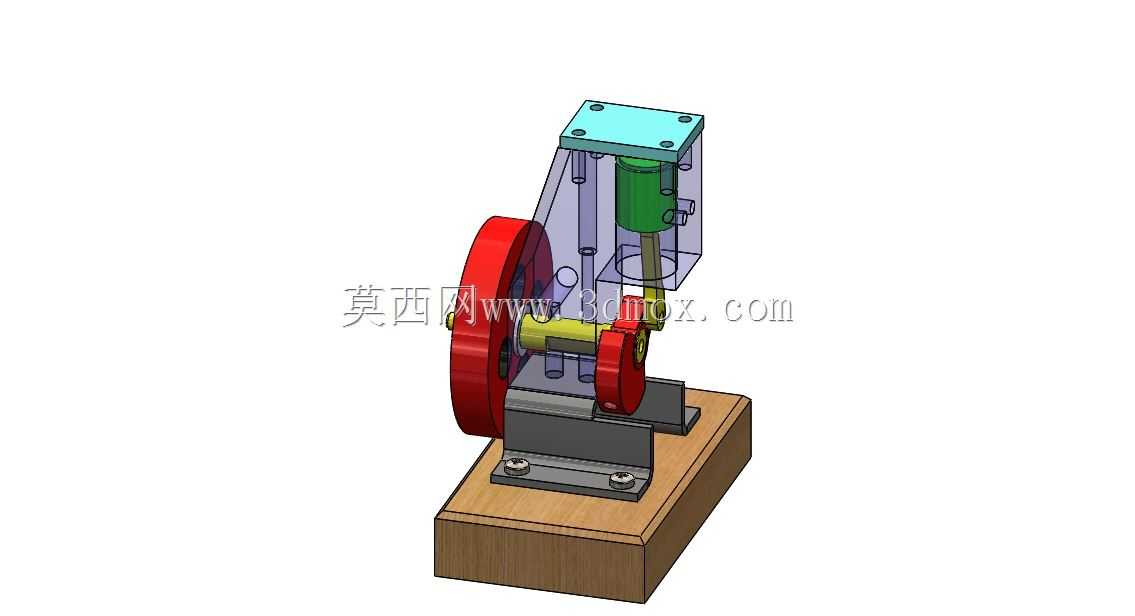

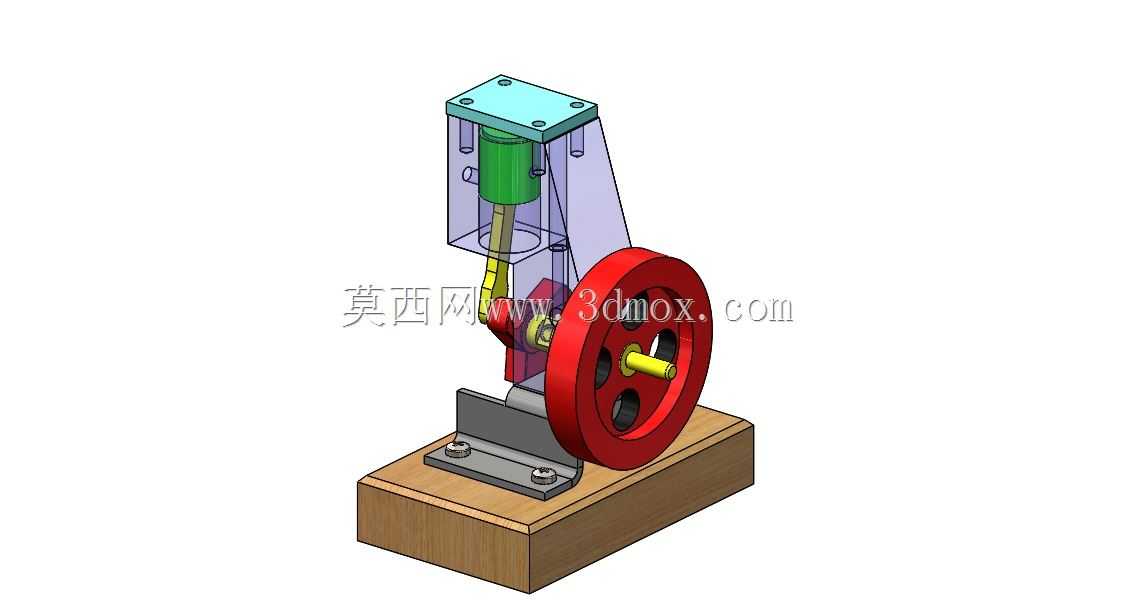

　　这套气动动力转换结构，核心是通过压缩空气的压力能输出旋转扭矩，在小型自动化生产线的工位辅助驱动、教学演示台架、低压气动动力输出场景中都有适配空间，尤其适合对防爆有要求的作业场景——相比电动驱动单元，气动结构不会产生电火花，在有挥发性气体的工位周边使用时安全冗余更高。从结构组成来看，整套装置分为缸体单元、传动连杆、飞轮输出、安装基座四个部分，缸体采用透明可视化的外罩设计，并非量产设备的封闭金属缸筒，这种设计是为了直观展示活塞在缸内的往复运动过程，方便观察气路驱动下活塞的行程位置、连杆的摆动角度变化，适配教学演示、结构原理验证的需求。缸体顶部的安装法兰开有四个对称的沉头安装孔，可直接对接外部压缩空气管路的进气接头，进气后推动缸内活塞做竖直方向的往复直线运动，活塞下端通过铰接销轴连接传动连杆，连杆另一端与飞轮上的偏心曲柄销配合，将直线往复运动转化为飞轮的连续旋转运动，飞轮采用大直径轮盘结构，轮缘厚度大于轮辐，依靠自身转动惯量抵消活塞运动到上下止点时的传动死点，保证输出轴的转动连续性，不会出现卡滞停顿的问题。

　　设计过程中首先确定的是活塞行程与曲柄偏心距的匹配关系，偏心距直接决定活塞的运动行程，两者为2倍的对应关系，这套结构里偏心距取值适配小扭矩输出场景，不会因为行程过大导致连杆摆角超出合理范围，避免连杆与缸体下端开口处出现运动干涉；其次是铰接位置的间隙控制，活塞与连杆的铰接处、连杆与曲柄销的配合处都预留了合理的转动间隙，既不会因为间隙过大产生传动冲击噪音，也不会因为间隙过小导致运动卡涩，在低压供气条件下也能顺畅运转。

　　安装边界方面，整套装置的底部采用实木材质的矩形基座，基座上方通过两个L型金属支架固定缸体与飞轮轴的轴承座，支架与基座之间通过内六角螺栓锁紧固定，安装时只需要保证基座平面水平，就能避免飞轮转动时出现偏摆，整套结构的横向安装尺寸以飞轮的最大外径为边界，纵向尺寸从基座底面到缸体顶部法兰面为总高度，安装时不需要额外预留过大的周边操作空间，飞轮外侧预留的输出轴段可以直接对接小功率负载，比如小型传送带辊筒、工位旋转台等轻载执行件。

　　实际使用时，这套结构的供气压力适配常规车间的0.4-0.6MPa压缩空气气源，不需要额外配置高压供气回路，缸体的透明外罩还可以随时观察内部活塞的密封件磨损情况，日常维护时只需要拆开顶部法兰就能更换活塞密封圈，维护操作门槛较低。不同于工业级高速气动马达的多缸径向/轴向结构，这套单缸立式结构的核心定位是原理演示与轻载动力输出，没有复杂的气路配气结构，依靠活塞运动到上下止点时的位置变化切换进气方向，结构简单易拆解，对于刚接触机械传动结构的设计人员来说，可以直观理解曲柄连杆机构的运动转换逻辑，也可以作为小型气动动力单元的原型结构，根据实际负载需求调整缸径、飞轮直径、曲柄偏心距的参数，适配不同的输出扭矩与转速要求。在建模过程中，所有配合面的公差都按照小间隙配合设置，比如活塞与缸筒内壁的配合、曲柄销与连杆孔的配合、飞轮轴与轴承座的配合，都符合常规机械加工的公差要求，不需要特殊的加工工艺就能制作出实物，零件的加工工艺性较好，没有复杂的曲面结构，大部分零件都可以通过常规的车削、铣削工艺完成加工，制作成本较低。
