大型设备配套弹簧凸轮联动锁紧机构

这套弹簧凸轮联动结构，最初是为冶金产线重型辅机的快开检修门配套设计的，后续也适配过物流分拣线的侧封挡停机构、大型环保设备的舱门锁紧单元，核心解决的是重载工况下，需要手动快速解锁、自动回弹锁止，同时具备足够保持力的场景需求。很多现场运维人员都遇到过这类痛点：大型设备的检修舱门如果用螺栓紧固，每次开合都要拆装多组紧固件，耗时耗力，遇到紧急排故时会耽误大量时间；如果用普通搭扣锁，重载舱门受设备运行振动影响容易松脱，要么锁止不到位漏灰漏风，要么受冲击后意外弹开存在安全隐患，这套结构就是针对这类矛盾点做的定向优化。

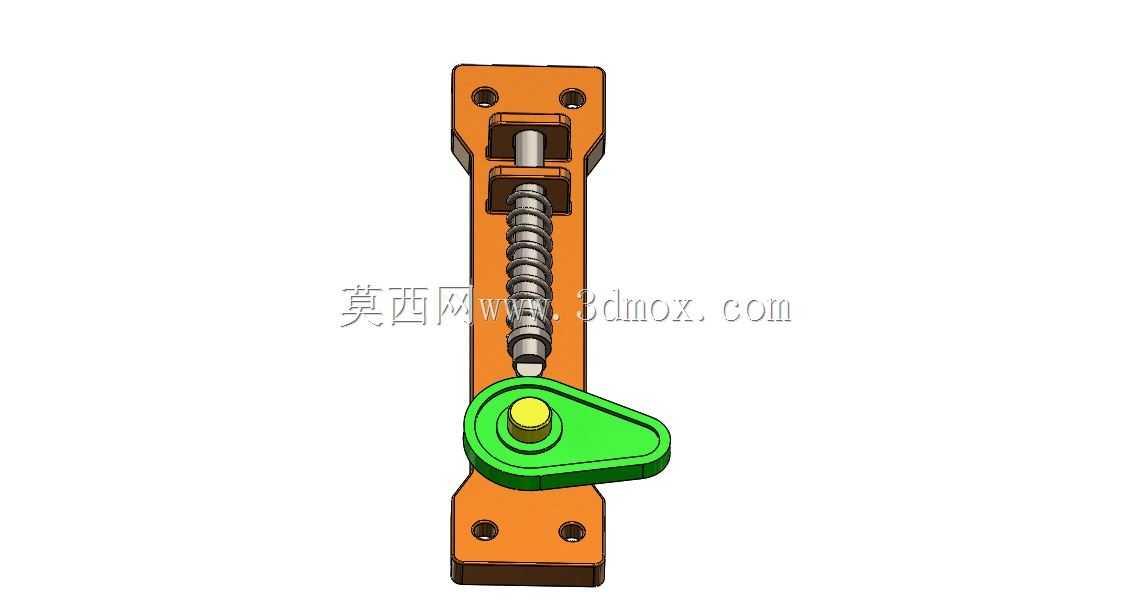

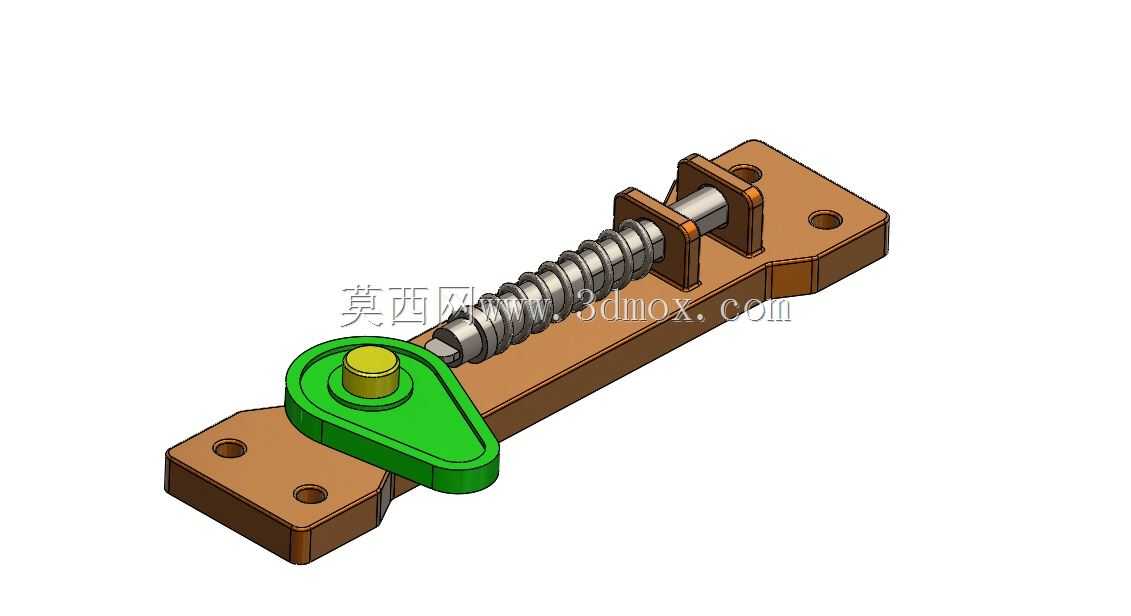

从功能逻辑上看，绿色偏心凸轮是整套机构的操作输入端，扳动凸轮绕底部转轴旋转时，凸轮型面会逐步压缩沿安装板轴向布置的圆柱螺旋弹簧，带动锁止销轴向回缩，解除对舱门侧挂耳的限位，整个解锁行程控制在12mm，刚好能避开挂耳的干涉范围，不需要过大的操作力，运维人员带劳保手套单手握持就能完成操作。当松开凸轮手柄时，弹簧的预紧弹力会自动推动锁止销伸出，同时带动凸轮复位到锁止工位，不需要额外的定位结构就能保持锁止状态，哪怕设备运行时存在持续的低频振动，凸轮的偏心自锁特性也能避免机构松脱，锁止保持力能达到1200N，足以应对厚度8mm以内钢制舱门的锁紧需求。

设计阶段最先敲定的是安装板的结构边界，两块对称布置的橙色安装支座采用一体化折弯成型，整体安装孔距控制在120mm，四个安装孔采用φ8.5mm的通孔设计，适配M8的内六角螺栓固定，不管是焊接在设备本体上的预装螺母座，还是后期打孔配装的拉铆螺母，都能顺利完成安装，不会出现孔位对不上的问题。安装板的总厚度控制在28mm，突出设备安装面的高度不超过40mm，不会和周边的管线、走台护栏产生干涉，哪怕是设备内部空间局促的位置，也能顺利布置。弹簧的选型是经过多轮校核的，最终选用的是线径2.5mm、中径8mm、有效圈数12圈的圆柱螺旋压缩弹簧，预压缩量设置为5mm，既能提供足够的复位推力，又不会因为弹簧刚度过大导致扳动凸轮时操作力超过普通人的手部舒适施力范围，经过10万次往复疲劳测试，弹簧的弹力衰减率控制在5%以内，能满足设备全生命周期的使用需求。

凸轮的型面设计是整套结构的核心，没有采用标准的偏心圆结构，而是在锁止工位做了1.5mm的锁止余量段，也就是说当凸轮转到锁止位置时，哪怕存在一定的加工误差或者长期使用后的磨损，弹簧的推力也会把凸轮牢牢压在锁止死点，不会因为振动出现松脱。凸轮手柄的长度设置为65mm，按照杠杆比计算，解锁时的操作力不到20N，哪怕是力气较小的运维人员也能轻松操作，手柄端部做了R5的圆角处理，操作时不会硌手，表面做了喷塑处理，长期在潮湿、多粉尘的工况下使用也不会出现锈蚀卡滞。锁止销的端部做了15度的导入倒角，哪怕舱门关闭时存在±2mm的位置偏差，锁止销也能顺利插入挂耳的锁孔内，不需要操作人员反复调整舱门位置，降低了操作门槛。

实际落地应用时，这套结构不需要额外配套复杂的辅助零件，所有运动部件都集成在同一块安装板上，装配时只需要把弹簧、锁止销、凸轮依次装入安装板的对应槽位，穿好转轴并打上端部的防脱卡簧就能完成组装，单套机构的装配时间不到5分钟，后期维护时也不需要整体拆卸，只需要定期在凸轮和锁止销的滑动面涂抹少量锂基脂，就能保证长期运行无卡滞。针对不同的工况需求，只需要调整弹簧的线径和凸轮的偏心距，就能适配不同锁止力的需求，比如用在振动筛这类高振动设备上时，可以换用线径3mm的弹簧，把锁止力提升到2000N，不需要改动安装板的整体尺寸，通用性很强。很多现场改造项目里，运维人员直接把原来的螺栓紧固结构替换成这套机构，单次开合舱门的时间从原来的3分钟缩短到10秒以内，大幅提升了设备运维的效率，同时也避免了螺栓反复拆装导致的螺纹滑牙问题，降低了后期的维护成本。
