液箱内部流体流动特性CFD仿真分析

在工业流体存储与输送系统的设计环节，液箱作为介质暂存、缓冲的核心部件，其内部流场的合理性直接影响整套系统的运行稳定性，尤其是在存在连续进液、出液工况的循环系统中，不合理的内部结构会诱发局部湍流、介质滞留、压力脉动等问题，长期运行还会造成壁面冲蚀、气蚀，连带影响下游泵组、阀件的使用寿命。这套针对液箱内部流动的仿真分析，正是面向这类工程痛点搭建的数字化验证场景，跳过传统物理样机反复试错的高成本流程，在设计阶段就把流场风险点排查清楚。

从实际应用场景来看，这类液箱广泛配套在工业冷却循环系统、液压动力单元、化工介质暂存工段、水处理工艺段中，不同工况下对液箱的流态要求差异明显：冷却循环系统要求箱内介质无明显死区，避免局部水温过高影响换热效率；液压系统的油箱则需要控制回油区的湍流强度，减少气泡卷入，防止液压油氧化加速和气蚀损伤；化工介质存储箱还要关注不同浓度介质的混合均匀度，避免分层影响工艺配比精度。这套仿真模型的搭建，就是把这些实际工况的边界条件转化为可计算的参数，还原真实运行下的流体行为。

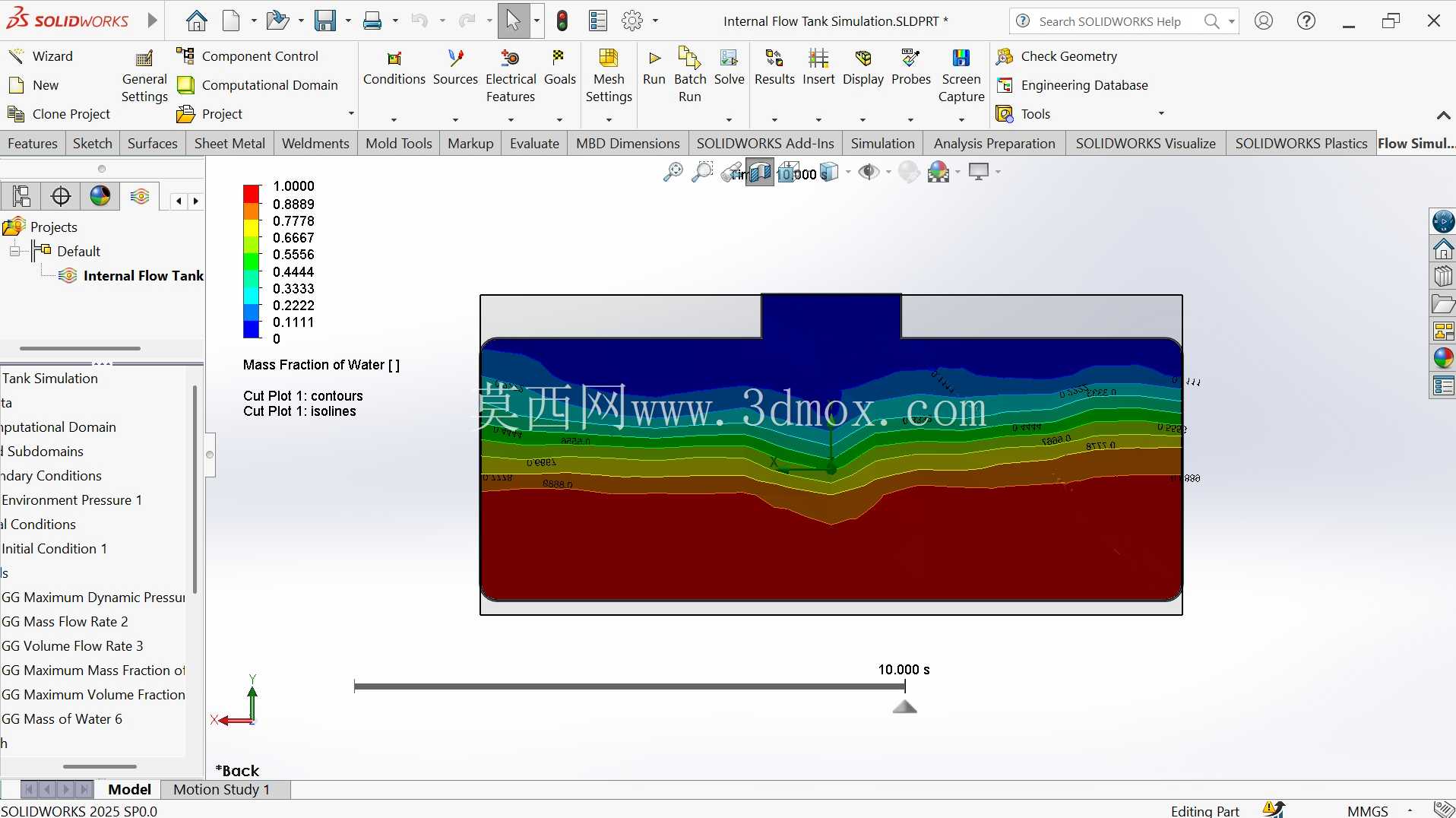

模型的功能特性上，完整覆盖了流场分析的核心观测维度：可以直观呈现不同截面的速度分布云图，清晰标识出高速射流区、低速滞留区的具体位置，帮助设计人员判断进液口的射流是否会直接冲击箱壁造成结构损伤，是否存在大面积流速趋近于零的死区导致介质沉积；压力分布的计算结果可以定位局部高压、低压区域，尤其是低压区的分布直接对应气蚀风险的高发位置，提前通过结构优化规避；湍流强度的可视化结果则能反映流场的紊乱程度，指导挡板、导流板的位置调整，把湍流控制在合理区间内，既避免过度湍流带来的能量损耗和气泡卷入，也防止流态过于平缓造成的介质混合不均。

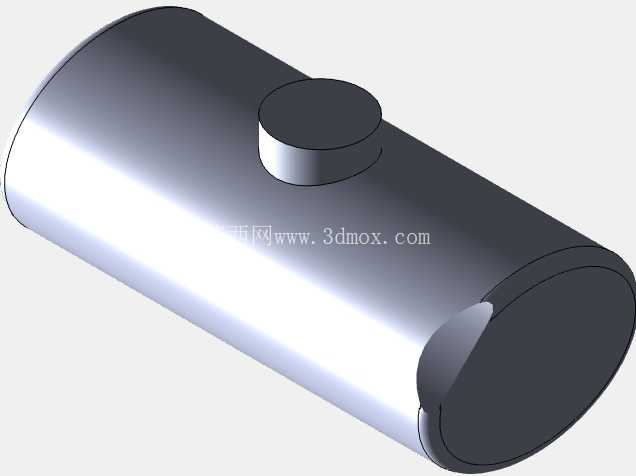

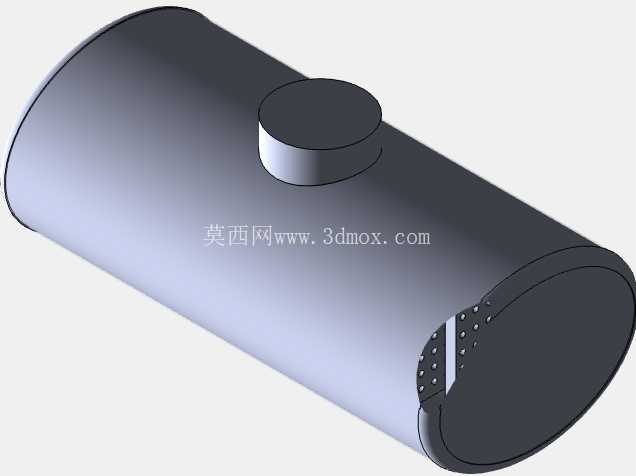

设计思路层面，这套仿真没有采用简化的无内部构件的空箱模型，而是完整还原了液箱内部的挡板、支撑筋、进出液接口的实际结构——很多初次做流场分析的工程师容易忽略内部构件对流场的扰动，实际上哪怕是一块小小的支撑筋，都可能改变局部流道的通流面积，诱发局部涡流，只有把所有和流体接触的结构都纳入计算域，得到的结果才具备工程指导价值。边界条件的设置完全匹配实际运行参数：进液口采用速度入口边界，对应实际工况下的泵组流量；出液口采用压力出口边界，匹配系统背压；壁面设置为无滑移边界，还原真实的壁面摩擦效应；湍流模型选用工程领域验证度较高的k-epsilon模型，兼顾计算精度和求解效率，适合这类大空间内流场的仿真计算。

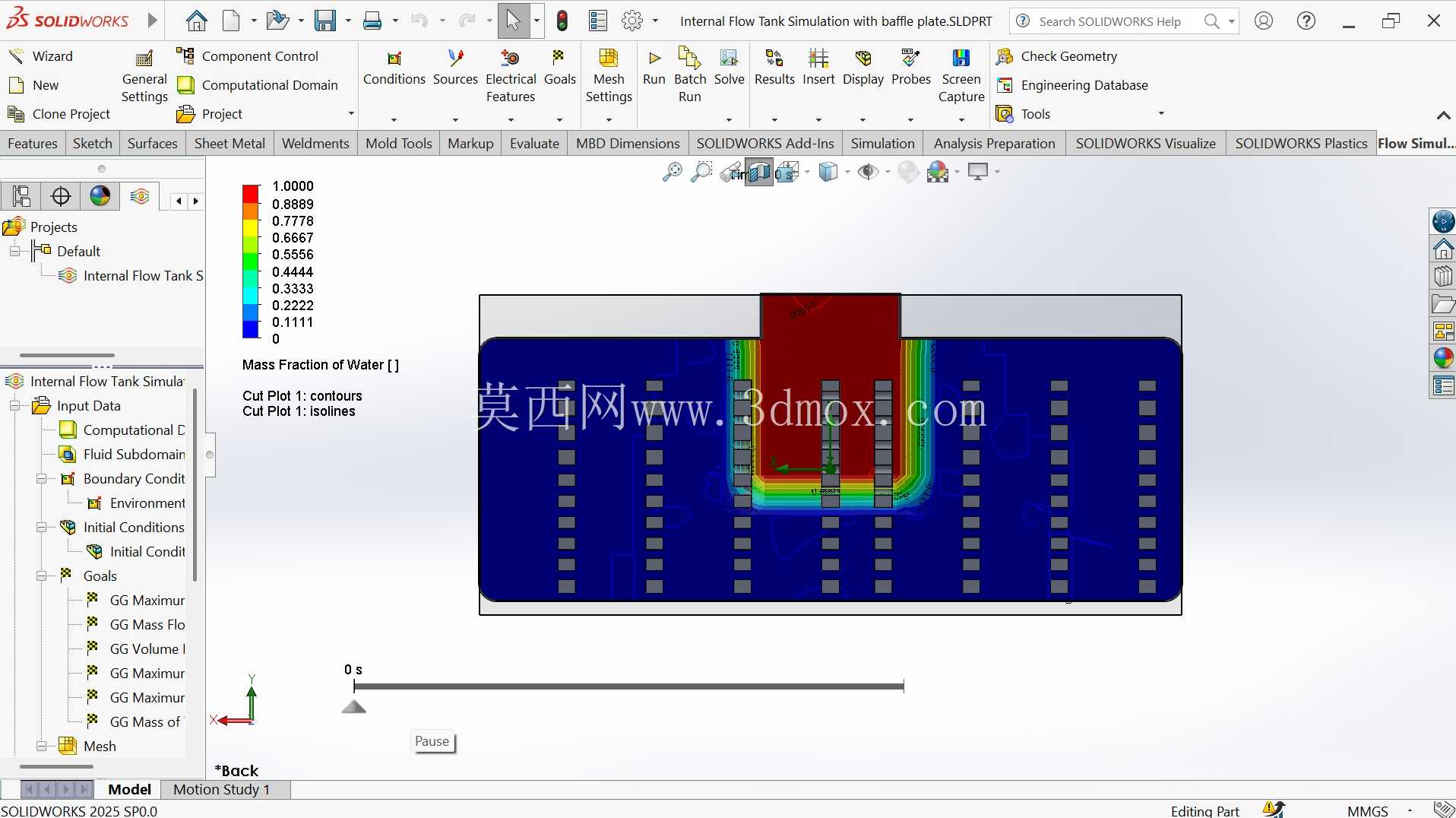

从安装边界和尺寸适配的角度，仿真过程中同步验证了不同安装倾角、不同液位高度下的流场变化：实际工程中液箱很难做到绝对水平安装，微小的倾角就可能改变流场的对称分布，尤其是低液位工况下，进液射流更容易直接冲击箱底，夹带空气进入出液管路，通过仿真可以确定最低安全液位，以及安装时允许的最大倾角范围，给现场安装提供明确的参数指导。同时，针对不同挡板间距、挡板高度的方案做了多组对比计算，最终确定的挡板参数可以让进液射流经过多次折流后平稳流向出液口，既消除了射流直接冲击出液口造成的压力脉动，也把箱内的死区面积控制在5%以内，大幅提升介质循环的均匀性。

很多一线结构设计人员在做液箱设计时，往往只关注容积、壁厚、安装接口这些静态参数，忽略内部流场的动态特性，导致设备投运后出现各种各样的流致问题，后期再加装挡板、改接口位置不仅改造成本高，还可能影响整套系统的布局。通过这类CFD仿真分析，在三维建模阶段就完成流场的迭代优化，能把80%以上的流场相关问题解决在设计阶段，大幅缩短产品的研发周期，降低后期的运维成本。这套分析模型的网格划分采用了局部加密策略，在进出液口、挡板边缘这些流速梯度大的区域细化网格尺寸，在远离扰动的主流区采用较粗的网格，在保证计算精度的前提下控制整体网格数量，让普通配置的工程工作站也能在较短时间内完成求解，适合中小企业的研发部门使用，不需要投入高额的计算硬件成本就能完成专业级的流场验证。
