平屋顶景观式太阳能电池板安装压载浴槽结构

做分布式光伏项目的结构设计时，平屋顶场景的安装方案一直是容易踩坑的环节——传统的打孔锚固方案不仅要反复核算屋面防水层的破坏风险，还要处理后期渗漏的运维隐患，尤其是商业建筑的上人平屋顶，业主方往往对屋面打孔接受度极低，这时候压载式安装就成了优先选项，这次的压载浴槽结构，就是针对景观朝向安装需求做的定制化承载部件。

从实际使用场景来看，这类压载浴槽主要用在不上人或者低荷载上人平屋顶、地面硬化的分布式光伏站点，区别于常规正南朝向满铺的光伏阵列，景观方向安装的阵列需要兼顾建筑外立面的视觉协调性，电池板的排布角度、间距都要匹配建筑整体的景观设计要求，不能出现阵列突兀、遮挡建筑立面线条的问题，这就要求压载部件本身不能过高，同时要能稳定固定电池板边框，不会因为压载块移位导致阵列角度偏移。

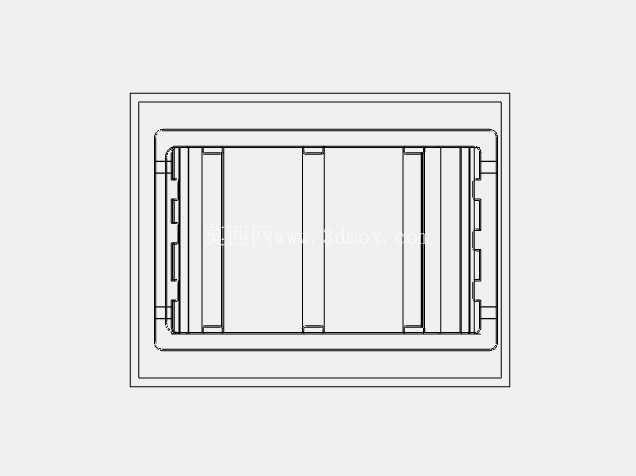

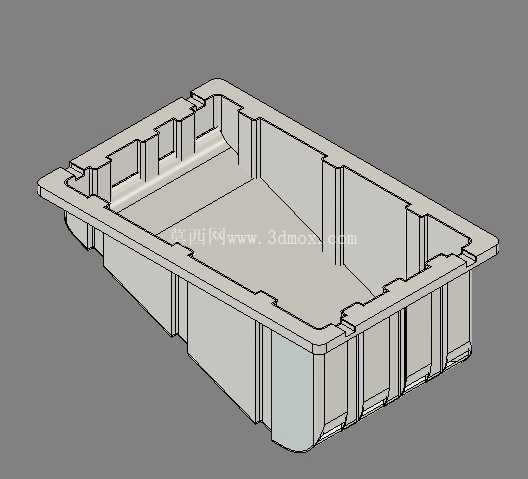

结构功能上，这个浴槽式压载件本质是一个带定位边框的承载壳体，内部空腔用来盛放混凝土压载块或者现场调配的配重浆料，四周的凸起立边一方面是对压载块做侧向限位，避免大风天气下压载块滑移脱落，另一方面立边上预留的卡槽结构可以直接和太阳能电池板的铝合金边框卡接，不需要额外做复杂的转接支架，减少现场安装的紧固件用量。壳体侧壁做了多道竖向加强筋，因为压载块装填后整体重量较大，加强筋可以避免壳体在长期承重下出现侧壁外鼓变形，尤其是在昼夜温差大的区域，塑料材质的壳体如果没有加强筋，热胀冷缩加上长期荷载很容易出现开裂，导致压载料洒落失去固定作用。

设计思路上，整个壳体采用了上宽下窄的锥度结构，首先是堆叠运输的时候可以互相嵌套，大幅降低仓储和运输的空间占用，单台货运车辆的装载量能提升40%以上，对于分布式项目零散配送的场景来说能压缩不少物流成本；其次锥度结构让压载块的重心更靠近壳体底部，安装后整体的抗倾覆力矩更大，沿海地区遭遇台风天气时，不容易出现压载件侧翻、电池板被掀飞的问题。壳体底部做了网格状的防滑凸纹，和屋面的防水层或者硬化地面接触时能增大摩擦力，不需要额外粘贴防滑垫就能避免整体滑移，同时底部预留了细微的导流槽，雨季时落在壳体底部的积水可以顺着导流槽排出，不会长期积水浸泡壳体底部加速材料老化。

安装边界方面，这类压载浴槽的单槽额定承载压载重量在25kg到40kg之间，对应单块常规60型晶硅电池板的四个角点布置，四个浴槽配合就能固定单块电池板，不需要额外的配重块补充。安装时不需要对屋面做任何处理，直接按照排布放线的位置将浴槽摆放在屋面上，装填压载料之后卡入电池板边框即可，整体安装高度控制在120mm以内，不会超出屋面女儿墙的可视高度，满足景观安装的视觉要求。需要注意的是，这种压载结构要求屋面的活荷载满足每平方米不小于50kg的要求，老旧建筑屋面做项目前必须先做荷载核验，避免长期压载导致屋面结构变形；如果是在地面安装，需要将地面做简单的硬化找平，避免地面沉降导致浴槽倾斜，进而影响电池板的安装角度。

从结构细节来看，浴槽的边框卡槽做了1.5mm的间隙余量，现场安装时可以根据实际的排版需求微调电池板的角度，不需要重新加工转接件，对于需要适配不同景观朝向的项目来说，这个余量能大幅降低现场安装的调整难度。卡槽内侧做了倒齿结构，电池板边框卡入后，倒齿会嵌入边框的氧化层缝隙，即使长期受风力振动影响也不会出现松脱，不需要额外打胶或者加装紧固件，后期运维更换电池板时只需要向上抬起边框就能拆卸，比传统的螺栓固定方案维护效率高很多。壳体的边角位置都做了R5的圆角处理，一方面是生产注塑时能减少应力集中，避免边角位置出现开裂，另一方面现场施工时不会划伤施工人员，也不会刮破屋面的防水层，相比直角结构的压载件，施工过程中的成品保护难度低很多。
