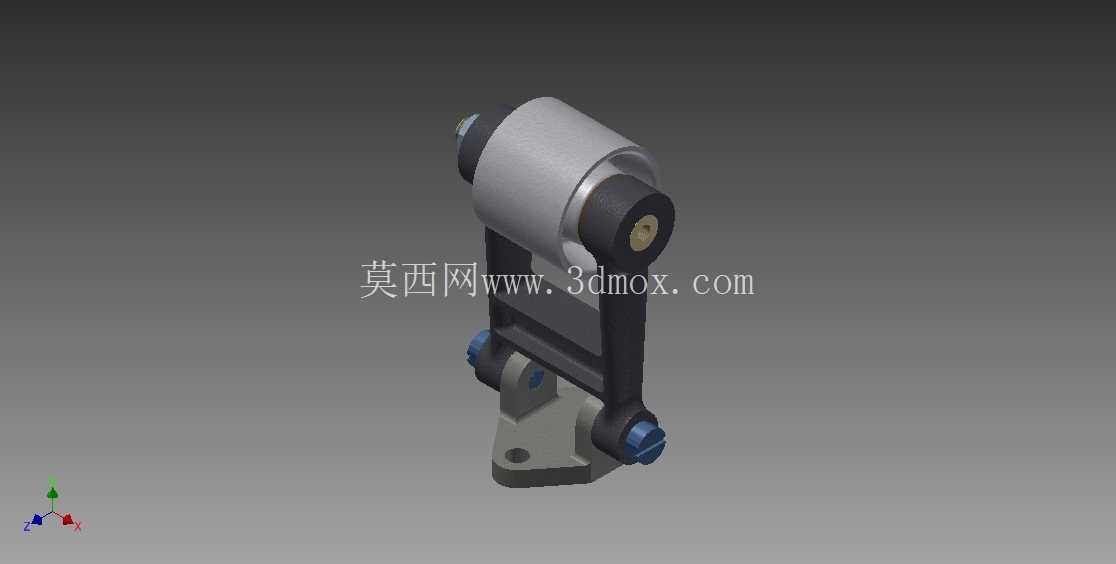

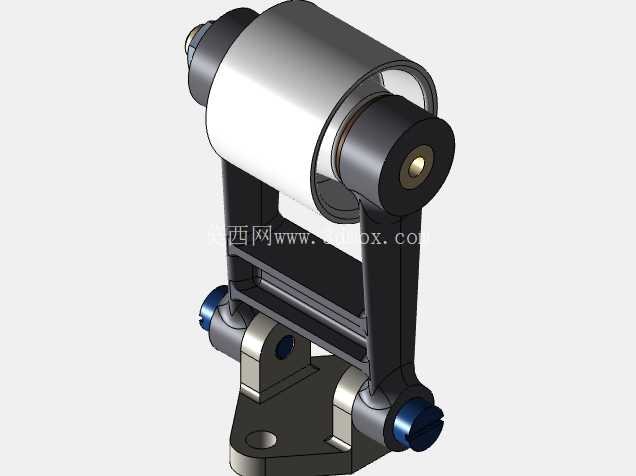

带滚轮摆臂式皮带张紧调节构件

在各类带传动工况的设备布局中，皮带张紧构件是保障传动效率、延长皮带使用寿命的核心配套部件，这套带滚轮摆臂的张紧结构，主要适配中小载荷的同步带、V带传动场景，常见于轻工输送线、小型机床辅机、自动化分拣设备的传动段，用来抵消皮带长期运行后产生的蠕变伸长，避免传动过程中出现打滑、跳齿、传动比失准的问题。

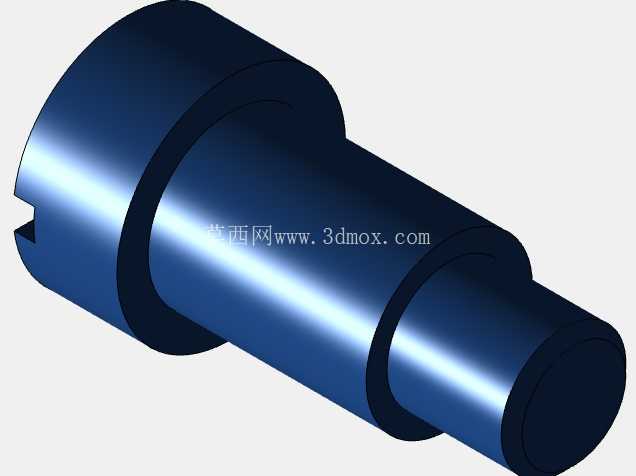

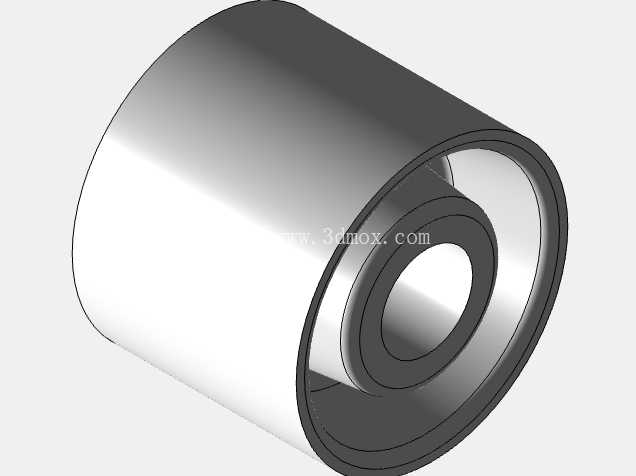

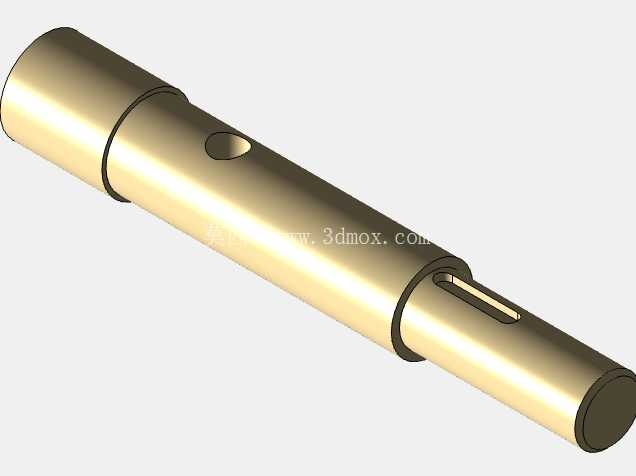

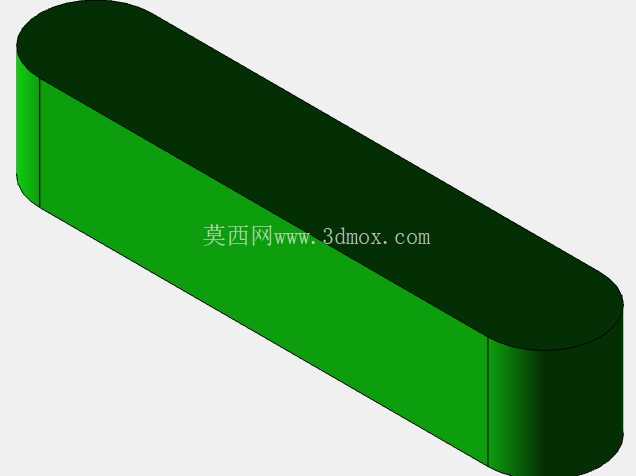

从实际功能逻辑来看，该构件采用摆臂式浮动支撑结构，上端的圆柱滚轮直接与皮带工作面接触，滚轮内置转动副，可随皮带运行同步转动，避免与皮带之间产生滑动摩擦损耗皮带表层；摆臂与底部安装座之间通过铰接轴连接，可绕铰接点在一定角度范围内摆动，铰接位置预留了紧固件调节空间，安装时可通过调整摆臂的初始摆角，精准控制滚轮对皮带的压紧力，既保证皮带与主动、从动带轮的包角处于设计要求范围内，又不会因压紧力过大导致皮带运行阻力激增、轴承负载超标。

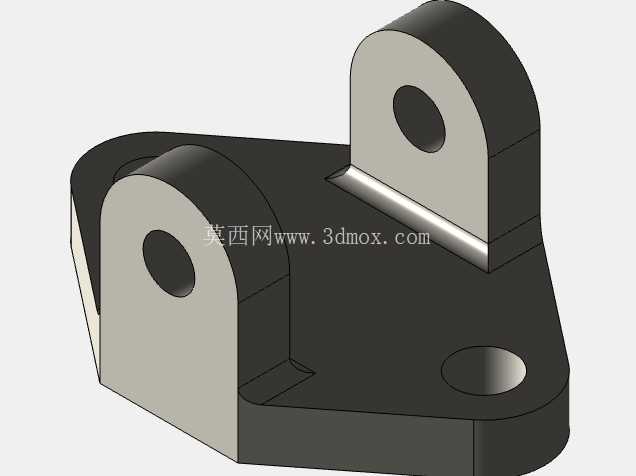

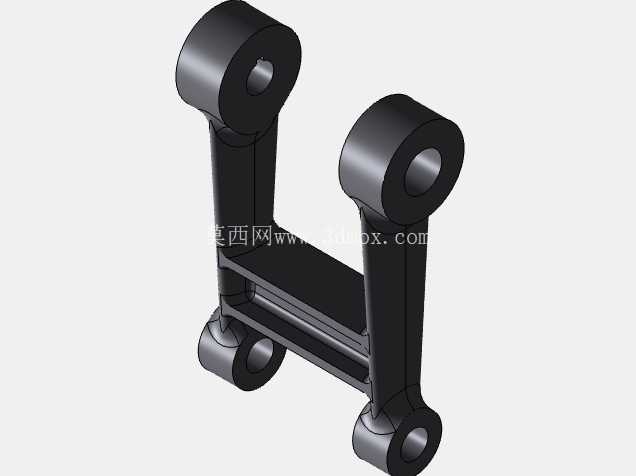

设计层面上，整个构件做了分体式模块化处理，底部安装座为带安装孔的板式结构，两个通孔的孔位间距、孔径尺寸适配常规的型材安装面或设备墙板预留孔位，安装时不需要对现有设备主体做大规模改造，直接通过螺栓紧固即可完成固定；摆臂部分采用框架式镂空结构，在保证结构刚性、满足支撑强度要求的前提下，尽可能降低构件自身重量，减少摆臂摆动过程中的惯性冲击，避免张紧力出现周期性波动；滚轮外层采用耐磨材质，与皮带接触的面做了圆弧过渡处理，不会对皮带边缘造成切割式损伤，滚轮两端设置了限位挡边，可防止皮带运行过程中出现跑偏脱出滚轮的问题。

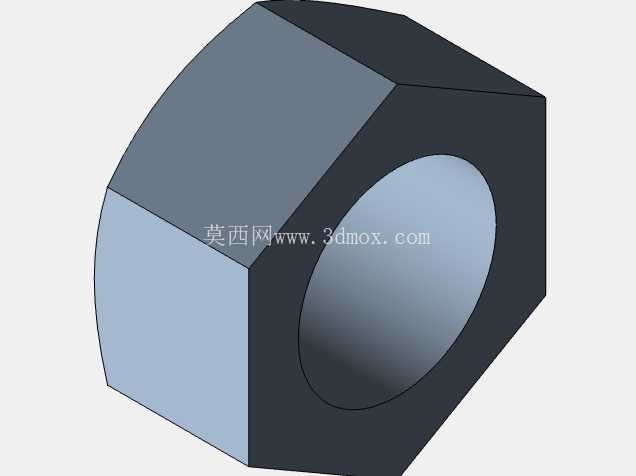

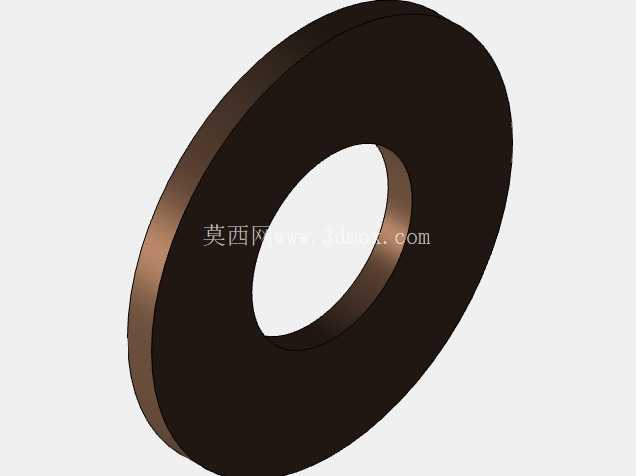

从安装边界来看，底部安装座的底面为精加工基准面，安装时与设备安装面贴合后可保证摆臂铰接轴的轴线与带轮轴线保持平行，避免滚轮压紧皮带时出现偏载，导致皮带单侧磨损过快；摆臂的摆动行程经过核算，可覆盖常规工业皮带运行全生命周期内的伸长量调节需求，不需要频繁更换皮带规格，也不需要额外增加张紧调节垫块；铰接位置的紧固件采用防松设计，设备运行过程中不会因为振动导致初始张紧力出现偏移，减少日常运维的调整频次。

实际应用中，这类张紧构件相比固定式张紧结构，具备更好的自适应能力，当设备启动、负载突变导致皮带张力瞬间变化时，摆臂可小范围浮动缓冲，吸收瞬时冲击载荷，避免皮带被瞬间拉断，也能降低冲击载荷传递到带轮轴、轴承位置的概率，延长整套传动系统的使用寿命；相比重锤式自动张紧结构，该构件整体体积更小，不需要额外布置重锤悬挂空间，适合安装空间紧凑、张紧力不需要大范围动态调整的传动场景，安装调试过程也更简便，普通设备运维人员参照安装说明即可完成初始张紧力的校准，不需要复杂的张力检测工具辅助。

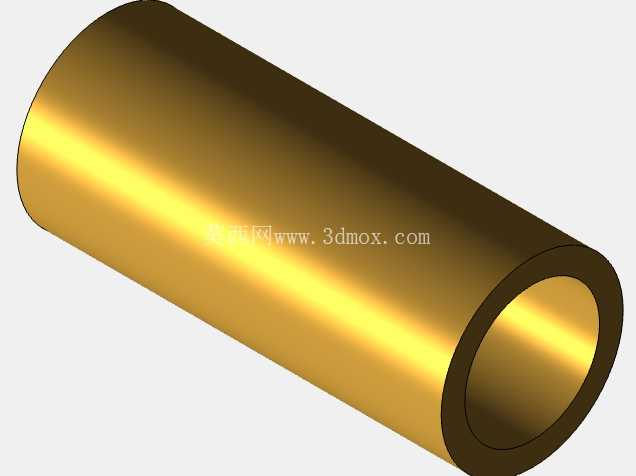

结构细节上，滚轮的转动副采用密封式轴承设计，可阻挡车间内的粉尘、碎屑进入轴承滚道，延长轴承的维护周期，适配多粉尘的生产车间工况；摆臂与铰接轴的配合面做了耐磨处理，长期摆动不会出现配合间隙过大导致的张紧力晃动问题；所有外露的紧固件都做了防锈处理，可适应潮湿、有轻度腐蚀的生产环境，不会因为紧固件锈蚀导致后期调整、拆卸困难。
