立式小型冲击破碎设备结构设计

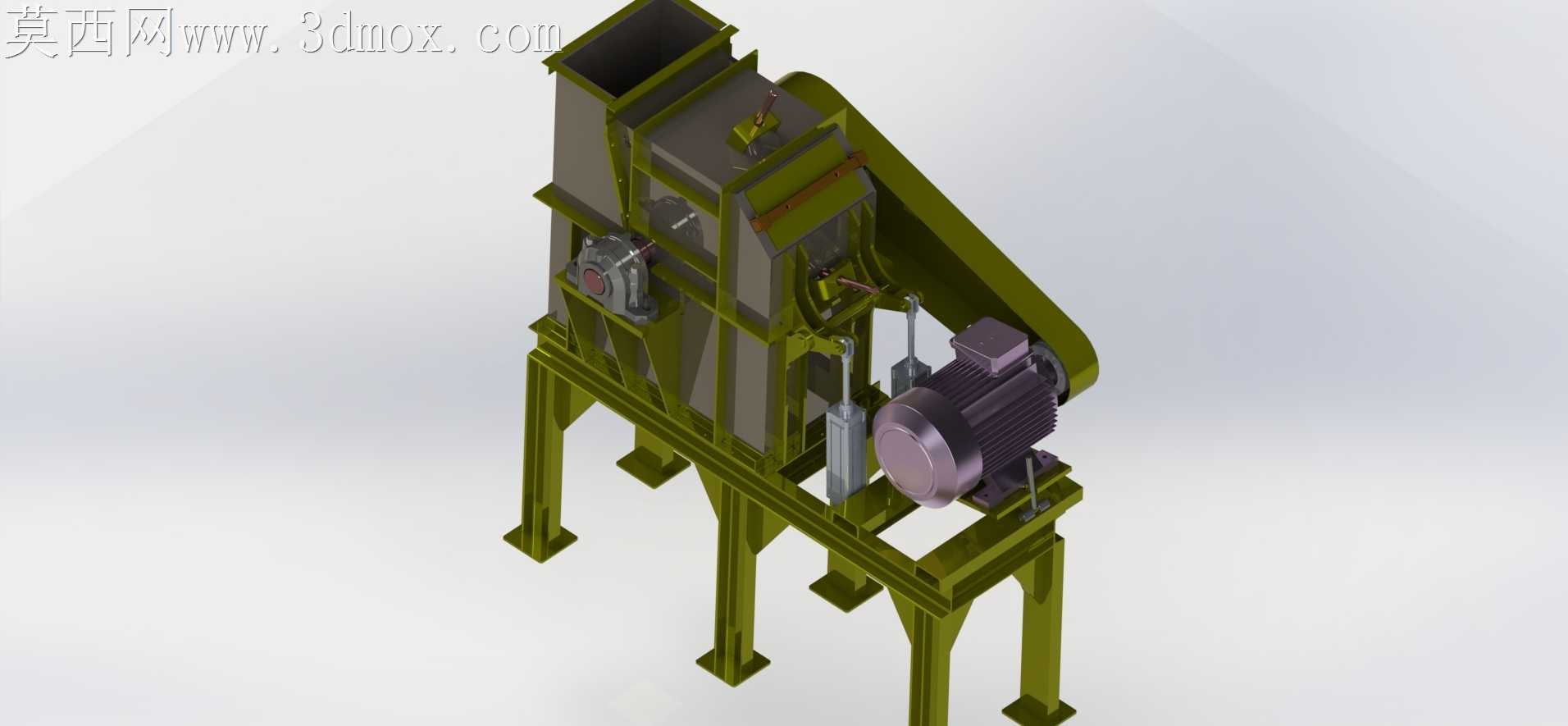

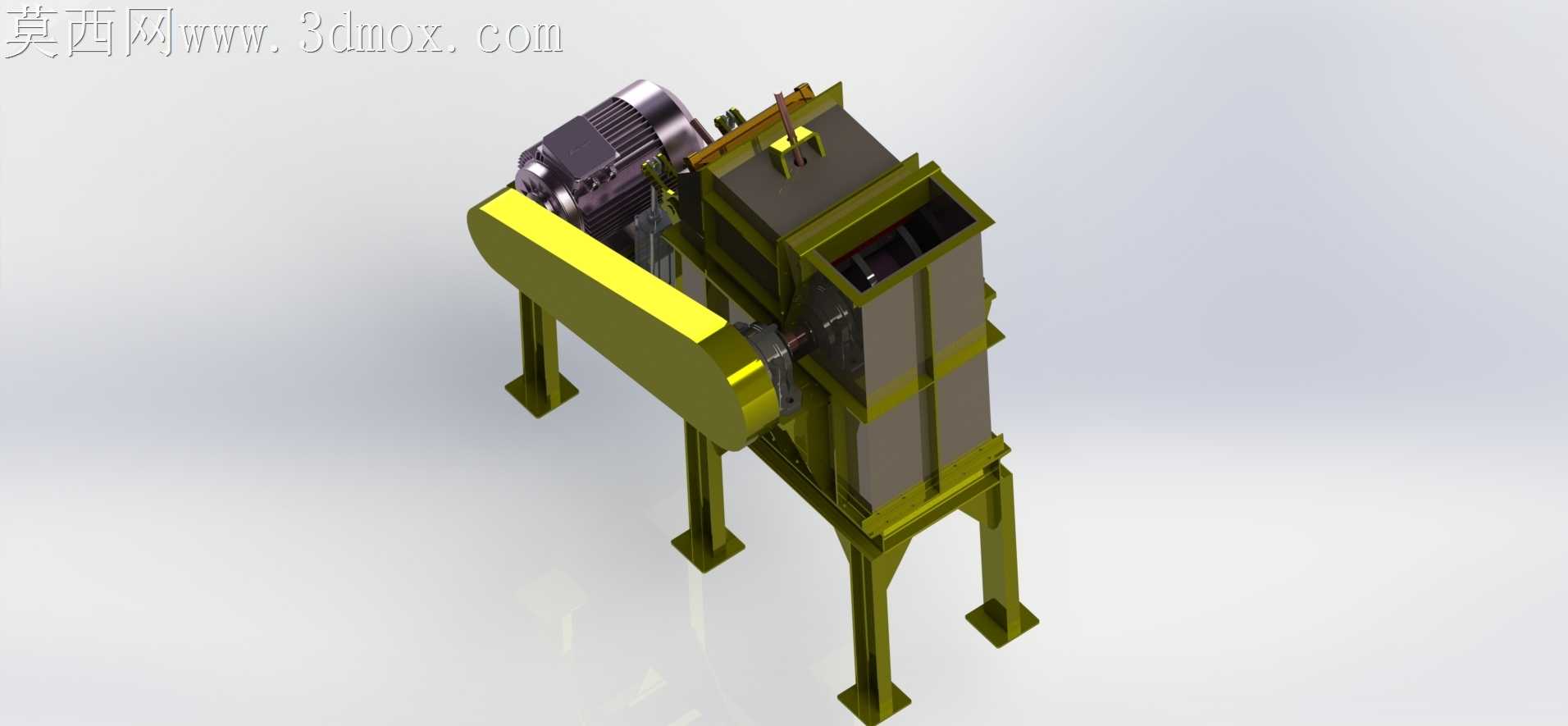

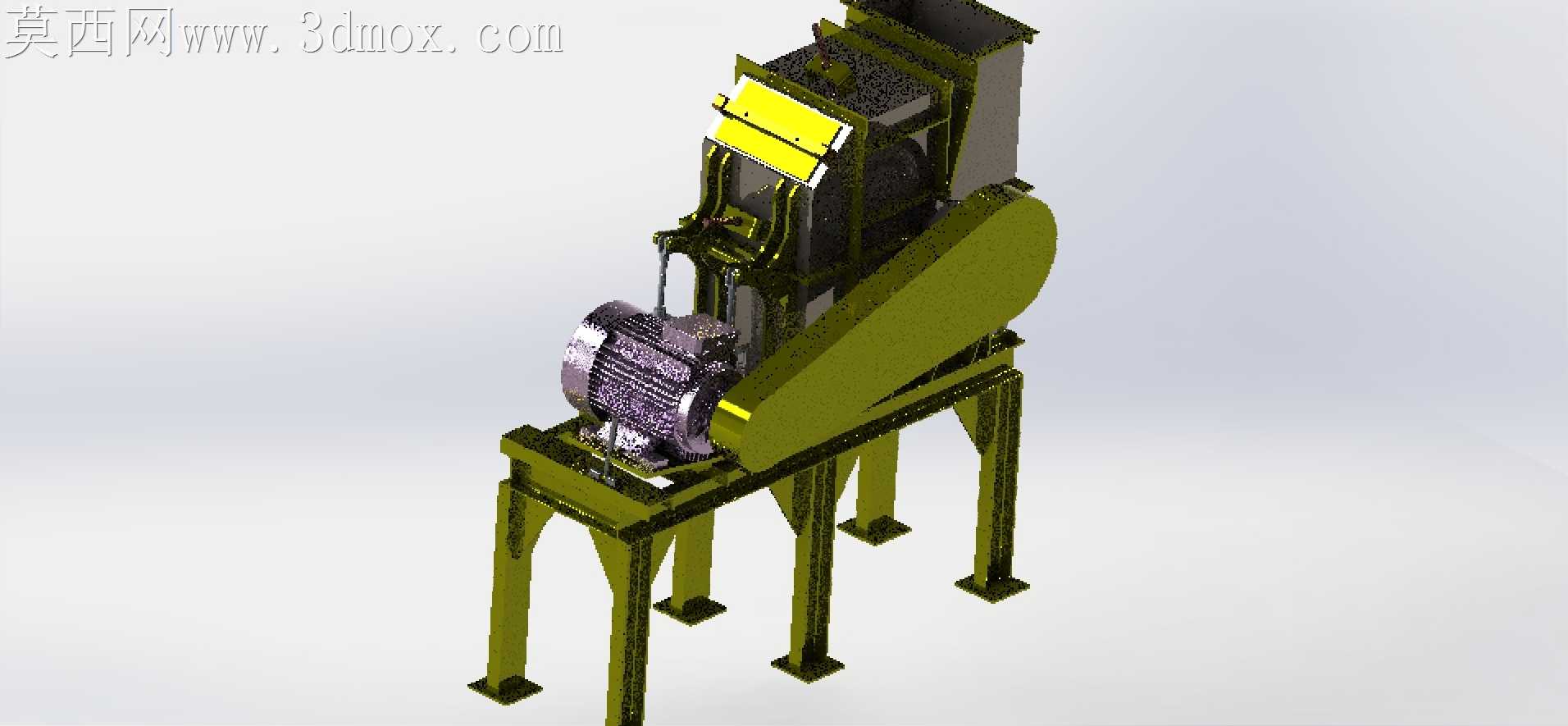

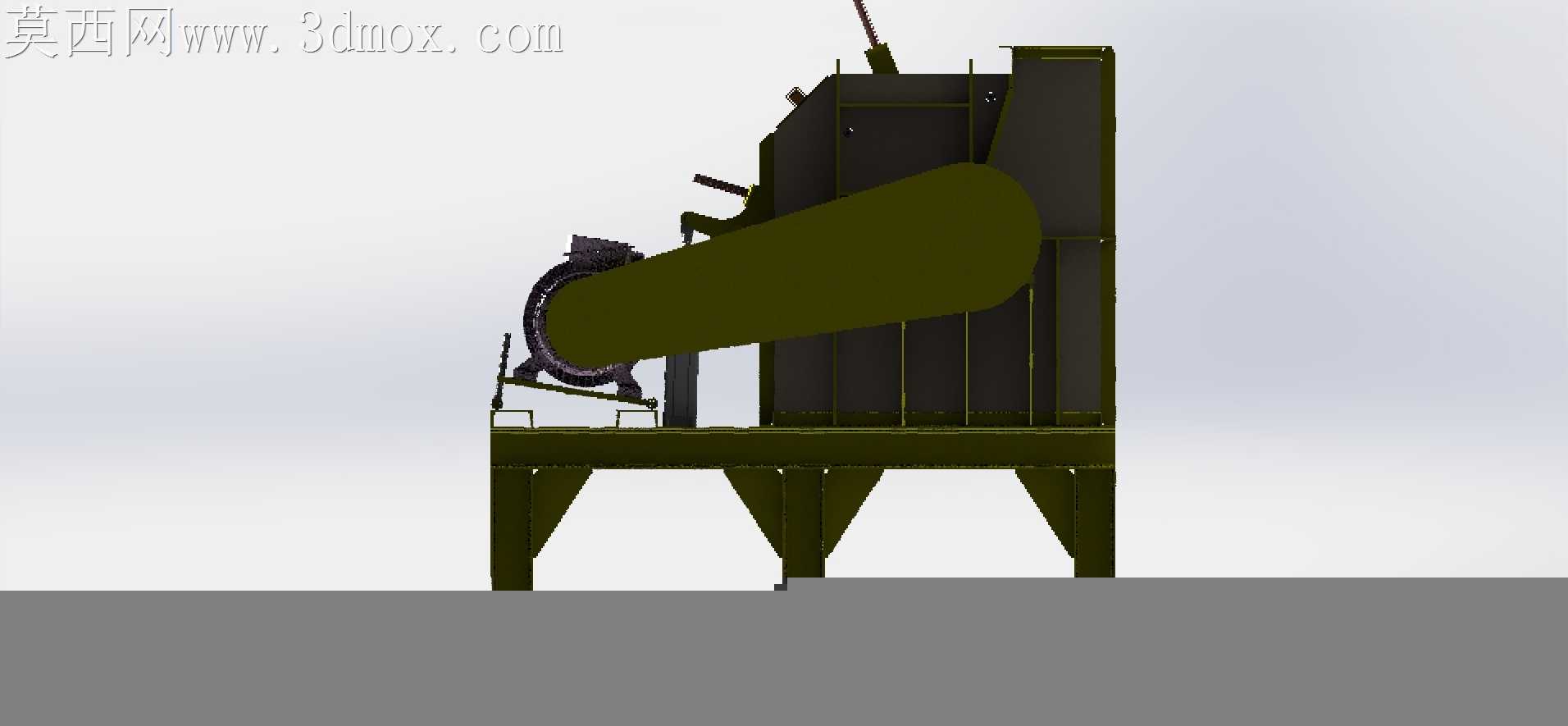

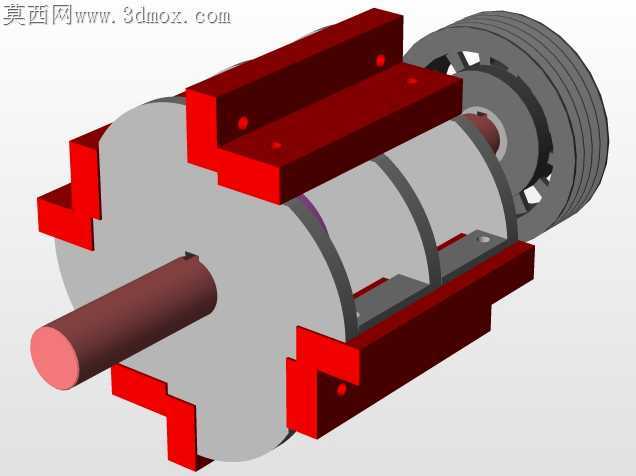

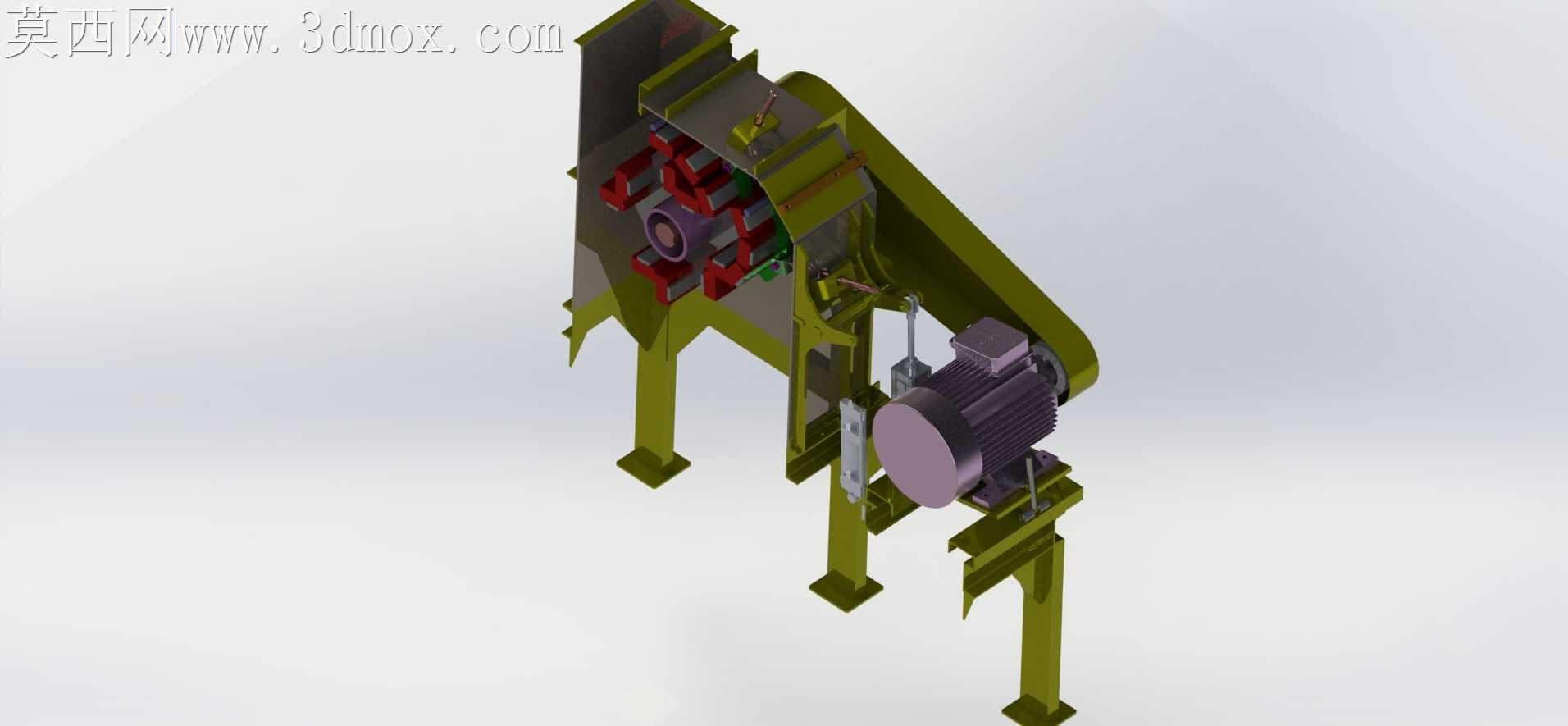

这款立式结构的小型冲击破碎设备，主要面向中小型砂石加工场、建筑废弃物回收站点、小型矿山选矿作业场景设计，可完成中等硬度以下矿石、建筑混凝土块、砖瓦碎块、煤矸石等物料的中细碎作业，适配小规模产能的生产需求，也可作为实验室物料制样的配套破碎设备使用，能够将进料粒度在五十毫米以内的物料破碎至毫米级的出料粒度，满足后续筛分、研磨工序的进料要求。设备整体采用立式机架承载结构，四根支腿通过地脚螺栓与安装基础固定，整体重心沿机架中轴线分布，运行过程中可有效降低振动幅度，无需额外浇筑厚重的混凝土安装基础，适配场地有限的小型作业场景。设备上部设置敞口式进料溜槽，溜槽内壁做倾斜导料设计，可引导物料依靠自重顺畅落入破碎腔内部，避免进料卡堵问题；破碎腔内部采用立式冲击破碎结构，通过高速旋转的锤头对落入腔内的物料进行击打，同时配合物料之间的相互撞击、物料与腔体内衬板的碰撞实现多重破碎，破碎后的物料在重力作用下从腔体下部的出料口排出，无需额外配置筛网结构即可控制出料粒度，减少了易损件的更换频次。设备的动力单元采用侧挂式安装布局，电机通过皮带传动结构与破碎腔内部的转子总成连接，传动区域设置全包式安全护罩，避免运行过程中杂物卷入传动部件，同时可降低传动产生的噪音向外传递；机架侧面预留了检修操作空间，可快速打开腔体侧门完成锤头、衬板等易损件的更换维护，无需整体拆解设备结构，大幅缩短日常维护的停机时长。设计过程中充分考虑了小型作业场景的安装边界，设备整体占地尺寸紧凑，进料口高度适配常规人工上料或小型皮带机上料的高度差，无需额外搭建过高的上料平台；机架支腿底部预留了标准的地脚螺栓安装孔位，可直接与平整的硬化地面固定，同时在电机安装座位置设置了张紧调节结构，可快速调整皮带的张紧度，保证传动效率稳定。设备整体的受力结构经过优化，破碎作业产生的冲击力可通过机架整体传导至安装基础，避免局部应力集中导致的结构变形，延长设备整体的使用寿命，适配长时间连续作业的生产需求。
