混凝土工程用联合破碎站整体结构设计

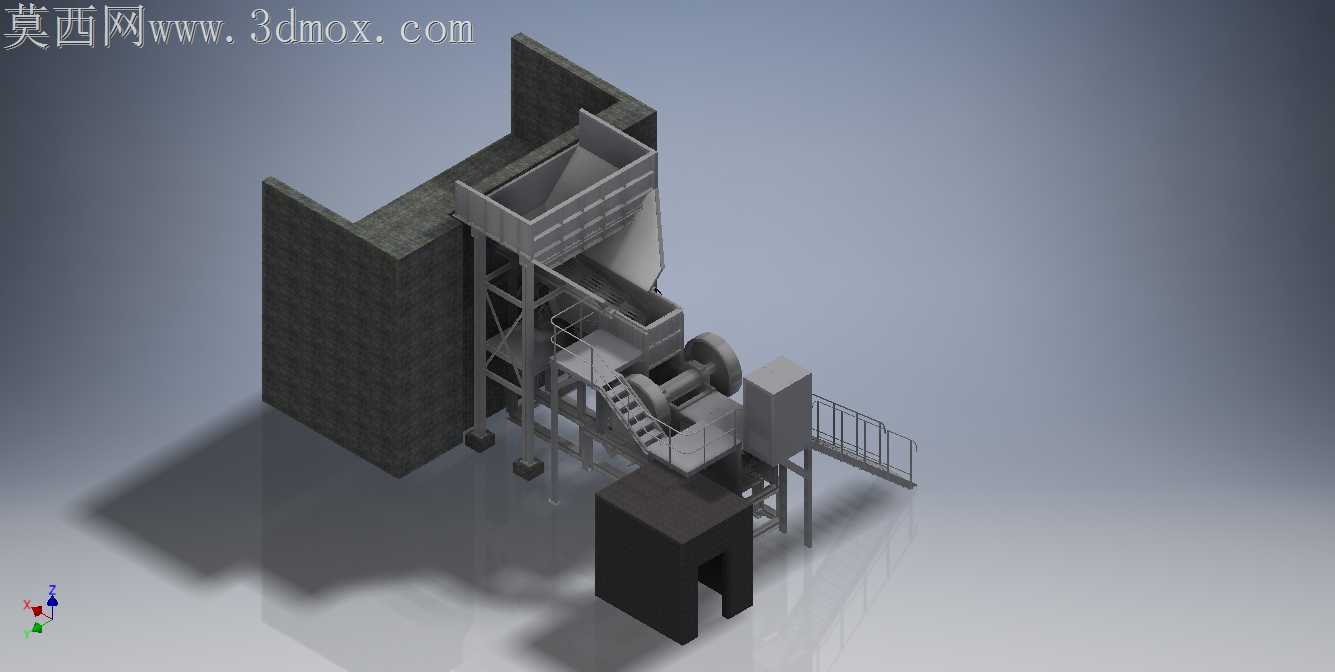

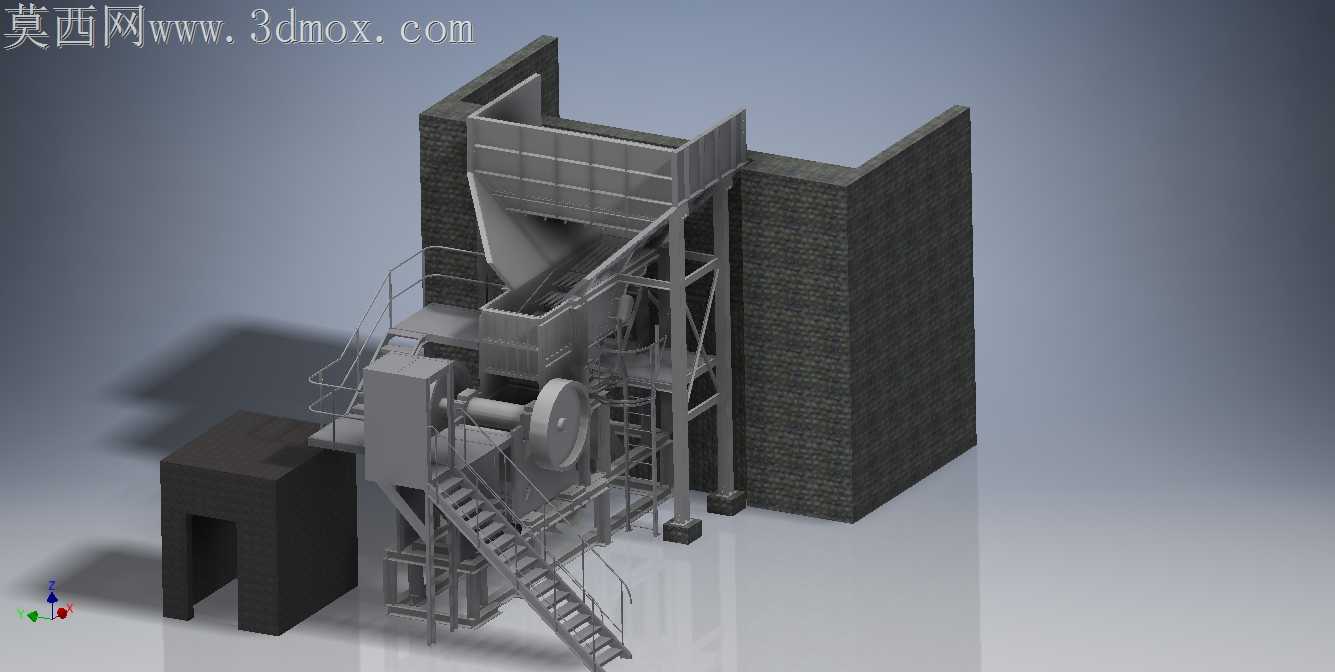

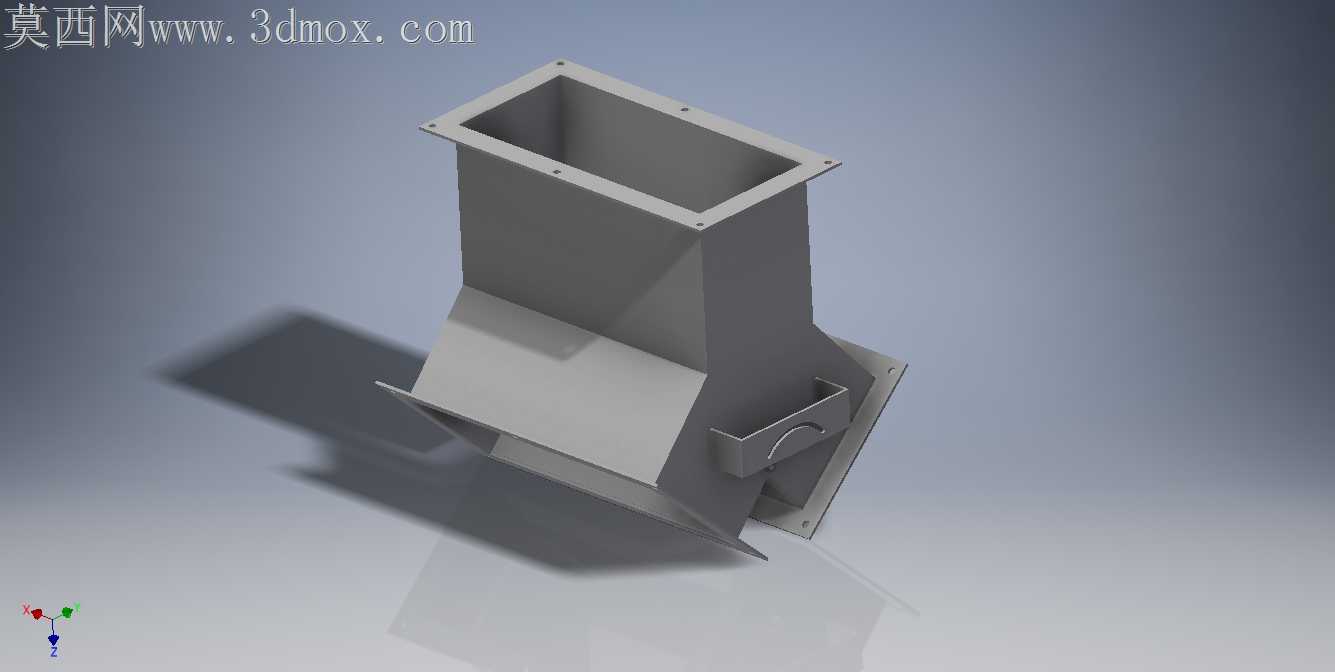

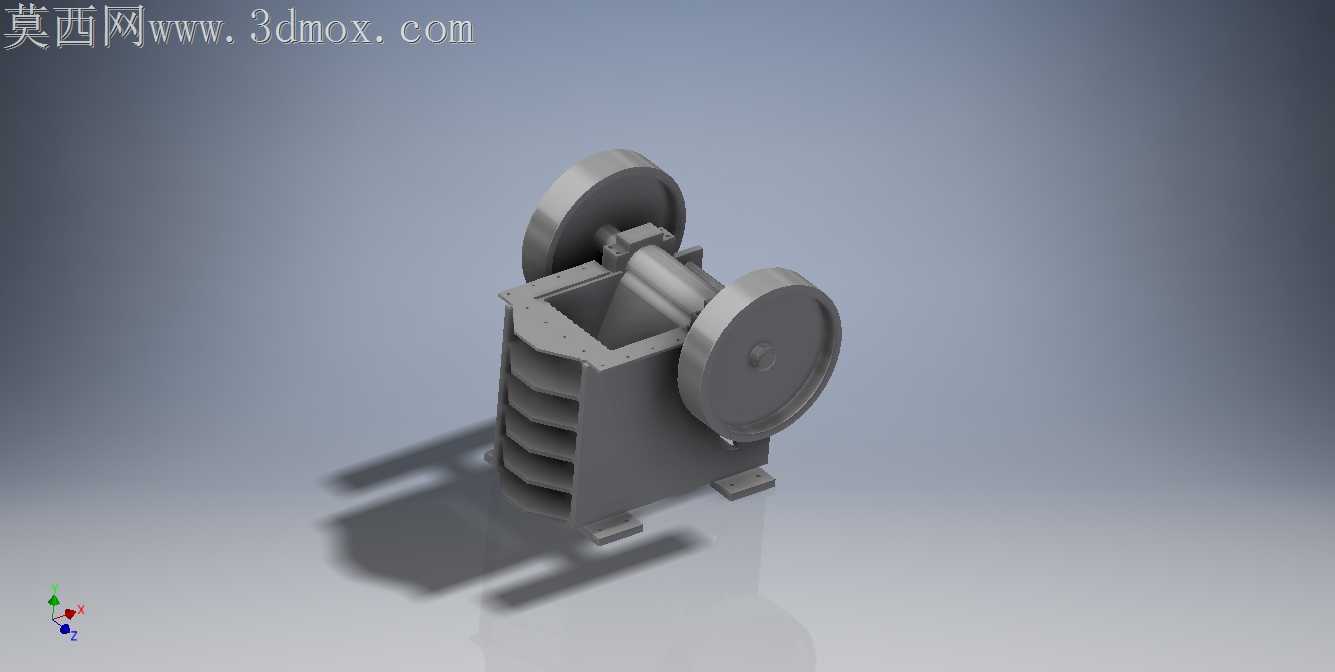

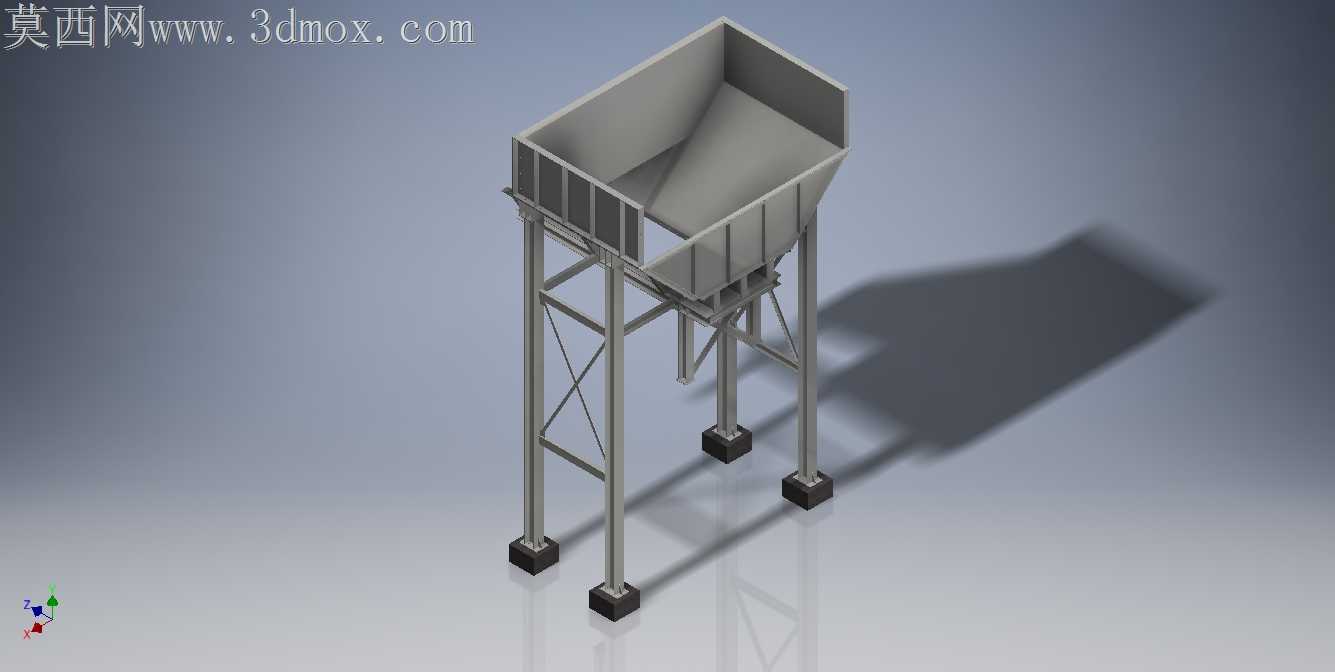

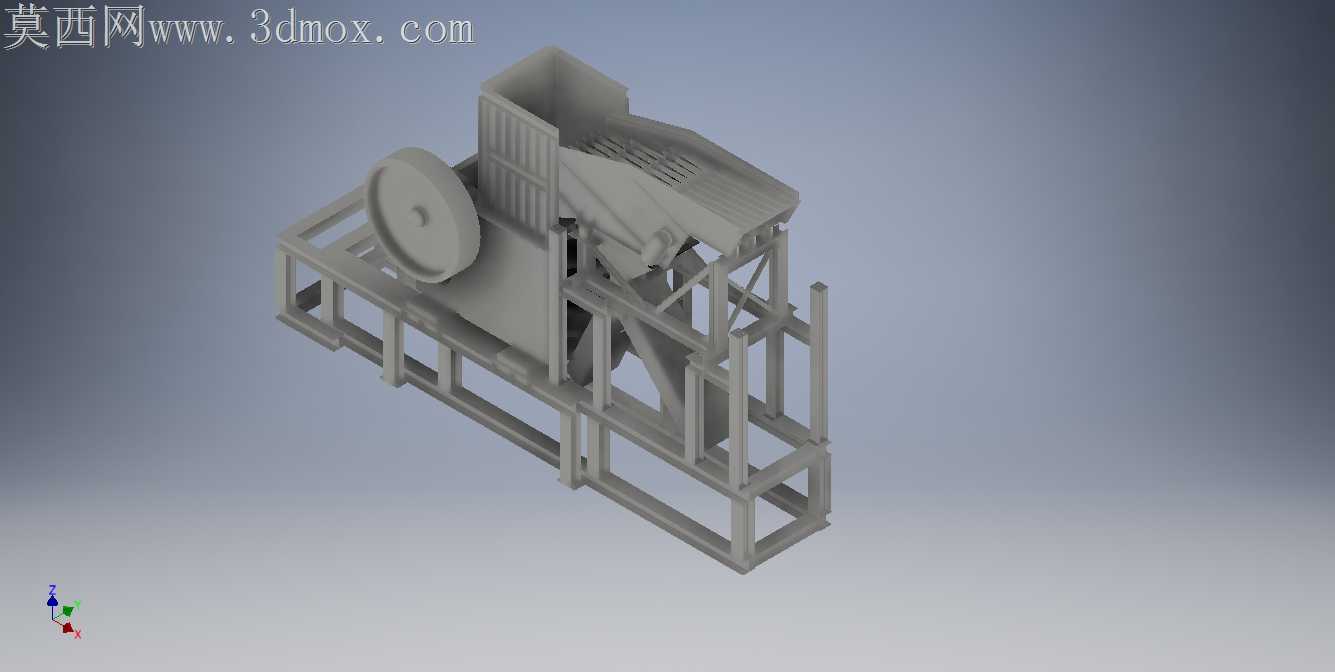

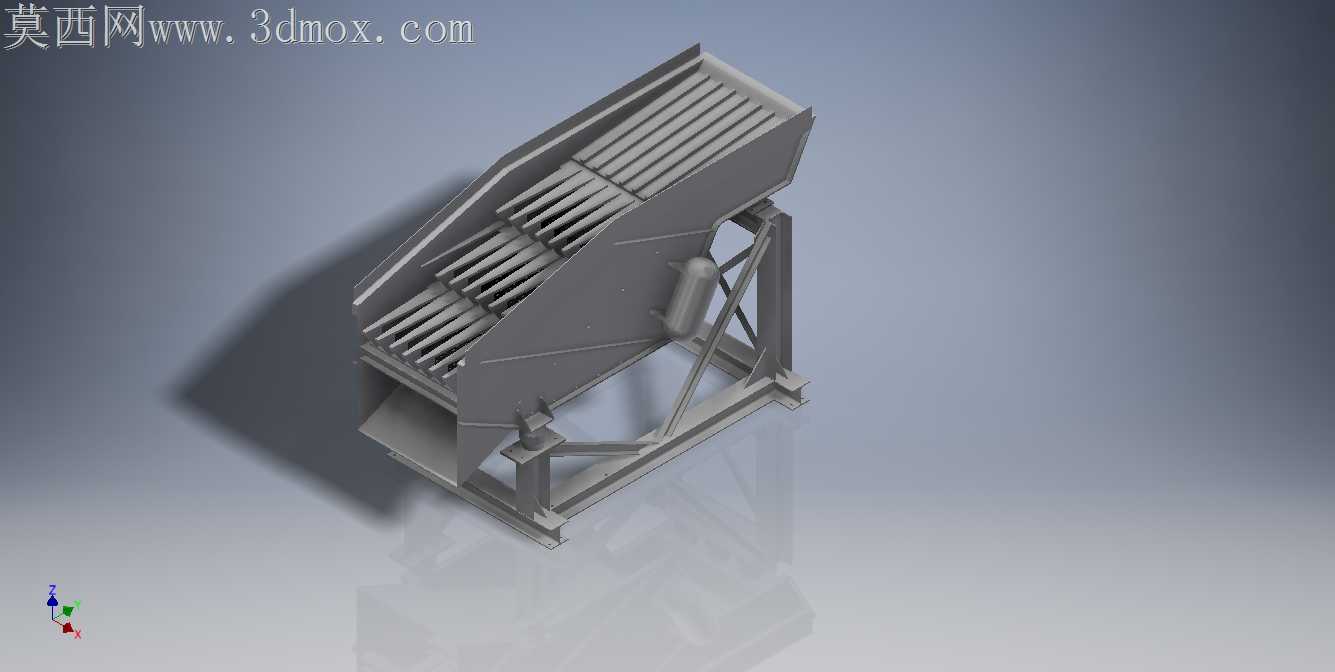

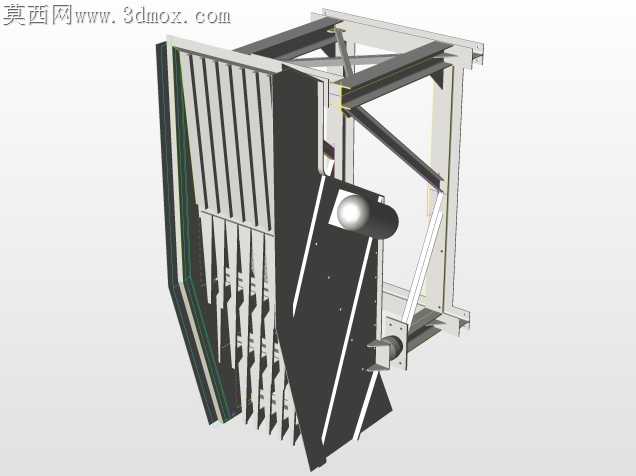

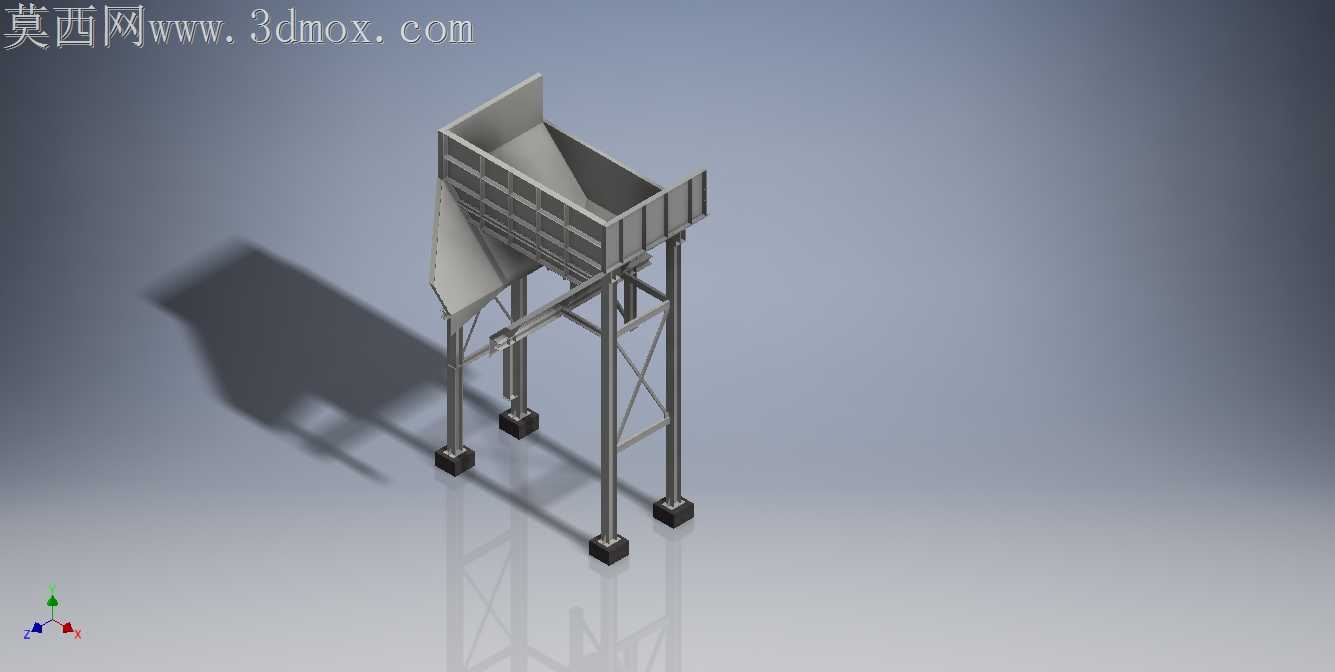

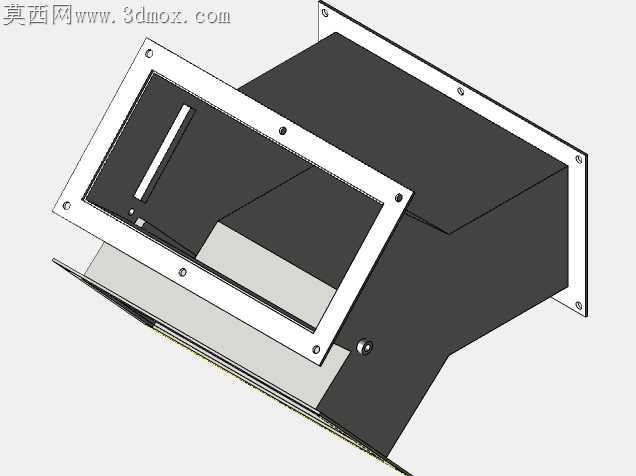

这套联合破碎设备主要面向混凝土骨料制备、建筑固废资源化处理、矿山粗碎作业场景，常部署于固定式砂石加工厂区、建筑垃圾消纳场以及露天采矿作业面的初碎工段，承担大块硬质物料的首段破碎任务，可将粒径达一米级的原石、废弃混凝土块、砖混类建筑垃圾破碎至符合后续中细碎要求的进料粒度，是整条砂石加工或固废处理生产线的核心前端设备。设备整体采用一体化钢架承载结构，将受料、破碎、喂料、导料、检修通道等功能模块集成在同一安装基座上，无需分散搭建独立的设备支撑平台，大幅减少现场土建施工的工程量，缩短产线搭建周期。设备的受料段设置大容积倾斜料斗，料斗侧壁采用加厚耐磨钢板拼接，可承受重型自卸卡车直接卸料的冲击载荷，料斗出口处衔接振动喂料机构，可将物料均匀连续地送入破碎腔，避免因进料不均导致的破碎腔堵料、动颚偏磨等问题，喂料段同时预设筛分隔栅，可提前筛除物料中夹带的细粒级泥土与小粒径骨料，减少破碎腔的无效做功。核心破碎单元采用复摆颚式破碎结构，动颚组件搭配高耐磨颚板，通过偏心轴带动动颚做周期性往复摆动，对进入破碎腔的物料产生挤压、劈裂、折断的复合破碎力，可轻松对抗压强度不超过320MPa的硬质物料实现高效破碎，破碎腔的出料口可通过调整楔块机构灵活调节出料粒度范围，适配不同下游工艺对骨料粒径的要求。破碎腔侧方设置解刮刀机构，可及时刮除粘附在颚板表面的湿黏物料，避免湿料结块堵塞破碎腔，提升设备处理高含水率物料的适应性。设备整体配套多层钢制检修平台与防滑踏步楼梯，平台周边设置标准化安全防护栏杆，所有需要日常检修维护的部件，包括偏心轴轴承座、颚板压紧机构、喂料机激振器等位置，均预留足够的操作空间，方便运维人员开展日常巡检、易损件更换等作业。设备的安装边界充分考虑厂区物料流向，进料端对接来料卸料区域，出料端可直接衔接皮带输送机将破碎后的物料输送至下一工段，整体钢架基座预设地脚螺栓安装孔，可直接固定在混凝土基础上，设备侧面预留的除尘接口可对接厂区除尘系统，控制破碎作业产生的粉尘外溢，满足厂区环保作业要求。整套设备的结构布局充分考虑作业过程中的载荷传递路径，钢架主支撑采用型钢焊接结构，在破碎主机的安装位置额外设置加强筋板，抵消破碎作业产生的交变振动载荷，保证设备长期重载运行的结构稳定性。
