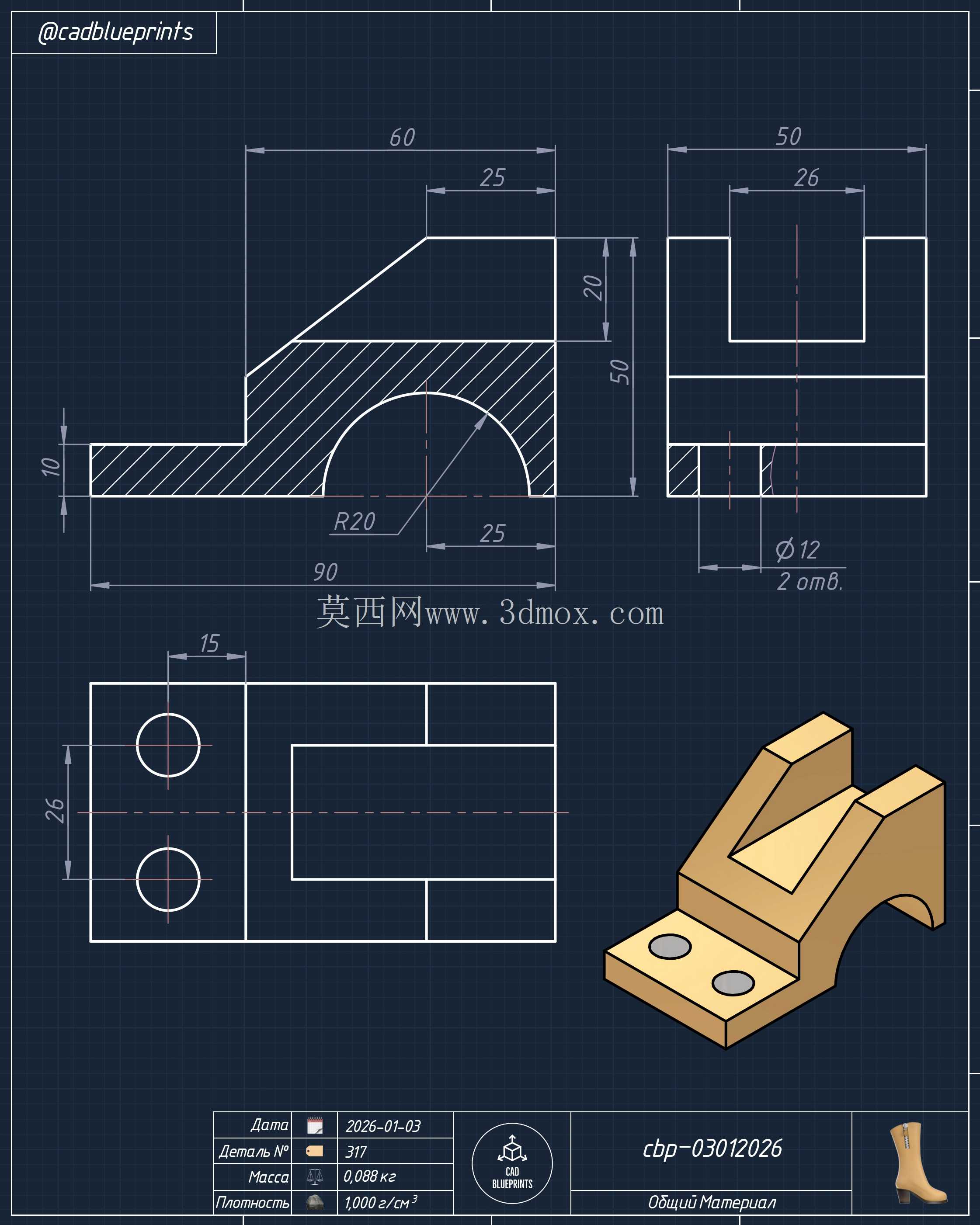

带斜向卡槽的块状定位支撑结构件

　　这类带单侧斜向卡槽的块状支撑件，在工装夹具、小型自动化设备的定位工位中十分常见，日常多作为工件承托、侧向定位的基础单元使用，区别于标准平口支撑块，其斜向卡槽的设计主要适配带斜切面的异形工件定位，避免工件装夹时出现滑移、定位基准偏移的问题。从结构设计逻辑来看，整体采用一体式方块基体，左侧保留竖直凸台作为侧向定位基准面，右侧的斜向卡槽直接在基体上铣削成型，没有额外拼接结构，能最大化保证构件的整体刚性，在承受垂直方向压装力、侧向夹紧力时不会出现拼接缝开裂的问题。

　　实际应用场景中，这类构件常安装在工装底板的T型槽上，配合快速夹钳使用，针对小型压铸件、注塑件的二次加工工位做定位承托，比如小型五金件的钻孔、攻丝工序，或是电子产品塑胶外壳的飞边修剪工位，都能通过这个构件快速确定工件的放置位置，减少每次装夹的找正时间。设计这类构件时，首先要确认安装边界：基体底部为完整平面，可直接贴合工装底板安装，安装孔位通常设置在基体两侧的非工作面区域，不会干涉上方工件的放置；左侧竖直凸台的高度要匹配工件的定位边高度，避免凸台过高干涉工件取放，过低则无法起到侧向定位的作用；右侧斜槽的倾斜角度需要完全匹配工件对应斜面的角度，公差控制在±0.05mm范围内，保证工件放入后斜面完全贴合，不会出现晃动。

　　从尺寸设计的细节来看，基体的整体壁厚要均匀，斜槽根部需要做微小的圆角过渡，避免铣削加工时应力集中导致的根部开裂，同时也能避免工件放入时尖角处刮伤工件表面；斜槽的深度要根据工件的定位深度确定，既要保证定位足够稳定，也不能过深导致工件卡滞难以取出。这类构件的选材通常根据使用场景确定，普通工位采用45号钢调质处理即可，表面做发黑处理防锈，若用于有防刮要求的塑胶工件定位，可在定位面粘贴优力胶垫，或是直接采用POM材质加工，避免夹伤工件表面。

　　在建模过程中，这类构件的建模逻辑也很有练习价值：首先绘制基体的矩形草图拉伸成基础方块，再分别绘制左侧凸台、右侧斜槽的切除轮廓，通过拉伸切除完成主体结构，最后对所有锐边做倒角处理，对槽根做圆角过渡，整个建模过程没有复杂的曲面特征，重点练习草图的尺寸约束、特征的先后顺序，以及加工工艺对结构设计的要求——比如斜槽的拔模角度要适配铣刀的加工路径，避免出现倒扣结构导致无法一次加工成型，安装孔的沉头深度要匹配所用内六角螺丝的头部高度，保证螺丝安装后不会高出基体底面影响安装平整度。实际使用中还要注意，这类定位块的工作面需要做平面度处理，定位面的平面度公差控制在0.02mm以内，保证工件放置后基准面完全贴合，不会因为平面度误差导致加工尺寸超差；长期使用后如果定位面出现磨损，可以通过磨床重新修磨工作面，再根据修磨后的尺寸调整垫片补偿高度差，不需要整体更换构件，能有效降低工装的维护成本。
