简化版汽车减震器组件结构设计

　　在乘用车辆底盘悬架系统的开发流程中，减震器作为核心阻尼承载部件，直接决定了行驶过程中的滤震表现与操控稳定性，这套简化建模的减震器组件，完整覆盖了量产减震器的全部核心装配关系，可作为结构设计入门阶段的装配练习载体，也能用于底盘系统方案选型阶段的空间校核参考。日常道路行驶中，减震器需要同时承担车身垂直载荷传递、路面冲击阻尼缓冲、车轮跳动轨迹约束三类核心功能，面对铺装路面的细碎颠簸、非铺装路面的大幅冲击、过弯时的侧倾载荷、制动时的俯仰载荷，都需要通过弹簧与阻尼器的协同作用完成能量耗散，避免冲击直接传递到车身造成结构疲劳，同时保证轮胎与地面的有效接触面积，提升行驶安全性。

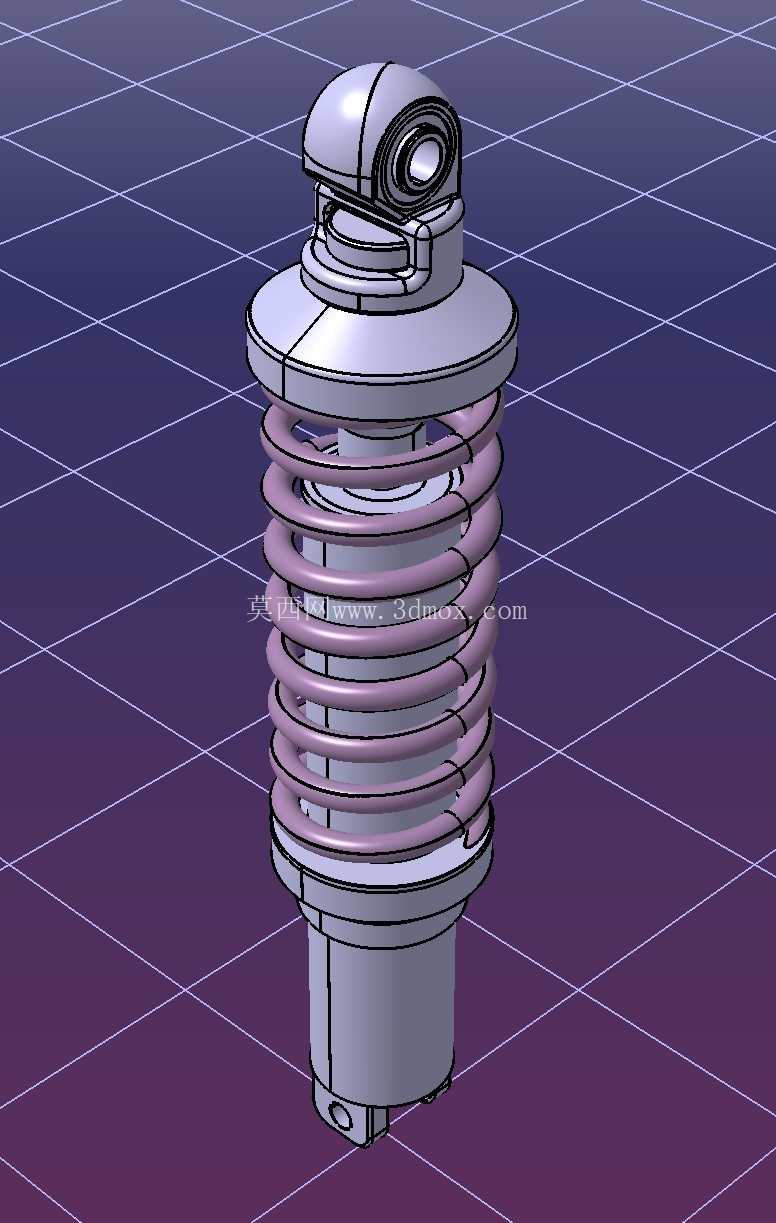

　　这套模型在设计时优先还原了各部件的装配逻辑与功能边界，顶部的安装吊耳结构采用了铰接式设计，匹配车身减震器塔顶的安装位，预留了标准的铰接转动自由度，可适配悬架跳动过程中的角度变化，避免安装点出现应力集中；活塞杆与顶部安装座采用刚性连接，表面做了光滑圆柱面处理，匹配工作缸内的导向套与密封件结构，保证往复运动过程中的同轴度，减少偏磨造成的密封失效风险。螺旋弹簧采用等节距圆柱螺旋结构设计，上下端面均做了磨平处理，分别贴合上下弹簧座的定位凹槽，安装时无需额外定位结构即可保证弹簧与减震器同轴，避免弹簧受侧向力出现弯折异响；弹簧的中径、线径参数匹配常规紧凑型乘用车的前悬载荷需求，工作行程覆盖常规车轮跳动的上下极限范围，不会在极限冲击时出现并圈失效，也不会在拉伸极限时出现弹簧脱出的问题。

　　阻尼器体部分采用了双筒式结构的简化表达，外筒作为储油腔结构，内筒作为工作腔，内部的活塞阀系结构虽然做了简化处理，但保留了活塞与缸筒的配合间隙、上下腔的分隔逻辑，可直观展示阻尼油在活塞运动时的流动路径，帮助理解阻尼力的产生原理；底部的安装座采用了筒式结构，预留了与转向节连接的安装孔位，安装边界与常规麦弗逊悬架的减震器底部接口尺寸匹配，可直接移植到整车底盘模型中完成悬架系统的装配。建模过程中所有零件均采用独立零件创建再完成总装，每个零件的建模基准都统一到减震器的中心轴线上，装配时从底部阻尼器体开始，依次装入下弹簧座、螺旋弹簧、上弹簧座、活塞杆、顶部安装座、密封缓冲件，每个配合面都采用了符合实际装配的约束关系，比如弹簧与弹簧座的贴合约束、活塞杆与阻尼器体的同轴约束、顶部吊耳的铰接约束，完全还原实际生产中的装配顺序，可直接用于生成装配爆炸图、装配工艺示意。

　　从安装边界来看，整套组件的总长度匹配紧凑型车的减震器安装空间，最大外径由螺旋弹簧的中径加两倍线径决定，不会在车轮跳动时与轮罩、转向拉杆、半轴等周边部件发生运动干涉，顶部吊耳的安装孔间距、底部安装座的孔位尺寸都参考了量产车型的通用参数，做方案选型时可直接调用该模型完成初步的空间布置校核，减少重复建模的工作量。对于CATIA软件的初中级使用者来说，这套模型可以帮助练习回转类零件、螺旋类零件、钣金类冲压件的建模方法，理解自底向上的装配设计逻辑，掌握装配约束的合理使用方式，熟悉机械零件的命名规则与结构树管理逻辑，不需要纠结于阻尼阀系的精密内部结构，把学习重点放在零件间的配合关系、功能实现逻辑、安装边界校核上，能快速建立起机械组件设计的整体思维，避免陷入局部细节而忽略整体功能需求。在实际的底盘调校工作中，这类简化模型也可用于多体动力学仿真的前期搭建，通过给弹簧设置合理的刚度参数、给阻尼器设置匹配的阻尼曲线，即可快速完成悬架K&C特性的初步仿真，验证不同参数下的悬架表现，为后续的详细设计提供数据参考，大幅缩短前期方案的验证周期。
