双接口半圆座式流体管路连接基座

这类带双方形接口的半圆安装基座，在低压流体输送管路系统里十分常见，多应用在小型液压站支路、气动设备分气节点、冷却循环水支路的固定与分流场景中，核心作用是把上方两路独立管路的介质，汇入下方半圆卡合的主管道内，同时通过底座的安装孔完成整个节点的刚性固定，避免管路运行过程中因为介质脉动、设备振动出现接口松脱、密封失效的问题。

从实际使用场景来看，这类基座常安装在设备机架的型材表面、或者主管道的外壁位置，下方的半圆内弧面是和主管道外圆直接贴合的，设计时内弧半径R55，刚好适配外径55mm的标准金属管路，安装时不需要额外加工主管道，只需要通过底座四个角的安装孔穿入螺栓，就能把基座牢牢抱紧在主管道外壁，安装效率比传统的焊接式分流座高很多，后期维护拆卸也不会破坏主管道的本体结构。

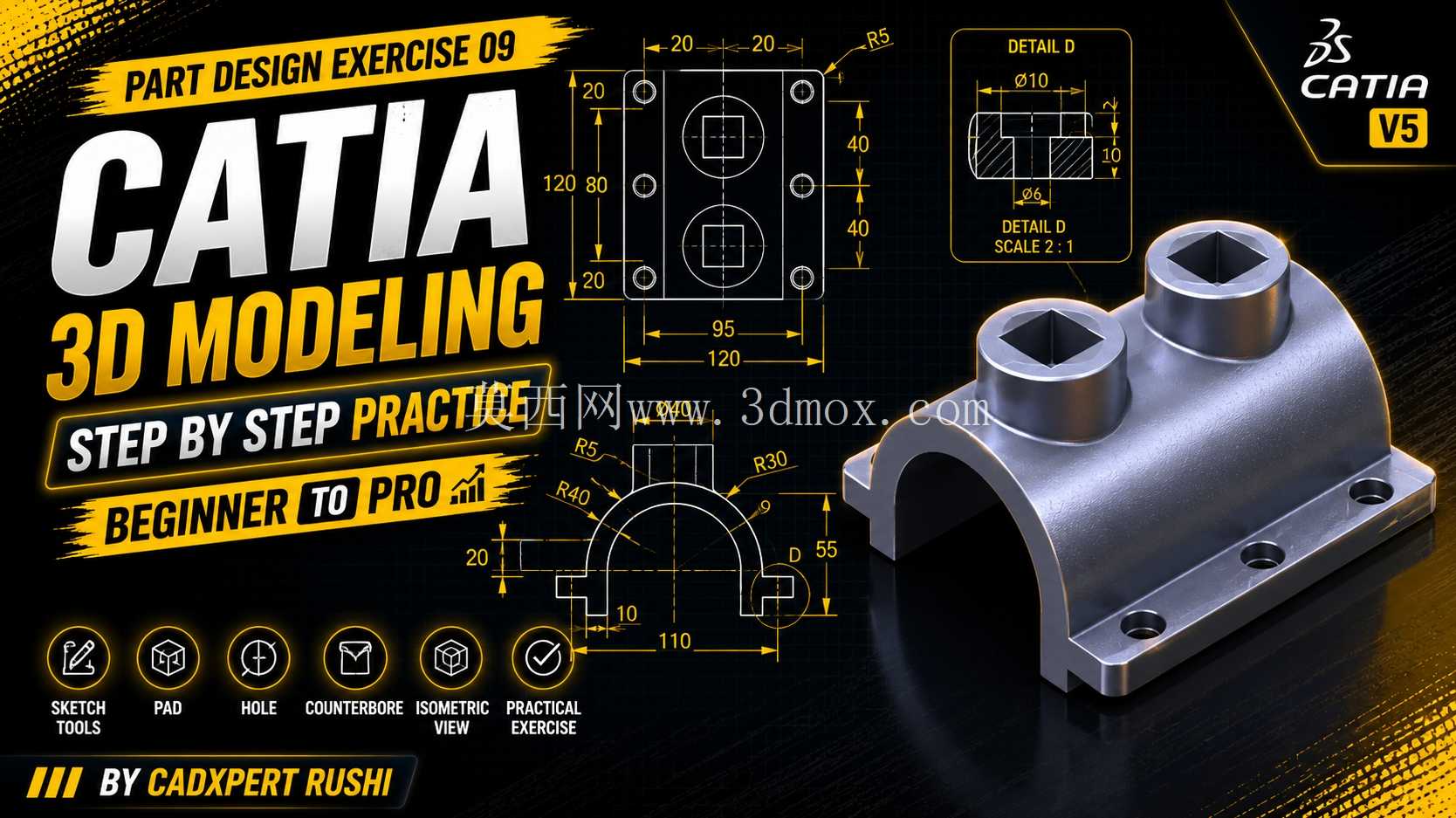

设计层面上，整个基座的底座轮廓尺寸控制在长120mm、宽95mm的范围内，四个安装孔分别布置在底座四角，孔中心距底座侧边的距离为20mm，相邻孔的横向中心距为80mm、纵向中心距为120mm，安装孔做了沉孔处理，螺栓锁紧后头部不会突出底座表面，不会和周边其他零部件产生干涉。上方两个凸起的接口为方形内孔结构，接口中心距底座安装面的高度为40mm，两个接口的中心横向间距为40mm，接口根部做了R5的圆角过渡，避免应力集中在接口和底座的连接位置，长期受介质压力或者外部载荷时不会出现根部断裂的问题。

细节结构上，两个方形接口的内孔尺寸为10mm，接口顶端做了0.5mm的倒角，方便外部管路快速插接对位，接口外壁厚度均匀，保证足够承压能力的同时不会过度增加零件重量。底座和半圆抱合结构的连接位置，做了R30和R40的圆弧过渡，既减少了加工时的应力残留，也能让整个基座的受力传递更均匀，当上方两路管路同时通入介质时，压力可以顺着圆弧面均匀分散到底座的整个安装面上，不会出现局部应力过大导致基座变形的情况。

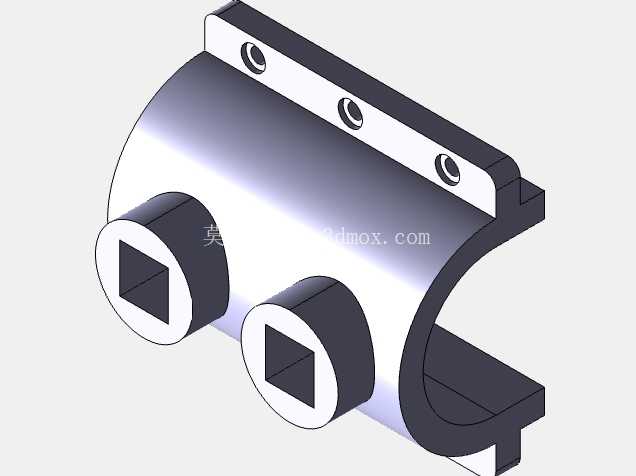

从建模逻辑来看，这类零件的建模首先要确定安装基准面，先绘制底座的矩形轮廓和四个安装孔的位置，再拉伸生成底座基体；之后在底座上表面绘制半圆抱箍的截面轮廓，注意内弧面的尺寸精度要和适配的主管道外径匹配，预留0.1-0.2mm的贴合间隙方便安装时调整位置；接着在半圆结构的上方定位两个方形接口的中心位置，拉伸生成接口凸台，再切除出内部的方形流道，最后给所有锐边倒圆角、给安装孔做沉孔处理，整个建模过程要重点保证安装孔的位置度、内弧面的轮廓度、接口内孔的尺寸精度，这些形位公差直接影响后续安装的便利性和密封性能。

实际选型使用时，这类基座的材质多选用铝合金或者304不锈钢，铝合金材质重量轻、导热性好，适合冷却水路、低压气动系统使用；不锈钢材质耐腐蚀性强，适合液压油、弱腐蚀性流体的输送场景。安装时要在半圆内弧面和主管道的贴合位置加装橡胶密封垫，避免介质从贴合面泄漏，四个安装螺栓要按照对角顺序逐步拧紧，保证基座和主管道的贴合面受力均匀，不会出现局部间隙导致的泄漏问题。
