带连接柄杯盘组合式机械结构件

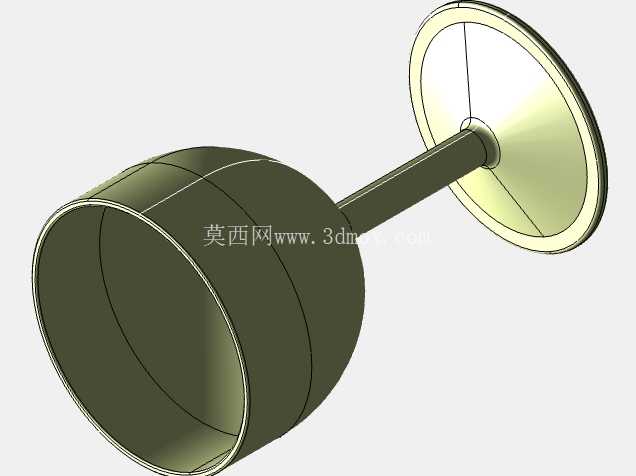

　　这套组合式结构件的设计，最初是面向机械基础实训场景的结构认知需求，同时也可作为小型流体输送、物料承载类设备的功能组件适配，在轻工灌装、实验室小型反应装置、教学演示设备中都能找到对应的适配场景。从结构拆分来看，左侧的杯状筒体采用等壁厚回转结构设计，筒口边缘做了微幅加厚的卷边处理，避免薄壁端口在装配或使用过程中出现应力集中导致的卷边变形，筒体内部为光滑通腔，可作为流体暂存、小型零件收纳或者介质导流的腔体使用，筒体的外圆柱面预留了足够的装夹定位面，方便后续与外部固定支架、驱动组件进行配合安装，不需要额外设计复杂的定位凸台就能实现快速装夹，降低了配套工装的设计成本。

　　中间的连接柄采用等截面矩形杆结构，相比圆柱连接杆，矩形截面的抗扭性能更优，在传递周向扭矩或者承受径向偏载的时候，不会出现连接杆与两端构件相对转动的问题，连接柄与两端构件的衔接位置做了圆弧过渡处理，避免直角衔接带来的应力集中，在长期承受交变载荷的工况下，能有效降低衔接位置的疲劳断裂风险。右侧的盘状构件采用锥面过渡的圆盘结构，中心与连接柄过盈配合装配，盘体的外边缘同样做了加厚翻边，一方面可以作为整个结构件的轴向定位端面，与设备的安装基准面贴合实现轴向限位，另一方面锥面结构可以在构件做回转运动的时候，减少空气阻力带来的动不平衡影响，同时锥面也能起到一定的导流作用，当有介质从杯状腔体方向流出时，锥面可以引导介质均匀向盘体边缘扩散，避免介质直接冲击端面造成飞溅。

　　从安装边界来看，整个构件的轴向总长度控制在常规小型设备的安装腔尺寸范围内，杯状筒体的外径小于常规安装座的夹持孔径范围，右侧圆盘的直径大于筒体外径，安装时可以直接以圆盘端面作为轴向定位基准，不需要额外加装轴向限位挡圈，连接柄的截面尺寸匹配常规的联轴器夹持范围，若需要将该构件作为回转类组件使用，可直接将连接柄端部与驱动轴的联轴器连接，不需要额外加工转接轴。设计过程中优先采用了全回转特征加拉伸特征的组合建模方式，所有配合面都预留了合理的公差带，杯状筒体的内表面粗糙度要求控制在Ra1.6以下，减少介质残留或者零件取放时的摩擦阻力，连接柄与两端构件的配合面采用H7/k6的过渡配合，既保证装配后的同轴度要求，又不会因为过盈量过大导致装配难度提升。

　　在实际应用场景中，如果作为教学实训件使用，该结构可以完整展示回转类零件的建模流程、装配配合关系以及应力集中位置的优化思路，帮助初学者理解薄壁回转件、连接杆件、盘类零件的设计要点；如果作为工业设备的功能组件，可适配小型灌装机的出料导流部件、实验室搅拌装置的桨叶连接基座、小型离心设备的转子承载架等场景，通过更换杯状筒体的内部结构或者在盘体上加装附属配件，就能快速适配不同的功能需求，不需要对整体结构做大幅修改。整个结构没有复杂的异形曲面，所有特征都可以通过常规的车削、铣削工艺完成加工，不需要特殊的定制刀具，加工成本可控，适合小批量生产或者实训教学中的单件加工制作，构件的壁厚设计兼顾了结构强度与轻量化需求，在保证承受常规工作载荷不变形的前提下，尽可能降低了整体重量，减少回转运动时的驱动负载。
