十字轴式万向节传动连接组件结构

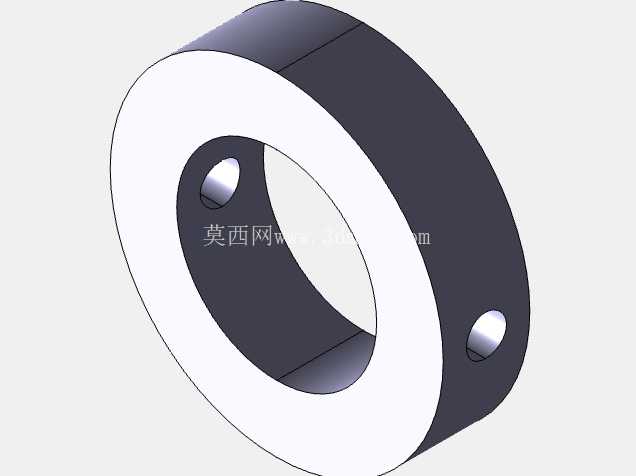

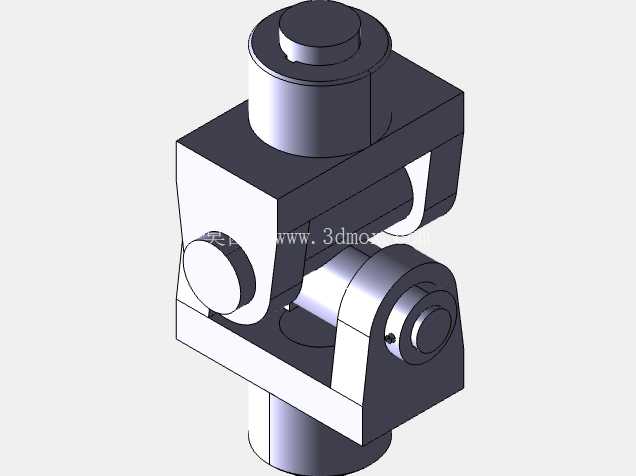

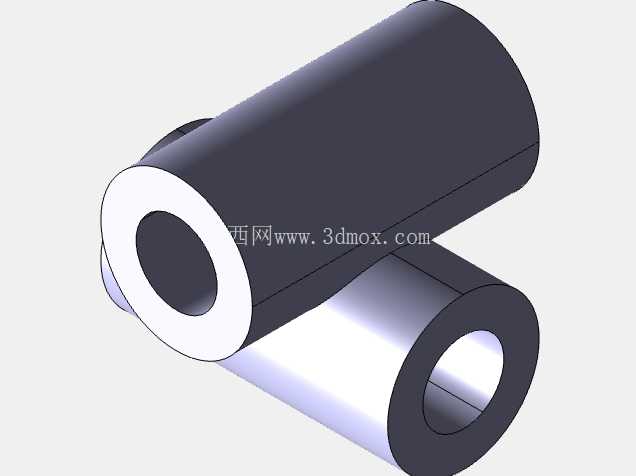

做传动结构设计的工程师大多接触过万向节这类部件，尤其是在两轴存在轴线夹角、工作中存在相对偏移的传动场景里，这类组件的适配性是刚性联轴器完全无法替代的。这套万向节组件采用十字轴作为核心传动铰接件，两端的叉形接头分别对接主动轴与从动轴，能够在两轴轴线不共线、存在角向偏差的状态下持续传递扭矩，不会因为轴系的安装误差、工作过程中的机架形变出现卡滞或传动中断的问题。

从实际应用场景来看，这类结构广泛出现在需要变角度传动的设备部位：比如机床的进给传动分支、轻工设备的动力传递链路、小型工程机械的操纵传动端，还有部分专用设备的非同轴动力输出端，都能看到同结构万向节的身影。和球笼式等速万向节不同，这类十字轴万向节结构更简单，维护成本更低，单节允许的轴间夹角通常在15°到25°区间，完全能满足常规工业设备的角向补偿需求，不需要额外设计复杂的浮动支撑结构就能适配安装偏差。

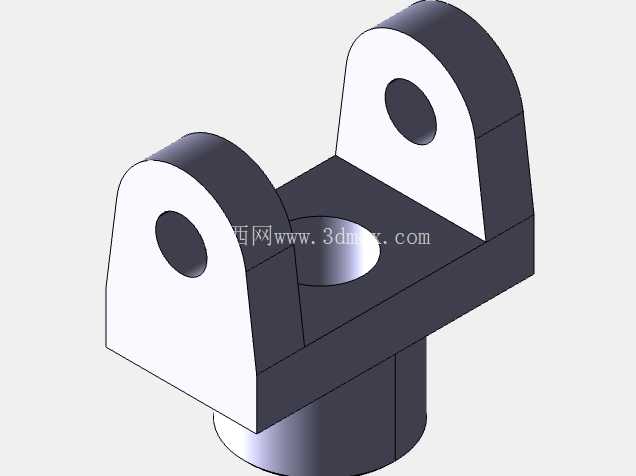

设计这套结构的时候，首先要考虑的是铰接部位的配合间隙：十字轴的四个轴颈和叉形接头的轴孔之间，采用小间隙间隙配合，既要保证转动时的灵活性，避免夹角变化时出现别劲，又要控制间隙量不能过大，否则换向传动时会出现明显的回程空程，影响传动精度。两个叉形接头的叉耳对称度是加工和建模时的核心管控项，要是两侧轴孔的同轴度、叉耳的对称度超差，装配后十字轴会受到附加的弯曲应力，长时间交变载荷作用下很容易在轴颈根部出现疲劳断裂。

从安装边界来看，这套组件的轴向尺寸紧凑，两端的轴头采用圆柱轴伸设计，可通过键连接、销连接或者顶丝锁紧的方式和外部轴系固定，径向最大轮廓尺寸要匹配安装空间的避让要求，转动过程中叉形接头的外圆不会和周边的机架、护罩发生运动干涉。设计时特意将十字轴的轴颈长度做了等长处理，保证两个方向的摆动角度一致，不会出现某一侧摆角受限的问题，同时轴颈根部做了圆角过渡，避免应力集中，提升交变载荷下的使用寿命。

实际选型使用时，要注意单节万向节存在不等速传动的特性，也就是主动轴匀速转动时，从动轴的转速会存在周期性波动，夹角越大波动幅度越明显，要是对传动匀速性有要求，可以采用双节万向节串联的布置方式，通过中间轴的相位补偿抵消转速波动。这套组件的铰接部位预留了润滑脂加注的空间，长期运行时可以定期补充润滑，降低轴颈和配合孔的磨损，不需要频繁拆解维护。结构上没有采用一体化的密封外壳，属于开式传动结构，更适合安装在设备内部、有护罩防护的传动部位，要是用在多粉尘、多水汽的外露场景，还需要额外增加防尘密封套，避免杂质进入铰接配合面加剧磨损。

建模过程中，所有配合面的尺寸公差都按照传动件的常规精度等级设定，轴孔配合选用H7/h6的间隙配合，端面的垂直度、轴颈的圆柱度都按照形位公差要求做了约束，装配后整体转动灵活，没有卡滞点，两个方向的摆动角度都能达到设计上限，完全满足常规工业传动场景的使用需求。
