转向节接头连接眼端结构设计

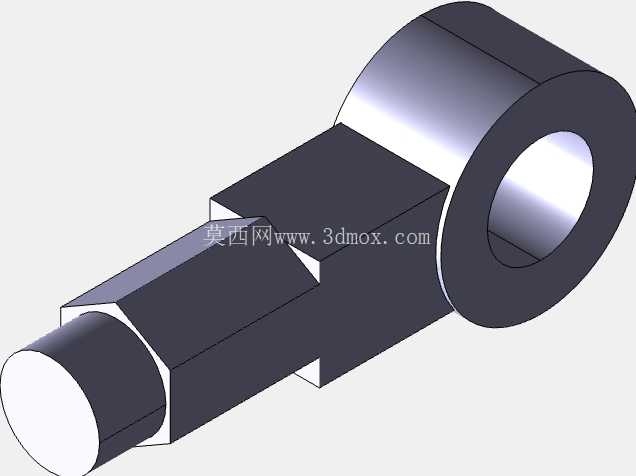

　　该零件属于转向系统铰接连接类核心受力构件，主要应用在需要实现摆角补偿、多自由度力传递的机械连接场景中，常见于车辆转向拉杆、工程机械执行机构铰接端、工业设备连杆传动节点等位置，承担连接两个相对摆动构件、传递拉压载荷与交变扭矩的作用，是保证机构运动平顺性、连接可靠性的关键零件。从结构设计逻辑来看，该零件采用一体化锻坯加工思路，主体分为铰接环段、定位方台段、连接轴段三个功能区域，各区域之间通过圆弧过渡降低应力集中系数，避免交变载荷下的疲劳断裂风险。

　　铰接环段为带通孔的环形结构，内孔表面设计有较高的尺寸精度与粗糙度要求，用于装配铰接销轴或衬套，实现与配对构件的转动配合，环体的壁厚经过载荷校核，能够承受额定工况下的径向挤压力与侧向弯矩，环体端面与配对连接件的接触面预留有装配间隙补偿量，保证铰接转动时无卡滞。定位方台段设置在铰接环与连接轴之间，采用六方结构设计，一方面用于装配时的扳手夹持定位，方便拧紧操作时施加扭矩，另一方面方台的端面可以作为轴向定位基准，抵靠在被连接件的安装面上，限制零件的轴向窜动，方台的对边尺寸与相邻构件的避让槽尺寸匹配，避免装配时出现干涉。

　　连接轴段为圆柱形结构，根据实际装配需求可设计为外螺纹配合、过盈压装或者销轴锁止等多种连接形式，轴段的直径与配合孔的公差带按照基孔制过渡配合选取，保证连接后的同轴度要求，轴段末端可根据需要设置倒角，方便装配时的导向导入，同时去除锐边避免划伤装配人员与配合零件表面。从安装边界来看，该零件的铰接环外径决定了铰接节点的最小安装空间，安装时需要保证环体周边留有足够的摆动空间，避免构件转动时与周边结构发生碰撞；定位方台的对边尺寸决定了配套扳手的规格，装配作业空间需要预留扳手转动的操作余量；连接轴段的长度需要匹配被连接件的总厚度，保证锁紧后有足够的啮合长度，避免连接松脱。

　　在实际工况中，该零件会持续承受来自转向动作的交变拉压载荷，以及路面颠簸带来的冲击载荷，因此设计时在各截面突变处均设置了圆角过渡，圆角半径不小于2mm，有效分散应力集中点，同时材料选用常用的合金结构钢，经过调质处理后获得良好的综合力学性能，表面可根据防腐需求进行发黑或者镀锌处理，适应不同的工作环境。在建模过程中，需要重点保证铰接环内孔与连接轴段的同轴度公差，以及定位方台与轴线的对称度公差，这些形位公差直接影响装配后的运动精度与受力均匀性，如果同轴度超差，会导致铰接转动卡滞、偏磨，严重时会造成零件早期断裂；对称度超差则会导致装配后受力偏载，降低连接可靠性。该结构的设计优势在于集成了铰接、定位、连接三个功能于一体，减少了装配零件数量，降低了节点的累积误差，同时一体化结构相比焊接组合结构拥有更好的强度与抗疲劳性能，适合在中高载荷的铰接传动场景中使用。在进行设备选型适配时，需要根据实际传递的最大载荷核算铰接环的剪切强度、连接轴段的拉压强度，同时核对安装空间的尺寸边界，确保零件安装后不与周边构件产生运动干涉，铰接摆动角度满足机构的行程要求。
