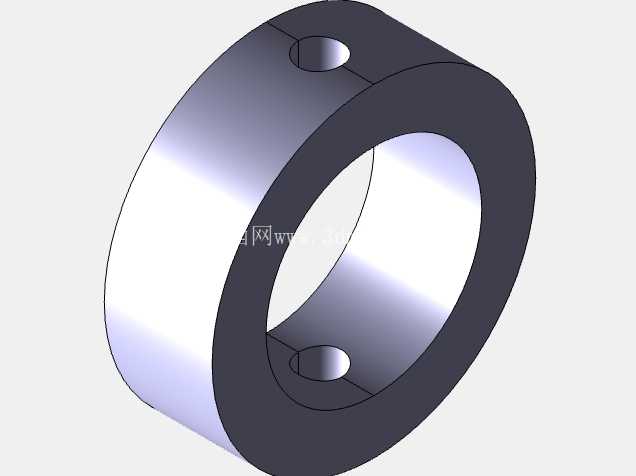

带径向锁紧孔的环形轴套结构设计

项目分类:通用五金配件 发布时间:2026-07-14 ID:1199050
  • 带径向锁紧孔的环形轴套结构设计

日常做非标设备轴系配套的时候,这类带径向锁紧孔的环形轴套是出镜率极高的小零件,别看着结构简单,真要把细节做对,能省掉现场调试的大半麻烦。先从实际应用场景说,这类零件最常出现在轻工输送线、小型工装夹具、纺织机械的导辊轴端,还有部分压铸模具的导柱定位段,核心作用就是给轴上的相邻零件做轴向限位,或者直接抱紧光轴实现位置固定,不需要在轴上加工台阶或者键槽,对光轴的原始强度破坏极小,这点在薄壁轴、小直径轴的配套设计里优势特别明显。

从功能特性上拆解,这个环形件的内孔是和轴做间隙配合的,装配的时候可以顺着轴的轴向自由滑动到指定位置,两个对称分布的径向螺纹孔是核心功能结构,装配到位之后拧入紧定螺钉,螺钉端部顶在轴的外圆面上,靠摩擦力和局部压痕实现轴向和周向的双重固定,不会因为设备运行的振动出现位置窜动。为什么要做两个对称的孔?很多新手做设计的时候只打一个锁紧孔,实际用的时候会发现,单螺钉顶紧的时候轴套会出现偏心,内孔和轴的同轴度偏差直接拉满,高速运转的时候很容易出现偏磨,两个对称孔同步拧紧的话,锁紧力均匀分布在轴的两侧,轴套的中心和轴的中心基本能保持重合,运转稳定性好很多。

说下设计的时候要注意的尺寸边界,首先内孔的公差不能随便给,要是和轴配合太松,锁紧之后偏心量太大,配合太紧的话装配的时候推不动,现场调整位置特别费劲,一般选H7的间隙配合就刚好,既能保证滑动顺畅,锁紧之后的偏心量也能控制在允许范围内。外圆尺寸没有强制的传动要求,一般比内孔直径大10到15毫米就行,壁厚太薄的话锁紧的时候螺钉的顶紧力会让轴套产生塑性变形,下次拆下来就没法重复用了,壁厚太厚的话纯纯浪费材料,还会增加不必要的转动惯量,对高速轴系来说反而不好。径向孔的位置要开在轴套宽度方向的中间位置,不能太靠近端面,不然螺钉顶紧的时候轴套端面会出现翘曲,和相邻零件的贴合面就压不实,两个孔的轴线要保证在同一个径向平面上,而且和内孔的轴线垂直相交,要是孔打歪了,螺钉拧进去的时候是斜的,顶紧力会有轴向分力,设备运行的时候很容易松脱。

实际选型安装的时候还要注意几个细节,要是用在经常需要调整位置的场合,紧定螺钉的端部最好配铜垫,避免直接顶伤轴的表面,不然下次调整位置的时候轴表面的压痕会刮伤轴套内孔;要是用在有油污、切削液的工况下,轴套的表面要做发黑处理,提升防锈能力,避免锈死在轴上拆不下来。另外轴套的两个端面一定要做倒角处理,内孔两端的倒角方便装配的时候顺利套到轴上,不会刮伤轴的表面,外圆的倒角是为了去除加工毛刺,避免装配的时候划手,也不会和相邻零件的倒角产生干涉。很多人做这类小零件的时候不注意倒角,现场装配的时候经常出现卡滞,还要临时拿锉刀修,特别耽误工期。

从建模逻辑上来说,做这个零件的时候先拉伸出基础的环形实体,然后在对称位置切除出两个径向的光孔,再攻出对应的螺纹,最后把所有锐边倒钝就行,结构虽然不复杂,但是尺寸链的配合要卡准,尤其是径向孔的位置度,要是两个孔不对称,实际锁紧的时候受力不均,很容易出现锁不紧的情况。另外要注意,轴套的宽度尺寸要根据实际需要的锁紧力来定,宽度越大,和轴的接触面积越大,能提供的锁紧摩擦力就越大,要是需要承受比较大的轴向窜动力,可以适当加宽轴套的宽度,或者增加锁紧螺钉的数量,不过一般两个对称螺钉已经能满足大部分轻工设备的使用需求了,没必要做的太复杂,毕竟这类零件都是大批量用的,结构越简单加工成本越低,可靠性反而越高。
