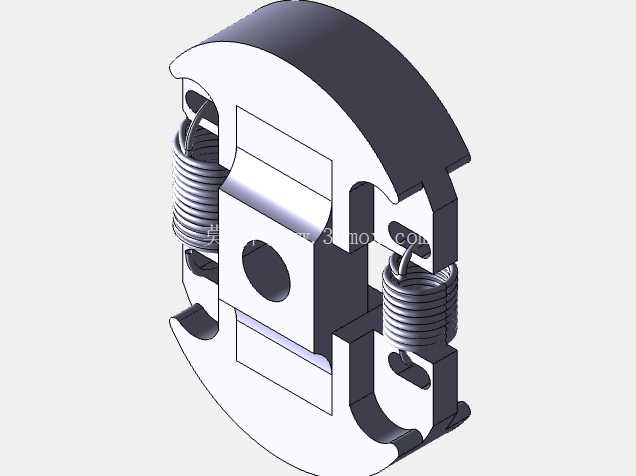

带双侧弹簧的凸轮式破坏锁紧组件结构

该构件属于机械锁止类功能组件，核心应用场景集中在需要瞬时触发锁止、过载脱开的机械传动链路中，常见于自动化产线的安全防护门互锁、小型起重设备的过载保护触发端、轨道交通车辆舱门的应急锁止机构，以及部分轻工设备的行程末端锁止工位。从实际使用逻辑来看，这套组件不需要额外的动力源驱动锁止动作，完全依靠双侧对称布置的圆柱螺旋压缩弹簧提供预紧力，当外部触发力达到设定阈值时，中间的凸轮式摆块会克服弹簧力转动，瞬间完成锁止或者脱开动作，响应速度可以控制在毫秒级，不会出现传统电磁锁止结构的延迟问题，也不会因为断电出现功能失效的情况。

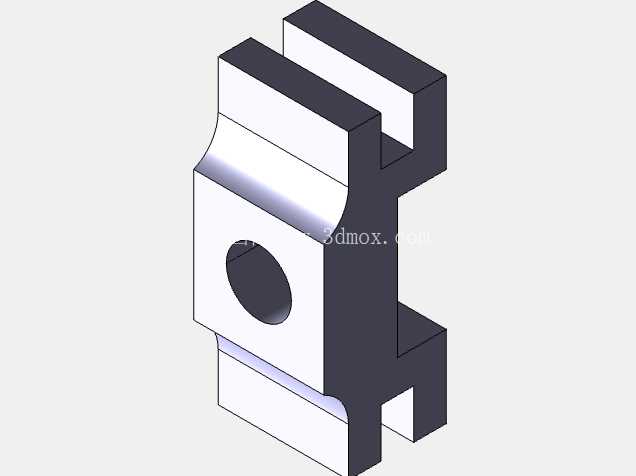

从结构设计思路上，整个组件采用了对称式布局，左右两侧的弹簧安装腔完全同轴，弹簧的预压缩量可以通过端部的限位挡片进行微调，不需要更换不同刚度的弹簧就能适配不同的触发力需求，这种设计可以大幅减少备件种类，降低后期维护的成本。中间的摆块采用了半圆弧凸轮轮廓，轮廓曲线经过修形处理，在触发转动的过程中不会出现卡滞点，摆块中心的安装孔为通孔设计，可以直接穿装销轴固定在基座上，销轴两端采用卡簧限位，不需要额外的螺纹紧固件，拆装的时候只需要用卡簧钳就能完成全部操作，适合在狭小的安装空间内作业。

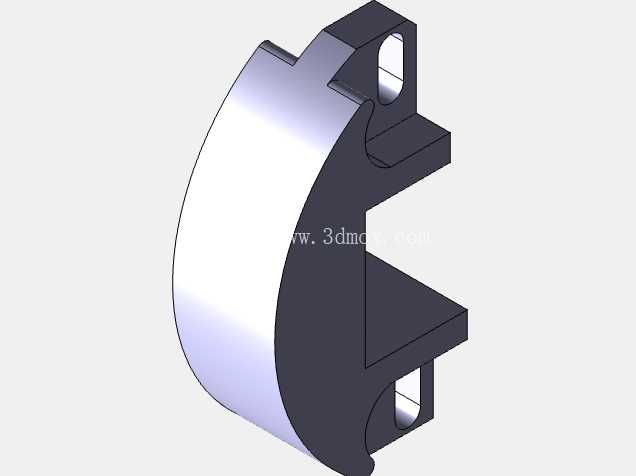

组件的主体壳体采用了一体化铣削成型的结构，两侧的弹簧安装槽和中间的摆块容纳腔是一次装夹加工完成的，同轴度可以控制在0.02mm以内，避免了拼接式壳体容易出现的装配错位问题。壳体两端的弧形轮廓是和配套安装基座的弧形槽匹配的，安装的时候可以直接嵌入基座的槽内，不需要额外设计定位结构，安装边界非常清晰，整个组件的最大外轮廓宽度不超过80mm，厚度方向尺寸控制在30mm以内，安装孔位的中心距和行业内通用的小型锁止组件完全互换，可以直接替换现有设备上的老旧构件，不需要对原有基座进行二次加工。

在功能特性上，这套组件的弹簧采用了两端并紧磨平的工艺处理，弹簧工作过程中不会出现偏磨的情况，正常工况下的循环使用寿命可以达到百万次级别，摆块和壳体接触的摩擦面做了硬化处理，表面硬度达到HRC45以上，长期反复触发也不会出现磨损凹陷导致的触发力漂移问题。组件没有外露的细小零件，所有运动部件都被包裹在壳体内部，在有粉尘、少量切削液飞溅的车间环境下也能正常工作，不需要额外加装防尘罩。实际选型的时候，只需要根据所需的触发力调整弹簧预压量即可，不需要重新设计整体结构，对于结构设计人员来说，可以直接调用这套成熟结构嵌入到自己的设备设计方案中，大幅缩短研发周期，减少结构验证的时间成本。在安装适配性上，组件底部的平面为安装基准面，平面度公差控制在0.01mm，安装时只需要将基准面贴合在基座安装面上，穿入固定销轴即可完成装配，不需要反复调整位置，装配效率比传统的拼接式锁止组件提升60%以上。
