十字轴式万向传动连接结构三维数模

在跨轴系动力传递的工程场景中，这类万向连接结构是解决两轴存在空间夹角、安装对中偏差问题的核心部件，常见于机床进给传动链、工业机器人关节动力输出、农用机械动力传输轴系、汽车转向操纵机构等需要变角度传递扭矩的位置，能够在两轴轴线不共线、存在动态偏角的工况下持续稳定传递回转动力，避免刚性连接因安装误差或工作中轴系位移产生的附加弯矩，保护上下游传动部件不受额外载荷冲击。

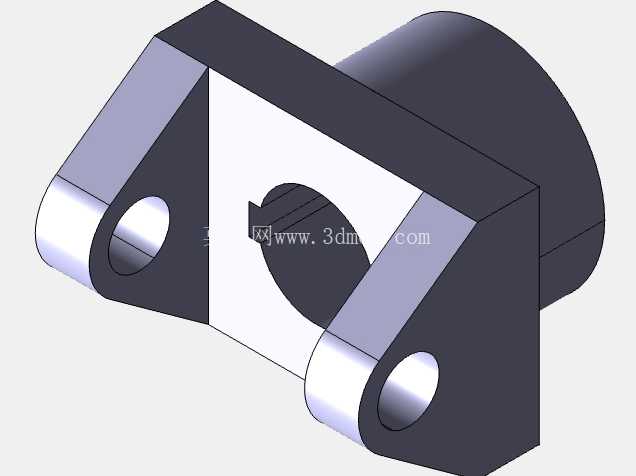

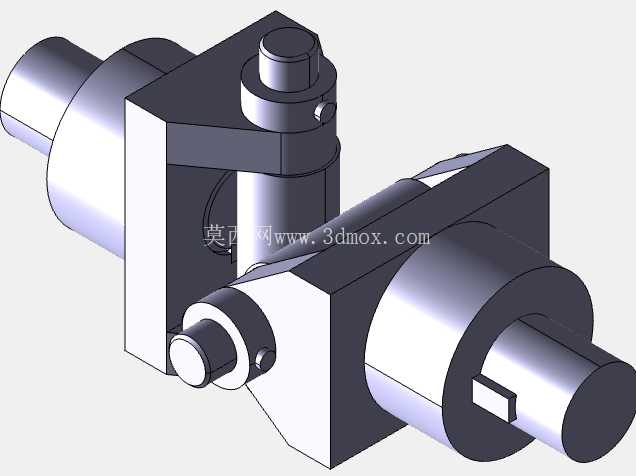

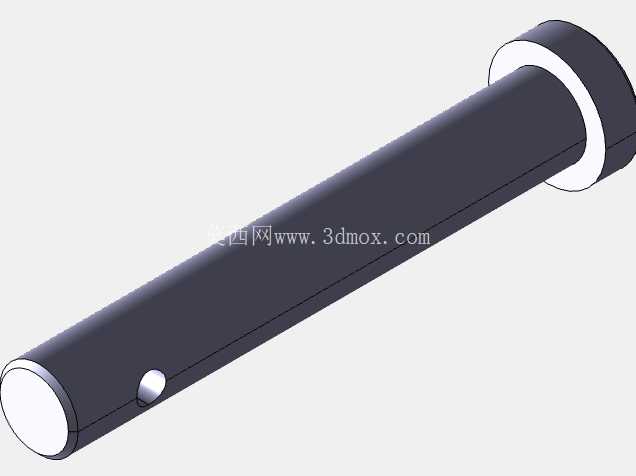

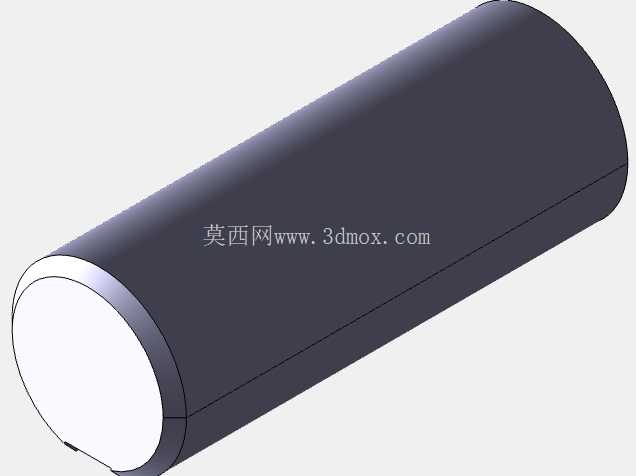

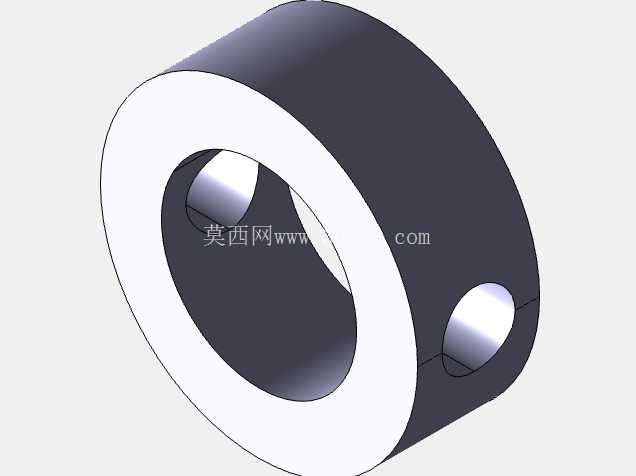

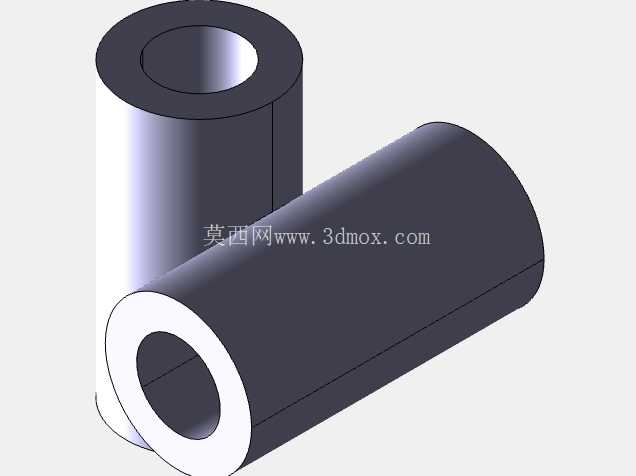

从结构设计逻辑来看，该万向节采用十字轴式核心传动结构，两个叉形接头分别对接输入、输出轴端，十字轴作为中间传动载体，四个轴颈分别与两个叉头的轴承孔配合，实现两个方向的转动自由度，保证两轴在存在夹角时仍能连续回转。设计过程中优先考虑了扭矩传递的均匀性，叉头的受力面做了等强度结构优化，避免应力集中在轴颈根部，同时轴端的连接结构采用圆柱轴伸配合键槽的形式，能够适配常规的轴孔配合安装要求，不需要额外定制连接法兰即可与标准直径的传动轴完成装配。

安装边界方面，该结构的整体外形围绕回转包络做了紧凑化设计，两个轴伸的同轴度在零夹角状态下控制在机械传动常用的公差范围内，工作时允许的两轴最大夹角覆盖常规传动场景的偏角需求，不会因为夹角过大导致十字轴轴颈出现卡滞或载荷突变。整体径向尺寸围绕十字轴的摆动范围做了避让设计，安装时不需要在周边预留过大的摆动空间，能够适配空间受限的传动舱体内部布局。轴伸的长度设计兼顾了连接强度与装配便利性，预留了足够的键连接配合长度，保证扭矩传递时键槽侧面的压应力在材料许用范围内，同时不会因为轴伸过长增加轴系的悬臂长度，避免轴端出现挠曲变形影响传动平稳性。

功能特性上，该结构能够在工作过程中动态补偿两轴之间的相对位移，不管是安装时的静态对中误差，还是设备运行中因为机架变形、振动产生的动态轴线偏移，都能通过十字轴的转动自由度进行补偿，不会像刚性联轴器那样因为微小的对中偏差就产生剧烈的振动和轴承磨损。传动过程中，输入轴与输出轴的瞬时角速度会随轴间夹角变化产生小幅波动，因此在大扭矩、高转速的应用场景中，通常会成对使用这类万向节，通过中间轴的相位补偿消除转速波动，该单节结构更适合中低速、对瞬时转速均匀性要求不极端苛刻的传动场景，比如手动操纵机构、低速进给传动链、小型设备的动力输出端。

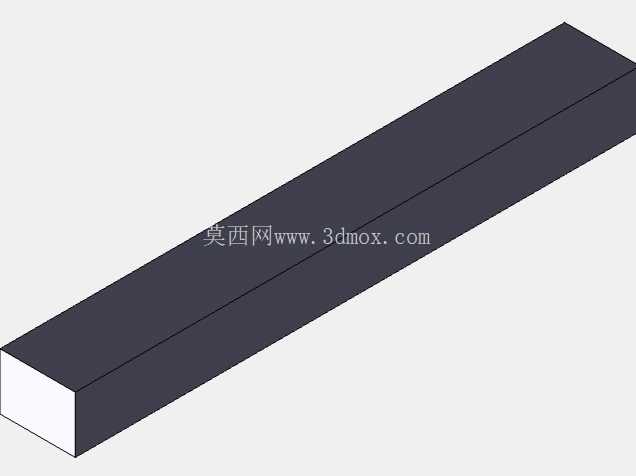

建模过程中对各个配合面做了符合实际加工要求的细节处理，十字轴轴颈与叉头轴承孔的配合间隙按照常用的转动配合公差设置，能够在三维装配环境中模拟实际的转动动作，验证不同夹角下的结构干涉情况，叉头的过渡圆角、轴肩的退刀结构都按照实际机加工工艺做了还原，没有出现无法加工的尖锐内角或工艺不合理的结构，轴端的键槽尺寸符合标准件选型要求，设计人员可以直接基于该数模进行轴系的配套设计，不需要重新核对连接尺寸。在材料选型的适配性上，该结构的壁厚设计能够适配常用的合金结构钢材质，满足常规传动场景的强度要求，针对有防腐需求的工况，也可以在不改变核心安装尺寸的前提下更换不锈钢材质，不会影响整体的装配兼容性。
