指关节连接叉端结构件三维设计

该叉端结构件属于铰接类传动连接件，主要应用于需要实现往复摆动、角度补偿的机械传动链路中，常见于工业机械手指关节模组、自动化夹具铰接部位、小型连杆传动机构以及轻工设备的动作执行端，承担动力传递、铰接支撑以及运动轨迹约束的核心作用，是多自由度动作机构中实现关节转动的基础承载零件。从实际使用场景来看，这类叉端零件需要同时承受径向铰接载荷与轴向的拉压载荷，在指关节组件中，它需要配合铰接销轴完成相邻指节的相对转动，既要保证转动过程无卡滞，又要限制非转动方向的窜动，避免关节出现松旷影响动作精度。

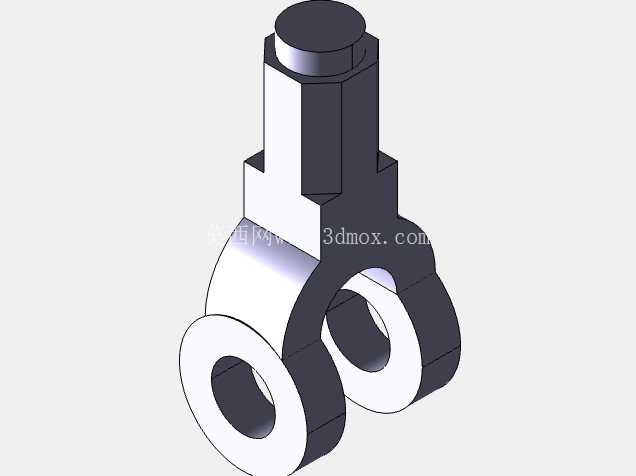

设计过程中首先明确了安装边界约束：上部的方柱带凸台结构是与上一级指节的安装配合位，方柱结构可以有效传递扭矩，避免转动过程中配合面出现打滑，顶部的圆柱凸台则是轴向定位面，安装时卡入上一级指节的对应沉孔内，限制零件的轴向窜动，方柱的边长与凸台直径的差值控制在合理范围，既保证定位强度，又避免装配时出现干涉。下部的双叉耳结构是铰接配合位，两个同轴的通孔用于穿装铰接销轴，孔的同轴度公差需要严格控制，否则会导致销轴装配后出现别劲，加速铰接面的磨损，叉耳的间距根据配套的下一级指节连接端厚度确定，预留0.1-0.2mm的装配间隙，保证转动灵活的同时不会出现过大的横向晃动。

从功能特性来看，该零件的整体结构采用一体化成型设计，上部方柱与下部叉耳的过渡位置做了圆弧过渡处理，避免应力集中，因为在关节承受冲击载荷时，过渡位置是应力集中的高发区域，合理的圆角设计可以大幅提升零件的疲劳强度，延长使用寿命。叉耳的厚度经过载荷校核，在满足额定拉压载荷的前提下尽可能做轻量化处理，避免指关节组件整体重量过大，影响末端动作的响应速度。铰接孔的内壁设计有较高的表面粗糙度要求，若采用金属材质加工，孔内可加装衬套来降低磨损，后期维护时仅需更换衬套即可，无需更换整个叉端零件，降低维护成本。

在实际选型适配时，需要重点核对几个安装尺寸：上部方柱的截面尺寸与配合长度，要与上一级指节的安装方孔匹配，保证装配后无松动；顶部凸台的直径与突出高度，要适配沉孔的尺寸，保证轴向定位可靠；下部叉耳的内间距、铰接孔的直径以及孔中心到方柱定位面的距离，这些尺寸直接决定了关节的转动半径与活动角度范围，若尺寸偏差过大，会导致关节转动到极限位置时出现结构干涉，无法达到设计的活动角度。另外，零件的整体高度也要控制在安装边界内，避免指关节收拢时与相邻结构发生碰撞。

从建模逻辑来看，该零件采用基础特征叠加的建模方式，首先绘制下部叉耳的轮廓草图，拉伸得到双叉耳的基础实体，再绘制上部方柱与凸台的草图，拉伸叠加到叉耳主体上，之后对过渡位置添加圆角特征，最后对铰接孔、方柱的棱边做倒角处理，去除锐边避免装配时划伤操作人员，也能引导零件顺利装入配合位。建模过程中所有配合尺寸都采用参数化驱动，方便后续根据不同的负载需求调整叉耳厚度、铰接孔直径等参数，快速衍生出不同规格的同系列零件，适配不同负载等级的指关节组件需求。在结构验证阶段，需要对零件做有限元受力分析，模拟最大载荷下的应力分布，重点检查叉耳与主体连接位置、方柱根部的应力值，确保安全系数满足设计要求，避免使用过程中出现断裂失效。
