带半圆卡槽的C型机用定位支撑构件

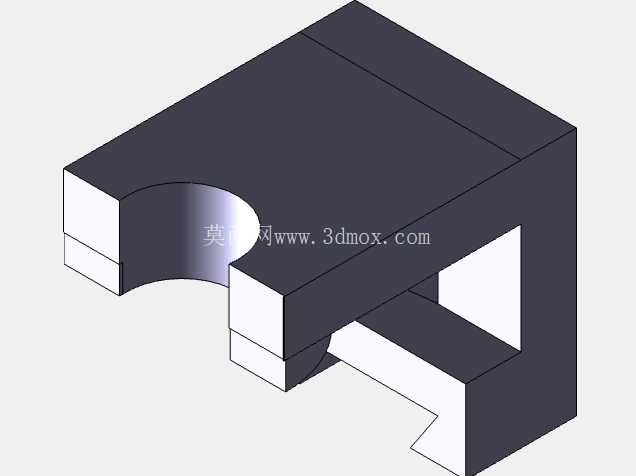

　　这类带半圆卡槽的C型支撑构件，在中小型自动化装配线的工位定位、小型专用机床的工件辅助支撑场景中应用十分广泛，很多时候作为非标工装的基础拼接件使用，不需要额外定制复杂的一体基座，通过标准螺栓孔就能快速和铝型材框架、钢板工作台面完成固定，适配不同工位的支撑高度需求。从结构功能来看，构件上方的半圆卡槽是核心功能位，主要用来承托圆柱形的轴类工件、导向光轴或者小型气动管路，卡槽的圆弧面做了贴合设计，和被支撑件的接触面能达到60%以上的包覆率，避免支撑时出现线接触导致的应力集中，防止工件表面被压出划痕，也能减少支撑过程中的晃动偏移。

　　C型的开口结构不是随意设计的，下方的镂空区域是为了给安装在构件下方的检测传感器、气管接头或者小型压紧气缸留出安装空间，不需要额外抬高构件的整体高度，就能实现下方功能件的布局，有效压缩工装的整体占用空间，在工位排布紧凑的装配线上，这种空间利用率的提升能减少整条线的占地面积。设计这类构件的时候，首先要确认半圆卡槽的直径公差，因为要和被支撑的圆柱件配合，卡槽的直径一般比被支撑件大0.02到0.05mm，既保证工件能顺利放入卡槽，又不会出现过大的间隙导致定位偏移；构件的整体壁厚要根据支撑负载计算，常规工况下支撑5kg以内的工件时，侧壁厚度不小于8mm就能满足刚性要求，不会因为长期受力出现侧壁变形。安装边界方面，构件的底部平面是安装基准面，平面度要求控制在0.02mm以内，保证和安装台面贴合后不会出现倾斜，底部预留的两个沉头安装孔，孔位间距按照标准铝型材的槽距设计，能直接适配40系列、50系列的工业铝型材安装，不需要额外加工转接板；构件的侧边也预留了小型螺纹孔，用来安装行程开关的触发片或者工件到位检测的传感器支架，不需要在构件上二次钻孔攻丝，减少现场改装的工作量。

　　从实际使用的角度看，这类构件的边角都做了C1的倒角处理，没有尖锐的毛刺，安装调试的时候不会划伤操作人员的手套或者手部，半圆卡槽的边缘也做了微小的倒圆，工件放入的时候不会因为磕碰出现边角崩缺，不管是用45号钢加工做发黑处理，还是用铝合金加工做阳极氧化，都能满足不同工况的使用需求，在有切削液的机加工工位使用时，C型的开口结构也能让切削液和切屑顺利从下方镂空处排出，不会堆积在构件内部造成清洁困难，长期使用也不会因为切屑堆积导致卡槽定位精度下降。

　　很多设计新手做这类支撑件的时候，容易把整体做成实心方块，不仅增加了零件的重量，还浪费加工材料，而且没有预留下方的安装空间，导致后续要加装传感器的时候只能把零件垫高，反而降低了整体的刚性，这种带镂空的C型结构，在保证整体刚性的前提下，比实心结构减重40%左右，加工的时候也能减少铣削的材料去除量，缩短加工周期，降低零件的加工成本。另外，构件上方的平面部分也可以作为小型工件的支撑面使用，当不需要支撑圆柱件的时候，把半圆卡槽用配套的镶块填补，就能变成一个平面支撑座，实现一物多用，减少工装备件的种类，降低生产现场的备件管理成本。
