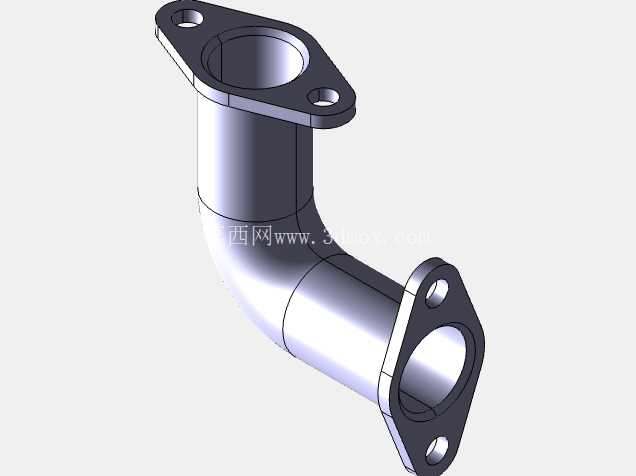

带双法兰安装结构的90度弯管

　　这类带双法兰安装位的90度弯管，常见于中小型内燃机的进气支路、液压系统的回油管路、压缩空气输送的分支管路中，核心作用是在有限的安装空间内完成管路走向的90度转向，同时通过两端的法兰结构实现与相邻管路、阀体或者设备接口的刚性密封连接，避免管路弯折带来的流阻骤升问题。从结构设计来看，两端的法兰均采用菱形安装面，每个法兰面设置两个螺栓过孔，这种非圆形的法兰结构相比常规圆形法兰，能在保证连接强度的前提下缩小安装占用的平面空间，尤其适合安装面局促、周边有其他零部件干涉的设备舱内部布局。

　　设计时首先要匹配两端对接接口的通径尺寸，弯管主体的内径要与对接管路保持一致，避免通径突变造成的流体紊流，管壁厚度根据管路输送介质的工作压力确定，常规低压流体输送场景下壁厚取通径的1/8到1/6即可满足强度要求，若用于高压液压回路则需要额外计算壁厚的承压余量，同时在弯管的圆弧过渡段做增厚处理，抵消弯折处的应力集中问题。两端法兰的密封面采用平面加工，不需要额外加工密封槽，安装时配合耐油橡胶垫片或者金属缠绕垫片即可实现密封，法兰上的螺栓过孔位置需要严格匹配对接件的安装孔位，孔距公差控制在±0.1mm以内，避免安装时出现螺栓无法穿入的问题，法兰与弯管主体的连接位置做圆角过渡，减少焊接或者一体成型时的应力集中，防止长期受振动影响出现焊缝开裂或者结构断裂的问题。

　　弯管的转弯半径设计也需要结合实际场景调整，过小的转弯半径会大幅提升流体经过时的阻力，还会增加介质对管壁的冲刷磨损，过大的转弯半径则会占用更多安装空间，常规工况下转弯半径取管路通径的1.5倍到2倍之间，能在流阻控制和空间占用之间取得较好的平衡。实际安装时，两端法兰通过螺栓锁紧后，弯管本身可以承担一部分管路的支撑作用，不需要额外设置管夹固定，这也是法兰连接弯管相比插接式弯管的优势，尤其在有持续振动的设备上，法兰连接的防松脱表现远优于卡接或者插接结构。

　　建模过程中需要重点关注弯管内壁的顺滑度，圆弧过渡段不能出现台阶或者褶皱，否则实际使用时会在紊流的长期冲刷下出现局部磨损穿孔，同时法兰的安装面要保证与弯管端面的垂直度，避免安装后出现密封面贴合不严导致的泄漏问题。这类弯管如果用于进气系统，还需要在内壁做光滑处理，减少进气阻力提升进气效率，如果用于液压油或者冷却液输送，则需要考虑材料的耐腐蚀性，根据输送介质选择对应的金属或者工程塑料材质，同时在法兰密封面做相应的表面处理，提升密封可靠性。在设备布局阶段，这类弯管的安装边界需要提前核算，要预留出螺栓安装的操作空间，保证扳手可以顺利伸入拧紧法兰螺栓，同时弯管外侧要与周边其他零部件保留至少5mm的间隙，避免设备运行时的振动导致弯管与其他部件发生碰撞磨损。
