乘用车辆传动前轴结构三维设计

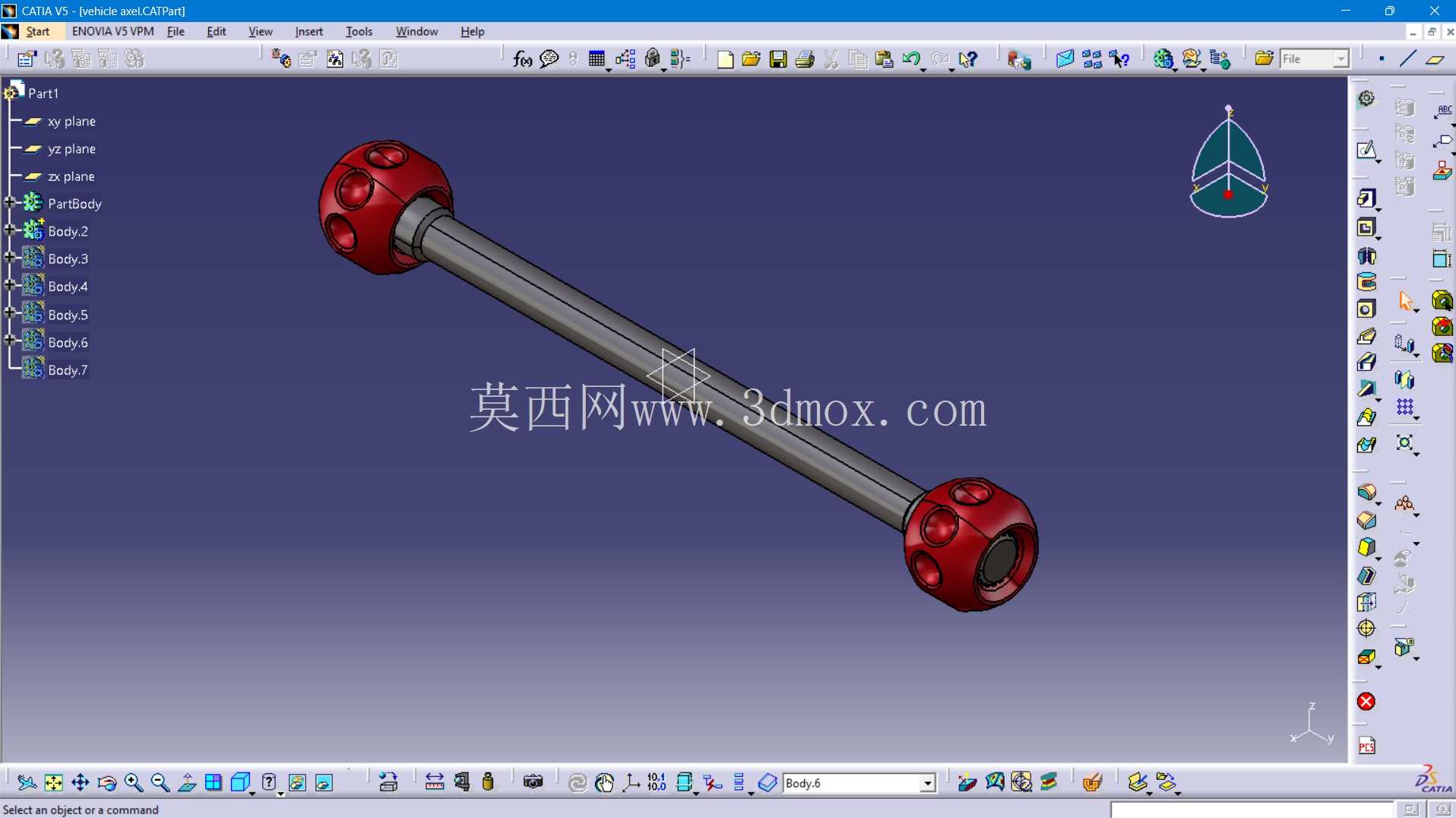

　　本次呈现的前轴结构，主要适配前置前驱布局的乘用车辆，作为底盘行走系统与动力传输系统的交叉核心部件，承担着将变速器输出端动力传递至前轮、同时承载前部车身载荷、配合转向机构完成转向动作的多重作用，在整车行驶过程中，既要承受起步、加速时的扭矩冲击，也要过滤颠簸路面传递的径向、轴向交变载荷，是保障车辆行驶安全性与动力传递效率的关键结构。从结构设计逻辑来看，该前轴采用分段式等速传动布局，中间轴段采用高强度合金钢结构，表面做硬化处理以应对长期转动带来的磨损，两端的球笼式等速万向节外壳采用锻造成型后精加工的工艺，内部预留保持架、钢球的安装腔室，能够在车轮随悬架跳动、转向产生角度变化时，始终保持动力传输的等速特性，避免转速波动带来的传动抖动与部件异常磨损。

　　两端的法兰连接结构，分别匹配差速器输出端与轮毂轴承单元的安装孔位，法兰盘上的螺栓孔位置度公差控制在0.02mm以内，保证装配后传动的同轴度，降低高速转动时的动不平衡量。安装边界方面，该前轴的总长度根据车型轮距参数设定，中间轴段的直径匹配发动机最大输出扭矩的强度要求，在极限扭矩工况下的安全系数不低于2.5，避免急加速、脱困工况下出现轴段扭断的失效风险；两端万向节的最大摆角达到32度，能够满足车辆最大转向角度的设计要求，同时在悬架上下跳动行程达到120mm时，万向节的伸缩段可以自由补偿长度变化，不会出现运动干涉。

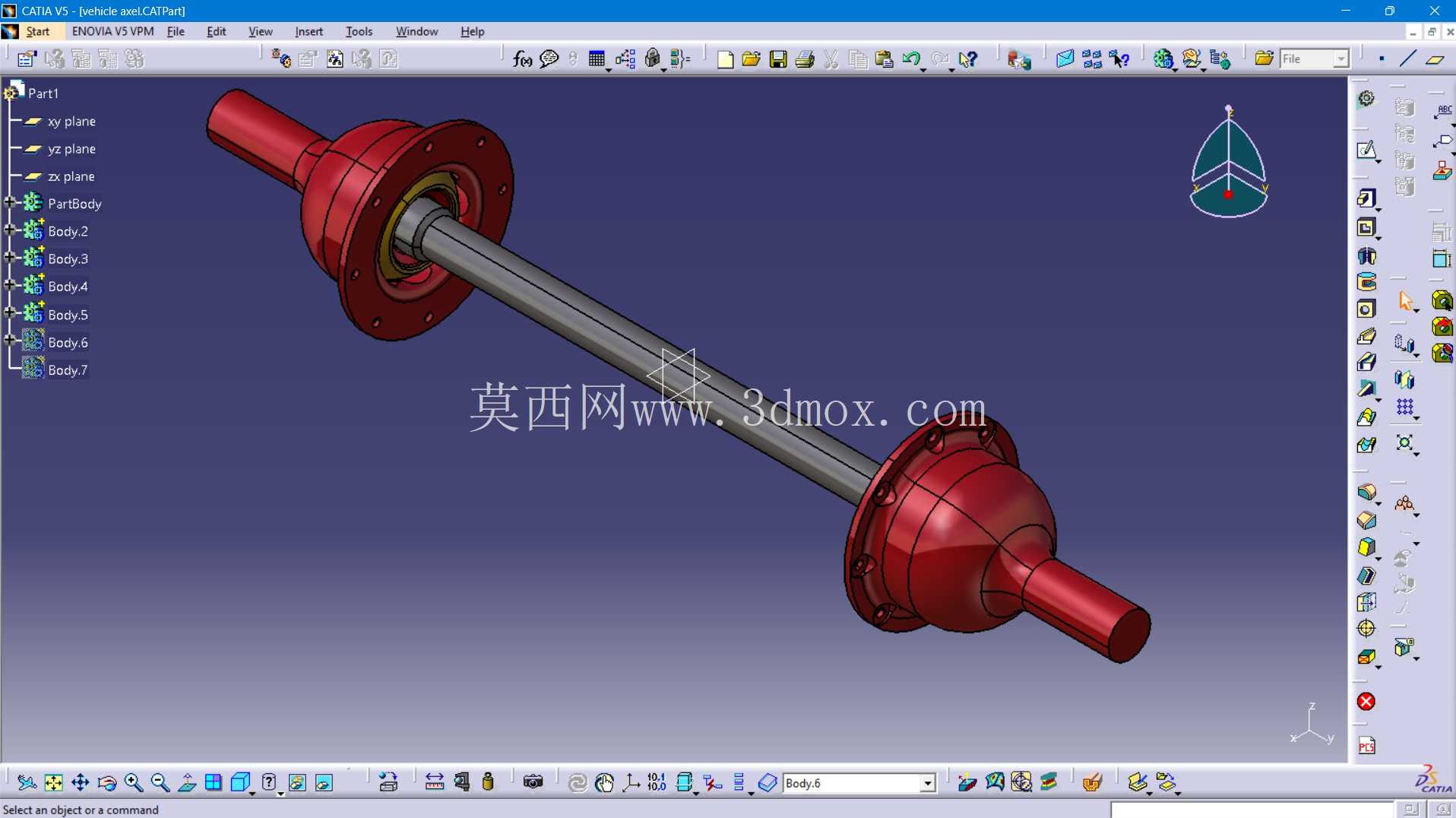

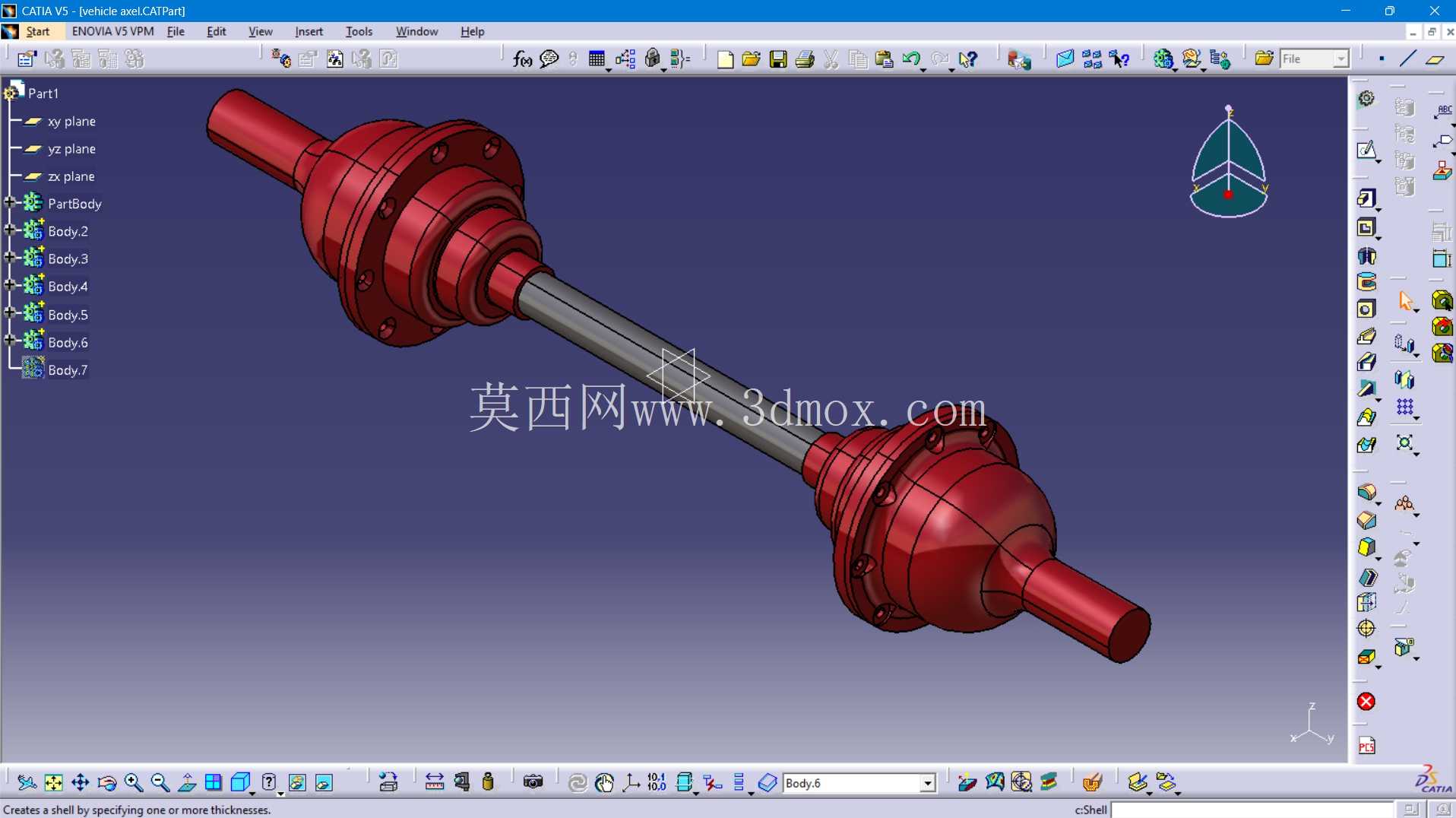

　　在实际整车装配场景中，该前轴的安装需要配合轮毂单元、转向节、下摆臂、减震器总成等部件完成，装配时需要在万向节防尘套内部填充指定牌号的润滑脂，防尘套采用耐油耐老化的橡胶材质，通过卡箍固定在万向节外壳与轴段上，防止泥水、沙尘进入万向节内部造成钢球与滚道的磨损，延长部件的使用寿命。从建模细节来看，该结构完整还原了所有装配特征，包括法兰盘的安装倒角、轴段的卡簧槽、万向节外壳的加强筋结构、防尘套的褶皱形态，每一处特征都对应实际加工与装配的工艺要求，没有冗余的非功能结构，所有圆角、拔模斜度都符合锻造与机加工的工艺规范，可直接用于结构校核、运动仿真、装配干涉检查等设计环节，也可作为汽车底盘相关课程的教学演示模型，帮助从业者理解前驱车型前轴的动力传递路径与载荷承载逻辑。

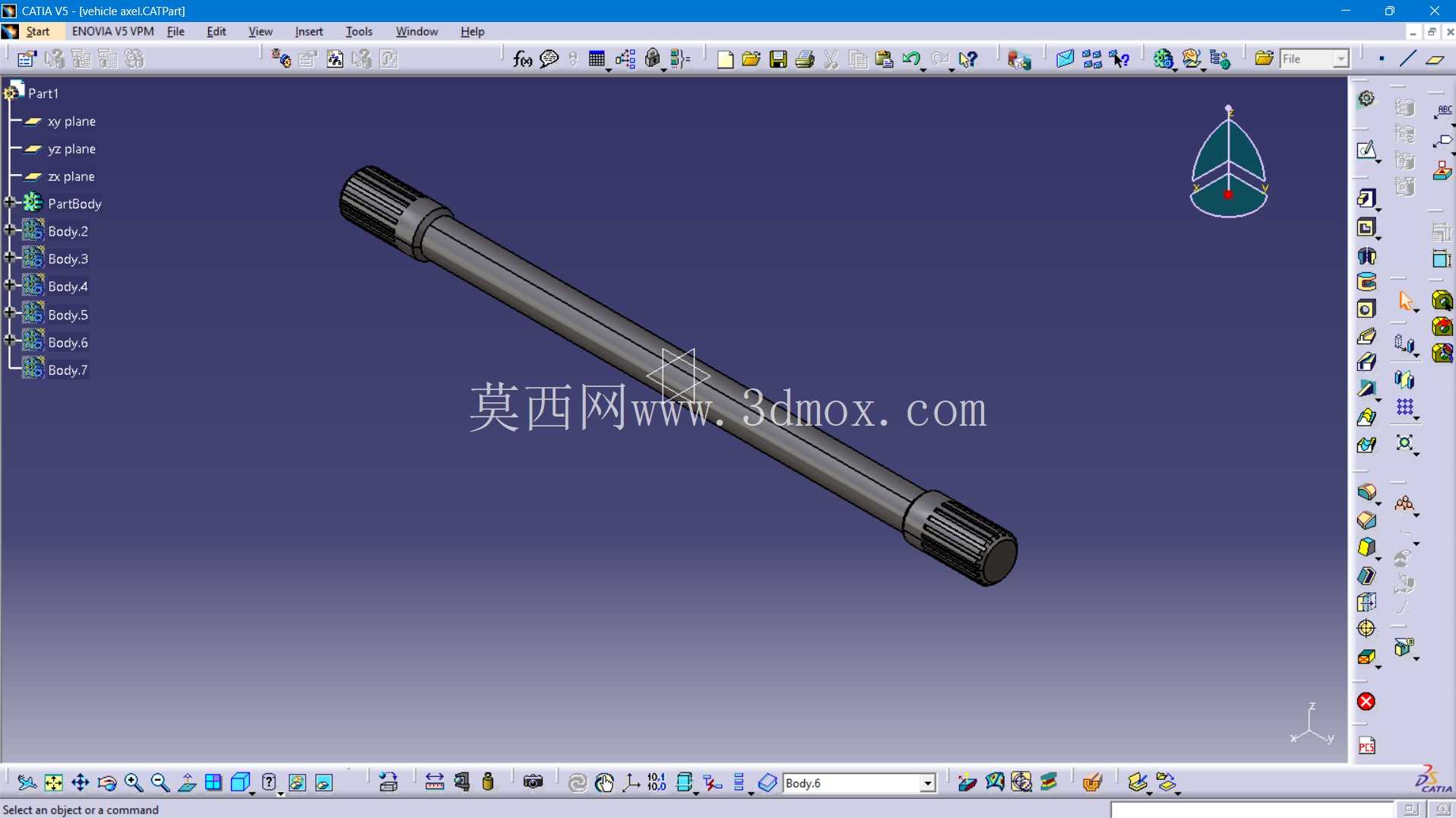

　　在日常行驶工况下，该前轴的转动惯量经过优化设计，中间轴段采用空心结构设计（在满足强度要求的前提下），有效降低了非簧载质量，提升车辆的操控响应性与行驶平顺性，两端的连接花键采用渐开线花键形式，齿面做淬火处理，花键配合的间隙控制在合理范围，既保证装配便利性，也避免传动过程中出现花键冲击异响。针对不同的动力配置，该结构可以通过调整轴段直径、万向节钢球数量来适配不同的扭矩承载需求，小排量自然吸气车型可采用直径更小的轴段与六钢球万向节，大排量涡轮增压车型则采用更粗的轴段与八钢球万向节，结构具备良好的衍生适配性。
