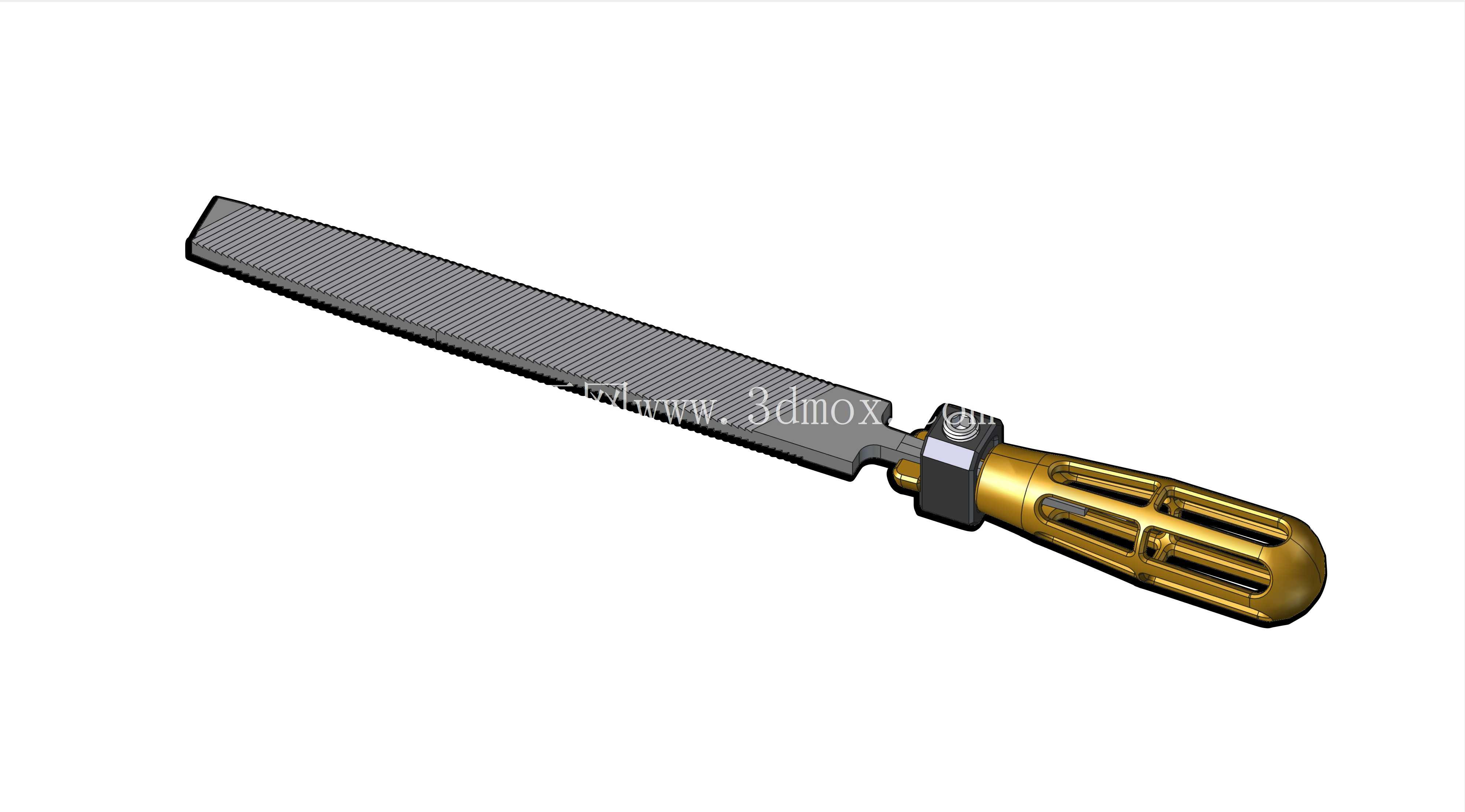

扁形钳工手锉五金工具三维结构

这款扁形手锉是金属钳工作业场景中最常用的手动锉削工具，日常在机加工车间的修配工位、模具维修班组、五金装配产线的边角修整环节都能见到它的身影，主要承担小余量金属去除、工件棱边倒角、配合面修配、异形轮廓修整的作业任务，相比角磨机、砂带机这类电动打磨设备，手锉的切削量可控性更强，不会因为进给过量导致工件尺寸超差，尤其适合公差要求在0.02-0.1mm区间的配合面修配作业，是设备维修、模具调试、单件小批量零件加工场景下不可或缺的手动工具。

从结构设计来看，这款手锉分为锉身与手柄两个核心功能段，锉身采用扁平长条式结构，工作段截面为矩形，锉身工作面上排布有规律的单向切削齿纹，齿纹方向与锉身轴线呈固定夹角，这种齿纹排布方式可以保证向前推进锉刀时形成连续切削，回退时不会刮伤已加工表面，能有效降低锉削作业的表面粗糙度。锉身的非工作端设计有缩径的安装舌，用于和手柄实现可靠连接，连接位置设置有金属加固箍，既可以避免手柄在敲击、受力时出现端部开裂，也能限制锉身的轴向窜动，保证锉削作业时的力传递稳定性。手柄采用镂空式的流线型结构，握持段的曲面完全贴合人手握持时的掌心轮廓，镂空槽设计一方面可以降低手柄整体重量，减少长时间握持作业的手部疲劳，另一方面在沾有切削液、金属碎屑的作业环境下，能起到防滑排屑的作用，避免施力时手滑导致的工件刮伤或人员磕碰。

从尺寸边界来看，这款手锉的锉身工作长度适配常规6英寸级钳工锉的通用尺寸规格，整体长度控制在单手握持作业的舒适区间，锉身宽度从靠近手柄端向锉尖方向缓慢收窄，这种渐变宽度设计既可以保证大面锉削时的有效接触面积，也能利用较窄的锉尖部分完成狭小缝隙、内角位置的修整作业。锉身的厚度控制在合理区间，既保证了锉削大平面时的整体刚性，不会因为施力过大出现锉身弯曲导致加工面中凸，也保留了一定的弹性，适配曲面过渡位置的修形作业。安装舌与手柄的配合深度经过匹配设计，保证锉身承受侧向力时不会从手柄中脱出，满足钳工锉削作业中不同角度施力的使用需求。

在实际使用场景中，这款手锉可以适配多种材质的加工需求，除了常规的碳钢、铸铁类金属零件修配，也可用于硬质塑料、铜铝等软金属的边角修整，不同的推进力度可以实现从粗锉去余量到细锉修光的不同作业效果。设计过程中充分考虑了手动工具的人机工程特性，手柄的重心位置靠近握持段，长时间作业时不会因为重心靠前增加腕部负担，锉身的齿纹密度兼顾了切削效率与加工表面质量，不需要频繁更换不同粗细的锉刀就能完成多数常规修配作业。连接部位的加固结构可以承受锉削作业中常见的轻微敲击、撬动等非常规受力，避免工具过早出现结构损坏，适配车间复杂作业环境下的耐用性要求。对于三维建模从业者而言，这款手锉的结构细节可以作为手动五金工具类模型的典型参考，其齿纹排布、手柄曲面、连接结构的设计逻辑，也能为同类手动工具的结构设计提供实际参照，帮助建模人员更准确地还原五金工具的真实结构特征与功能细节。
