罗茨式流体输送泵壳体结构设计

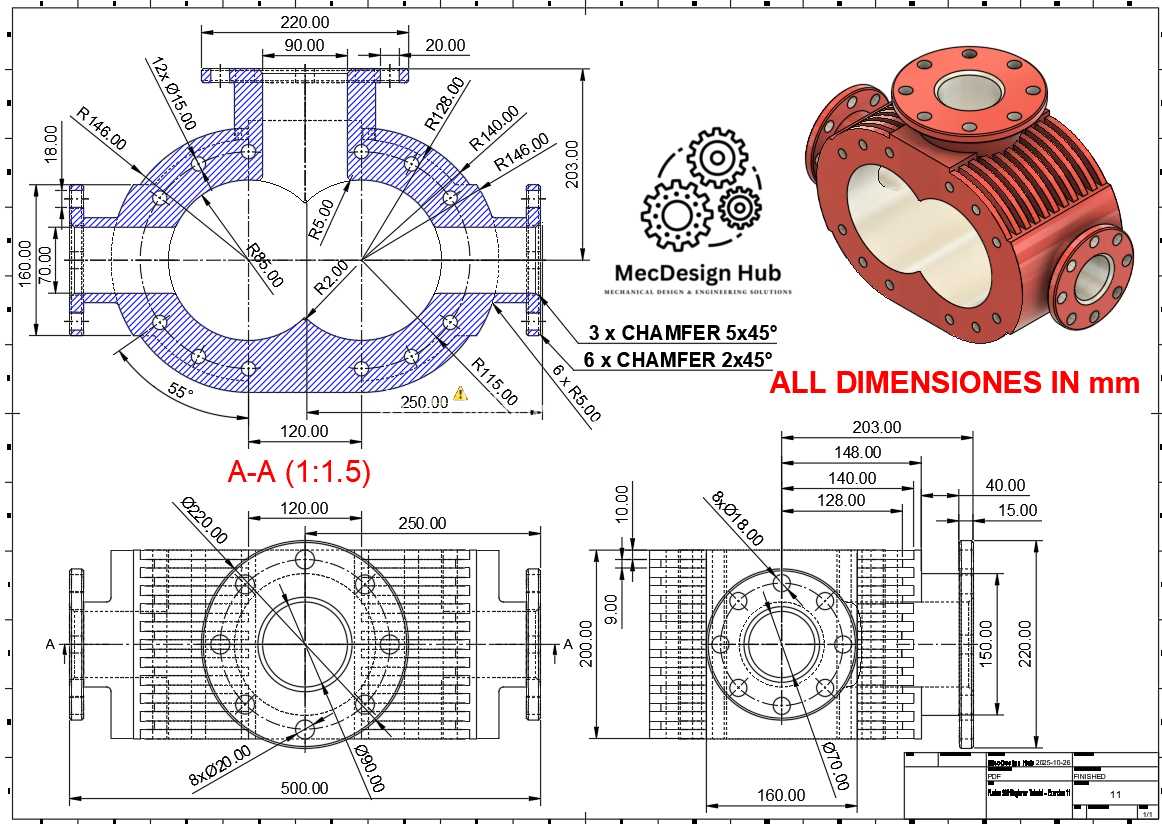

　　该结构为容积式流体输送设备的核心承压壳体，常见于罗茨鼓风机、罗茨真空泵以及正排量流体输送泵的主机装配环节，作为整台设备的包容构件，承担着容纳双转子同步运转、隔离介质外溢、对接上下游管路、承载整机安装载荷的多重作用，在污水处理曝气、粉体气力输送、化工负压抽取、水产养殖增氧等工况场景中，这类壳体的结构精度直接决定整台设备的容积效率与运行可靠性。从结构设计逻辑来看，壳体采用中间段带轴向散热筋的筒形主体搭配两端端盖连接法兰的布局，主体腔体为对称8字形双圆柱贯通腔，腔体内壁加工精度需控制在IT7级以内，表面粗糙度不高于Ra1.6，确保转子运转时间隙均匀，避免出现转子擦碰壳体或者介质内泄量超标的问题。

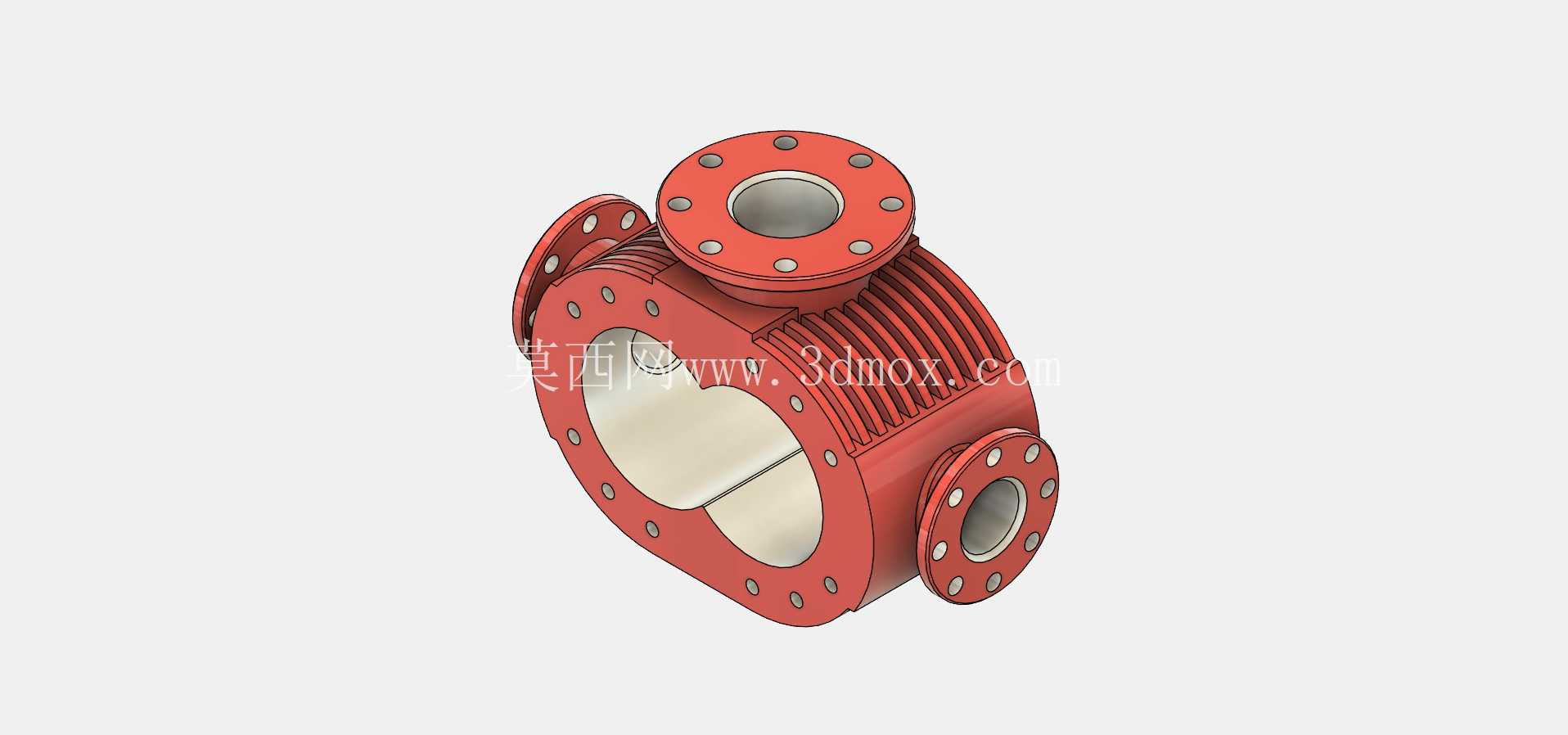

　　中间段外圆周均匀分布的轴向散热筋并非装饰结构，当设备输送压缩性介质时，腔体内因介质压缩产生的热量会通过壳体壁传导至散热筋，借助设备运转时带动的周边空气对流完成自然散热，无需额外配置冷却夹套即可满足中低压工况下的温升控制要求，有效压缩整机的结构尺寸与制造成本。壳体上共设置四处法兰接口，顶部垂直向上的法兰为设备的介质出口，侧方水平布置的大口径法兰为介质入口，另外两处斜向布置的小口径法兰可根据实际工况需求作为压力表接口、泄压阀接口或者吹扫清洁接口使用，所有法兰的密封面均采用凸面结构，适配耐油橡胶石棉垫或者金属缠绕垫的静密封要求，法兰螺栓孔采用跨中布置方式，避免安装时密封垫压合不均出现泄漏。

　　两端的圆形法兰为端盖安装基准面，法兰端面上的螺纹孔位置度公差需控制在0.05mm以内，确保端盖安装后轴承座的同轴度符合转子装配要求，避免转子运转时出现偏磨导致的振动超标问题。从安装边界来看，壳体底部的安装脚采用一体化铸造结构，安装孔中心距需匹配常规通用机架的安装尺寸，安装面平面度公差不大于0.1mm，确保设备安装后无附加安装应力，避免长期运行出现壳体变形。设计过程中需重点考量壁厚的均匀性，主体腔体壁厚根据承压等级不同通常设置在8-12mm区间，散热筋厚度为壁厚的0.6-0.8倍，法兰连接处做局部加厚处理，避免铸造过程中出现缩孔、缩松等缺陷，同时壳体的过渡圆角均设置为R3-R5，降低应力集中系数，满足1.5倍额定压力的水压试验要求。

　　在建模过程中，需优先完成腔体的对称曲面构建，确保双圆柱腔的中心距与转子直径的匹配关系符合容积效率计算要求，所有法兰接口的位置需提前对接管路设计标准，避免后续装配出现管路干涉问题，散热筋的排布需兼顾散热面积与铸造拔模要求，筋条之间的间距不小于15mm，确保铸造时砂模可以顺利填充。
