内螺纹连接球阀组件结构设计

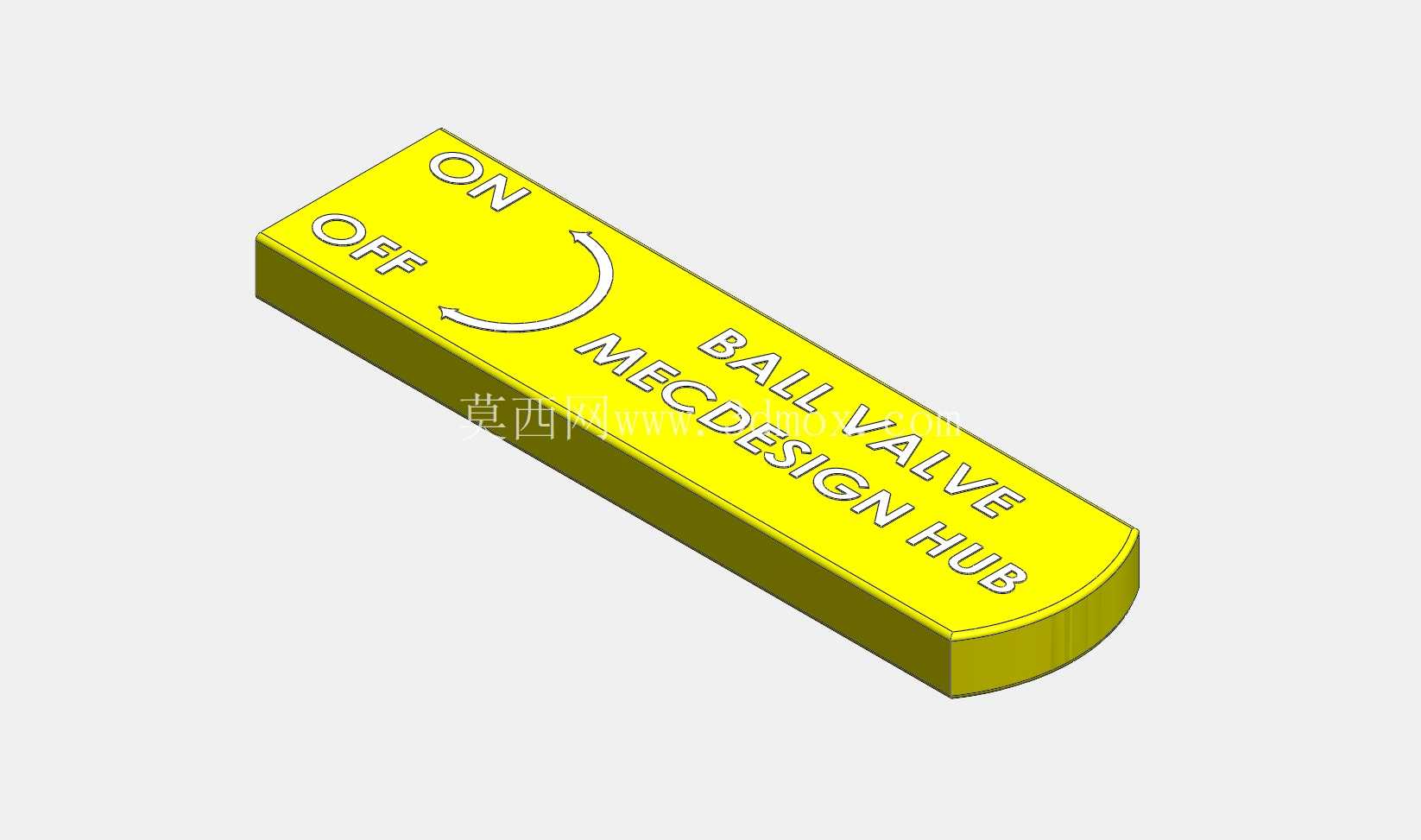

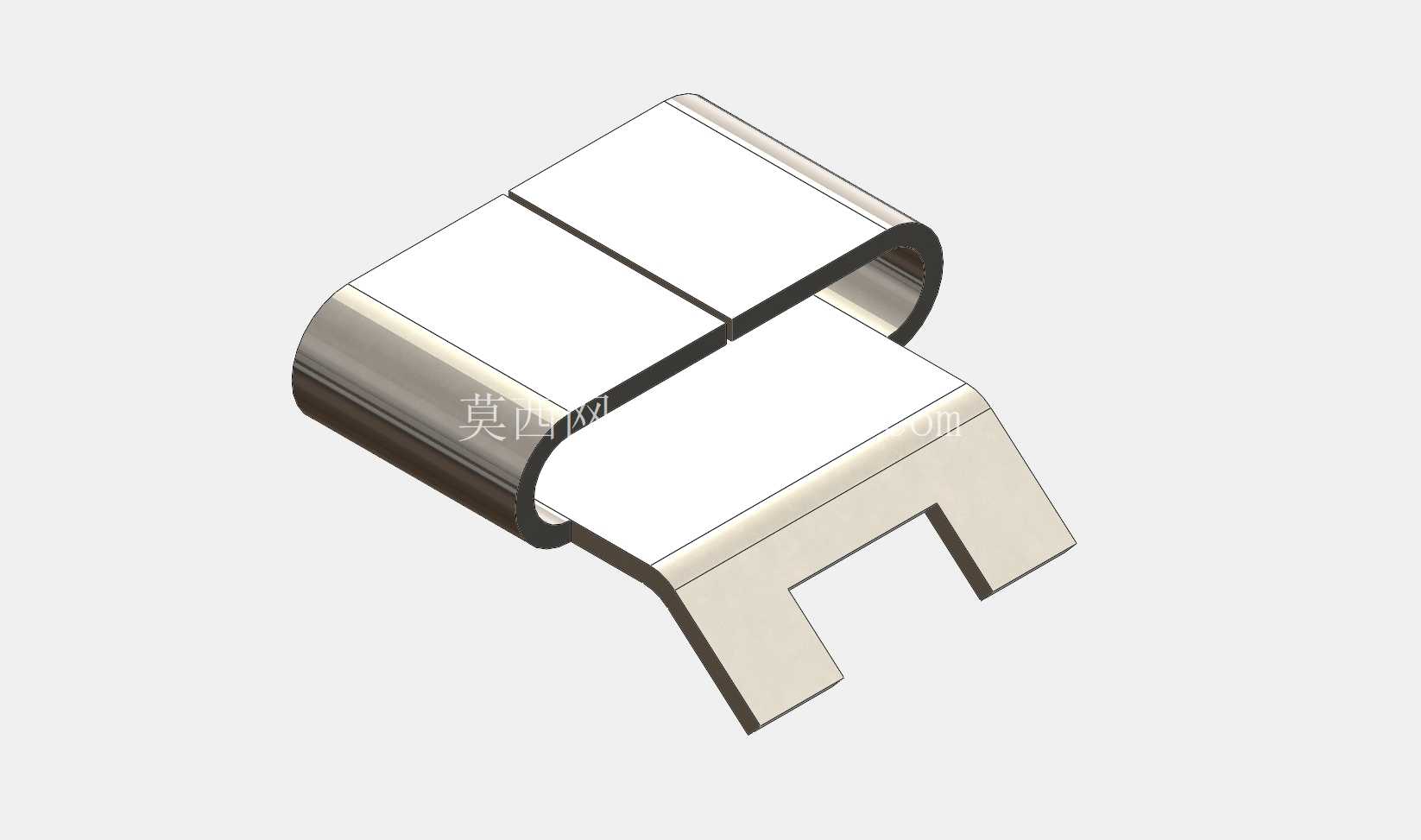

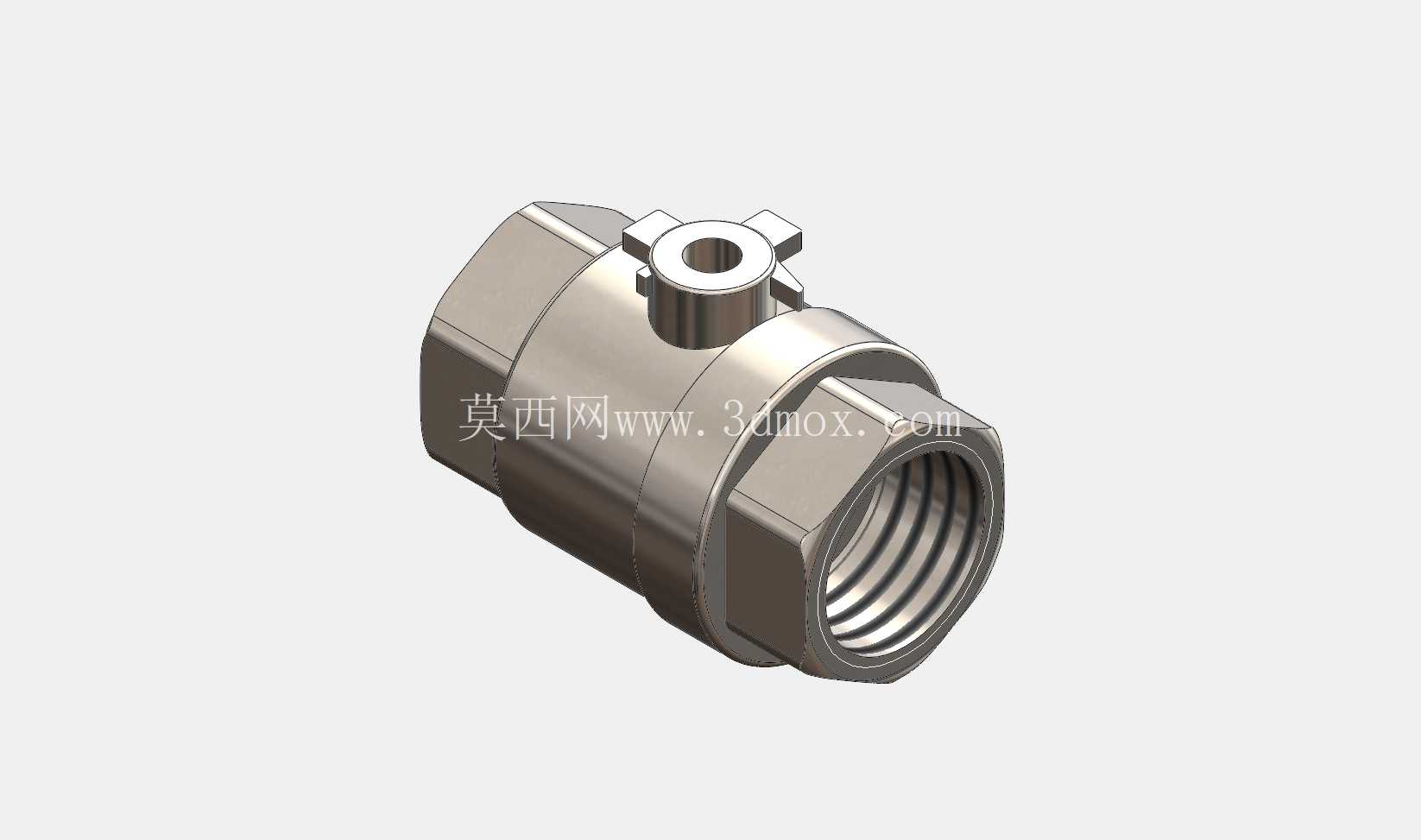

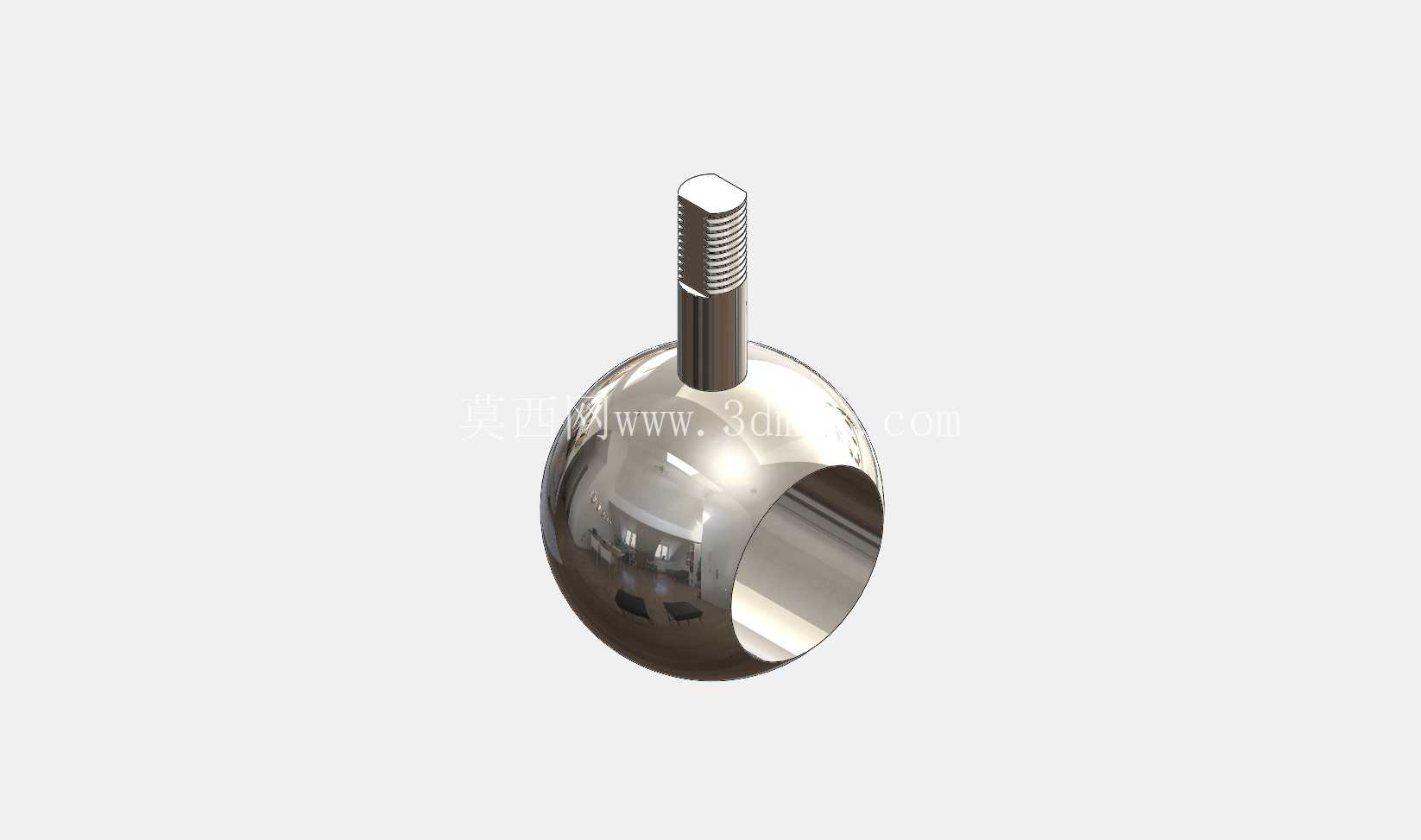

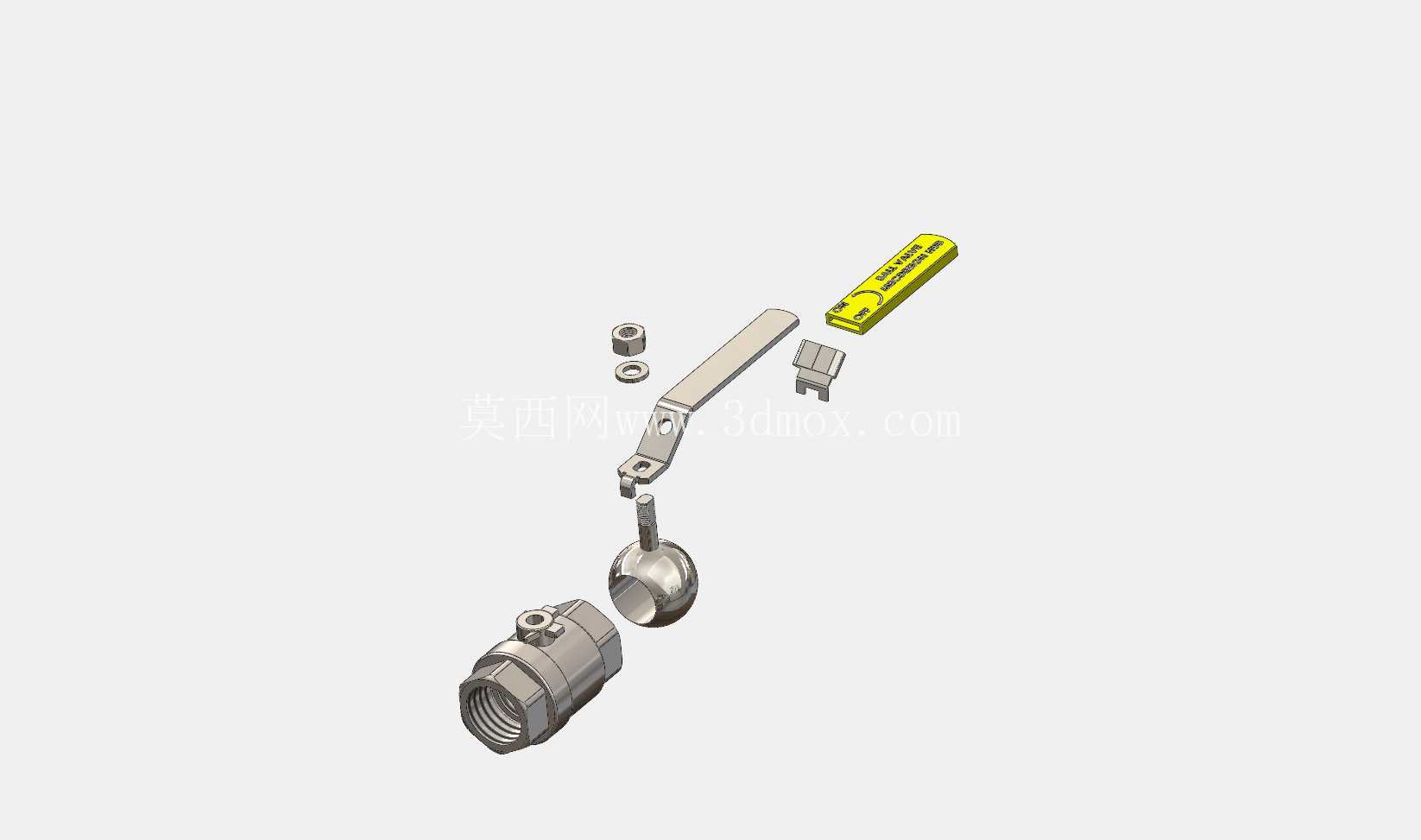

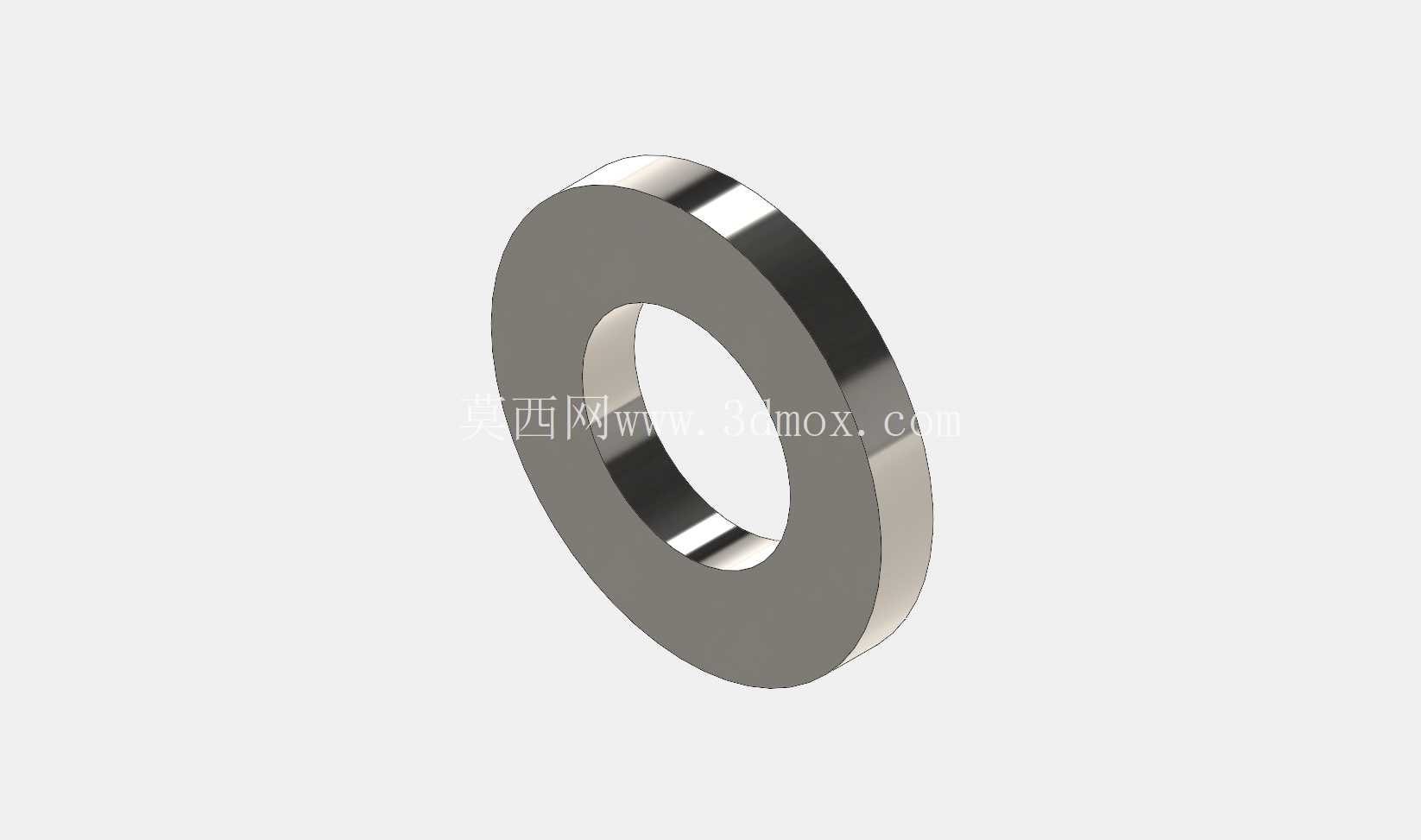

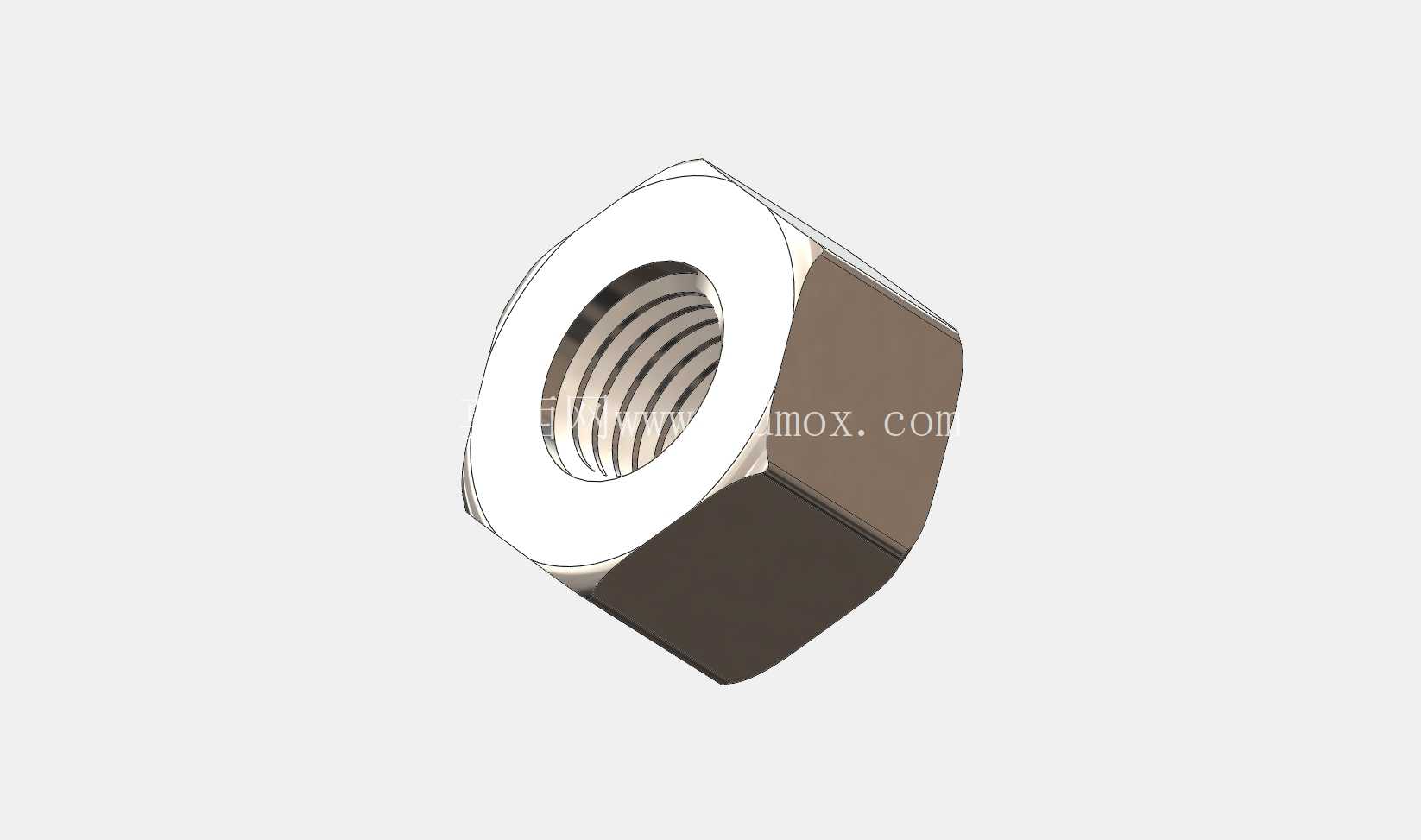

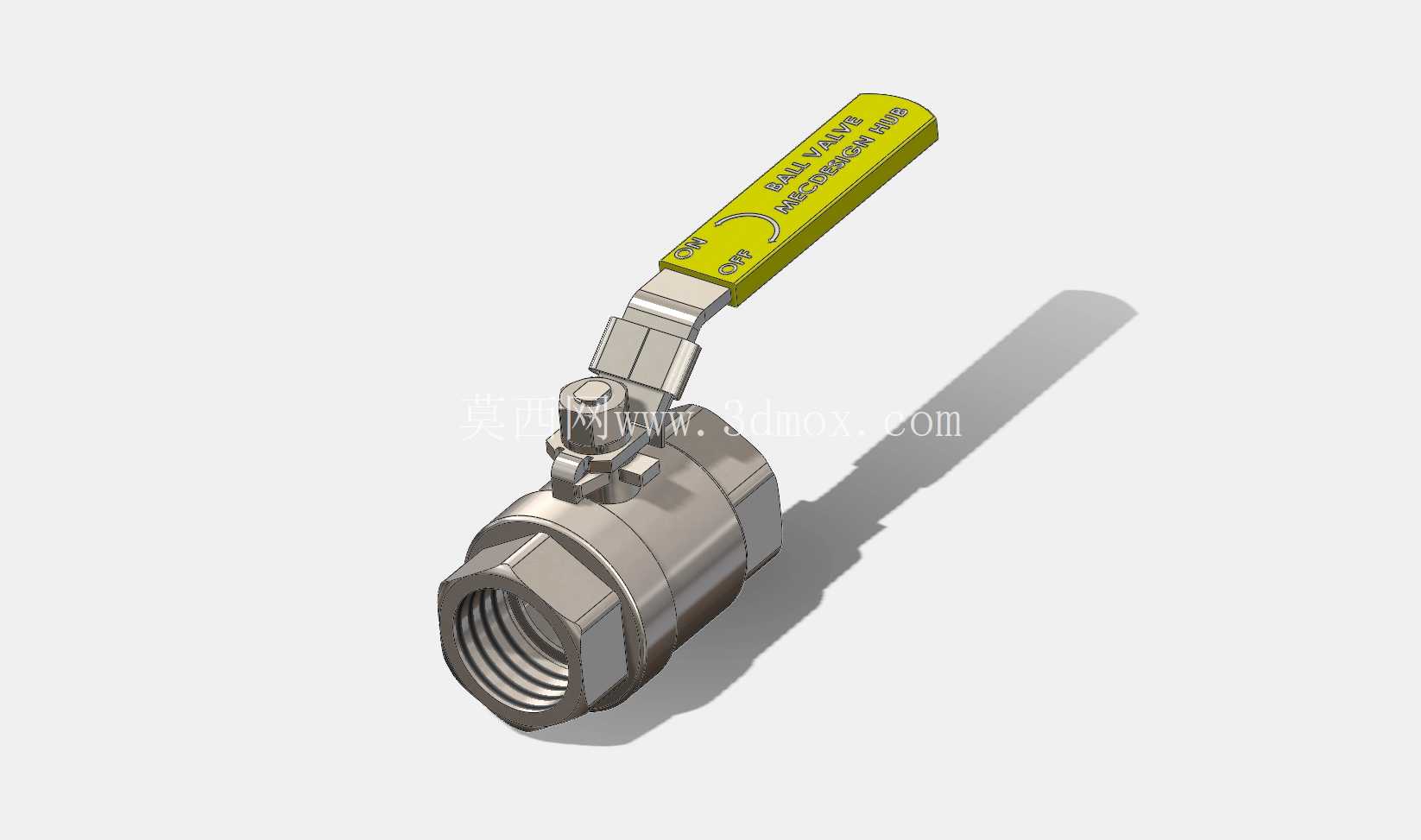

这款内螺纹球阀的三维结构设计，核心围绕民用给排水、小型工业流体管路、暖通循环系统的通断控制需求展开，日常工况下适配公称通径DN15到DN50的管路场景，可承受常规1.6MPa工作压力，适用介质涵盖常温清水、润滑性油品、低压蒸汽等非强腐蚀流体，在户内供水支管、设备冷却循环支路、小型气动控制回路中都能见到这类结构的应用。从实际使用逻辑出发，设计时优先考虑了手动操作的力矩合理性，手柄长度经过反复校核，普通人手无需借助额外工具即可完成90度开关动作，开关到位时手柄与管路轴线平行对应全开、垂直对应全关，现场操作人员无需额外标识即可快速判断阀门状态，避免误操作风险。整个组件的结构拆分完全遵循实际加工装配逻辑，核心包含阀体、阀杆、球体、密封座、手柄、压紧螺母、垫圈几个关键部件，阀体采用两端内螺纹接口，安装时直接与外螺纹管路端旋合即可，无需额外焊接或法兰对接，大幅降低现场安装的工时成本，安装边界预留了足够的扳手操作空间，不会出现相邻管路干涉导致无法拧紧的问题。球体作为核心截流件，采用通孔直径与管路通径等径的全通径设计，流体通过时几乎没有压损，不会出现节流导致的管路压降过大问题，也不容易在阀腔内部积存介质杂质，减少长期使用后的结垢卡滞风险。密封结构采用双重密封设计，球体与阀座之间的软质密封件保证零泄漏，阀杆与阀体配合处的填料密封则防止阀杆转动时出现外漏，压紧螺母可在长期使用出现密封磨损时，适当调整压紧力补偿密封量，无需整体更换阀门即可延长使用寿命。建模过程中采用全参数化关联设计，所有配合尺寸均设置了参数关联，修改公称通径参数时，阀体壁厚、球体尺寸、阀杆直径、手柄长度都会按照设计规范自动匹配调整，可快速衍生出不同通径规格的同系列产品模型，大幅提升系列化设计的效率。运动仿真部分完全还原实际操作逻辑，模拟了手柄从全关到全开的90度转动过程，验证了阀杆与球体的传动配合无卡滞，手柄转动行程无结构干涉，同时校核了全开状态下球体通孔与管路通道的对中度，避免出现通流面积打折的问题。材质搭配上参考行业通用方案，阀体、阀杆、球体采用不锈钢材质，适配轻度腐蚀工况也可选用普通黄铜材质做民用供水场景，密封件根据介质温度可选丁腈橡胶或氟橡胶，手柄采用带防滑纹路的包覆设计，表面模压开关方向标识，即使在光线不佳的设备夹层内也能准确操作。从结构强度角度，建模时对阀体壁厚做了冗余设计，完全满足公称压力下的强度要求，不会出现水压试验时阀体开裂的问题，阀杆采用防飞出结构设计，即使内部带压状态下松开压紧螺母，阀杆也不会被介质压力顶出造成安全事故。整个模型的几何细节完全还原实际加工特征，阀体的外六角结构、螺纹收尾、密封槽尺寸都严格遵循相关五金件标准，可直接导出工程图用于生产加工，也可用于流体管路系统的装配模拟，提前排查管路布置时的安装空间问题，避免现场安装时才发现阀门操作空间不足的返工问题。
