CATIA设计外啮合旋转齿轮泵结构

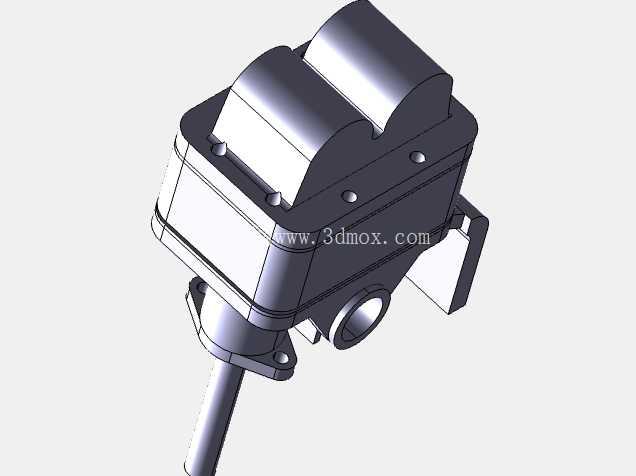

在液压传动系统与低压流体输送工况里，外啮合旋转齿轮泵是应用覆盖极广的动力元件，从机床液压站的压力供给、工程机械的辅助液压回路，到小型燃油输送、润滑系统的介质循环，都能见到这类结构的身影。这套三维结构完整还原了齿轮泵的全部核心组成，包含相互啮合的驱动齿轮与从动齿轮、包裹齿轮副的泵壳主体、伸出端的动力输入轴、以及两侧的密封端盖，还有壳体上预留的安装固定支脚与介质进出接口，所有配合面的公差预留、密封槽的位置、紧固件的排布都按照实际加工装配逻辑搭建，没有出现结构干涉或者装配逻辑错误的问题。

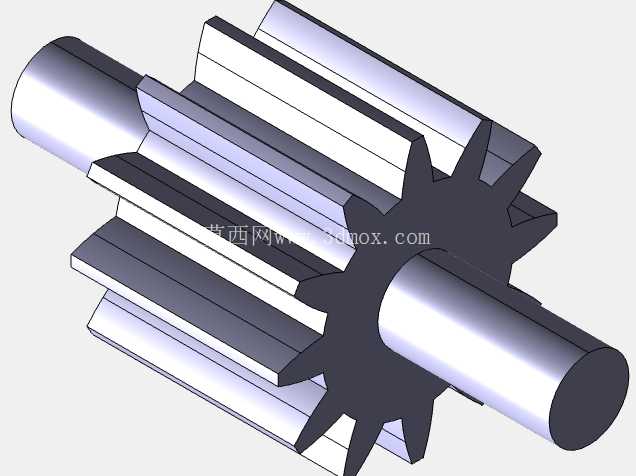

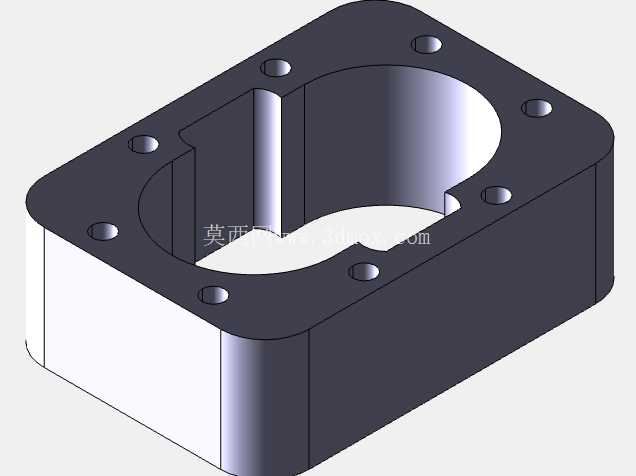

从实际使用场景来看，这类齿轮泵依靠一对参数完全一致的外啮合齿轮在泵腔内部旋转，通过轮齿啮合与脱开过程中形成的密闭容积变化完成吸油与压油动作，结构紧凑、自吸能力强、对油液污染敏感度较低是它的核心优势，适合在工况相对复杂、维护条件有限的场景下长期运行。建模过程中，齿轮部分采用了精确的渐开线齿形绘制，还原了实际啮合过程中的齿侧间隙与齿顶间隙，避免出现建模时齿形完全咬死无法装配的问题；泵壳的内腔轮廓按照齿轮齿顶圆的运动轨迹做了适配，保证运转过程中径向间隙处于合理范围，既不会因为间隙过大导致容积效率下降，也不会因为间隙过小出现齿顶与壳体内壁的刮擦磨损。

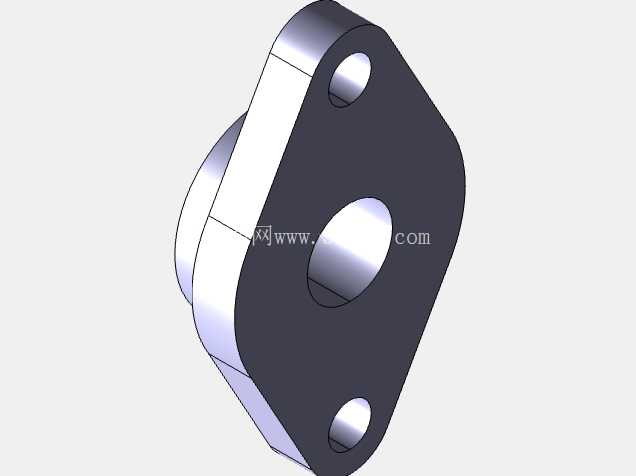

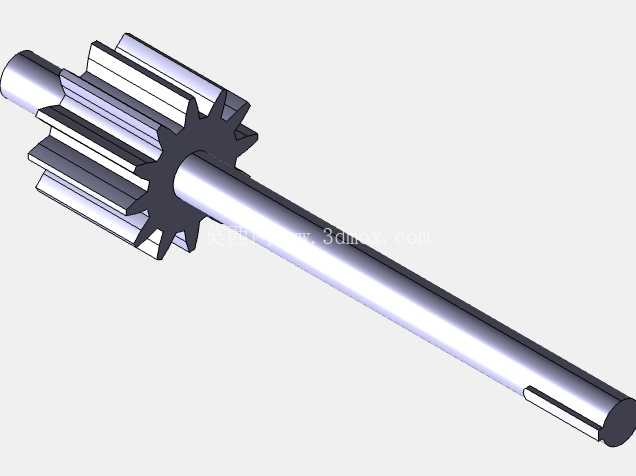

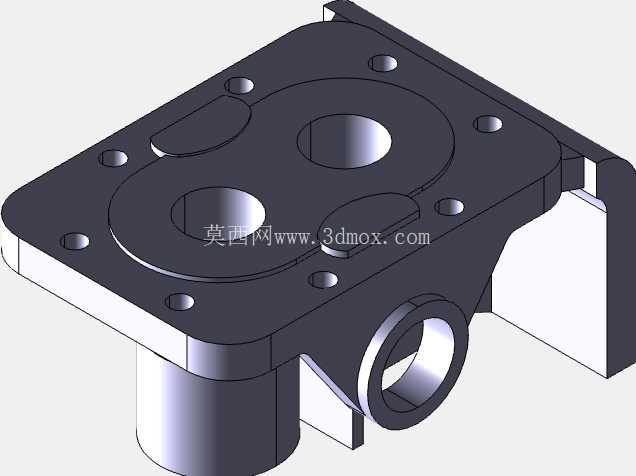

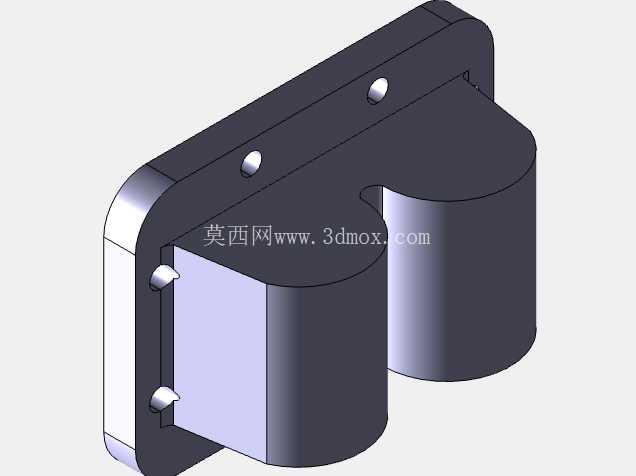

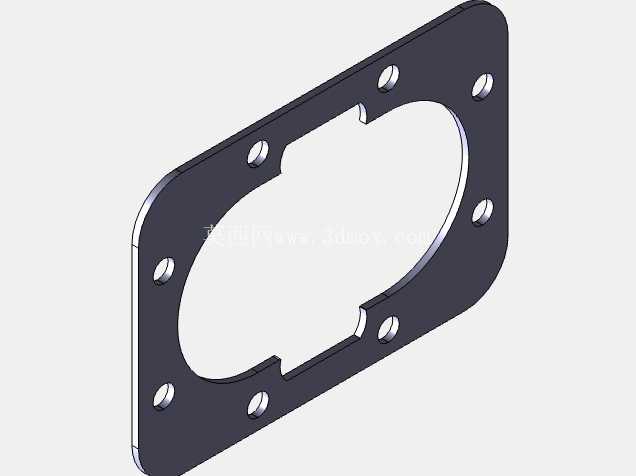

安装边界方面，泵体侧面的两个支脚带有同轴的安装通孔，孔位间距、孔径尺寸都参考了同规格量产齿轮泵的安装标准，输入轴的轴径、伸出长度、键槽尺寸也符合通用液压泵的轴伸规范，进出油口的法兰连接面预留了密封件安装位置与螺栓孔位，能够直接对接标准管路接头。端盖与泵壳的连接采用均匀排布的内六角螺钉，螺钉孔的沉头深度、螺纹深度都按照实际紧固件的尺寸做了匹配，端盖内侧的密封槽尺寸适配常用的O型密封圈规格，能够保证泵体在额定工作压力下不会出现介质泄漏的问题。

设计思路上完全遵循从零件到装配再到整体校验的正向开发流程，每个零件都单独建立了建模特征，齿轮的参数化建模支持后续调整模数、齿数、齿宽来适配不同流量压力的工况需求，泵壳的壁厚、加强筋位置都参考了压铸工艺的成型要求，避免出现壁厚不均导致的压铸缺陷，输入轴的轴肩定位、轴承安装位的尺寸都符合轴类零件的设计规范，能够保证轴系运转过程中的同轴度与支撑刚度。在流体输送的应用场景中，这套结构的容积效率、运转平稳性都经过了结构层面的校验，齿轮啮合过程中的困油区也按照实际设计要求做了卸荷槽的预留，能够有效降低运转过程中的压力脉动与噪音，适合作为液压系统设计、流体机械教学、同类型产品改型设计的参考结构，建模过程中保留了所有特征参数，方便后续根据实际工况需求调整尺寸参数，完成不同规格齿轮泵的快速变型设计。
