开口销与卡销式快接接头结构设计

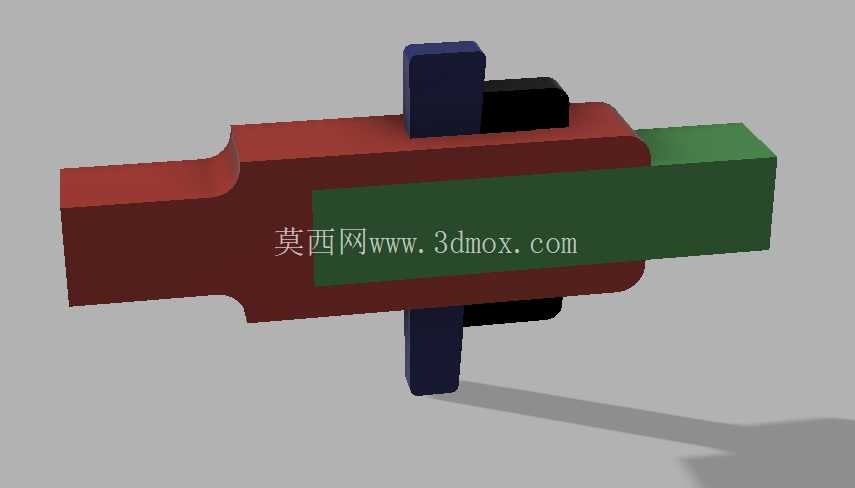

　　在工业管路快换、模块化工装夹具拼接、小型设备可拆卸关节的应用场景里，这类带开口销锁紧的卡销接头，是兼顾装拆效率与连接可靠性的典型结构。不同于螺纹连接需要多圈旋合、过盈配合需要专用压装工具的连接形式，该接头依靠主体的插接段与对接件的型腔配合完成径向定位，再通过贯穿的开口销实现轴向锁止，整个装拆过程不需要额外辅助工具，徒手即可完成操作，非常适合需要频繁拆装、维护频次高的工位使用。从结构功能来看，接头主体的插接段做了等截面方型设计，相比圆柱插接结构，方型截面可以天然传递周向扭矩，避免对接后两个部件出现相对转动，不需要额外增加防转销或者键槽结构，简化了对接端的加工工序。

　　插接段的根部做了台阶限位，当插接段完全推入对接型腔后，台阶面会与对接件的端面完全贴合，既可以控制插接深度，保证每次安装的位置一致性，也能承担部分轴向载荷，避免所有轴向力都作用在开口销上，降低销体的剪切负荷。开口销采用了上下贯穿的安装形式，销孔同时穿过接头主体和对接件的对应位置，销体插入后下端的分叉段可以手动掰开，防止设备运行过程中因为振动导致销体脱出，相比圆柱销、弹性圆柱销的锁紧形式，开口销的防松可靠性更高，即使在有冲击载荷的工况下也不会出现松脱问题。

　　设计这类接头的时候，首先要确定插接段的截面尺寸，这个尺寸需要匹配对接件的型腔公差，通常插接段与型腔的配合选用间隙配合，间隙控制在0.05mm到0.15mm之间，既保证插接顺畅不会卡滞，也不会因为间隙过大导致对接后出现晃动。销孔的位置需要避开插接段的应力集中区域，通常设置在距离台阶面1.5倍到2倍销径的位置，避免台阶处的应力与销孔的应力叠加，导致接头主体在受载时出现断裂。销孔的直径要比开口销的公称直径大0.1mm左右，方便销体快速穿入，同时不会因为间隙过大导致销体在孔内出现窜动。接头主体的非插接段做了两侧的切边处理，这个结构一方面是为了减轻整体重量，另一方面也可以作为安装时的受力面，当需要拆卸接头时，可以用工具卡在切边位置撬动，方便将插接段从型腔中拔出，不会因为外形是完整圆柱面导致施力困难。从安装边界来看，这类接头的轴向安装空间只需要比接头总长度多出20mm左右的操作空间，用来穿入和掰开开口销，径向空间只需要覆盖接头主体的最大外形尺寸即可，不需要额外预留扳手或者其他工具的操作空间，非常适合安装空间紧凑的小型设备内部使用。

　　在实际工况应用中，这类接头可以用在气动管路的快换对接、小型工装的定位连接、检测设备的可更换测头安装等场景，相比传统的螺纹接头，它的装拆时间可以缩短70%以上，而且不会出现螺纹锈死、滑牙导致无法拆卸的问题。开口销作为标准件可以直接采购，不需要单独加工，后期维护时只需要更换磨损的开口销即可，接头主体可以长期重复使用，维护成本很低。设计时还需要考虑接头的受载情况，如果是用于传递扭矩的场景，插接段的截面尺寸需要根据传递的扭矩大小核算剪切强度，销体的直径也要根据轴向载荷核算剪切强度，保证在额定载荷下不会出现销体剪断或者接头变形的问题。插接段的端面做了小倒角处理，方便对接时快速导入型腔，即使对接时存在少量的位置偏差，也可以顺着倒角滑入型腔，降低对中的精度要求，提升现场安装的效率。
