FRC赛事竞技机器人ERA V2参赛结构设计

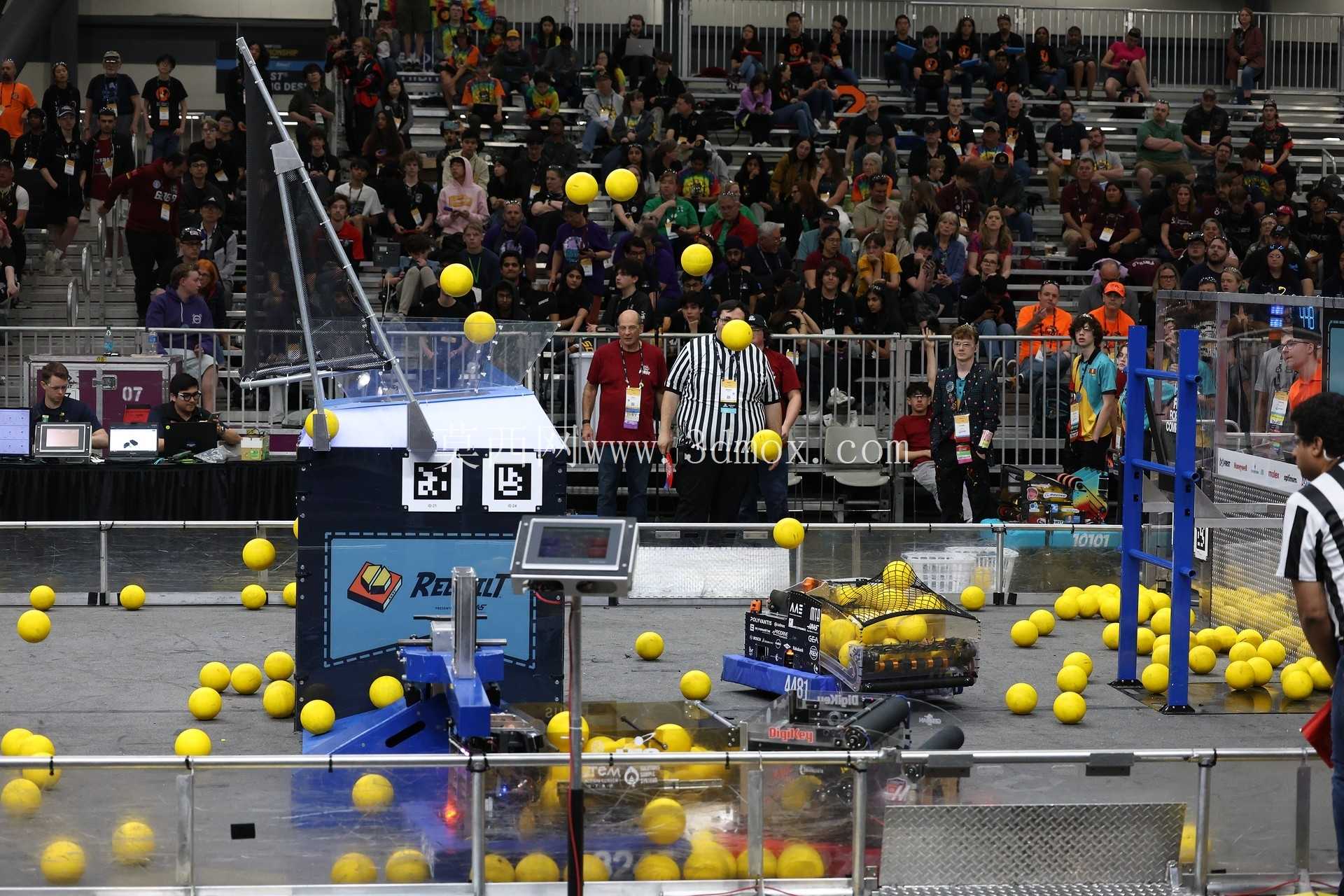

这套竞技机器人结构针对FRC赛事的场地对抗规则设计，核心围绕场地内黄色球体的拾取、投射以及赛场攀爬任务做功能适配，整体结构布局充分考虑赛事对抗中的碰撞防护、动作响应速度以及多任务并行执行的稳定性。从赛场实际应用场景来看，这类竞技机器人需要在固定尺寸的封闭赛场内完成规定时长的对抗任务，既要快速收集散落在场地各处的球体，完成精准投射得分，也要在赛事后期完成攀爬指定结构的得分动作，同时还要应对对抗过程中来自其他参赛队伍机器人的碰撞、干扰，因此结构设计上做了多维度的冗余考量。

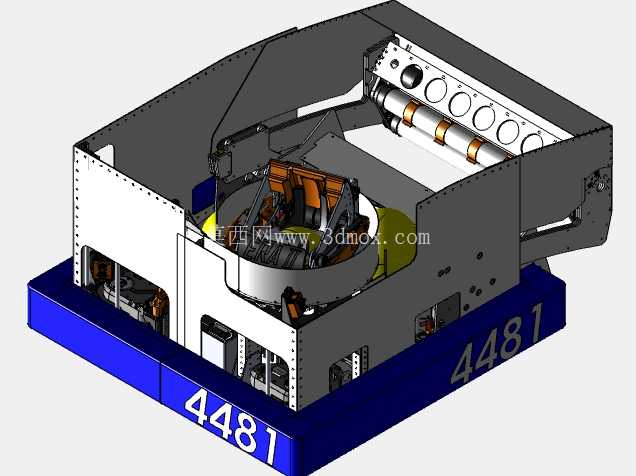

从功能特性来看，机器人前部配置了可调角度的拾取输送机构，采用辊轮配合柔性拨片的结构，能够适应场地内不同散落位置的球体拾取，不管是静止在场地地面的球体，还是滚动状态的球体，都能通过前端导入结构顺利进入输送通道，输送通道内部采用同步带配合挡条的设计，能够将拾取的球体稳定输送到上部的投射储料区，避免机器人急停、转向过程中球体掉落。上部投射机构采用角度可调的摆臂结构，配合摩擦轮发射组件，能够根据目标篮筐的距离调整投射仰角与摩擦轮转速，实现不同距离下的精准投射，投射机构的储料区可同时容纳多枚球体，支持连续投射动作，减少单次拾取后的投射间隔，提升赛事中的得分效率。机器人后部配置了可收放的攀爬挂钩结构，在赛事后期的攀爬阶段，挂钩结构可通过舵机驱动伸出，挂接赛场的攀爬架横杆，配合底部的升降驱动结构完成机器人整体抬升，满足攀爬得分的动作要求。

设计思路上，整体框架采用标准铝型材搭建，兼顾结构强度与轻量化要求，铝型材的槽道结构方便各个功能组件的安装位置调整，在调试阶段可以根据测试效果快速调整拾取机构高度、投射机构安装位置、攀爬挂钩的伸出长度，不需要重新加工整体框架，大幅缩短调试周期。外围防护结构采用高强度工程塑料板材切割成型，覆盖在框架外侧，既可以保护内部的电路、气路以及传动组件，避免对抗碰撞中零部件受损，也能降低机器人整体重量，提升移动过程中的加速性能。底部移动系统采用四轮麦克纳姆轮布局，每个轮子配备独立的驱动电机，可实现全方向移动，包括横向平移、原地旋转等动作，能够在狭窄的赛场空间内快速调整位置，灵活躲避其他机器人的干扰，快速到达拾取点或者投射位置。

从安装边界与尺寸控制来看，整体结构严格遵循FRC赛事的尺寸限定要求，初始状态下的长宽高尺寸完全符合赛事起步阶段的尺寸规则，所有可动机构在初始状态下都不会超出框架边界，避免起步阶段被判违规；在动作执行过程中，投射机构的最大仰角、拾取机构的最大下探位置、攀爬挂钩的最大伸出距离都做了机械限位，避免动作超出行程范围造成结构损坏或者赛事违规。电路与驱动组件全部集中安装在框架中部的密封安装盒内，安装位置靠近机器人重心，降低机器人急停、转向时的重心偏移，同时密封盒可以阻挡场地内的灰尘、球体撞击对电路组件的损伤，提升运行稳定性。气路管线、电路走线全部沿铝型材槽道布置，采用线卡固定，避免走线外露被其他机器人勾挂，或者在机构动作过程中被拉扯损坏。

在结构细节处理上，所有传动部位的转动轴都配置了带座轴承，降低转动过程中的摩擦阻力，提升传动效率，同时减少长时间运行下的轴体磨损；所有连接部位都采用防松螺母配合弹垫的紧固方式，应对赛场对抗中的持续震动，避免连接螺栓松动导致的结构故障。拾取机构的前端导入边缘做了圆弧过渡处理，不会在碰撞过程中刮损场地设施或者其他机器人的结构，也能避免球体被卡滞在导入位置。投射机构的摩擦轮采用高摩擦系数的橡胶材质，能够为球体提供稳定的加速力，保证投射轨迹的一致性，同时摩擦轮的安装座做了间距可调设计，可根据球体的实际尺寸微调两轮间距，适配不同批次球体的直径公差，保证投射稳定性。攀爬挂钩的接触部位做了防滑齿结构，挂接横杆时不会出现打滑脱落的问题，保证攀爬动作的可靠性。
