模块化零反斜杠数控加工机床结构设计

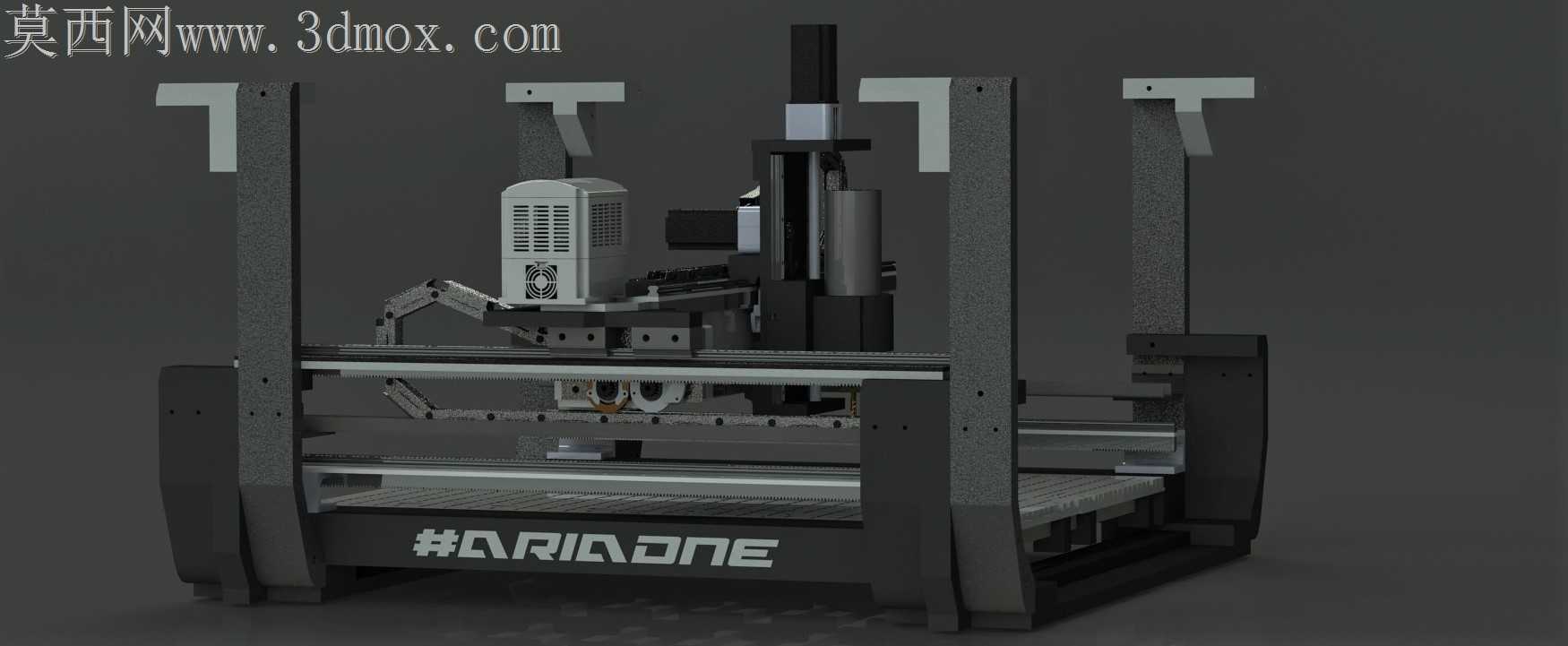

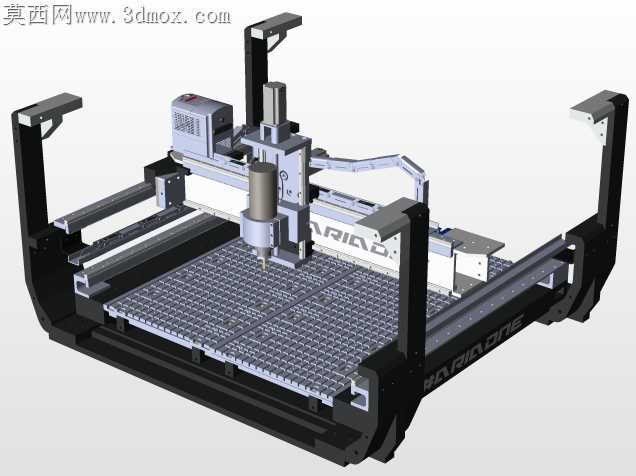

该设备面向中小型加工工坊、定制化零件生产场景设计，可覆盖非金属板材、软金属型材的铣削、雕刻、钻孔等多工序加工需求，适配广告标识制作、木工浮雕加工、小型五金零件打样、教学实训演示等多元应用场景，能够替代传统人工划线、单工序手动加工的低效作业模式，帮助使用者快速完成小批量定制零件的高精度加工。设备采用龙门式双立柱支撑结构，整体框架以高强度型材搭配加厚板材拼接成型，两侧立柱与底部床身采用刚性连接设计，可有效抵消加工过程中主轴高速运行产生的振动，保障长行程加工时的切削稳定性。横梁搭载可横向滑移的主轴安装滑座，滑座通过线性导轨与横梁连接，配合纵向进给的工作台结构，可实现X、Y、Z三个轴向的独立进给运动，三轴均采用精密传动组件搭配驱动单元，进给过程顺滑无卡顿，重复定位精度可满足常规精密加工的公差要求。设计阶段采用模块化拆分思路，将床身、立柱、横梁、主轴滑台、工作台、驱动组件等单元做独立结构设计，各单元之间通过标准紧固件连接，既方便生产阶段的零件加工与装配，也便于后期使用过程中的部件维护与功能升级，使用者可根据自身加工需求更换不同功率的主轴单元、拓展不同规格的工作台装夹结构，无需对整体框架做大规模改动。设备的安装边界充分考虑中小型作业空间的适配性，整体占地尺寸紧凑，无需做特殊的地基加固处理，放置于平整的硬质地面即可完成调平安装，工作台的有效加工行程覆盖常规中小型板材的加工尺寸范围，可满足绝大多数日常加工的尺寸需求。主轴单元采用垂直安装布局，搭配可调节的主轴固定座，可根据加工刀具的长度、加工深度需求调整主轴伸出长度，适配不同长度的加工刀具装夹。设备两侧预留了线缆、冷却管路的走线空间，所有动力线缆、信号线缆均通过拖链规整收纳，避免进给运动过程中线缆出现拉扯、磨损问题，提升设备长期运行的可靠性。床身底部预留了排屑与废料收集的空间，加工产生的切屑可顺着工作台的缝隙落入底部收集区域，方便使用者日常清理维护，设备整体外观采用方正硬朗的工业设计风格，外露结构件做了倒角处理，既避免尖锐边角带来的操作安全隐患，也让设备整体视觉效果更具工业质感。
