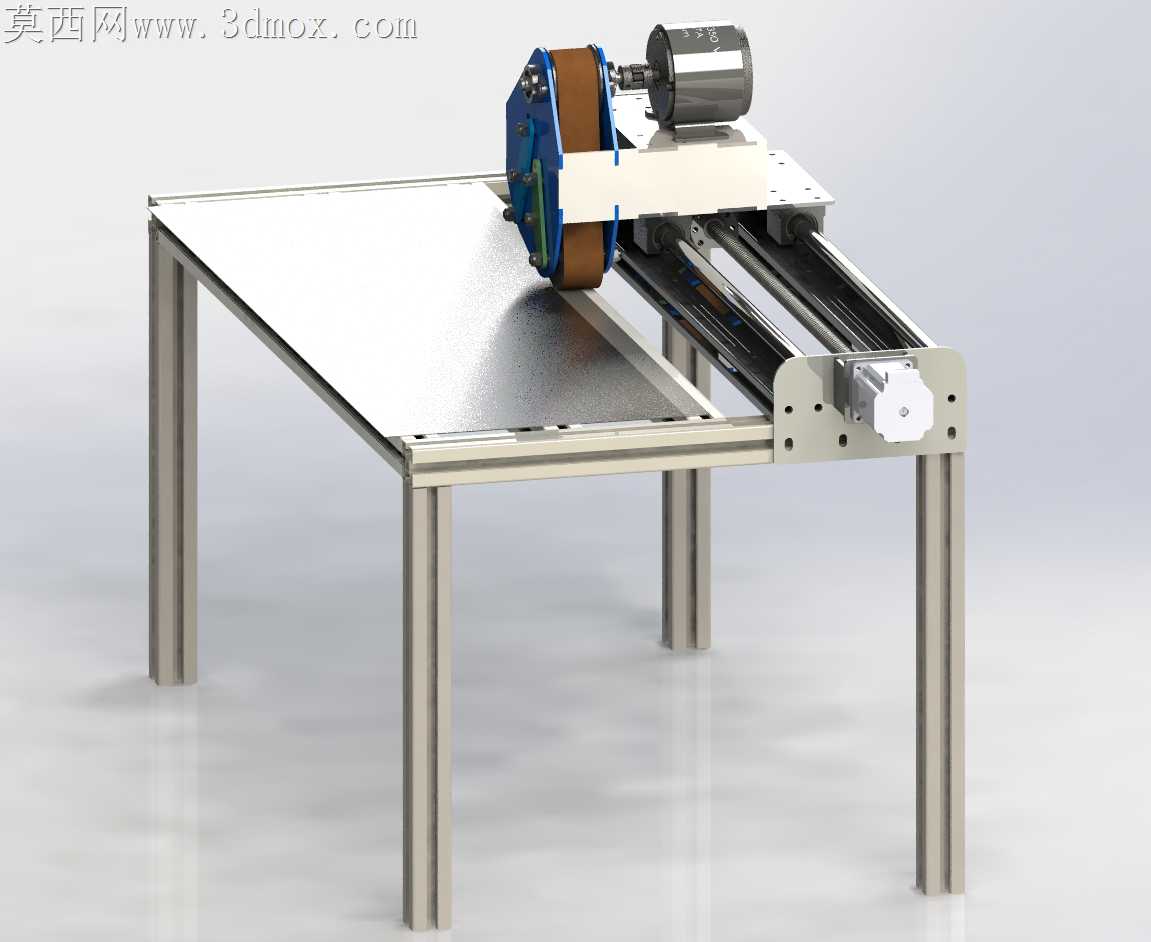

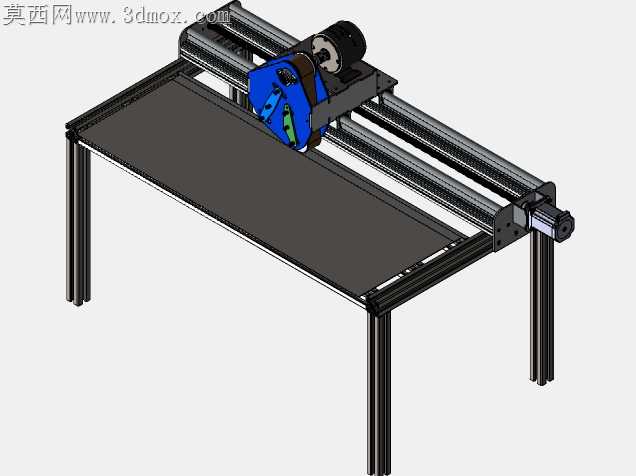

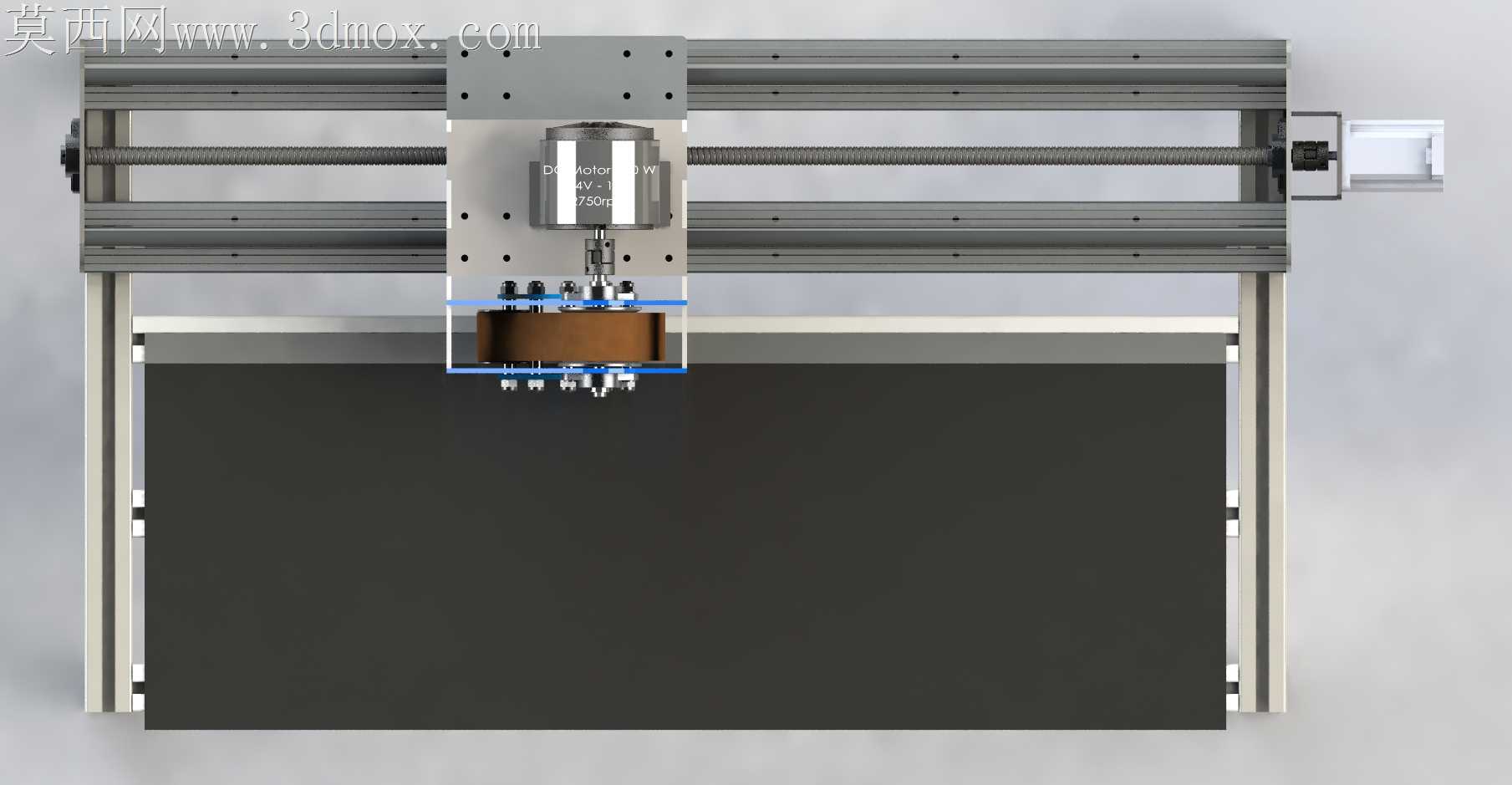

带拉料机构的皮带传动自动磨削设备

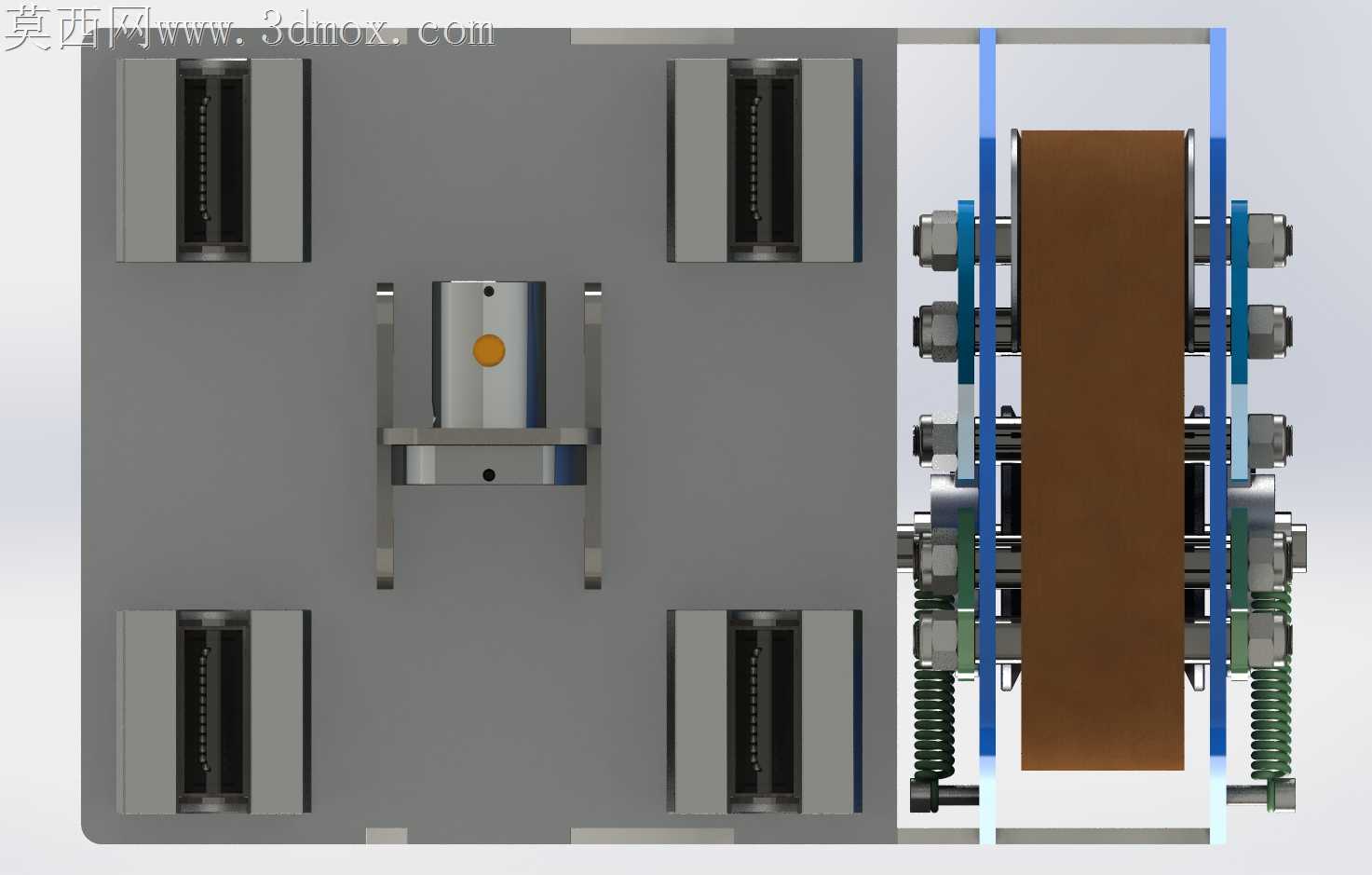

这款自动磨削设备主要面向中小型五金零件、小型型材端面的连续磨削加工场景，适配五金加工车间、小型零部件生产线的批量磨削工序，可替代传统人工手持磨削作业，大幅降低操作工的劳动强度，同时规避人工磨削过程中粉尘、碎屑飞溅带来的职业伤害风险，稳定保障批量零件的磨削精度一致性。设备整体采用卧式布局，核心磨削单元搭载皮带传动结构，通过带轮将动力源输出的扭矩平稳传递至磨削主轴，相比齿轮直连传动，皮带传动可有效缓冲磨削过程中的冲击载荷，降低主轴运行的振动幅度，延长磨具的使用寿命，同时可根据不同磨削工况的转速需求，快速更换不同直径的带轮调整传动比，适配粗磨、精磨等不同工序的线速度要求。设备集成的拉料送料机构可实现工件的自动步进送料，配合磨削头的进给动作，可完成工件指定长度段的连续磨削作业，无需人工反复装夹定位，单批次上料后可连续完成整排工件的磨削加工，有效提升批量加工的生产效率。在设计层面，设备的主体承载框架采用标准工业铝型材搭建，兼顾结构刚性与装配便捷性，各功能模块采用分体式安装设计，动力单元、磨削单元、送料单元均可独立拆装维护，日常更换磨具、调整送料行程时无需拆解整体机架，大幅降低设备的运维难度。设备的安装边界充分考虑中小型车间的工位布局需求，整体占地长度适配常规生产线的工位间距，宽度预留了足够的操作维护空间，高度符合人体工学操作高度，无需额外搭建加高操作平台，可直接放置在标准车间地面完成调平固定后投入使用。磨削头的进给行程经过精准核算，可覆盖常规小型零件的磨削深度需求，进给导轨采用线性滑轨结构，保障进给动作的直线度，避免磨削过程中出现偏磨、振纹等质量问题；拉料机构的夹持间距可根据工件的外形尺寸灵活调整，可适配扁平状、条状等多种外形的小型工件磨削需求，无需定制专用夹持工装，降低多品种小批量生产的工装投入成本。设备的动力单元采用侧置安装布局，既可以缩短传动皮带的长度减少传动损耗，也可避免磨削产生的碎屑直接飞溅至动力部件表面，延长核心动力部件的使用寿命，整体走线沿型材内腔排布，外观整洁同时避免管线被磨削碎屑磨损，提升设备长期运行的可靠性。
