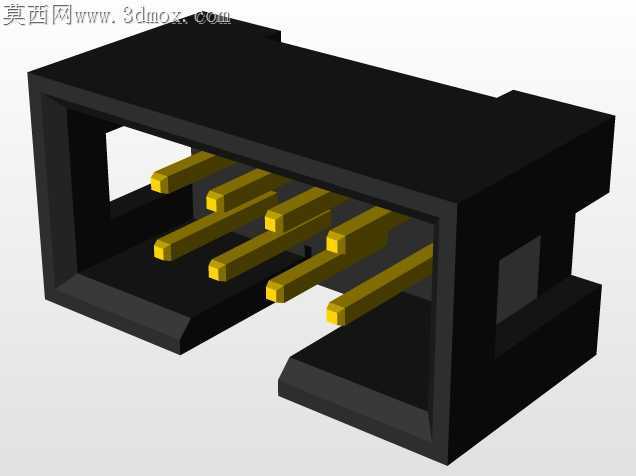

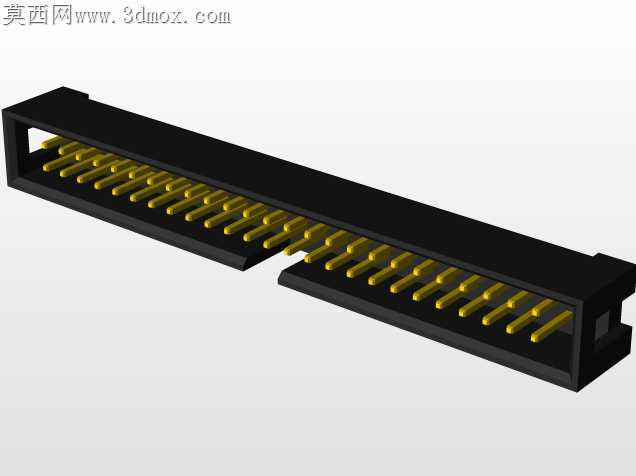

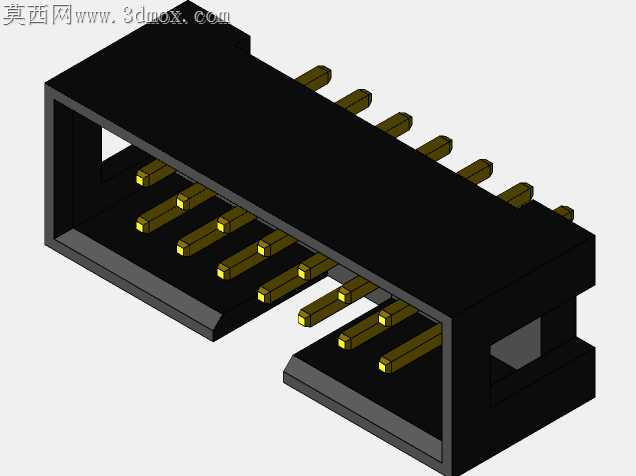

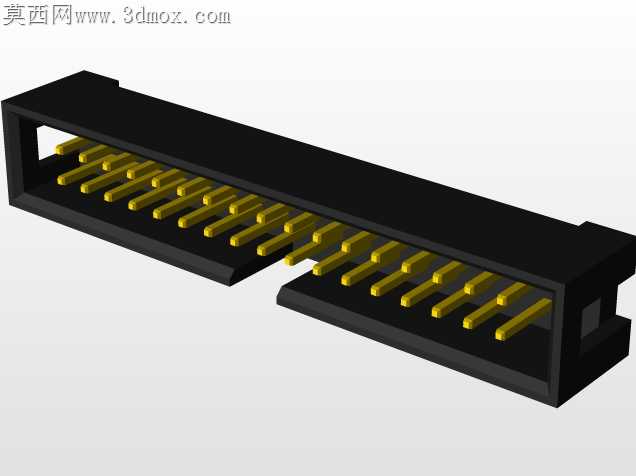

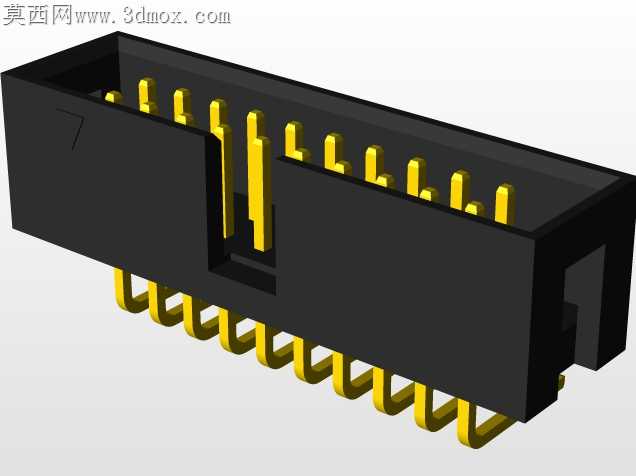

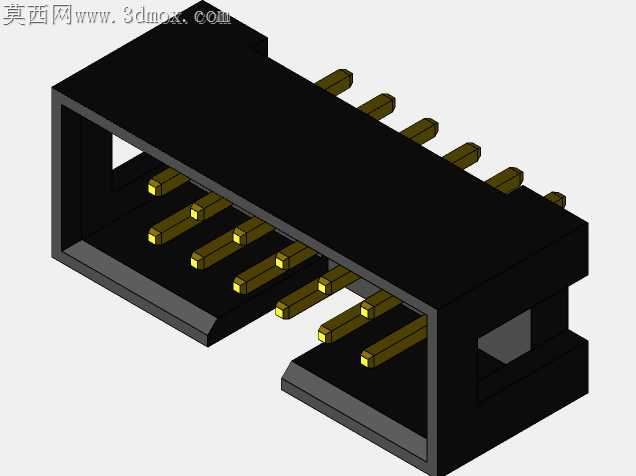

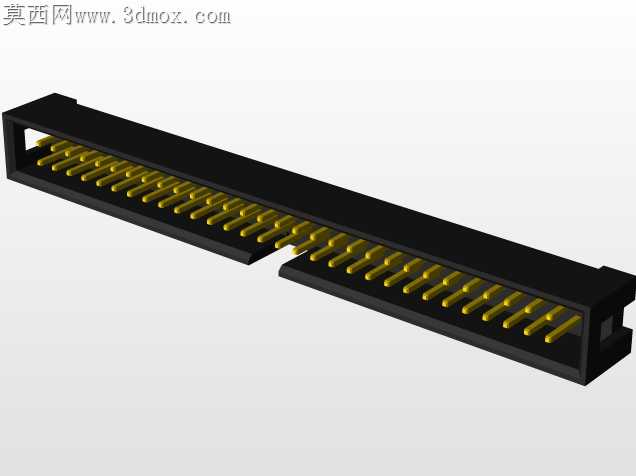

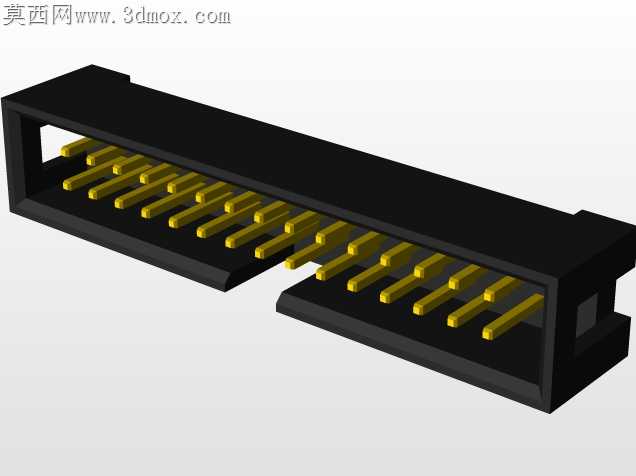

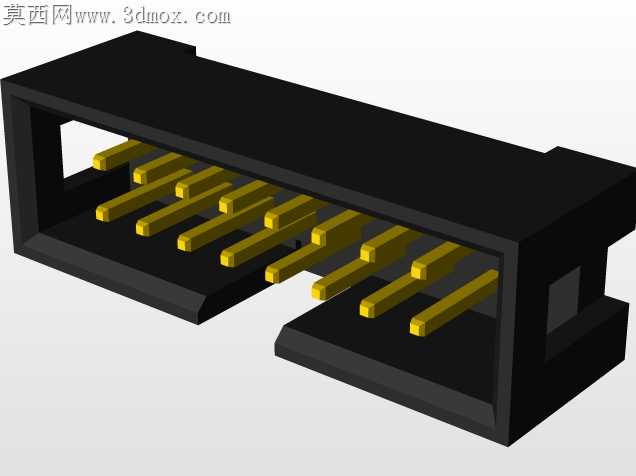

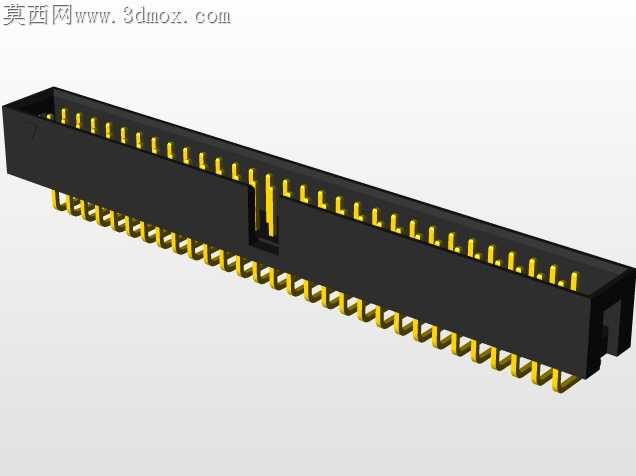

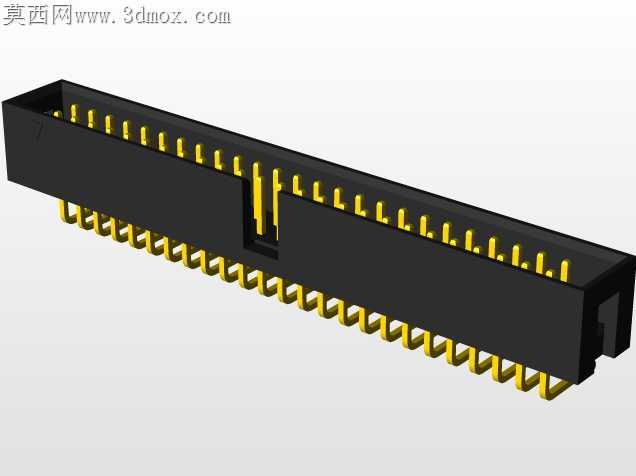

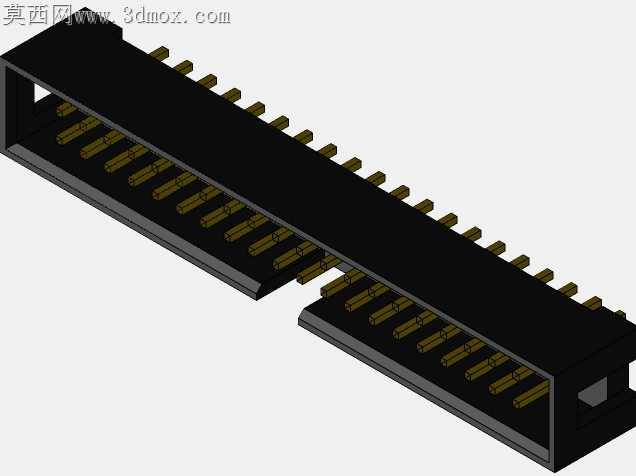

2.54毫米间距弯插IDC板端连接器

这款2.54毫米间距的弯插式IDC连接器，是电子互连领域应用极为广泛的板端连接部件，主要服务于各类印制电路板的信号与小功率电源传输场景，常见于工业控制板卡、消费电子主板、通信设备接口模块、测试治具内部连接等场景，能够实现排线与PCB板之间的快速、可靠互连，替代传统的逐线焊接工艺，大幅提升整机组装的生产效率，同时降低虚焊、漏焊等人工焊接带来的连接失效风险。

从实际用途来看，该连接器属于板装卧式弯针结构，适配标准2.54毫米间距的IDC扁平排线，安装完成后排线走向与PCB板面平行，能够有效压缩板件上方的垂直空间占用，尤其适合对整机内部堆叠高度有严格限制的紧凑型电子设备设计。产品的接触端子采用镀金工艺处理，具备优秀的导电性能与抗氧化能力，能够保证长期使用下的接触电阻稳定性，避免信号传输过程中的衰减与接触不良问题；绝缘基座采用耐高温的工程塑料注塑成型，能够耐受常规波峰焊、回流焊的高温环境，不会在焊接过程中出现基座变形、端子移位的问题，适配规模化SMT与波峰焊生产工艺要求。

在设计思路上，这款连接器严格遵循2.54毫米间距的IDC连接器通用规范，针位排布整齐统一，端子的弯脚角度与长度经过精准校核，能够完美匹配PCB板上对应的安装焊盘孔径与位置，安装时无需额外调整即可顺利插装，焊脚伸出板面的长度控制在合理范围，既保证焊接时的焊锡浸润充分，又不会出现焊脚过长顶碰其他板件的问题。连接器本体设置了定位卡扣结构，与排线压接完成后能够形成牢固的机械锁止，避免设备在运输、使用过程中受震动、拉扯影响出现排线脱落的问题；基座侧面的导向结构能够在排线压接时起到对位作用，防止排线插歪导致的针位错接、接触端子变形等问题。

从安装边界来看，该连接器的引脚间距严格控制为2.54毫米，弯脚的成型高度统一，安装后基座底部与PCB板面贴合紧密，整体突出板面的垂直高度较低，水平方向的延伸尺寸根据针位数量合理设置，不会占用周边过多的板上布局空间，设计时仅需在对应位置预留匹配的焊盘与基座避让区域即可，同时要注意该连接器安装后高度方向不可旋转调整，布局时需要提前确认排线出线方向，避免与周边其他板上元件产生结构干涉，保证整机组装的顺畅性。
