龙门式手动液压压力机结构设计

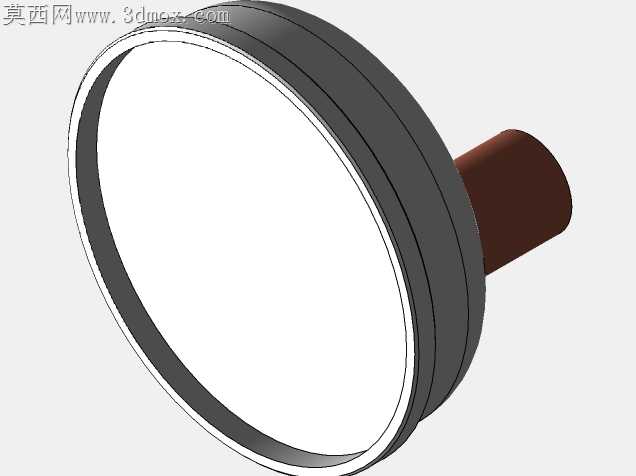

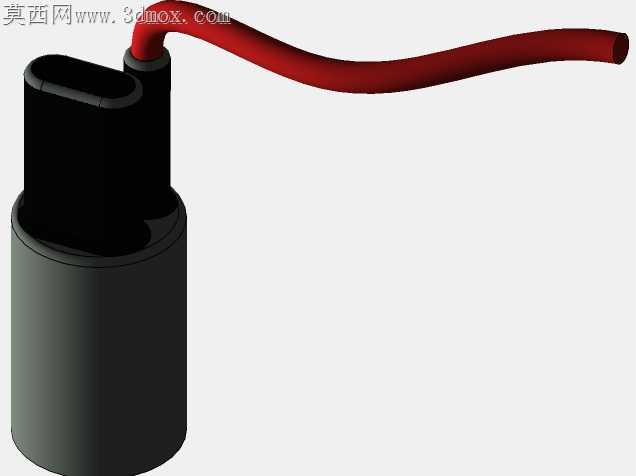

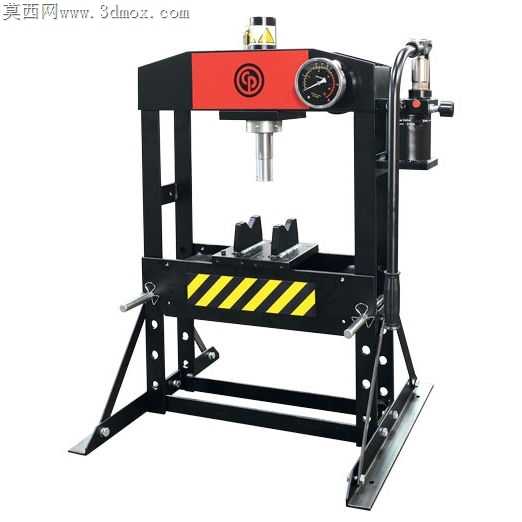

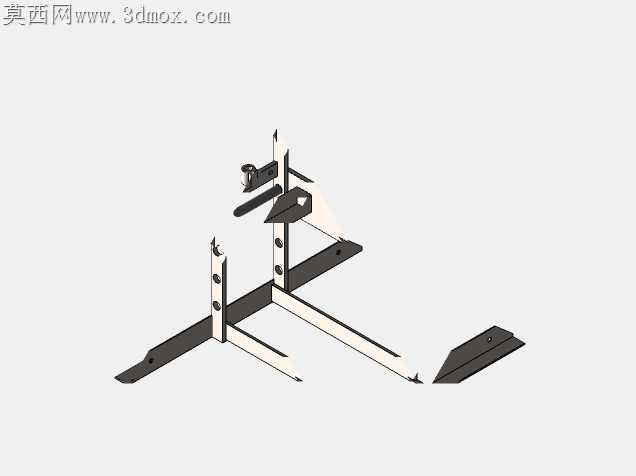

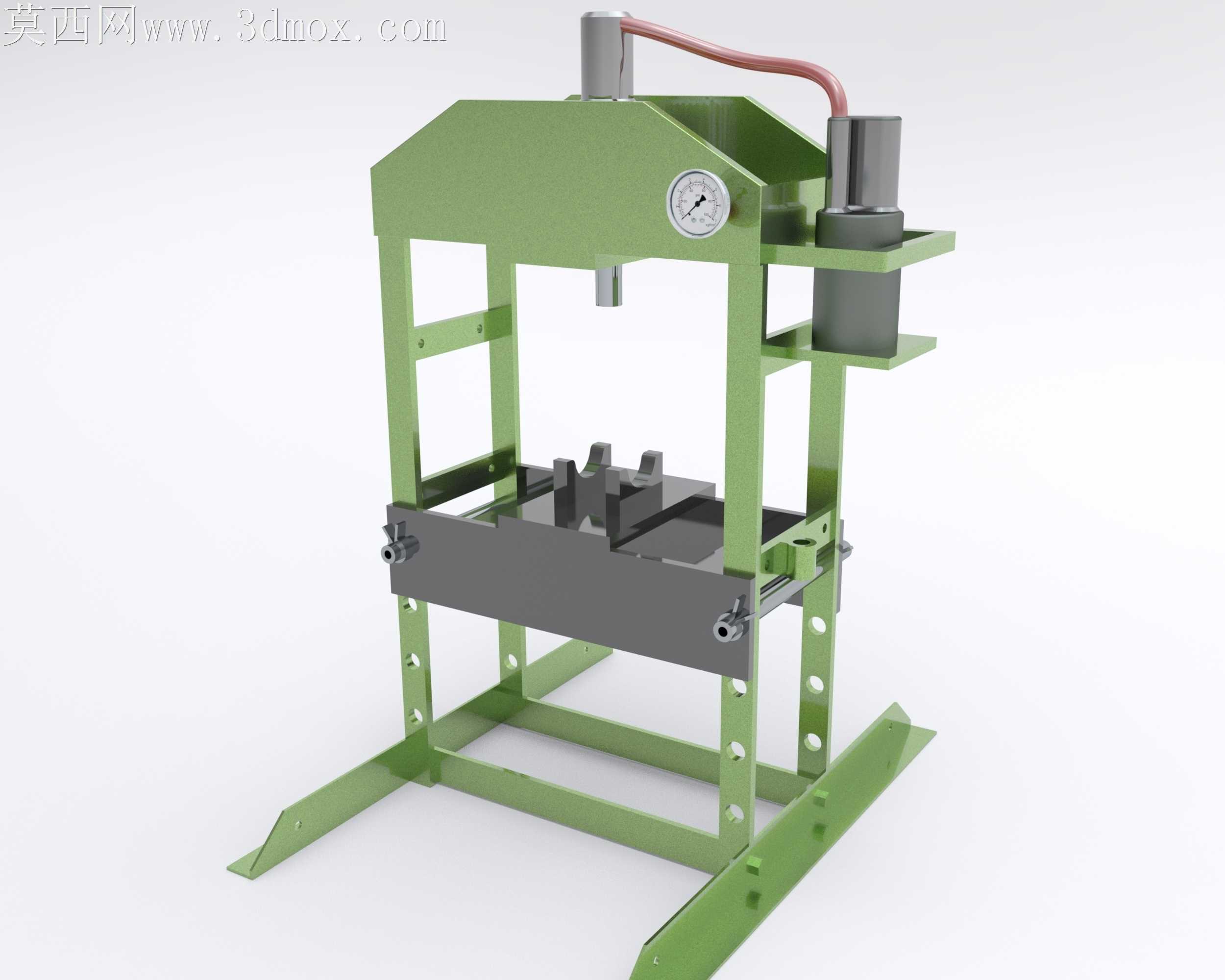

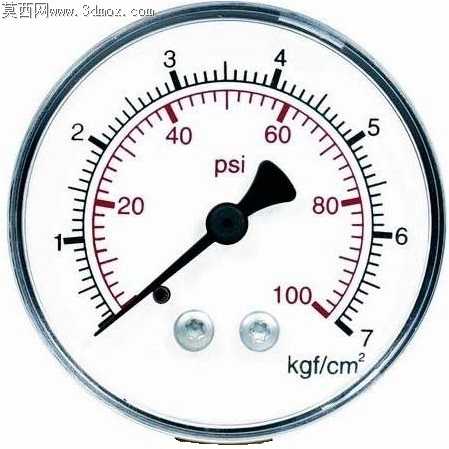

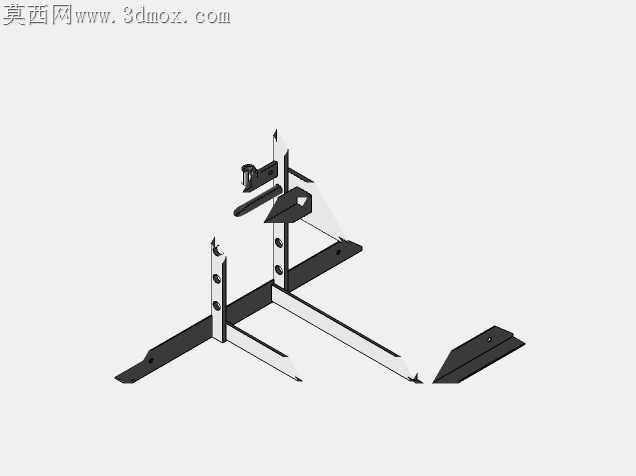

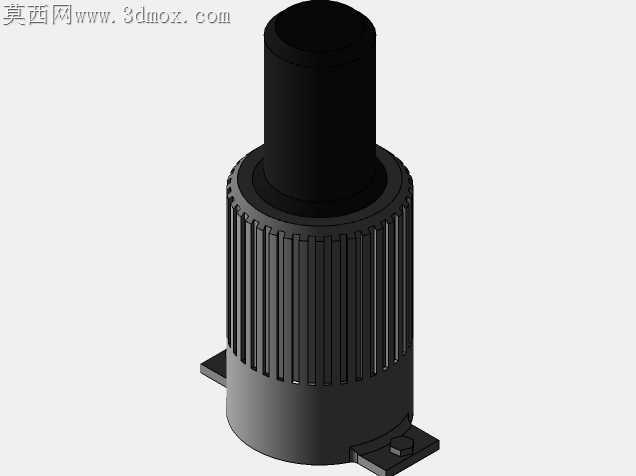

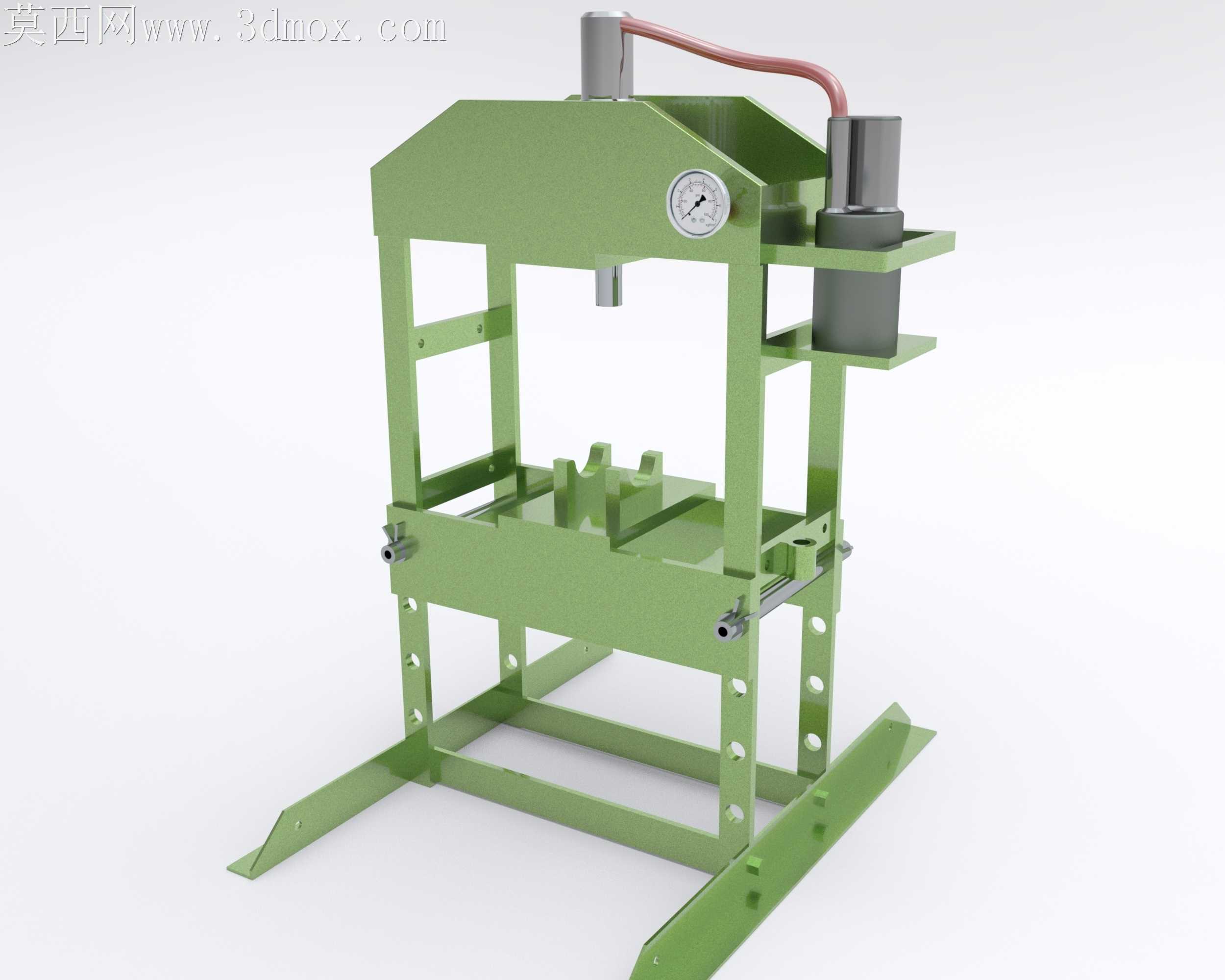

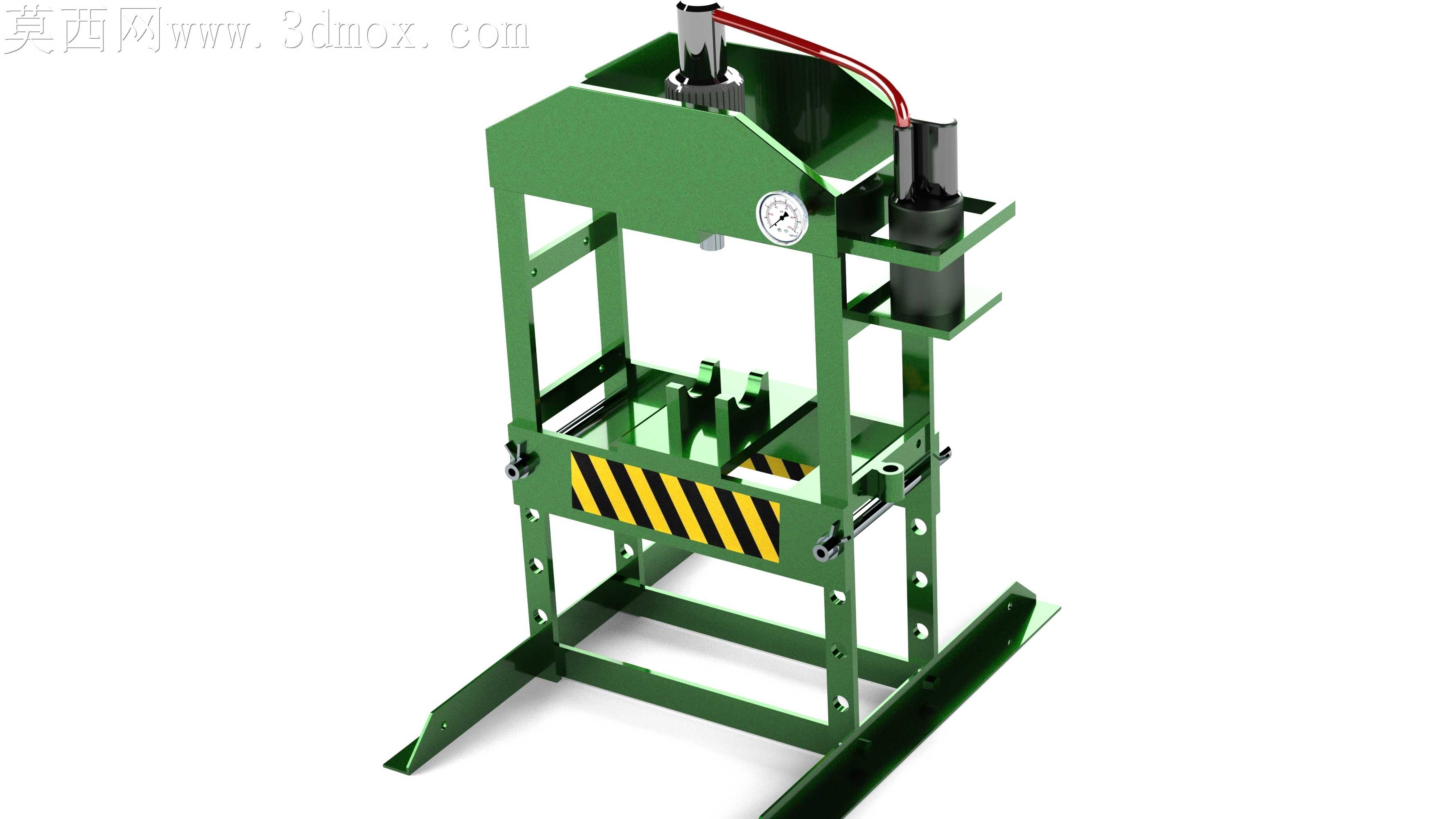

这款龙门式液压压力机主要面向机械维修、小型零部件加工、五金件装配等场景使用，常见于汽修门店的轴承压装拆卸、小型加工厂的工件校直、五金制品的压合成型、零部件过盈装配等作业环节，能够替代人力敲击完成大压力的平稳施压作业，避免敲击带来的工件损伤、操作安全隐患，同时大幅提升压装作业的精度与效率。设备采用经典的双立柱龙门框架结构，整体为立式落地布局，底部设置外伸的支撑底脚，无需额外打膨胀螺栓固定，放置在平整的硬化地面即可稳定作业，底脚向外延伸的设计能够抵消压头施压时的倾覆力矩，即使满负载施压也不会出现机架晃动、侧翻的问题。机架主体采用钢板焊接成型的C型龙门结构，双立柱上开设多档等距调节孔，可根据待加工工件的高度快速调整工作台的安装位置，适配不同高度尺寸的工件加工需求，工作台面预留通用的工装安装槽位，可搭配V型块、压装夹具、定位靠山等附件使用，满足轴类、套类、板类等不同形态工件的装夹需求。施压单元采用手动液压驱动结构，集成在机架上部的侧方安装位，液压回路配置高精度压力表，可实时显示当前施压压力数值，方便操作人员根据作业需求控制施压大小，避免压力过大损坏工件或是压力不足达不到装配要求；压头部分设置导向套结构，保证压头下行过程中始终保持垂直方向，不会出现偏载卡顿的问题，液压管路采用高压耐油软管连接，布局紧凑不会干涉工件的上下料操作。机架中部的危险作业区域粘贴黄黑相间的安全警示标识，提醒操作人员作业时注意避让施压区域，避免误操作带来的安全风险。整体机架的宽度设计充分考虑常规小型工件的作业需求，开口宽度能够容纳直径300mm以内的盘类、套类工件放置，整机高度适配站立操作的人机工程高度，操作人员无需弯腰即可完成工件放置、压力调整、施压操作的全流程，手动液压的驱动方式不需要外接电源，适合没有供电的野外维修、流动作业场景使用，也不存在电气故障带来的停机问题，维护保养仅需定期补充液压油、检查密封件即可，使用成本极低。在设计过程中重点对龙门框架的受力进行了优化，上下横梁与立柱的连接位置做了加强筋处理，满负载施压时框架的变形量控制在极小范围内，既保证了压装作业的精度，也避免长期负载使用出现机架开裂、变形的问题，液压单元的安装位置做了下沉式设计，降低整机的重心，进一步提升设备放置的稳定性。
