双平行四边形剪叉式电动升降承载平台

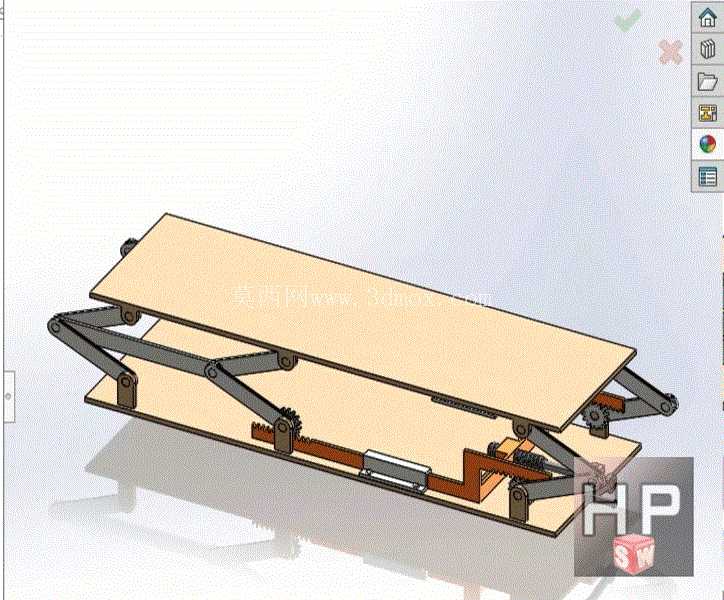

该升降承载平台采用双平行四边形剪叉铰接结构作为核心升降执行单元，区别于单组剪叉的偏载易失稳问题，双侧对称布置的平行四边形连杆组可在全行程范围内保持上承载台面始终处于水平状态，不会随升降高度变化产生倾角偏移，对于需要保持承载物水平姿态的作业场景适配性极强。从实际应用场景来看，这类结构常被集成在小型自动化生产线的工件接驳工位、轻工设备的高度调节基座、检修作业的便携升降台、医疗辅助设备的体位调节架，甚至是定制化家具的电动升降桌结构中，相比液压驱动的剪叉升降台，该结构采用电动推杆配合齿轮齿条作为驱动源，无需配套液压站与油路管路，整体结构更紧凑，无液压油泄漏风险，维护成本更低，适合对洁净度有一定要求的车间、实验室场景使用。

从功能特性来看，该结构的双侧剪叉臂采用等长连杆铰接设计，铰接点处配置耐磨衬套降低转动摩擦阻力，下侧固定端的铰接支座直接与底部安装基板固连，活动端则通过滑块与基板上的导向槽配合，在升降过程中沿导向方向做直线位移，避免剪叉臂受力时出现横向窜动。驱动单元布置在底部基板的中心位置，电动推杆的输出端通过齿轮齿条结构同步驱动两侧剪叉臂的活动端，保证双侧剪叉臂的展开与收拢动作完全同步，不会出现单侧受力不均导致的台面卡滞、偏斜问题。上承载台面采用平板式结构，台面边缘预留有安装螺孔阵列，可根据实际使用需求加装工装夹具、输送辊道、防护栏等附属组件，适配不同的承载作业需求。

从设计思路层面分析，该结构优先保证了升降过程的运动平稳性，双平行四边形的连杆约束从原理上消除了台面的转动自由度，相比单剪叉结构需要额外加装导向柱来保持台面水平的设计，该结构依靠自身连杆几何约束即可实现水平保持，减少了额外导向零件的加工与装配工作量，整体零件数量更少，装配难度更低。在受力传递路径上，承载物的重力通过上台面均匀传递到两侧的剪叉臂组，再通过剪叉臂的铰接点分别传递到底部基板的固定支座与活动滑块上，驱动单元仅需要克服剪叉臂铰接点的摩擦阻力与承载物重力沿驱动方向的分力即可完成升降动作，驱动载荷的计算更直接，驱动元件的选型冗余量更容易控制。

关于外形尺寸与安装边界，该结构的收拢状态整体高度较低，可适配安装空间高度受限的场景，展开后的最大升降行程可通过调整剪叉臂的长度、铰接点的位置进行参数化调整，建模过程中可通过修改连杆长度参数快速适配不同行程需求。底部安装基板为整体式平板结构，安装时可直接通过基板四周的安装孔与设备机架、地面基座进行螺栓固定，不需要额外制作复杂的安装底座，上承载台面的尺寸可根据实际承载需求调整长宽参数，当需要更大的承载宽度时，可在两组平行四边形剪叉臂之间增加横向连接梁提升整体结构刚性，避免台面受偏载时出现变形。在铰接点的设计上，所有转动副均采用销轴加衬套的结构，销轴端部设置卡簧槽进行轴向限位，装配时可在衬套与销轴之间涂抹润滑脂提升转动顺畅度，长期使用后仅需更换磨损的衬套即可完成维护，不需要整体更换剪叉臂零件，后期维护成本更低。驱动端的齿轮齿条结构采用模数匹配的直齿设计，传动效率高，加工难度低，齿条与剪叉臂的活动端固连，齿轮与电动推杆的输出轴连接，可将电动推杆的直线推力转化为剪叉臂活动端的水平位移，驱动过程无冲击，升降速度可通过电动推杆的进给速度进行线性调节，可适配不同作业场景对升降速度的需求。
