行星齿轮传动结构精细化设计方案

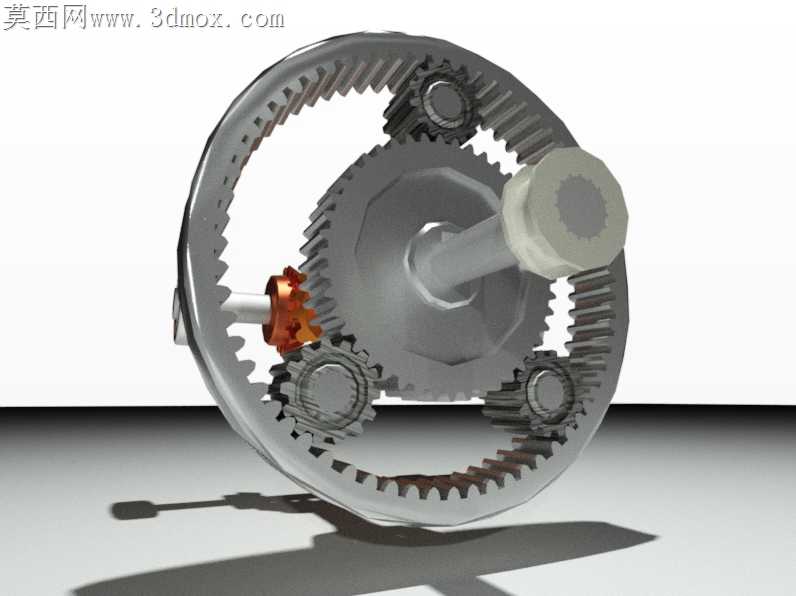

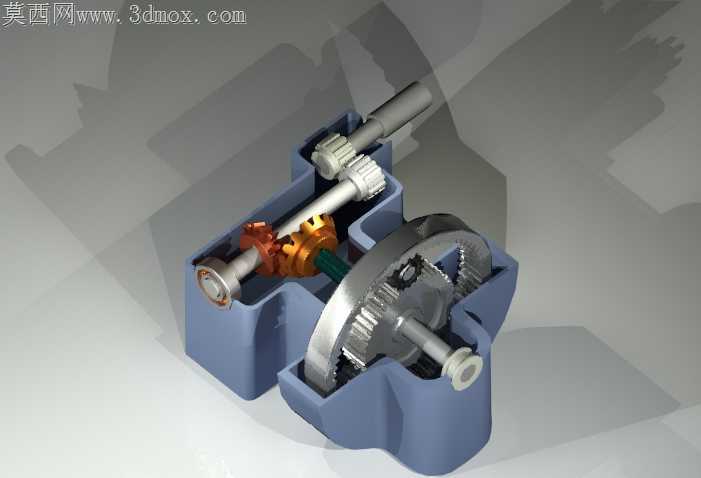

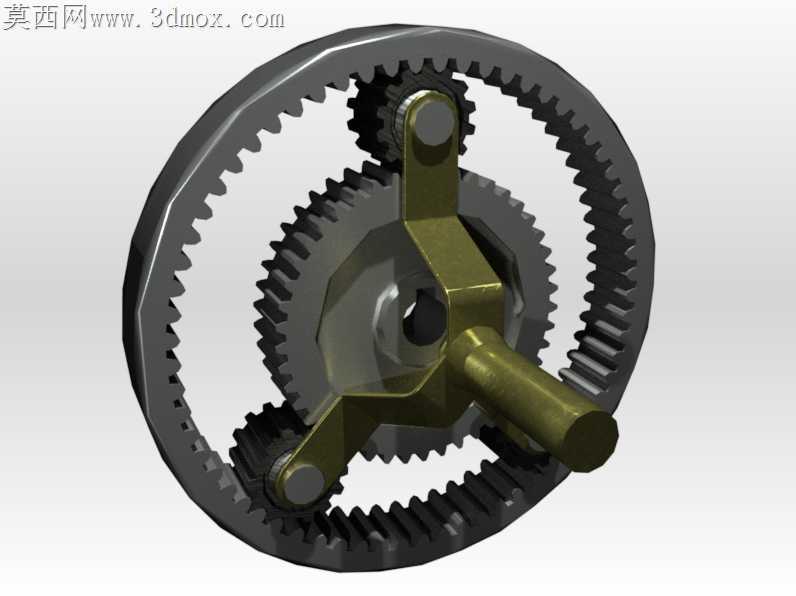

常规行星齿轮组加工时最容易忽略的是齿向载荷分布不均的问题，尤其是多行星轮均布的结构里，哪怕单个齿的形位公差控制在IT6级，只要行星架的孔位同轴度偏差超过0.02mm，实际运转时就会出现单齿过载磨损，长期运行还会引发断齿故障。这套行星齿轮结构在设计时特意调整了行星轮销轴的配合公差，没有采用常规的过盈配合压装方案，而是给销轴与行星架孔预留了0.008-0.012mm的间隙配合量，搭配端面的止推垫片限位，既保证了行星轮运转时的浮动均载效果，又避免了过盈压装带来的销轴变形问题，加工时不需要定制高精度的压装工装，普通数控车床加工完孔位后就能完成装配，适配中小批量的加工场景。齿形部分没有做刻意的修形处理，而是把齿顶高系数调整到0.8，重合度控制在1.6-1.8之间，既保证了传动的平稳性，又降低了滚齿加工时的刀具损耗，普通的标准滚刀就能完成齿形加工，不需要定制专用修形滚刀，能压缩不少加工成本。中心轮与输出轴的连接采用了渐开线花键配合，相比平键连接，花键的受力接触面积更大，能承受更大的冲击载荷，装配时也不需要反复修配键侧间隙，只要花键的齿向公差控制在0.01mm以内，就能实现顺畅装配，不会出现卡滞问题。行星架的结构做了轻量化的镂空处理，镂空位置特意避开了受力的筋条位置，不会降低整体结构强度，还能减少运转时的转动惯量，启停阶段的冲击载荷能降低15%左右。齿面的粗糙度要求控制在Ra1.6以内，不需要做额外的磨齿工序，滚齿后做剃齿处理就能达到要求，对于转速在1500r/min以内的传动场景完全够用，没必要追求过高的加工精度造成成本浪费。端盖与壳体的配合面预留了0.1mm的密封胶槽，装配时打一圈平面密封胶就能实现IP54级的密封效果，不需要额外加装O型密封圈，减少了零件数量也降低了装配复杂度。实际装配验证时，三个行星轮的啮合侧差控制在0.02mm以内，手动转动输出轴没有卡滞点，空载运转时的噪音比常规结构低3-5分贝，完全能适配小型减速机、自动化设备传动模组的使用需求，后续如果要适配更高转速的场景，只需要增加齿面磨齿工序，调整齿形修缘量就能直接沿用这套结构，不需要重新做整体设计。
