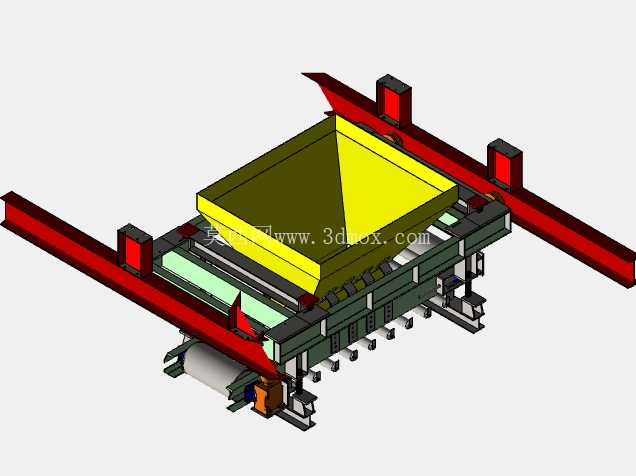

带称重检测功能的双向滑行辊道输送装置

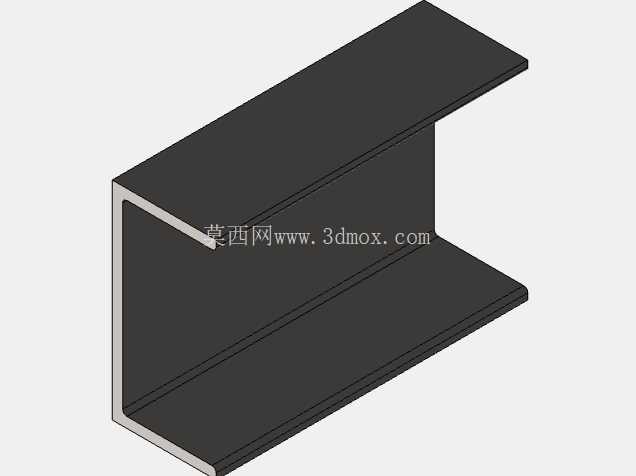

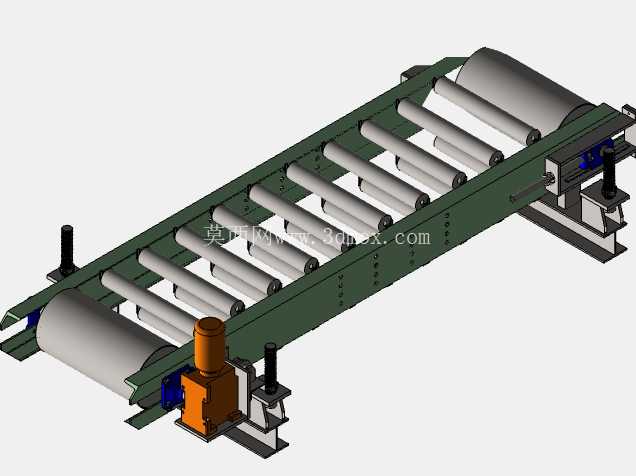

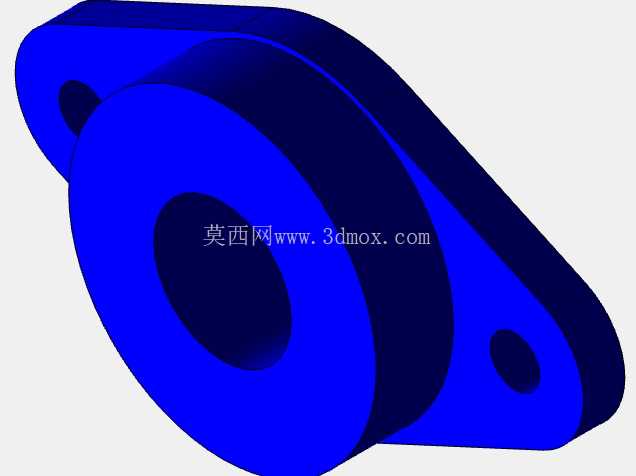

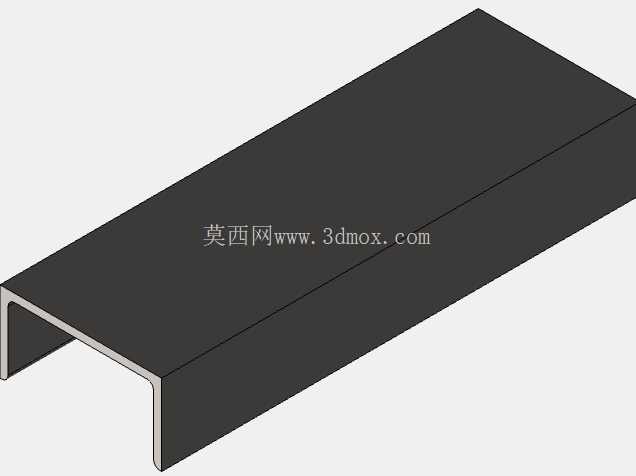

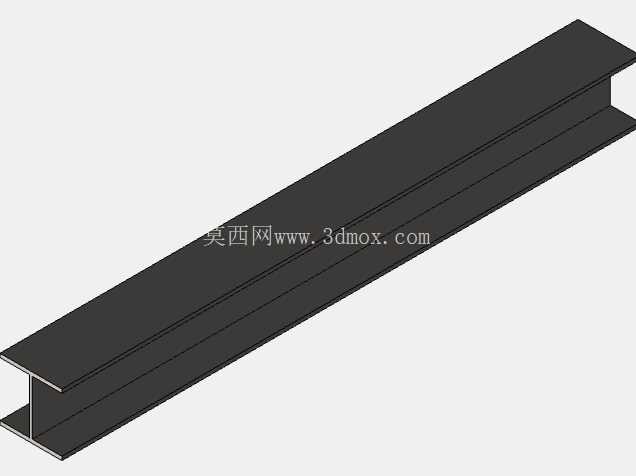

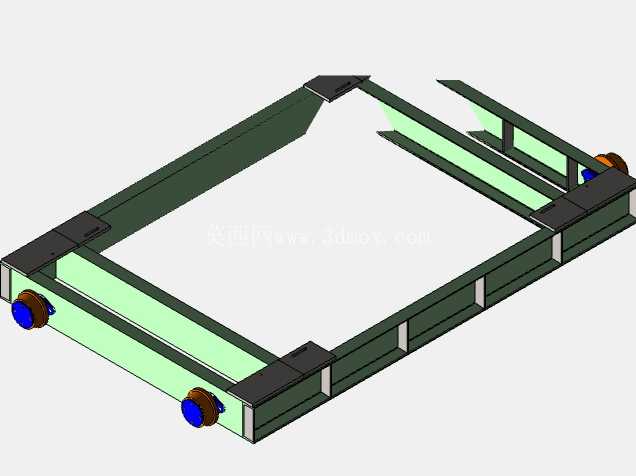

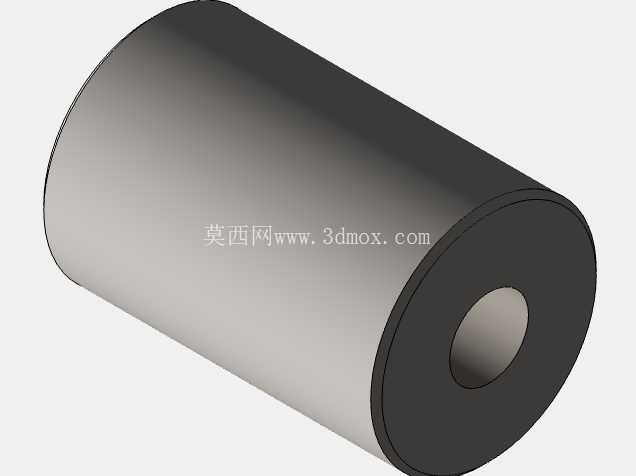

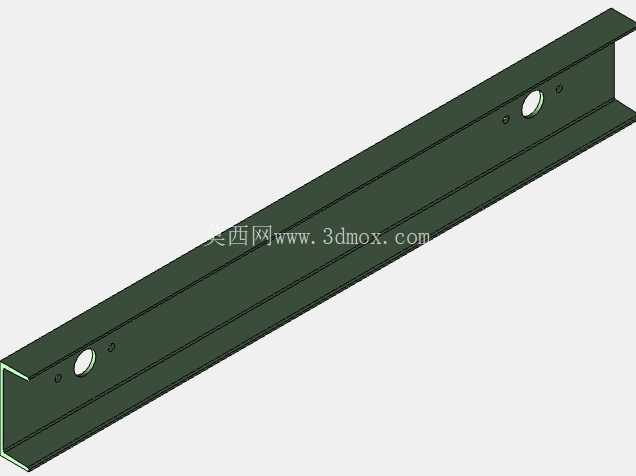

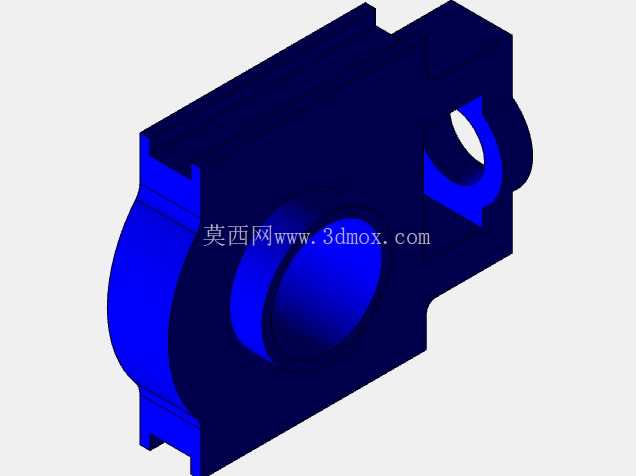

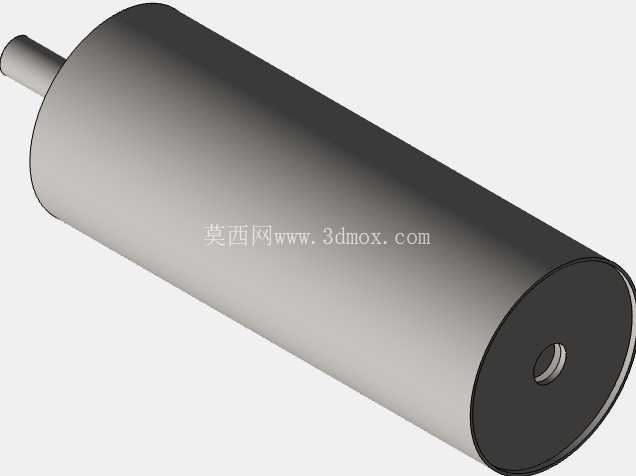

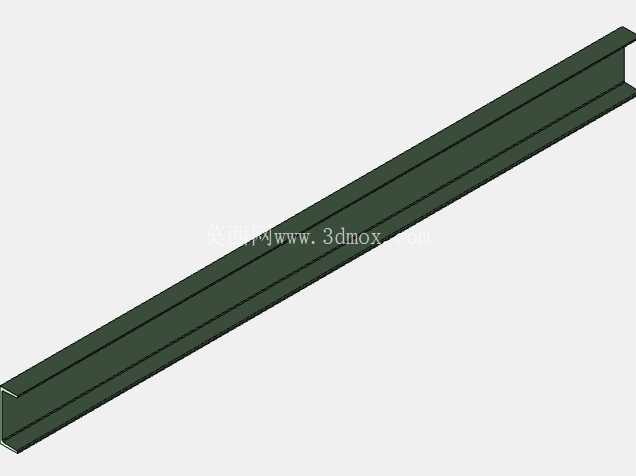

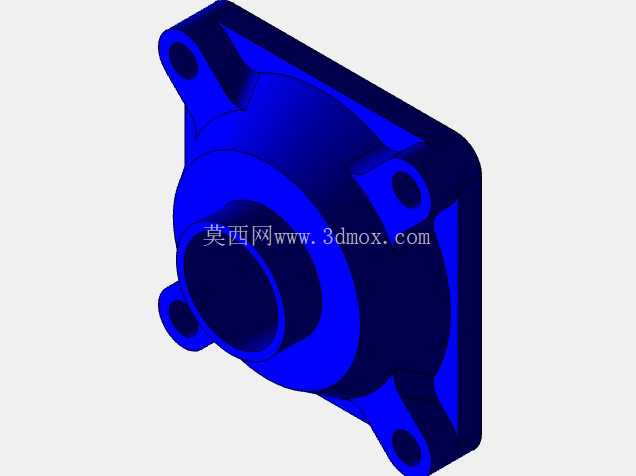

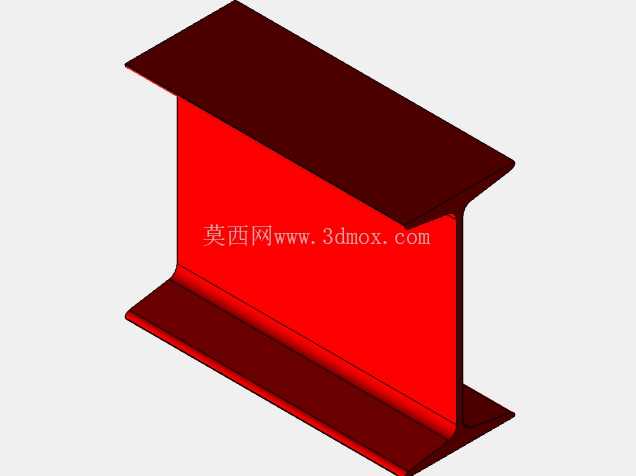

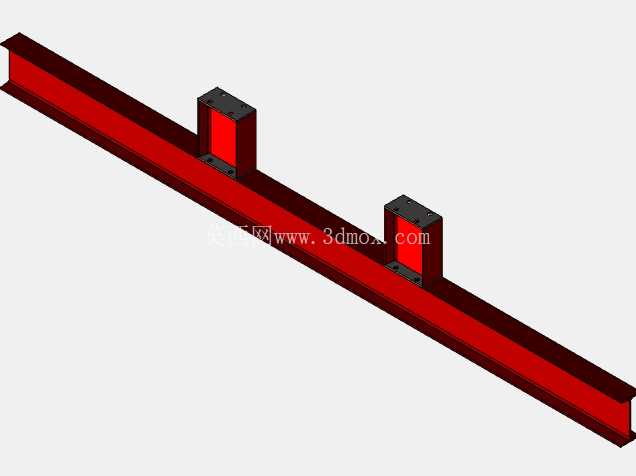

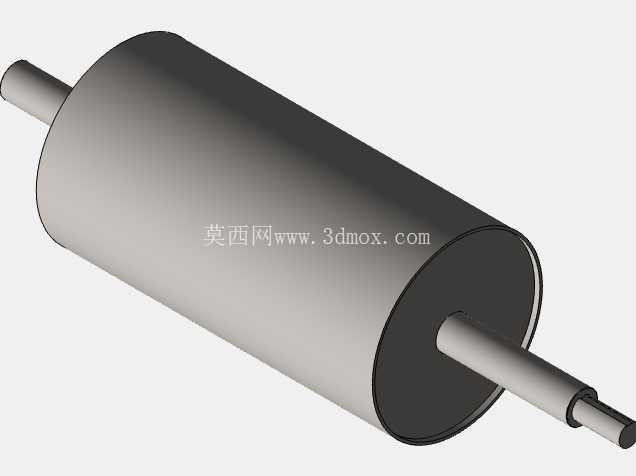

　　在离散制造的物料转运、配料称重、工序间流转环节，这类带称重检测的双向滑行输送装置，常被布置在料仓出料口、配料工位、不合格品分流节点，替代传统固定方向的输送辊道，解决单方向输送无法适配双向分流、超载物料无法提前预警的现场痛点。从结构设计逻辑来看，整套装置的承载主体采用型钢焊接的长条形机架，机架两侧加工有等距的辊子安装孔位，所有输送辊子采用无动力托辊结构，辊子两端通过轴承座固定在机架侧板上，辊面高度保持统一水平度，保证料斗或工装托盘在辊道上滑动时无卡滞、无偏斜。

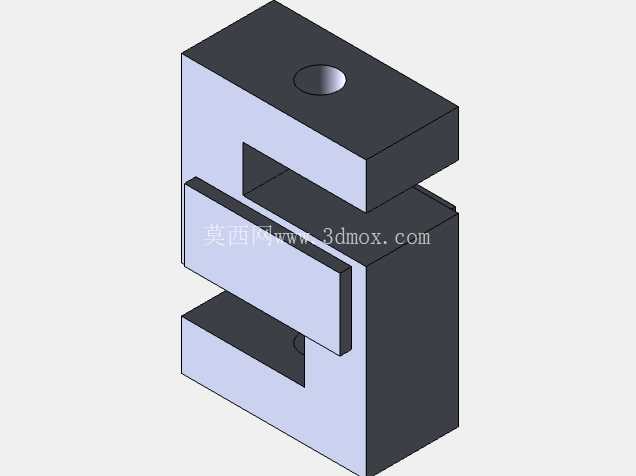

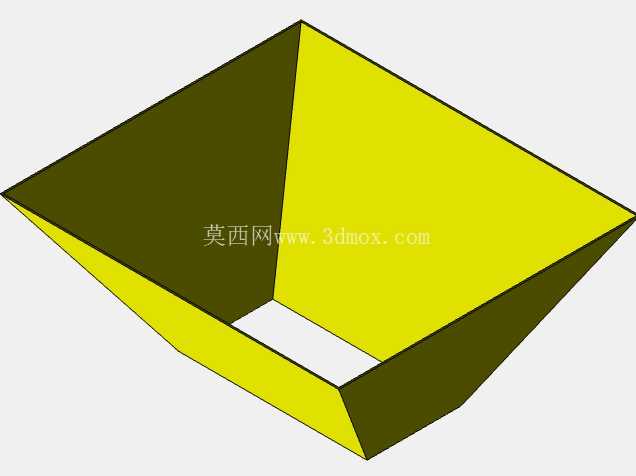

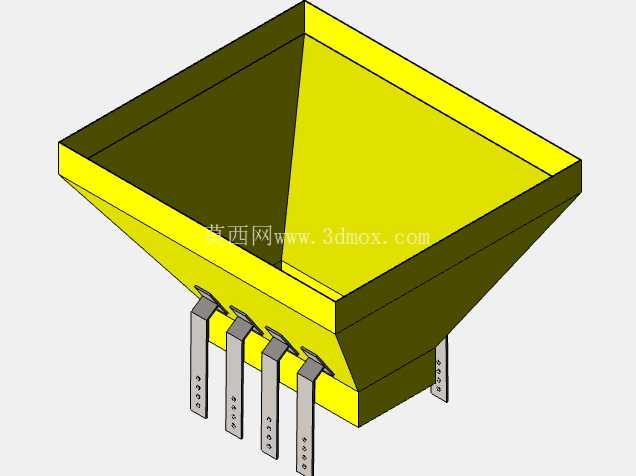

　　区别于常规固定辊道，这套装置的机架底部配置了滑动导向副，搭配端部的驱动单元，可实现整个辊道沿长度垂直方向的左右滑移，滑移行程根据现场工位间距设定，能够在两个相邻工位之间完成物料的双向转运，不需要额外配置转线机构或移栽机，大幅缩减线体的占地面积与设备投入成本。称重检测单元集成在辊道的进料端位置，采用高精度称重传感器作为检测元件，传感器安装在机架与底部滑动底座之间，当承载物料的料斗被推送至辊道起始位置时，传感器可实时采集料斗及内部物料的总重量，将重量信号传输至现场控制端，一旦检测到物料重量超出预设阈值，会立即触发预警信号，阻止超载料斗进入后续工序，避免后续提升、加工设备因超载出现故障或安全隐患。

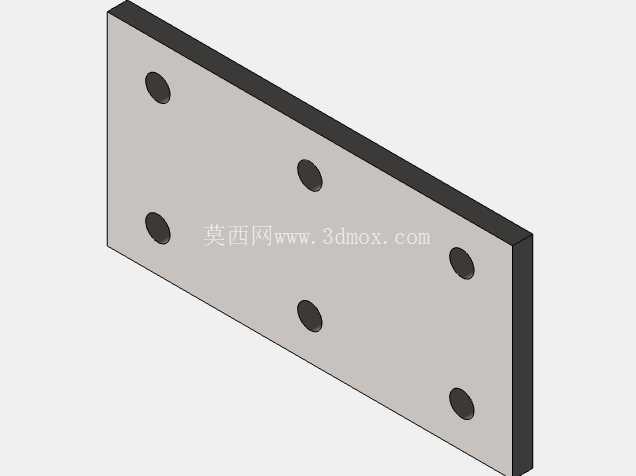

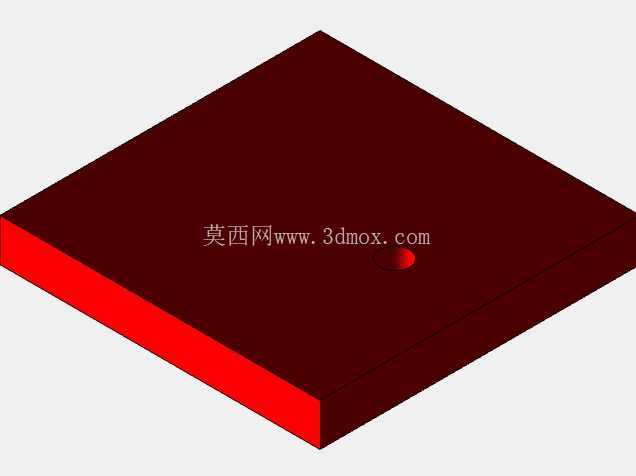

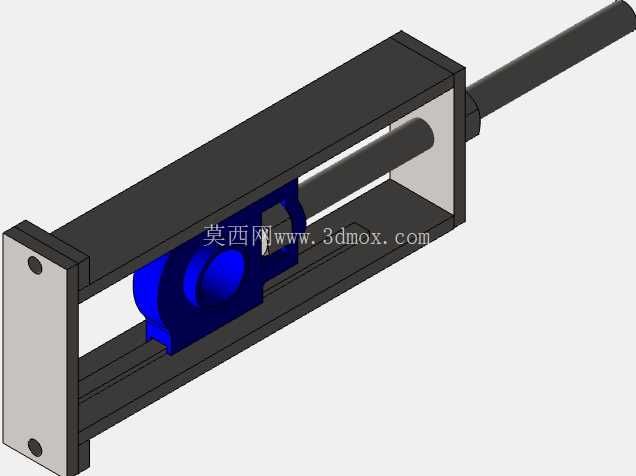

　　从安装边界来看，整套装置的宽度根据常规料斗的底面尺寸设计，适配行业内通用规格的周转料斗与工装托盘，机架底部的滑动底座采用膨胀螺栓与地面预埋钢板固定，安装时需要保证底座的水平度误差控制在允许范围内，避免滑动过程中出现卡阻；驱动单元布置在辊道的一端，采用减速电机搭配齿轮齿条或者同步带的传动结构，传动部件外侧设置有安全防护罩，避免现场杂物卷入传动机构。在实际应用场景中，这类输送装置常被用在铸造车间的配料工位、粮食加工的物料分装工位、化工原料的配混工位，既可以作为独立的称重检测输送单元使用，也可以接入整厂的自动化输送线体，与上下游的提升机、分拣设备、加工设备联动，当检测到物料重量合格时，辊道滑移至合格料流通道，将料斗推送至下一工序；当检测到物料超载时，辊道滑移至异常处理通道，提醒现场操作人员处理超载物料，不需要人工反复搬运料斗进行称重核对，大幅提升配料工序的作业效率，同时降低人工称重的误差率。

　　设计过程中，辊子的间距经过严格核算，保证最小规格的料斗底面至少能同时接触三根辊子，避免料斗在输送过程中出现倾斜、卡滞；称重传感器的选型根据额定输送载荷匹配，预留足够的安全过载系数，避免料斗放置时的冲击载荷损坏传感器；滑动导向副采用自润滑导轨材质，减少日常维护的频次，适应车间多粉尘、多油污的作业环境。整套装置的结构没有冗余设计，所有部件均采用行业通用标准件，辊子、轴承、传感器等易损件均可快速更换，降低设备后期的维护成本，同时双向滑移的结构设计让单台设备可覆盖两个进出料工位，相比传统的两条固定输送线搭配移栽机构的方案，设备成本可降低近四成，线体布置的空间占用也更小，适合在现有车间的线体改造项目中推广应用，不需要对现有场地进行大规模的土建调整，仅需要预留对应的安装平面与电源接口即可完成部署。
