多管集成式移动火箭发射装置结构设计

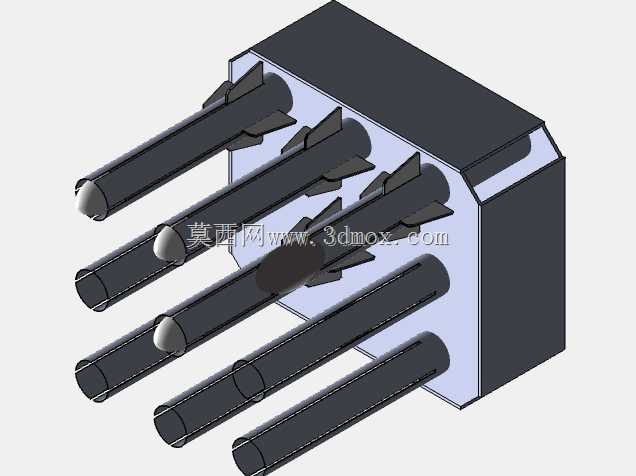

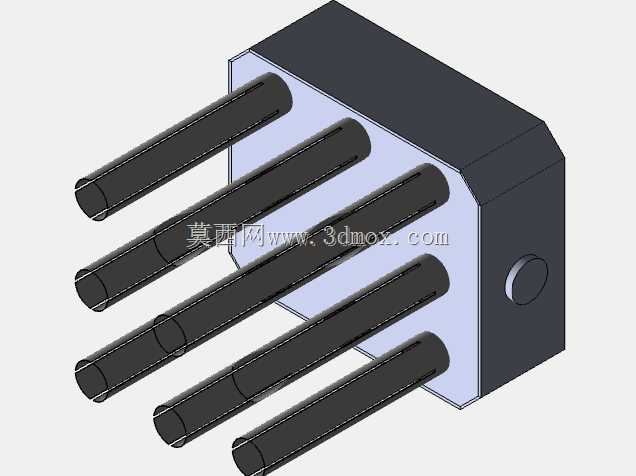

　　该发射装置的定向管组采用平行等距排布设计，每根定向管的内孔轴线保持严格平行度公差，管体采用薄壁圆筒结构，在保证发射导向精度的前提下尽可能降低整体自重，定向管尾部与承载基座的连接采用嵌入式定位结构，配合侧面的紧固销实现快速拆装，单根定向管可单独更换，适配不同口径的发射载体，无需对整体基座进行二次加工。承载基座作为整个装置的核心承力部件，采用箱型焊接结构设计，内部设置纵横交错的加强筋板，能够承受多管连续发射时产生的后坐冲击力，避免结构出现塑性变形；基座侧面设置的圆形轴座用于连接俯仰调节机构，轴座的配合面采用精加工处理，保证转动过程中的同轴度，减少俯仰调节时的卡滞问题，轴座内部预留润滑脂注油通道，可在不拆解结构的情况下完成日常润滑维护。

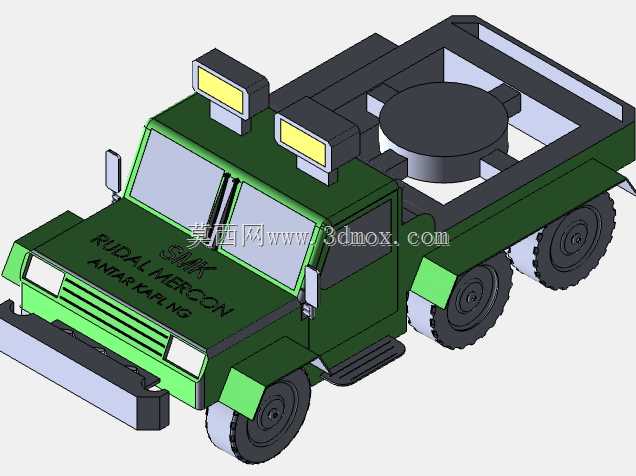

　　在实际应用场景中，这类多管集成发射装置可搭载于轻型机动平台，适用于快速部署的野外作业场景，定向管的排布密度经过优化，在有限的基座安装面上实现最大载弹量，同时相邻定向管之间预留足够的安全间隙，避免发射时尾焰相互干扰引发安全隐患。基座的底部安装面设置标准化的连接孔位，可直接与通用机动底盘的搭载平台对接，无需额外制作转接法兰，安装边界尺寸适配多数轻型越野底盘的货舱安装空间，整体重心经过配平设计，在满载状态下的重心位置处于承载平台的中心区域，避免机动行驶过程中出现侧倾风险。

　　设计过程中针对发射时的受力传递路径做了专项优化，每根定向管承受的发射后坐力通过尾部的连接法兰直接传递到基座的主承力筋板上，再通过基座底部的安装面均匀分散到搭载平台上，避免局部应力集中导致结构损坏；定向管的入口端做了倒角导向处理，方便装填作业时快速对位，减少装填过程中的磕碰损伤。基座的非承力面做了轻量化切槽处理，在不降低整体结构强度的前提下削减不必要的结构重量，提升机动平台的有效载荷利用率。

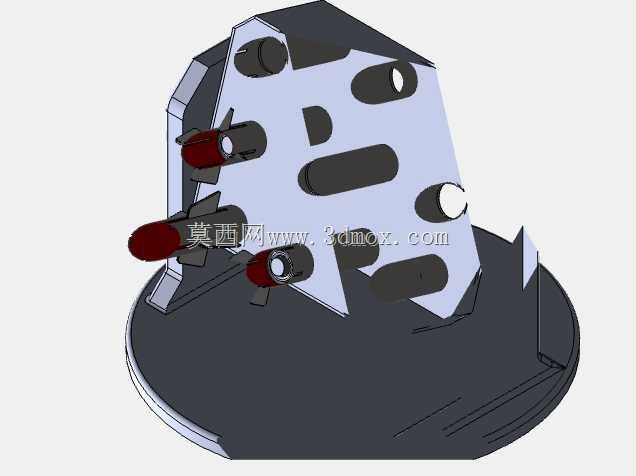

　　从安装适配性来看，装置整体的外形轮廓经过紧凑化设计，宽度尺寸控制在常规轻型车辆的货舱限界范围内，高度方向预留足够的俯仰调节余量，在最大仰角状态下不会与搭载平台的驾驶室结构发生干涉；定向管的长度尺寸经过匹配设计，保证发射载体在管内的导向行程满足出管姿态精度要求，同时不会因为管体过长导致整体外廓尺寸超出道路通行限界。侧面的俯仰轴座采用标准轴径设计，可适配通用的电动或手动俯仰调节机构，用户可根据实际使用需求选配不同的调节驱动组件，无需对基座结构进行二次修改。

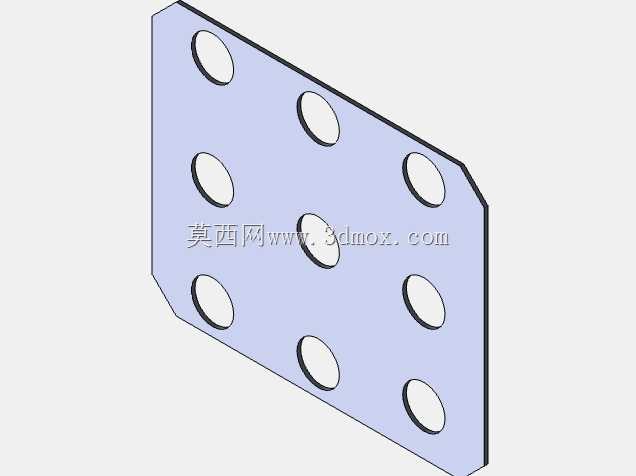

　　结构细节上，定向管与基座的连接部位设置定位销孔，装配时可通过定位销快速确定每根定向管的安装位置，保证管组的位置度公差，减少装配调试的工作量；基座的外表面采用平整化设计，无突出的尖锐结构，避免野外作业时造成人员磕碰，同时也方便外挂防护盖板的安装，在非作业状态下可对定向管口进行封闭防护，减少沙尘、雨水进入管内造成的部件锈蚀或卡滞。
