虚构近程制导弹药外观结构三维数模

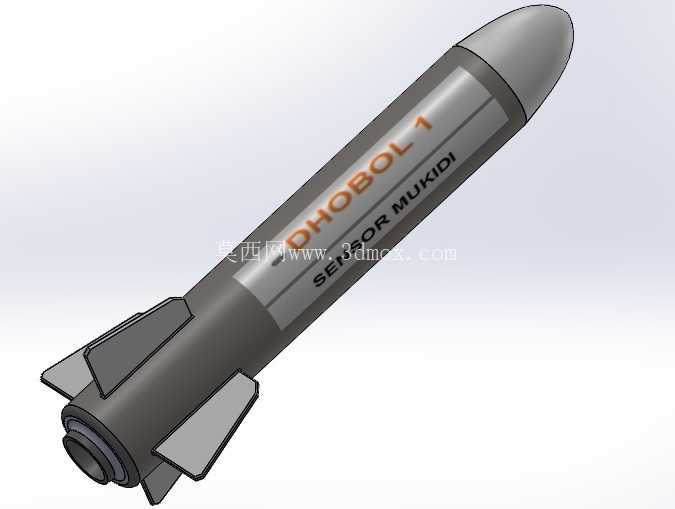

　　该三维数模还原了一款虚构近程制导弹药的完整外观结构，整体采用旋成体气动布局设计，弹身主体为等直径圆柱段，头部搭配大长细比卵形钝头整流罩，能够在亚声速与跨声速飞行段有效降低波阻，适配低空突防类任务的气动需求。弹身尾部均匀布置四片后掠式梯形稳定尾翼，翼面与弹身轴线呈固定安装角，飞行过程中可借助气流作用为弹体提供滚转稳定力矩，无需额外加装滚转控制通道即可维持弹体姿态稳定，简化了整体结构复杂度。尾段中心位置设置收敛式喷管外形，还原了固体火箭发动机推力室的出口结构特征，喷管端面与弹身尾段端面齐平，避免突出结构在储运过程中发生磕碰损伤。弹身侧面预留了标识喷涂区域，可根据演示需求添加型号标识、勤务标识等涂装内容，适配国防教育展示、军工题材文创开发、虚拟战场场景搭建等不同应用场景的外观定制需求。从设计逻辑来看，该模型在建模阶段优先保证了气动外形的连续性，所有曲面衔接处均采用G2连续过渡，没有出现尖锐折角或曲面断层，既符合真实制导弹药的气动设计原则，也能够直接导入渲染软件生成高保真展示素材，无需额外进行曲面修补。结构拆分层面，模型将弹头整流罩、弹身主舱段、尾翼组件、尾喷管四个部分做了独立实体划分，每个部件的配合面均设置了合理的安装止口，若用于结构原理演示，可直接对各部件进行拆分爆炸视图制作，清晰展示弹药的分段式舱段布局特征。尺寸边界方面，弹体总长度与弹身直径的比例控制在8:1，符合近程战术导弹的常规尺寸比例范围，尾翼展长不超过弹身直径的1.2倍，整体外包络尺寸规整，在装配到虚拟发射平台、储运发射箱等配套场景模型中时，不会出现尺寸干涉问题，适配不同场景的装配比例调整需求。尾翼的后掠角设置为45度，翼根处做了圆弧过渡与弹身连接，既还原了真实弹药翼面的连接加强结构特征，也避免了应力集中的结构设计缺陷，即使将该模型用于3D打印制作实体展示样件，翼根位置也具备足够的结构强度，不会在打印后处理或搬运过程中发生断裂。弹身圆柱段的壁厚按照等强度原则做了示意性设计，外表面没有设置多余的凸起物，仅在对应制导舱、战斗部舱、发动机舱的位置做了环形刻线划分，能够直观区分不同功能舱段的位置区间，可用于弹药结构科普教学中的舱段功能讲解。需要明确的是，该模型为完全虚构的创意设计，没有对应任何现实列装的武器型号，所有结构特征均为外观层面的示意还原，不包含内部制导组件、战斗部、动力系统的详细功能结构，仅适用于外观展示、场景搭建、科普演示类用途，不能用于任何工程化的实际产品开发。建模过程中所有特征均采用参数化草图驱动，修改弹身直径、总长度、尾翼尺寸等参数时，可直接通过调整草图尺寸实现整体模型的联动更新，方便设计人员根据不同的展示需求快速调整模型比例，无需重新进行整体曲面构建。弹体头部的钝头曲率半径经过优化，既保证了气动减阻效果，也避免了尖头结构在3D打印或实体制作时容易出现的尖端破损问题，头部整流罩与弹身主舱段的配合面采用台阶式止口定位，装配时能够快速对齐，不会出现同轴度偏差。尾喷管的收敛段母线采用直线加圆弧的过渡形式，还原了固体火箭发动机喷管的典型外形特征，喷管内壁做了简化的光面处理，没有还原复杂的喉衬、热防护层等内部结构，符合外观展示类模型的建模精度要求，不会因为过多的内部细节导致模型文件冗余度过高，影响大场景下的加载运行效率。
