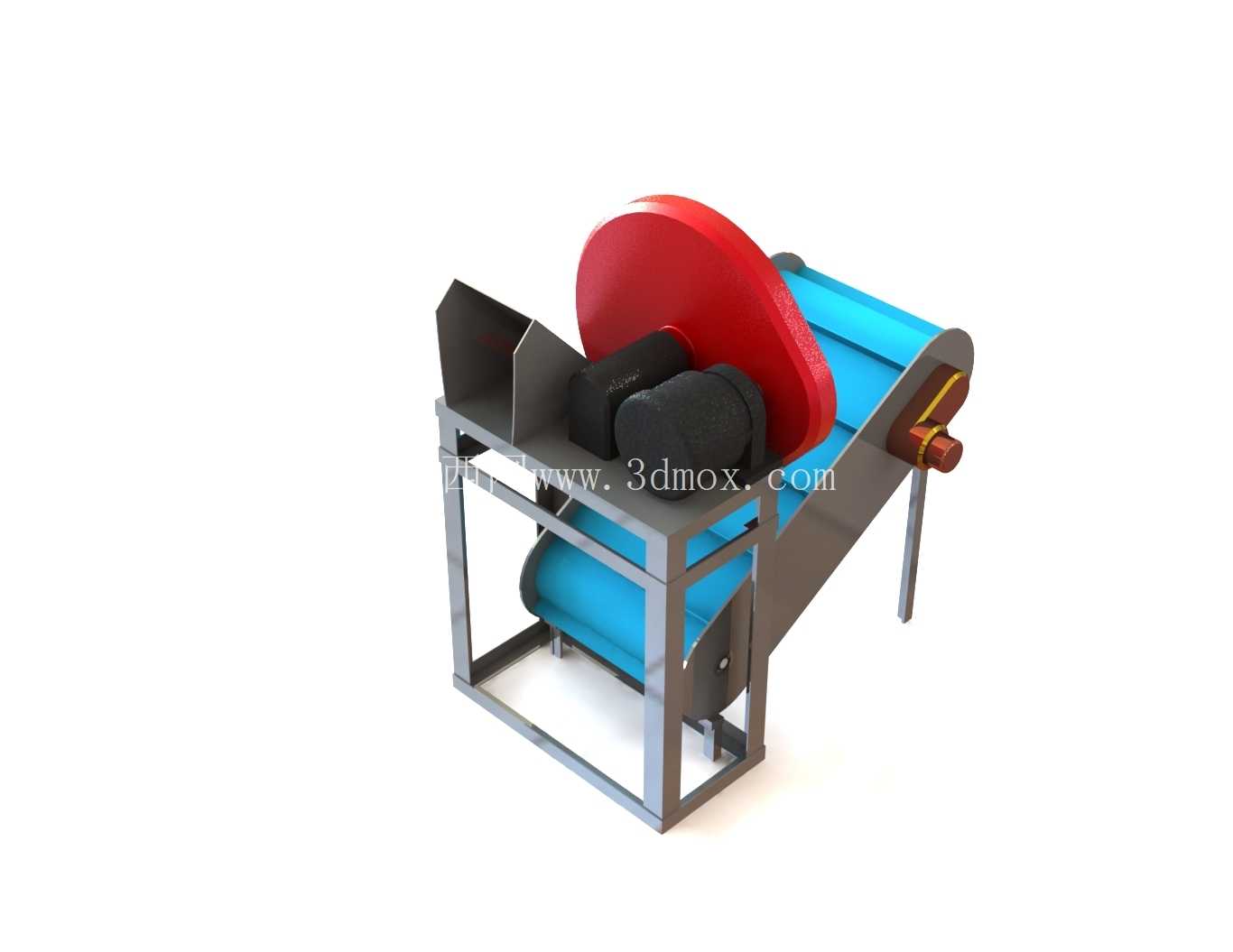

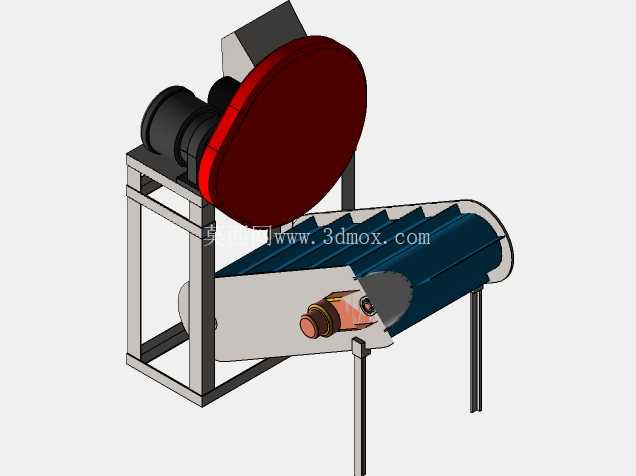

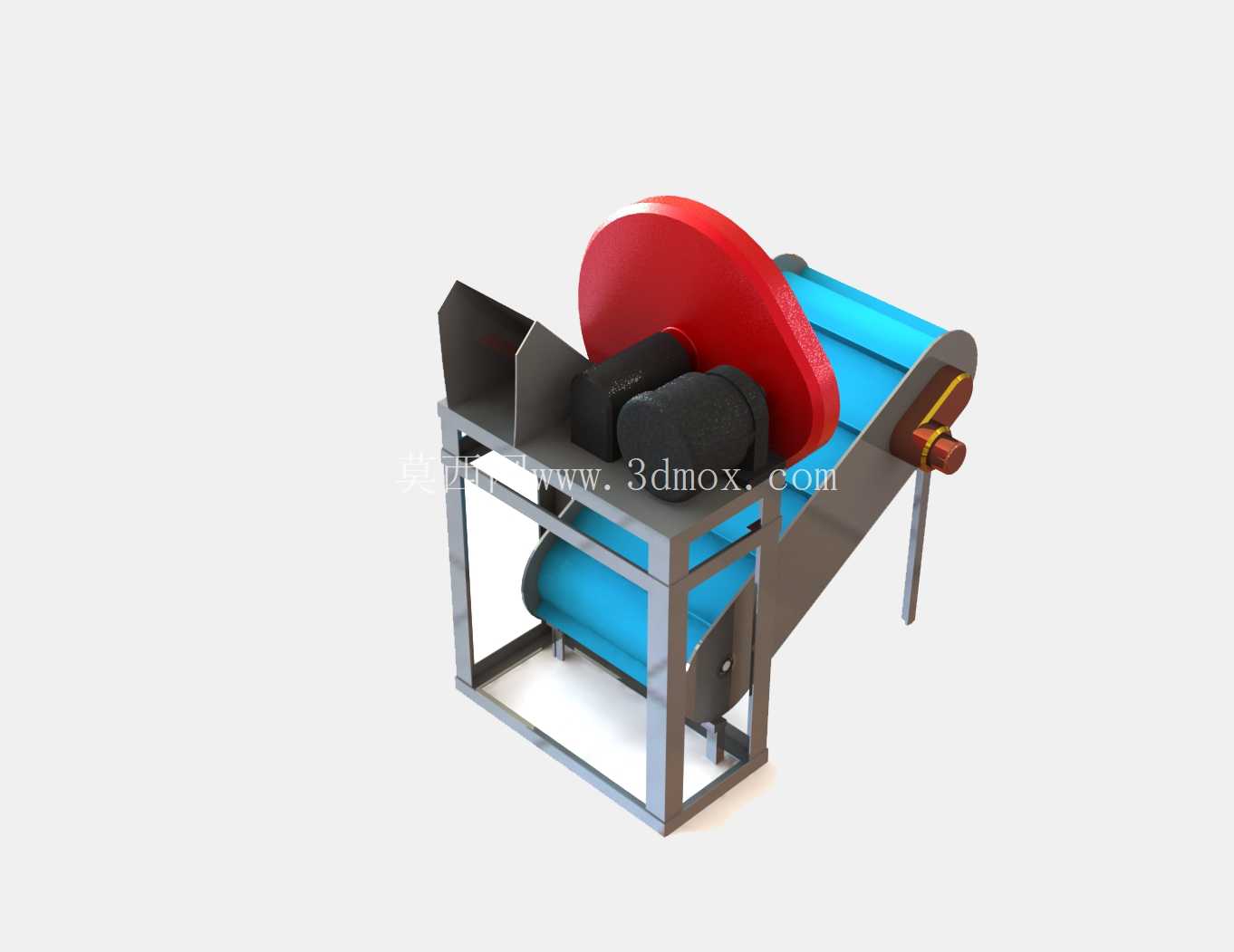

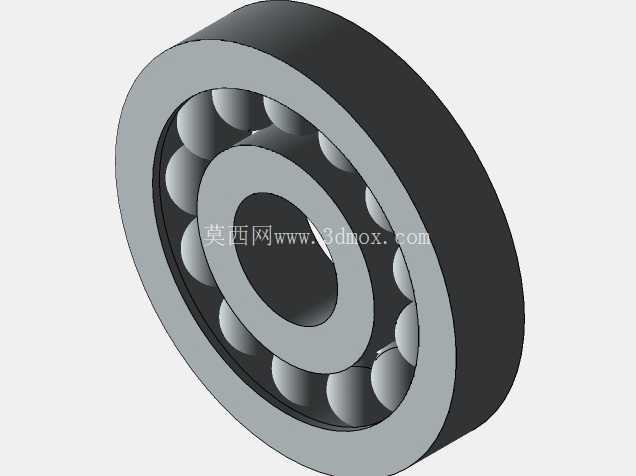

带皮带输送结构的商用切片设备三维结构

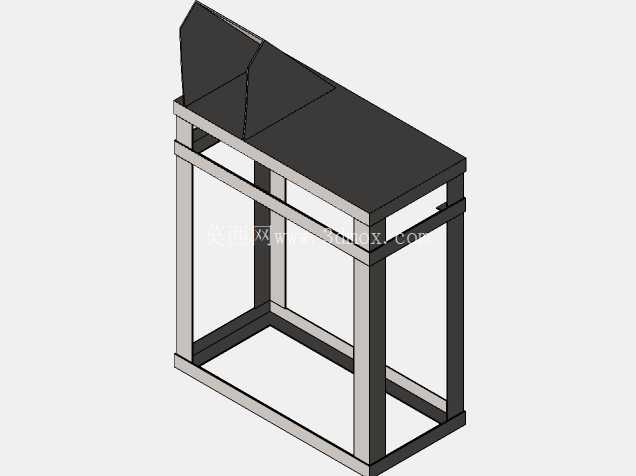

该设备主要面向中小型食品加工门店、中央厨房预处理工段、农产品初加工场景使用，可完成根茎类果蔬、块状熟制肉制品的连续切片作业，替代传统人工持刀切配的作业模式，单台设备可匹配3-5人的切配产能，同时能保证切片厚度的一致性，减少人工切配过程中产生的边角料损耗。设备整体采用方管焊接机架作为承载主体，机架底部预留四个可调支脚的安装位，可根据现场地面平整度调整支脚高度，保证设备运行过程中切割组件与输送面的水平度，避免因机架倾斜导致的切片厚度不均、物料跑偏问题。

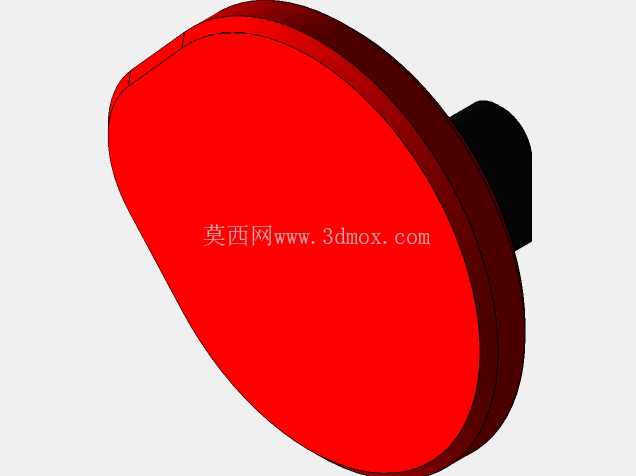

从结构布局来看，设备进料端设置倾斜导料槽，导料槽采用折弯钢板焊接成型，槽体内侧做圆弧过渡处理，避免物料卡滞在接缝位置，导料槽出口正对切割组件的进料侧，可将人工投放的物料顺滑引导至切割工位。切割组件采用偏心轮驱动的往复式切刀结构，偏心轮外侧设置半圆形安全护罩，护罩与机架采用螺栓连接，日常维护时可快速拆卸，护罩边缘做卷边处理，避免安装维护过程中划伤操作人员。切刀下方设置可调式挡料板，通过调整挡料板与切刀的间隙，可实现1-15mm范围内的切片厚度调节，调节机构采用梯形螺纹丝杆传动，调节过程无卡顿，厚度调节到位后通过锁紧螺母固定，避免设备运行过程中因振动导致厚度偏移。

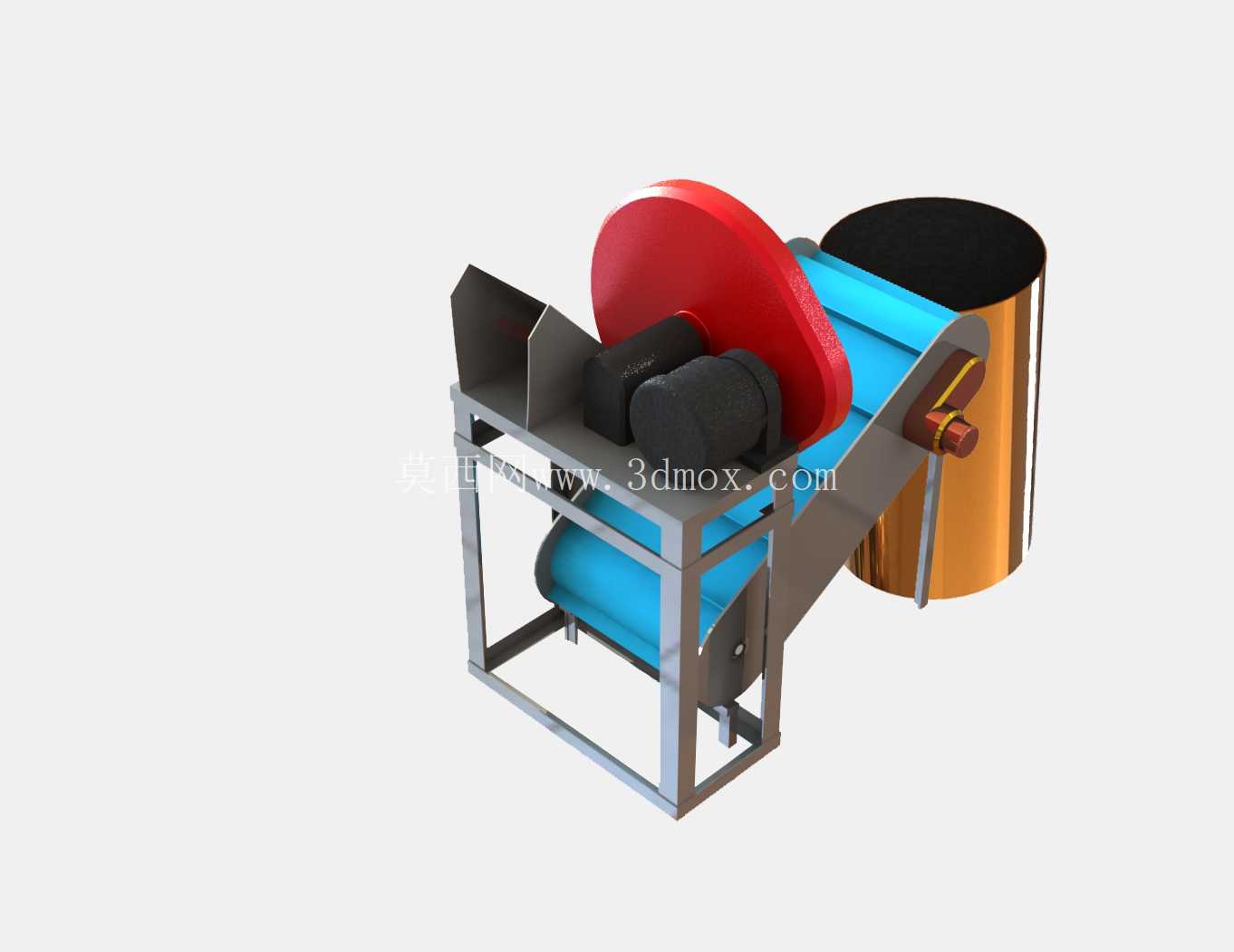

输送部分采用蓝色食品级PVC皮带作为承载面，皮带两侧设置挡边，防止切片后的物料从皮带两侧掉落，皮带驱动端设置在设备出料侧，采用张紧螺栓调节皮带张紧度，避免皮带长期运行后出现打滑、跑偏问题，皮带下方设置多根不锈钢托辊，托辊间距控制在150mm以内，保证物料输送过程中皮带面的平整度，避免因皮带下凹导致的切片切面倾斜问题。设备出料端设置倾斜导料溜槽，溜槽角度设置为35度，可将切割完成的切片物料顺滑引导至下方接料容器内，溜槽与机架采用快拆式连接，每日作业结束后可快速拆卸清洗，避免物料残渣残留滋生细菌。

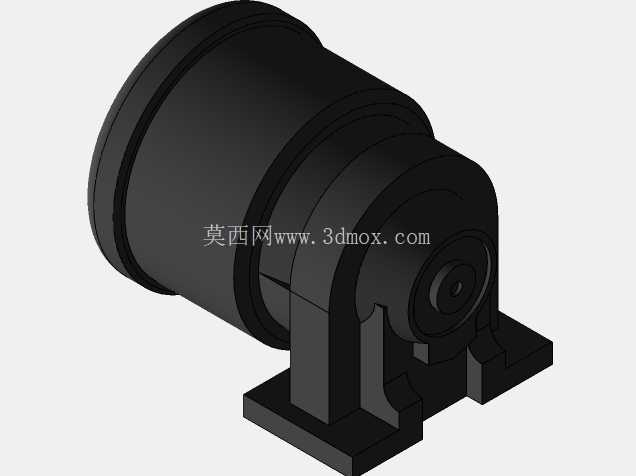

传动系统采用电机直连偏心轮的布局，电机安装在机架中部的电机安装板上，安装板设置长条形调节孔，可调整电机位置实现传动带的张紧调节，电机输出轴与偏心轮之间采用键连接，传动扭矩稳定，无打滑风险。设备整体外形尺寸控制在长1200mm、宽600mm、高950mm范围内，进料端高度为850mm，符合人工站立投料的人机工程学高度，操作人员无需弯腰即可完成投料作业，降低长时间作业的疲劳感；出料端高度为600mm，可匹配常规高度的物料周转箱接料，无需额外垫高接料容器。

设计过程中重点考虑了设备的易清洁性与维护便捷性，所有与物料接触的部件均采用螺栓连接，无焊接死角，切割组件的切刀采用快拆式压块固定，更换切刀时无需拆卸整个传动组件，仅需松开压块螺栓即可完成切刀更换，单把切刀更换时间可控制在5分钟以内。机架表面采用喷砂处理后喷涂食品级防锈漆，涂层附着力强，耐日常清洗过程中的水冲、清洁剂腐蚀，不会出现涂层脱落污染物料的问题。设备的电气控制部分设置在机架侧面的防水控制盒内，控制盒防护等级达到IP54，可适应清洗过程中的水花飞溅场景，控制盒上设置启动、停止、急停三个按钮，急停按钮采用大尺寸蘑菇头设计，出现紧急情况时可快速按下停机。

从安装边界来看，设备安装时需在左右两侧预留不小于300mm的维护空间，方便日常维护时拆卸护罩、调整皮带张紧度，设备后侧预留200mm的散热空间，保证电机运行过程中的热量可正常散发，避免电机因散热不良出现过热烧毁问题。设备整体重量约为85kg，无需额外做地面预埋固定，放置在平整的水泥地面上即可稳定运行，运行过程中振动幅度小，不会出现位置偏移问题。针对不同的物料特性，可通过更换不同刃口角度的切刀实现适配，切割脆性物料时采用薄刃口切刀，可减少切片过程中的物料破碎率；切割韧性物料时采用带微锯齿的切刀，可避免切刀粘料，保证切面的光滑度。
