生物柴油生产工段多级清洗工艺装置

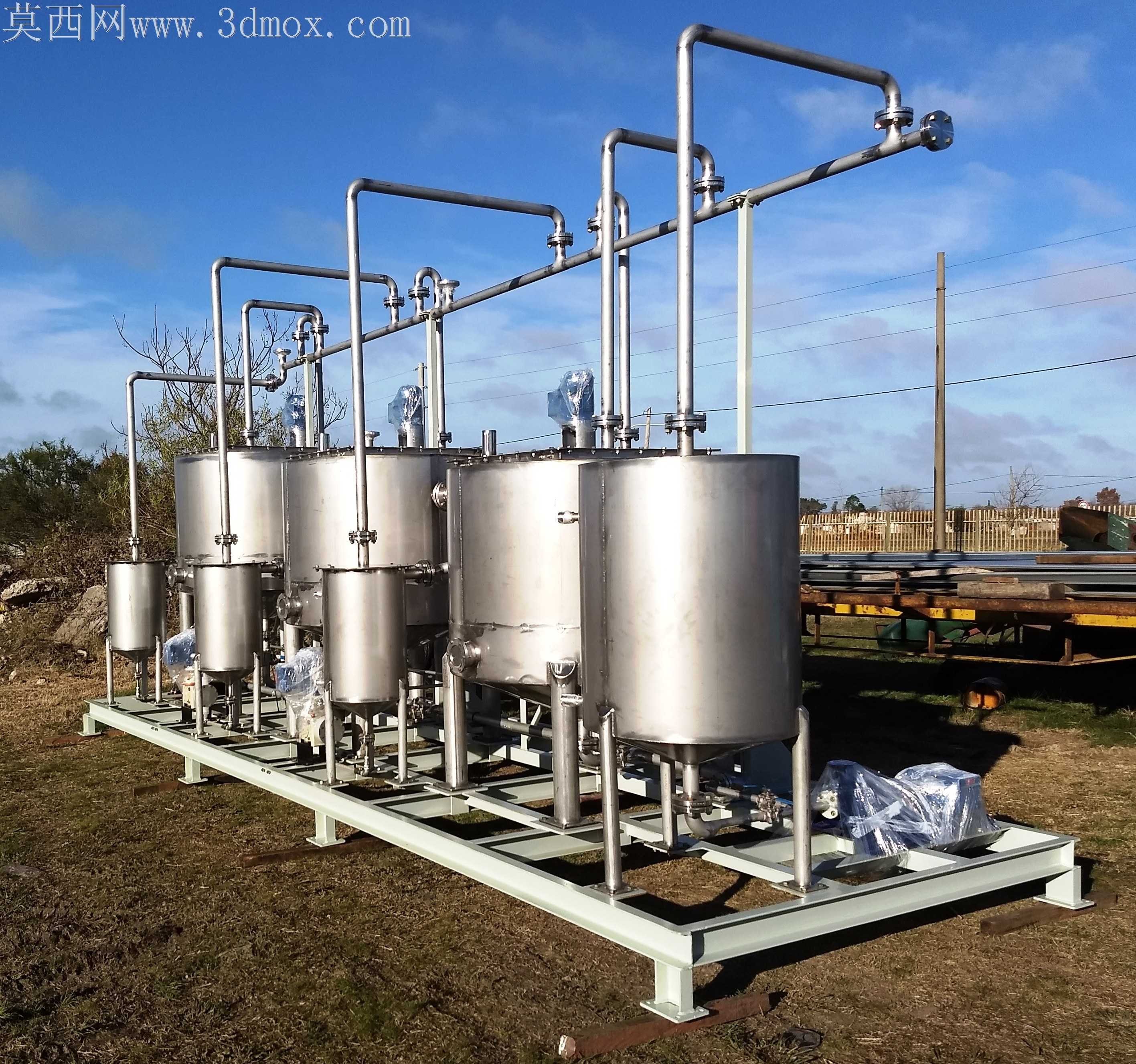

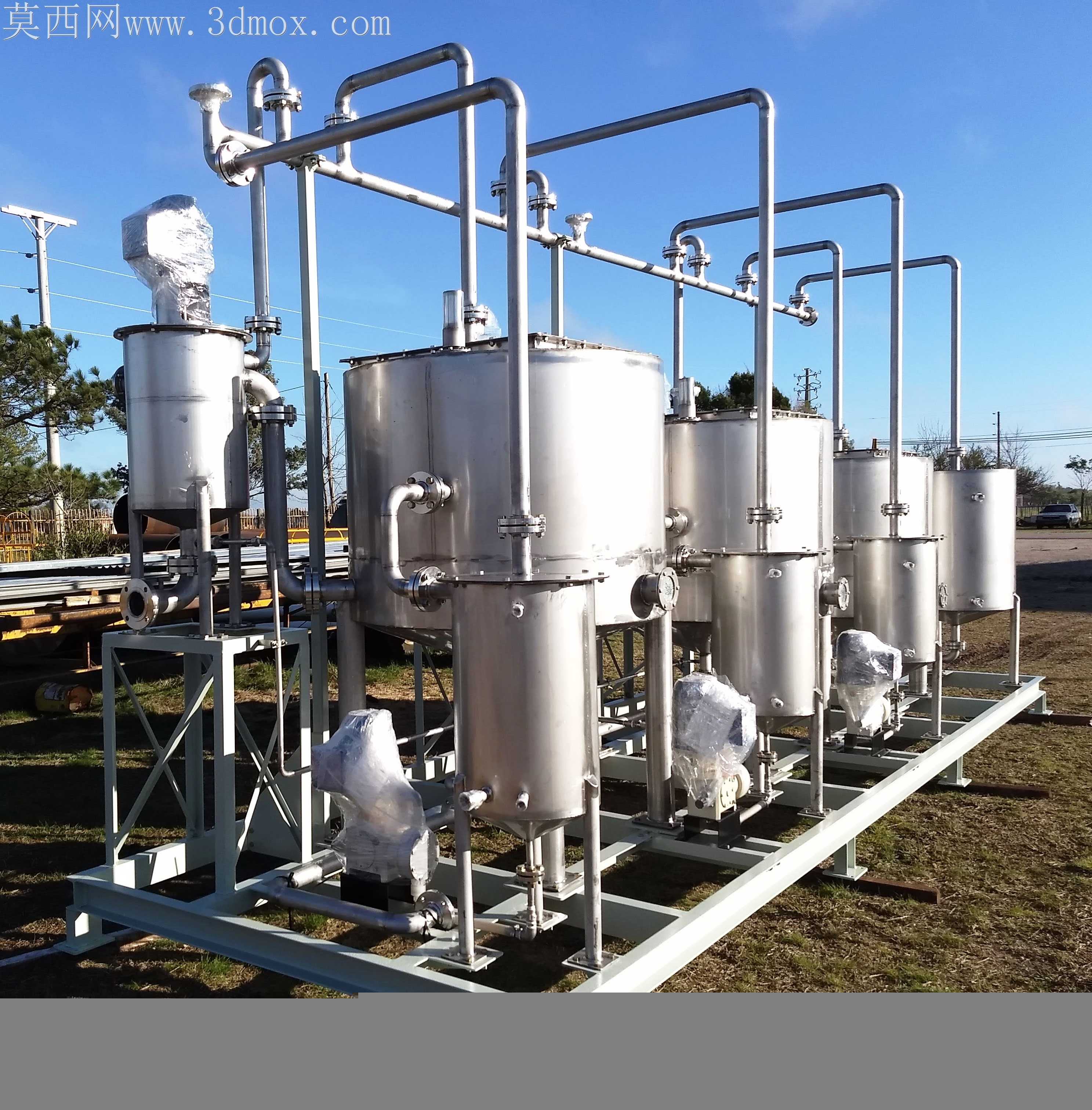

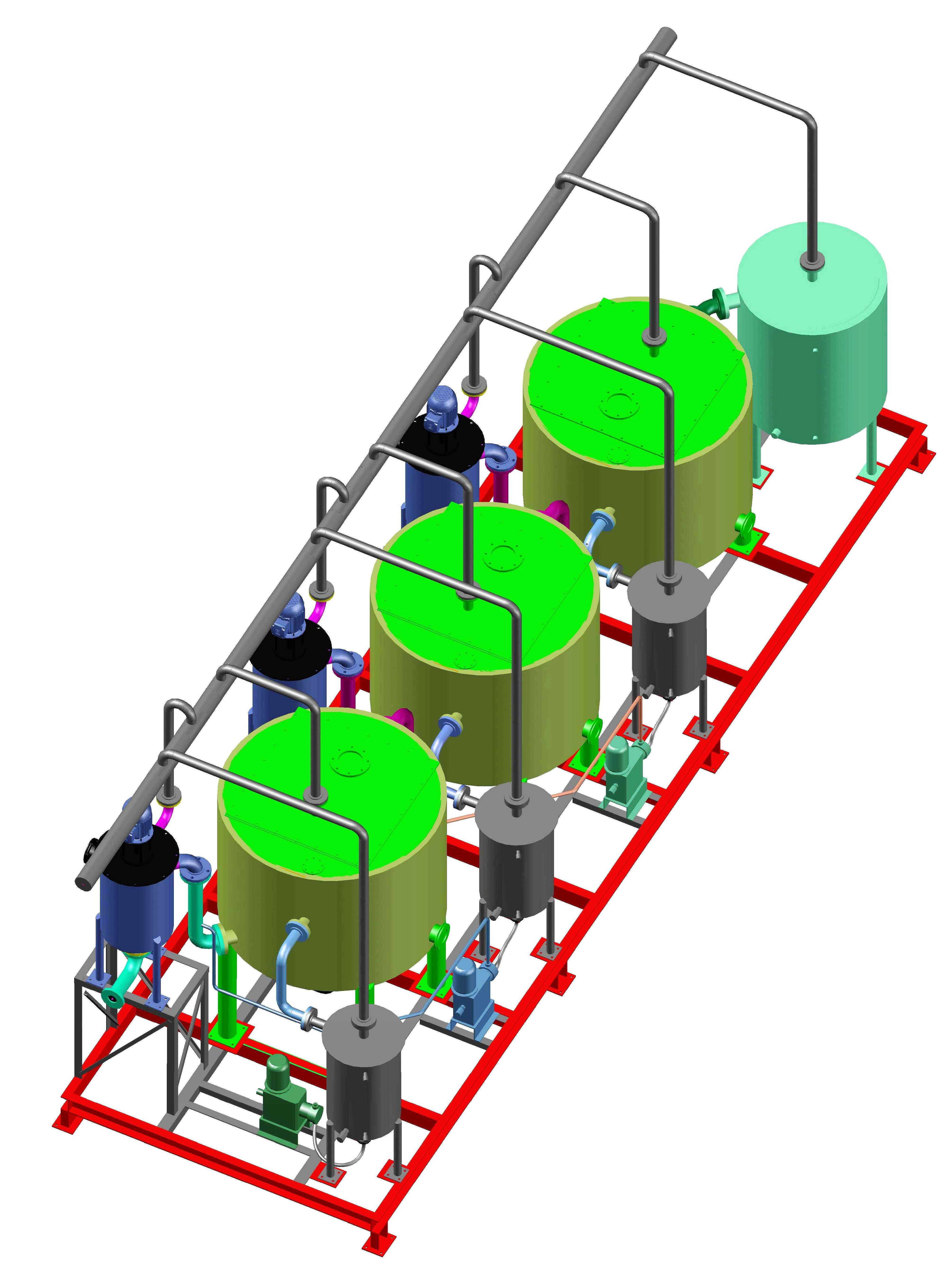

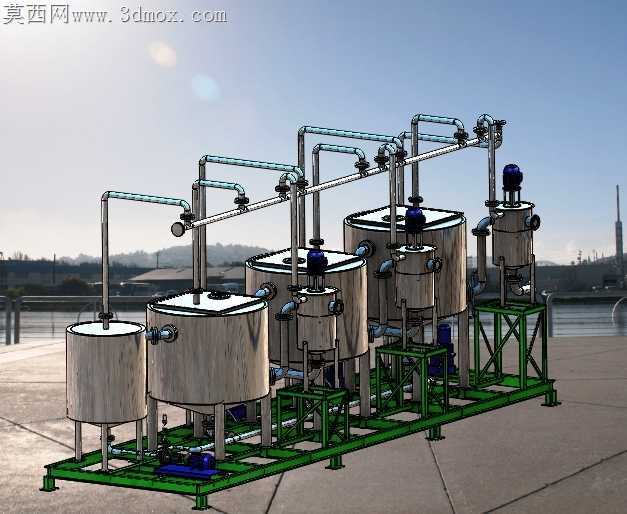

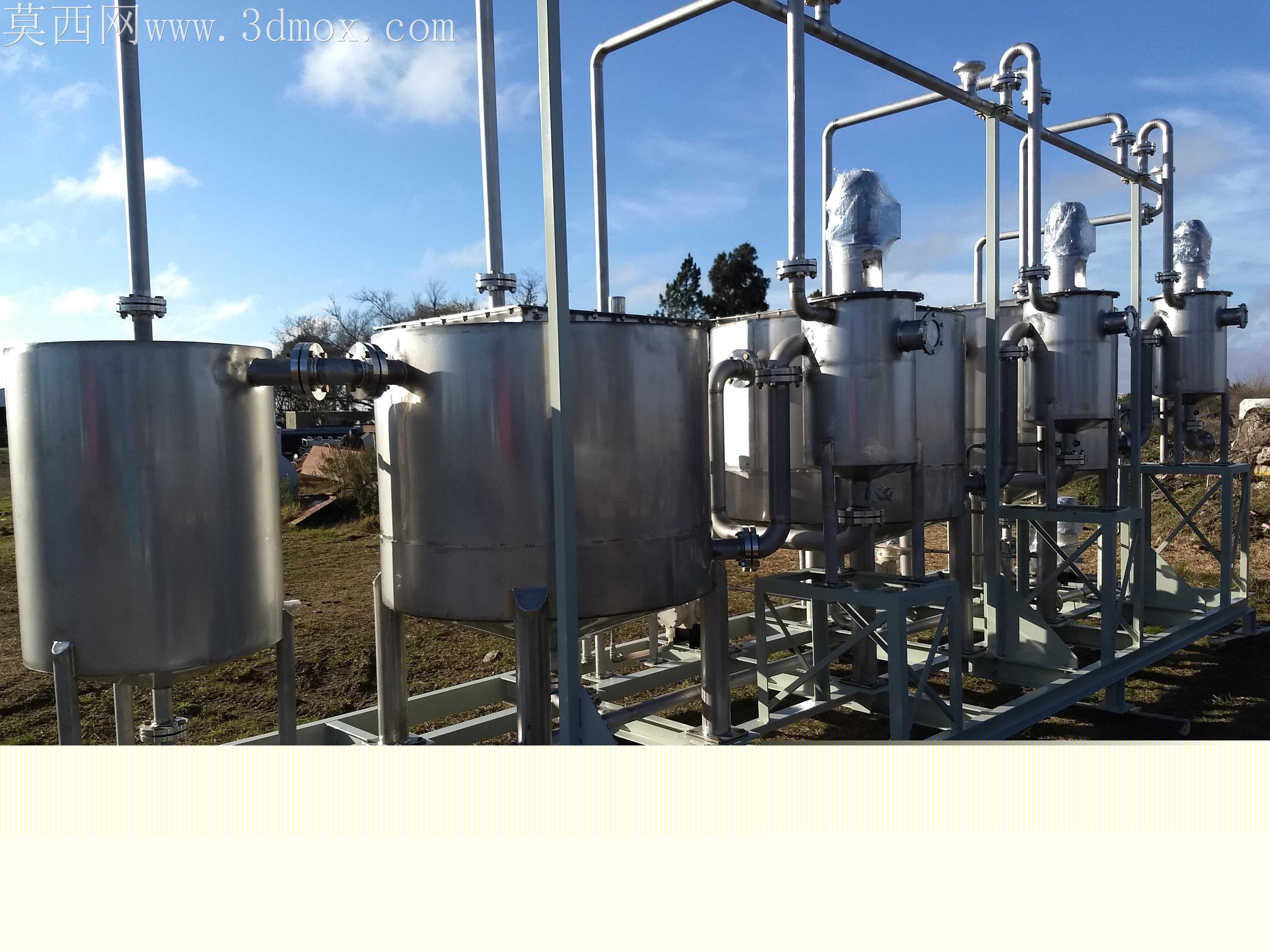

该套装置主要应用于生物柴油规模化生产的粗产物精制工段，是生物柴油生产链路中衔接酯交换反应与成品精制的核心处理单元，主要承担粗酯产物的杂质洗脱、甲醇残留脱除、副产物甘油分离的核心功能，可有效去除粗生物柴油中残留的催化剂皂、游离甘油、过量甲醇以及水溶性杂质，经该装置处理后的粗酯可直接进入后续蒸馏精制环节，大幅降低后续工段的处理负荷，提升最终成品生物柴油的闪点、酸值、残炭等核心指标达标率。整套装置采用撬装集成式设计思路，将多级处理罐体、工艺管道、搅拌组件、输送泵组、支撑框架全部集成在统一的钢制撬装底座上，无需现场进行复杂的管道拼接与设备对位，仅需完成进出口物料管路对接、供电接线即可投入使用，大幅降低现场安装的施工周期与安装难度，适配不同产能规模的生物柴油生产车间的布局调整需求，也可作为移动式生物柴油生产站点的核心处理单元使用。装置采用四级梯度清洗的工艺逻辑，从进料端到出料端依次排布不同容积的处理罐体，第一级为粗洗沉降罐，主要完成大颗粒杂质与粗甘油的初步沉降分离，罐体采用锥底设计便于沉降杂质的定期排出；后续三级为精洗混合罐，每级罐体均配置顶入式搅拌组件与管道混合器，可将清洗水与粗酯进行充分剪切混合，确保水相能够充分包裹携带酯相中的水溶性杂质，每级罐体之间采用溢流管道连接，依靠液位差实现物料的自动流转，减少额外输送泵的配置数量，降低装置运行能耗。整套装置的管道布局采用顶层排布设计，所有工艺管道均布置在罐体顶部的统一管廊层，既避免管道贴地布置带来的积液、腐蚀问题，也便于日常巡检过程中快速排查管道跑冒滴漏问题，管道上配置的视镜、阀门均预留了充足的操作空间，操作人员在地面即可完成阀门调节、视镜观测的日常操作。撬装底座采用型钢焊接成型，底部设置有标准叉车孔与吊装位，便于装置整体的转运与移位，每个罐体的支撑腿均与底座采用螺栓连接固定，可根据实际处理物料的特性灵活调整罐体的安装高度与排布间距。整套装置的安装边界充分考虑了标准工业车间的通道与层高要求，整体宽度适配常规车间的设备通道宽度，整体高度满足常规厂房的层高限制，侧面预留了充足的操作与检修空间，搅拌电机、泵组等动设备均布置在便于检修的位置，日常维护无需拆解主工艺管道即可完成易损件的更换作业。
