框架集成式锥形木气化反应装置

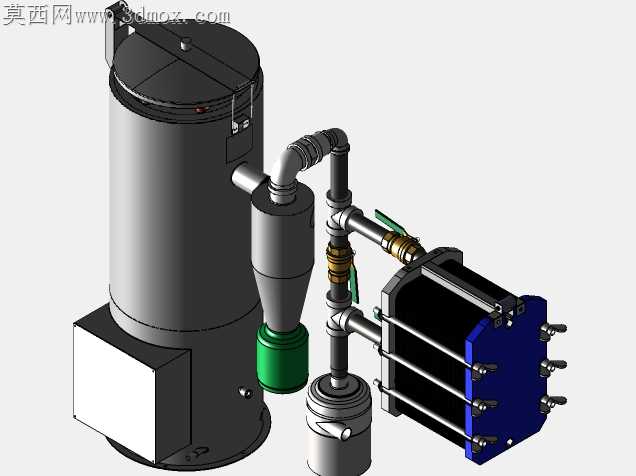

生物质气化现场最常遇到的痛点，是零散布置的管路、过滤、换热单元在转运、户外作业时易受磕碰，管路接头受震动松脱漏灰，检修时要在零散部件间反复腾挪作业空间。这套集成框架结构的设计，刚好把这些现场暴露的问题在结构阶段就做了规避。黄色方管焊接的框架没有做多余的装饰性弯折，所有承重点位都对应内部核心部件的安装基座，底部冲孔网板既承托泵体、罐体的重量，又能让作业时洒落的灰渣、冷凝积液直接漏下，不会在设备底部积留造成腐蚀。框架顶部预留的电控箱安装位，把操作按钮、显示屏都布置在人员站立操作的抬手高度，不用弯腰探身就能完成启停、参数查看，电控箱和内部高温罐体之间留了足够的隔热间隙，避免长期高温烘烤加速线路老化。三种不同原理的过滤组件沿管路走向依次排布，旋风分离器靠离心力先拦截大颗粒炭灰，油泡过滤单元黏附细颗粒焦油，刨花介质过滤层做最终的精滤，三个部件的安装座都做了快拆式的卡扣设计，不用完全拆解框架就能抽出过滤组件做清理更换，不会因为单个滤件堵塞就要拆解整段管路。板式换热器和冷却塔的排布特意错开了过滤单元的检修通道，管路走最短路径连接，减少弯头数量降低气阻，连接用的黑色软管都预留了合适的弯曲半径，没有硬掰成死角造成管路折堵，管卡固定点位都选在框架方管的立面，不会在底板上打多余的孔破坏承重结构。底部的蓝色泵体安装座垫了减震胶垫，运转时的震动不会直接传导到框架引发共振，避免长期震动把管路接头、接线端子震松。框架的边角都做了圆弧过渡，没有尖锐的焊疤外凸，现场搬运、吊装时不会刮破吊绳或者划伤作业人员，侧面预留的吊装孔位刚好对应整台设备的重心，起吊时不会出现倾斜晃荡。每个部件的安装公差都留了适配现场加工的调整余量，过滤罐体和框架之间的间隙刚好能塞进保温棉，冬季户外作业时可以直接包覆保温层不用额外改支架，冷却单元的散热翅片朝向框架外侧，通风路径没有被其他部件遮挡，散热效率不会因为集成布置打折扣。
