这套联动执行结构主要适配中小型卧式冷室压铸机的周边取件、喷雾工位的位移传动需求,在压铸生产的循环节拍里,承担工位切换时的精准位移传递功能,替代传统单气缸直推的刚性传动方案,解决直推结构行程末端冲击大、多工位同步动作协调性差的问题。从实际产线落地的场景看,这类结构常布置在压铸机定模板侧的安装立板上,连接取件机械手与喷雾头的安装支座,通过两个铰接摆臂的联动,实现两个执行端在取件位、喷雾位、等待位三个点位之间的圆弧过渡位移,避免直推结构需要额外布置直线导轨带来的积屑卡滞问题——压铸生产过程中会产生大量铝屑、脱模剂雾气,开放式直线导轨的防护难度极高,而这种铰接摆臂的转动副都可以通过自带的密封圈实现全封闭防护,日常维护只需要定期通过摆臂上预置的注油杯补充润滑脂即可,不需要频繁清理导轨面的积屑。

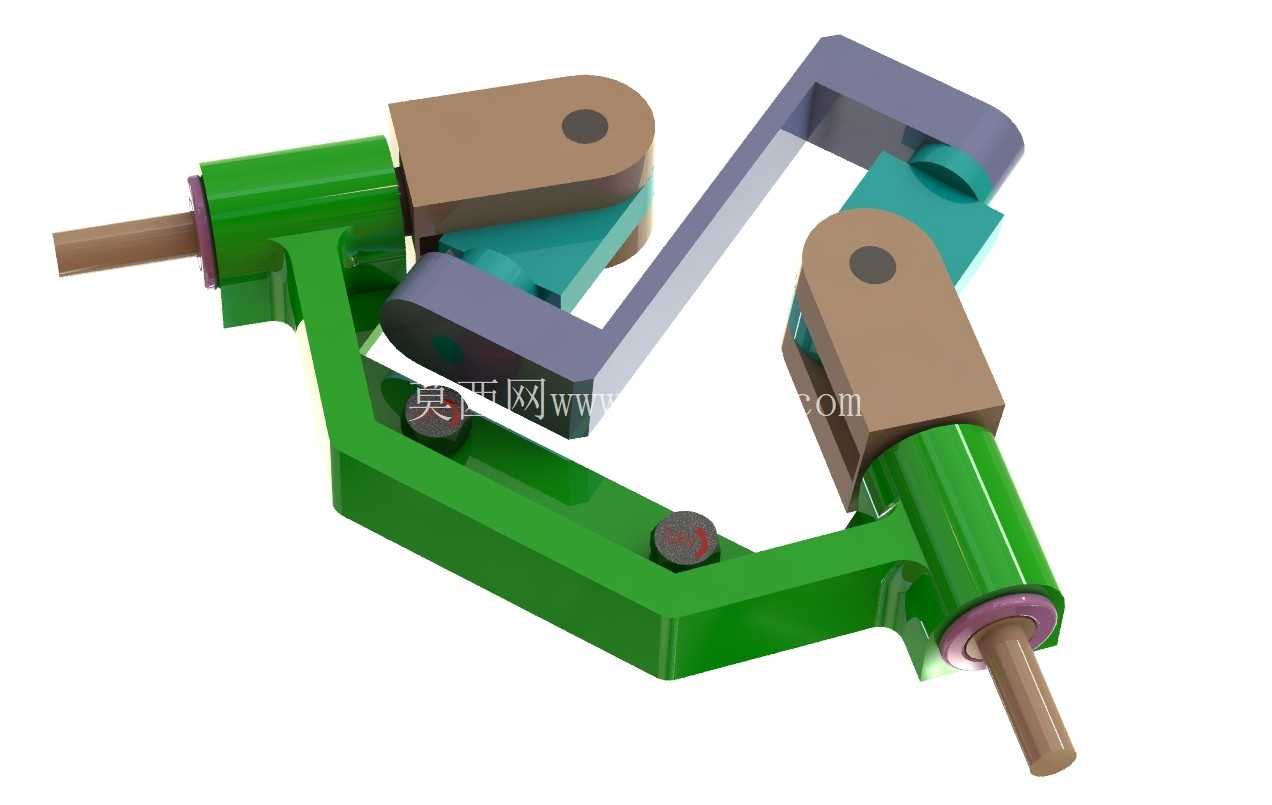

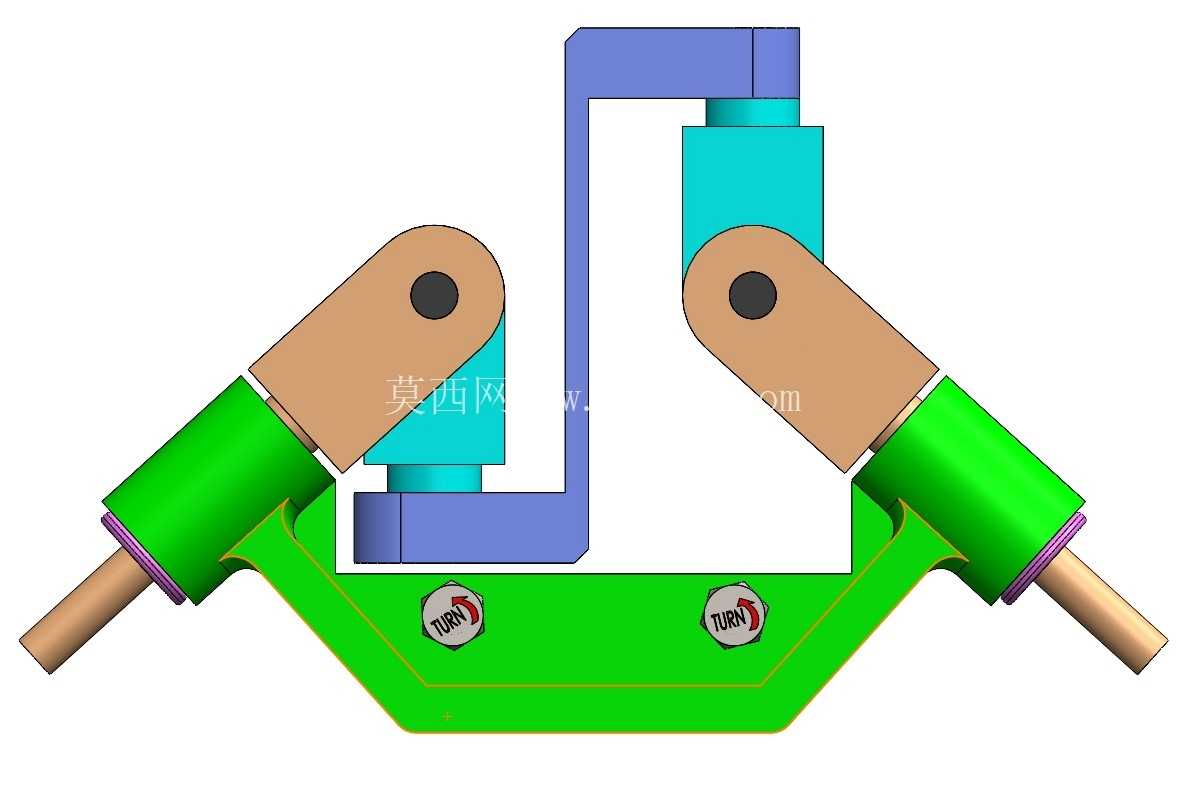

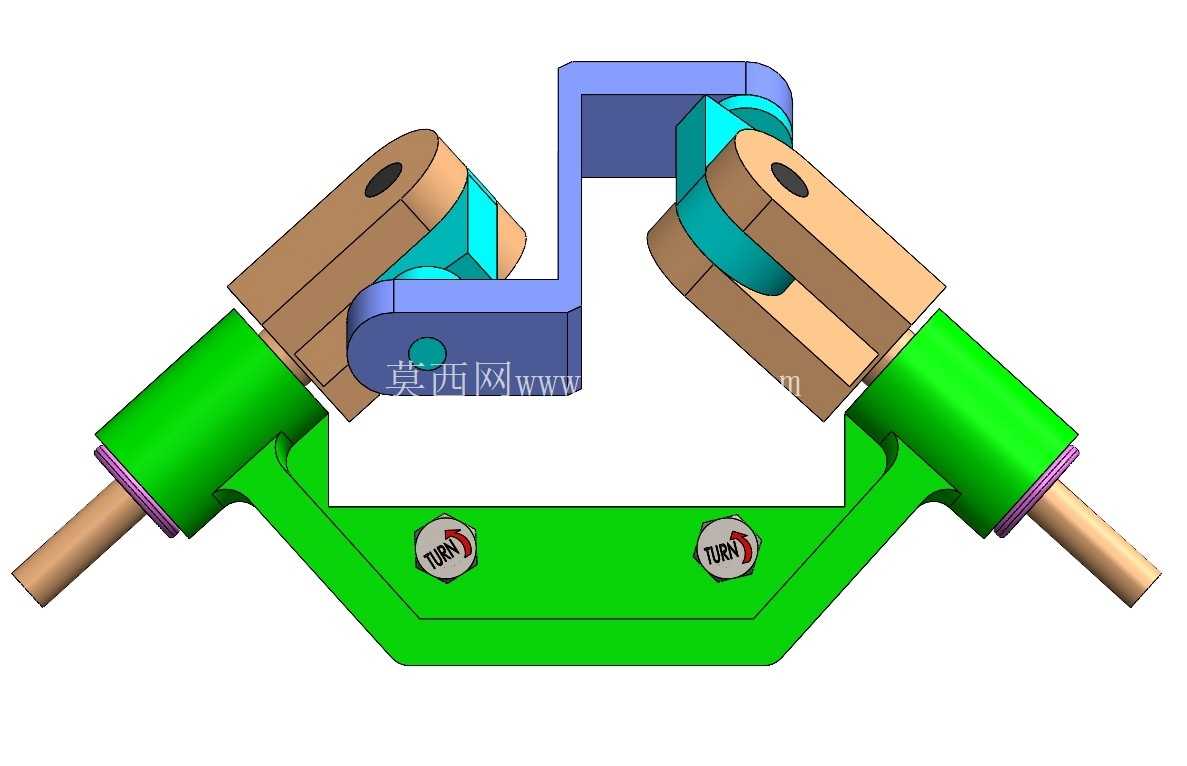

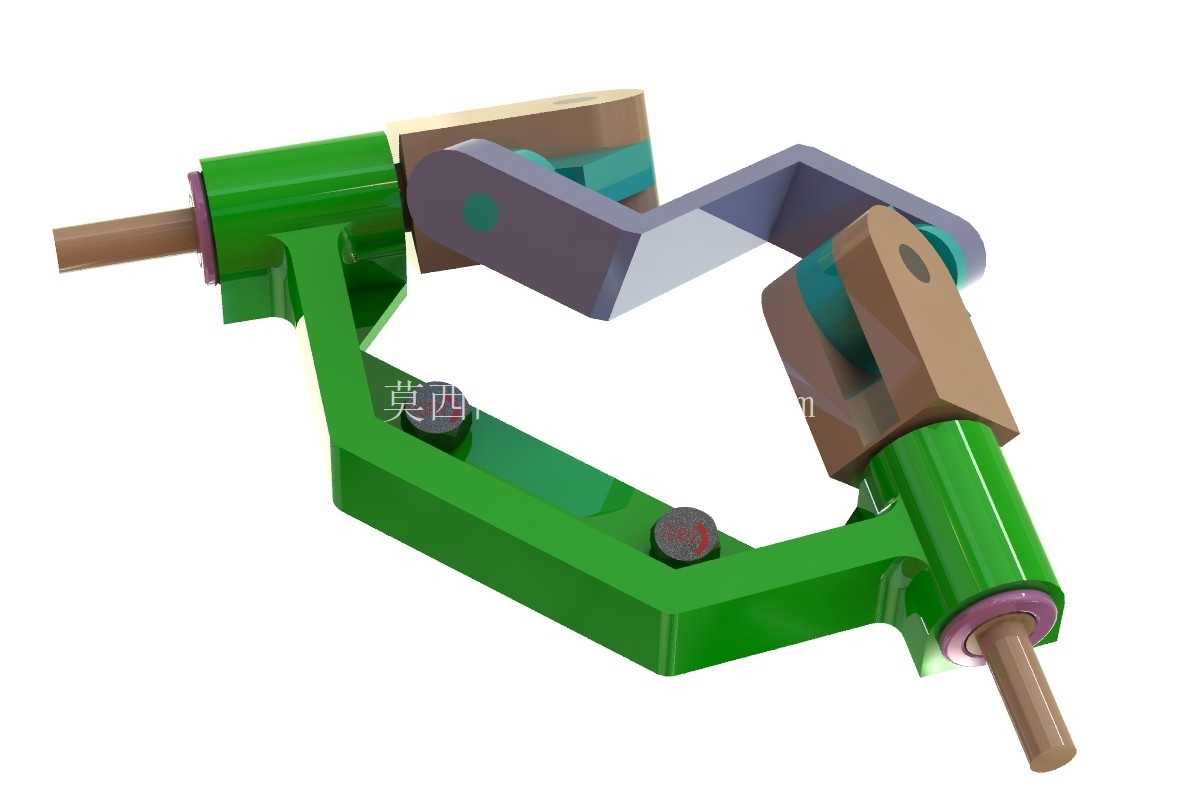

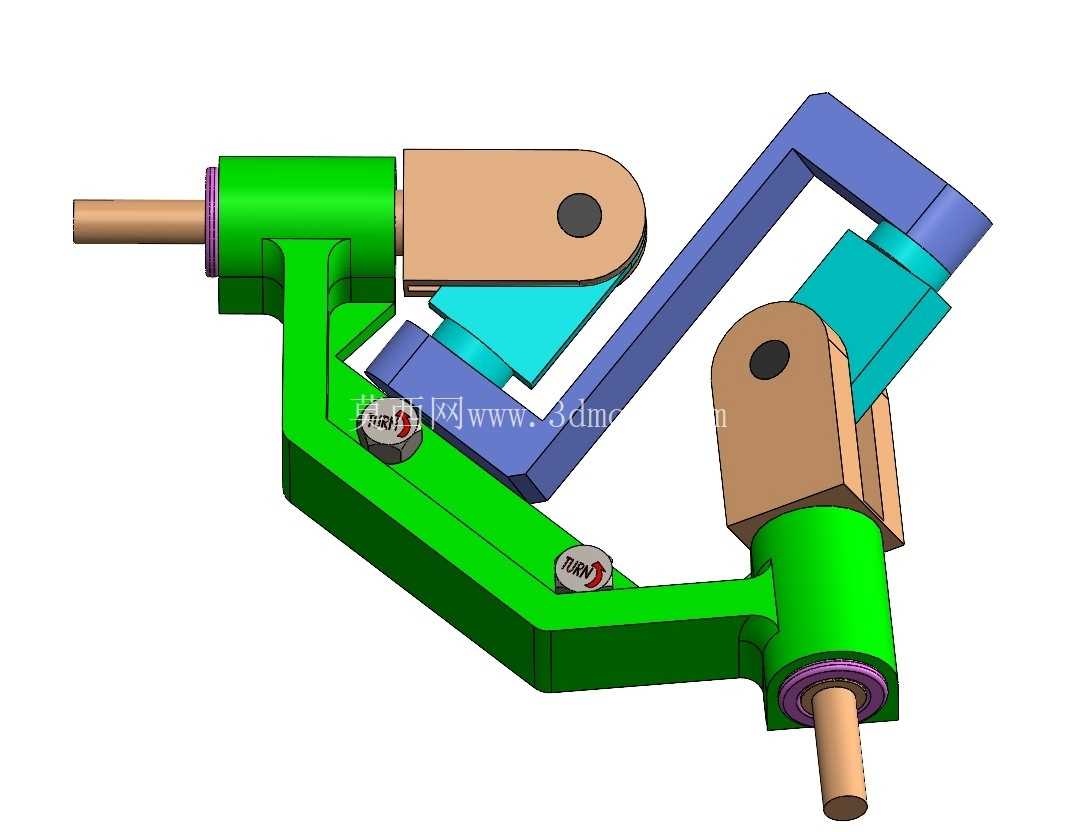

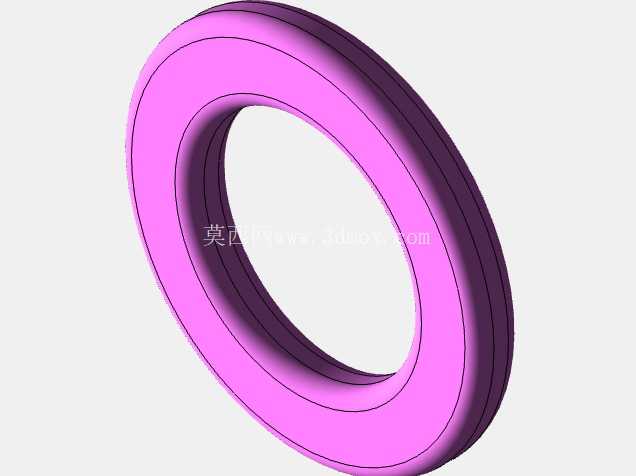

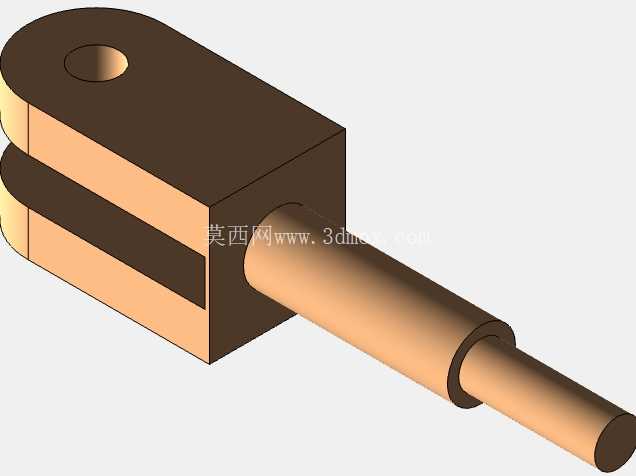

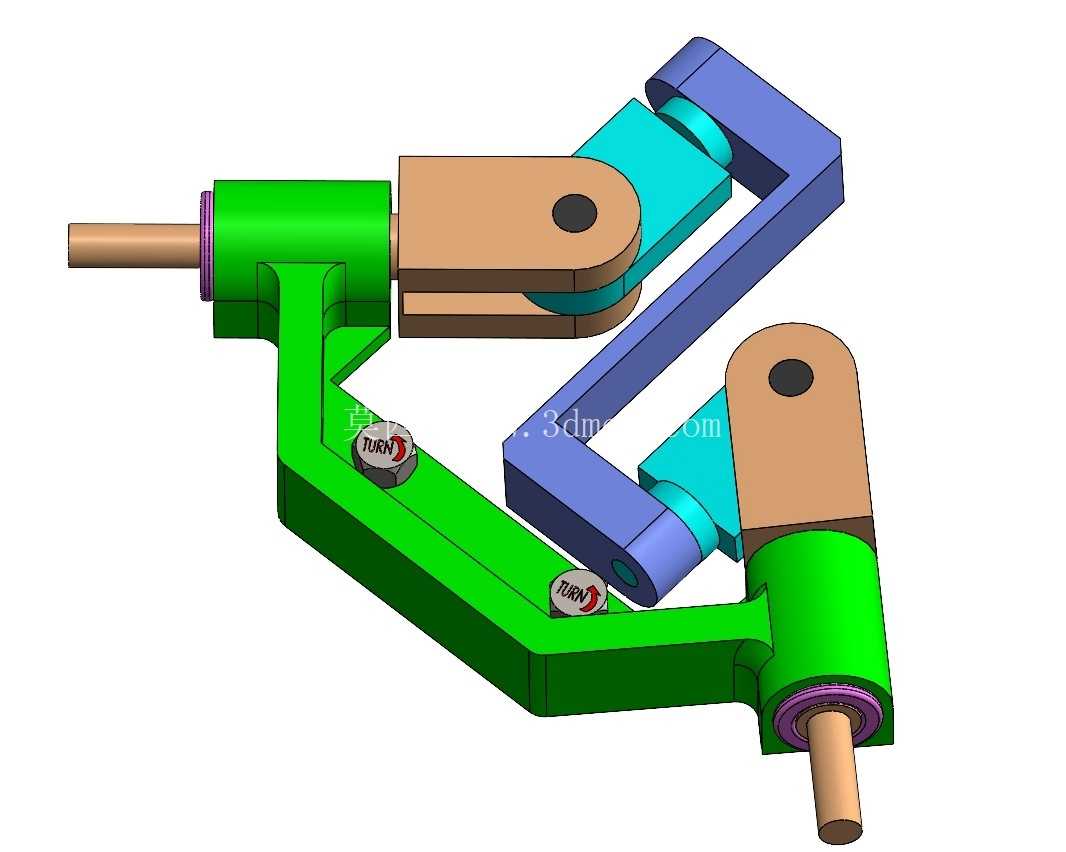

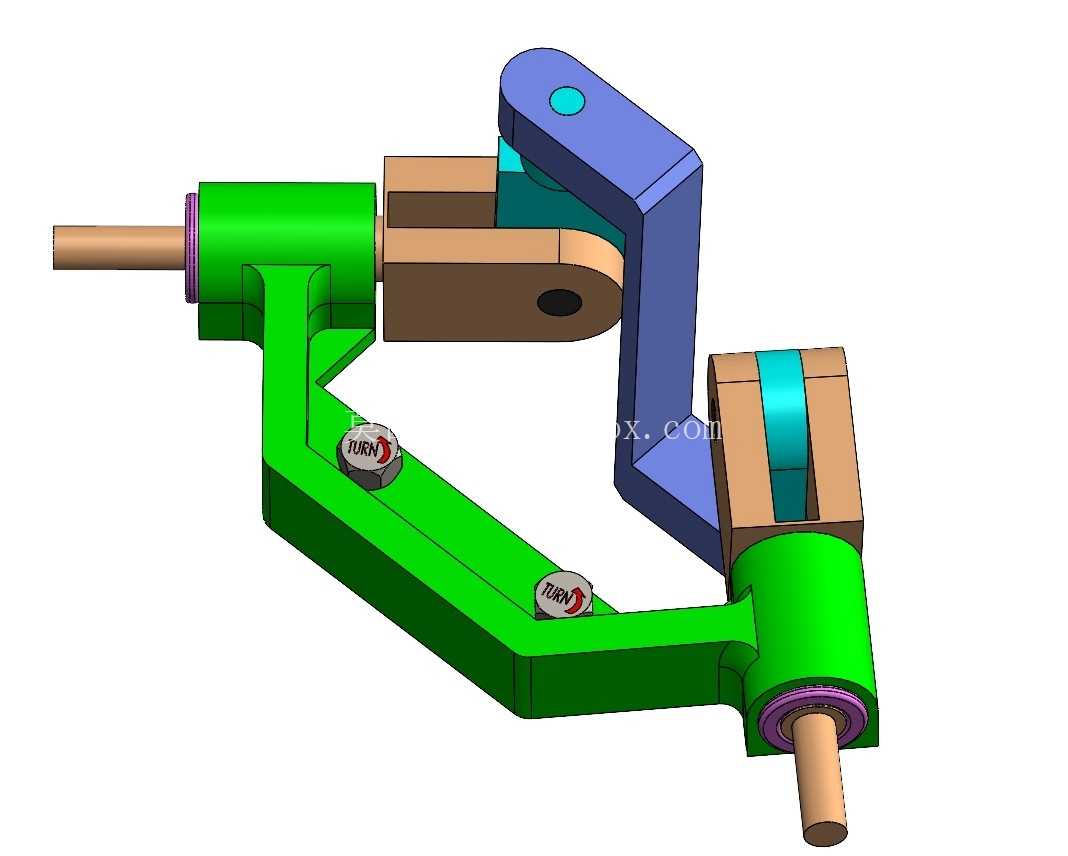

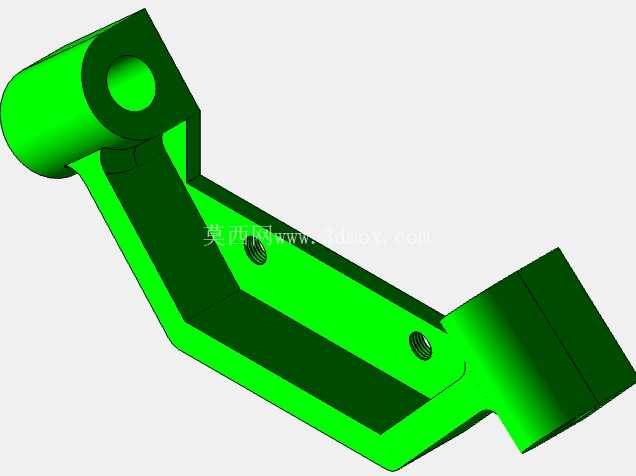

结构设计上采用对称式双摆臂布局,两个绿色的轴套座作为整个机构的固定安装基准,安装面预留了沉头螺栓孔,可直接适配行业内通用的160T-400T吨位压铸机的侧装接口尺寸,安装孔的中心距按照通用安装基准设计,不需要额外加工过渡连接板。两个摆臂分别通过深沟球轴承与固定轴套连接,轴承端设置了紫色的聚氨酯防尘密封圈,可阻挡脱模剂雾气与铝屑进入转动副;摆臂的铰接点采用铜套衬套配合销轴的结构,铰接位置的间隙控制在0.02mm以内,既保证转动灵活性,又避免间隙过大导致的工位定位偏差。摆臂末端的棕色连接块为执行件安装接口,预留了标准的螺栓安装孔位,可直接固定取件夹爪或者喷雾环的安装板,不需要额外加工转接件。

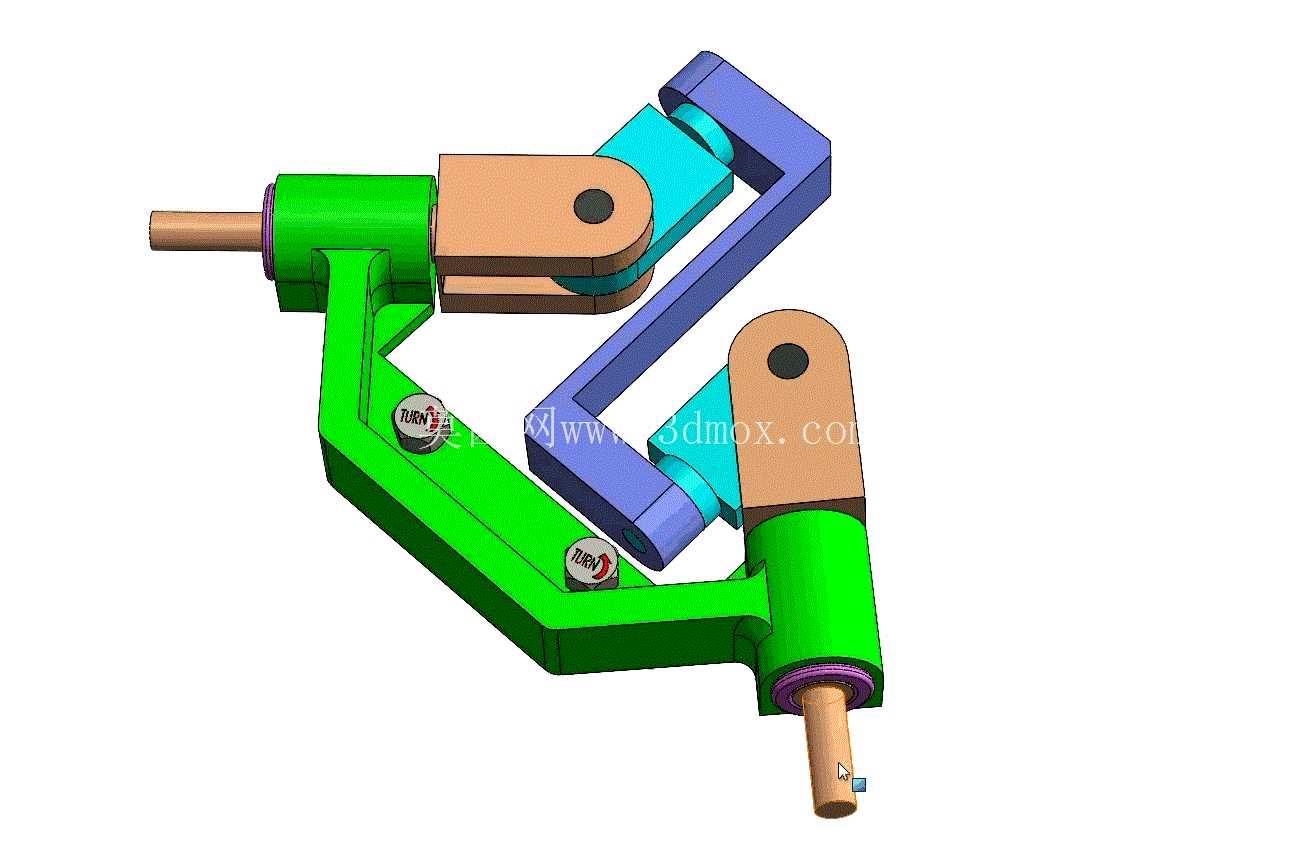

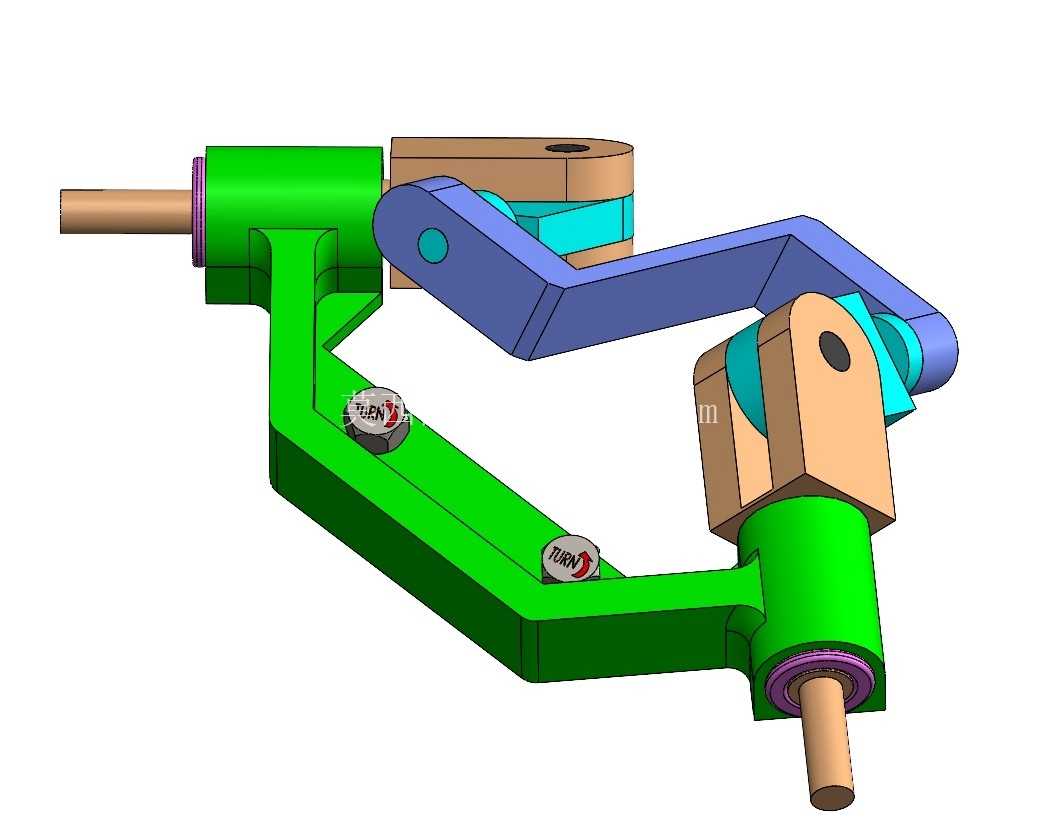

从运动逻辑来看,整个机构只需要一个动力源驱动其中一个摆臂转动,就可以通过中间的蓝色联动杆带动另一个摆臂同步动作,两个执行端的运动轨迹经过前期运动仿真校核,在整个行程范围内不会出现运动干涉,同时两个端点的停留位置可以通过调整铰接点的限位螺钉位置实现微调,适配不同模具厚度下的工位位置偏差。安装边界方面,整个机构在完全收拢状态下的横向占用空间控制在420mm以内,纵向伸出最大行程为180mm,不会与压铸机的开模动作、安全门升降动作产生干涉,转动过程中所有运动部件的最外侧轮廓距离设备安全门的内表面预留了不小于30mm的安全间隙,避免运行过程中出现碰撞。

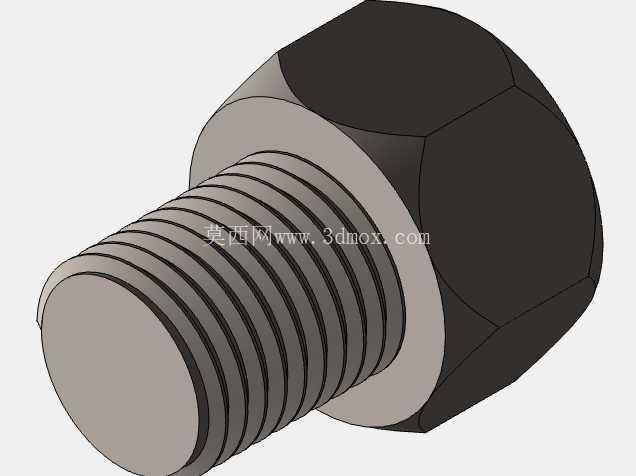

在功能特性上,这种联动结构相比传统的直线移动方案,运动过程中的加速度变化更平缓,行程末端的冲击载荷比直推结构降低60%以上,可有效减少执行端夹取压铸件时的抖动,避免刚成型的压铸件因为抖动产生变形或者脱落;同时整个结构的所有受力部件都采用45号钢调质处理,铰接销轴采用淬火处理,表面硬度达到HRC45-50,可承受长期往复运动的磨损,在连续三班倒的生产节奏下,核心转动部件的使用寿命可达到3年以上,不需要频繁更换易损件。设计过程中特意将注油杯布置在摆臂的外侧操作面,日常维护时不需要拆除任何安全防护罩就可以完成注油操作,降低一线维护人员的操作难度;所有连接螺栓都采用内六角圆柱头螺栓,螺栓头沉入安装面以下,避免运动过程中螺栓头与周边部件产生刮擦。
