矿用回转式烘干成套设备结构设计

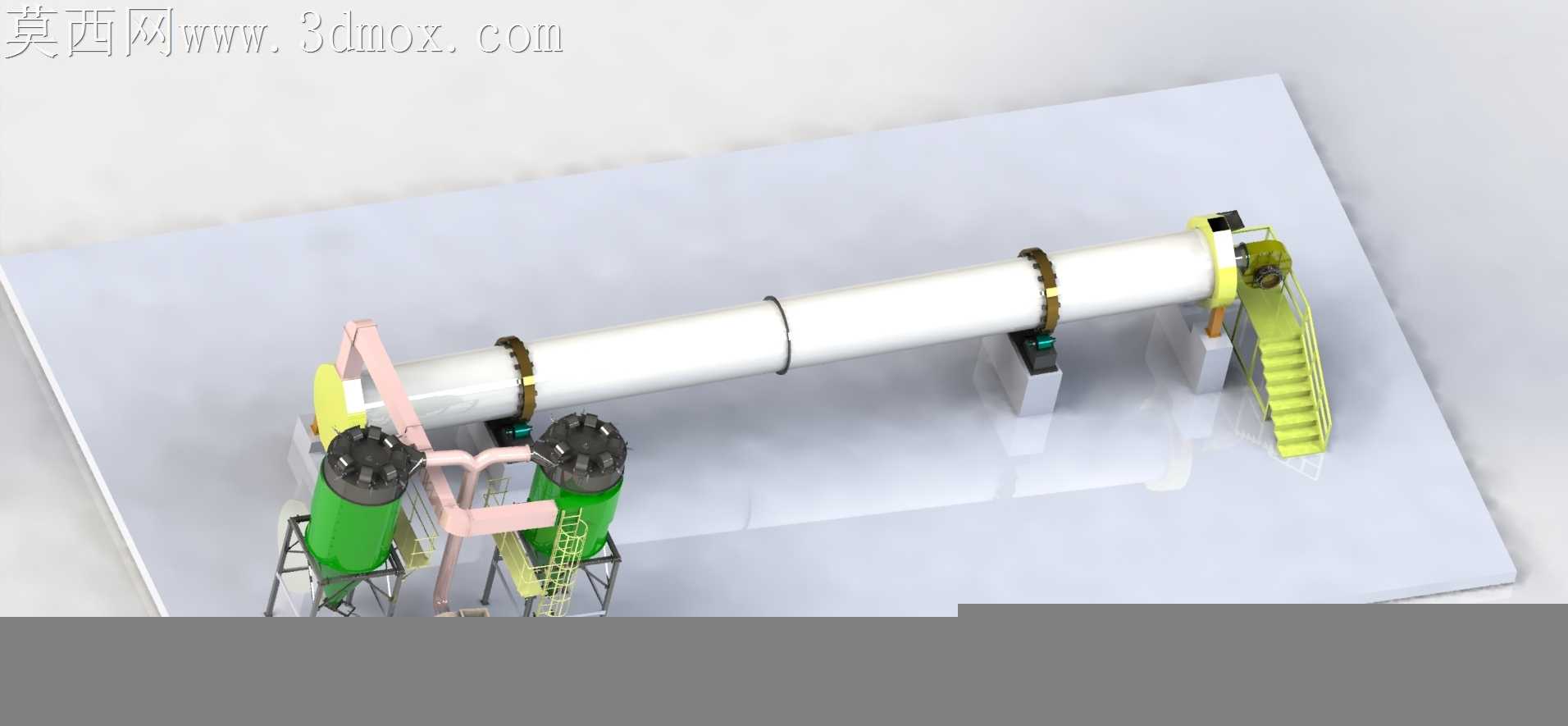

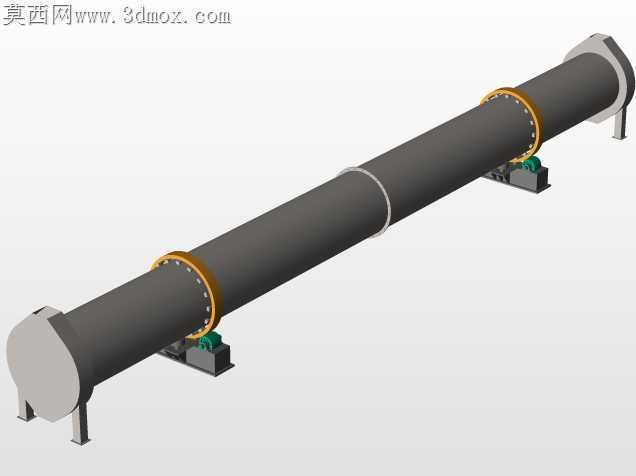

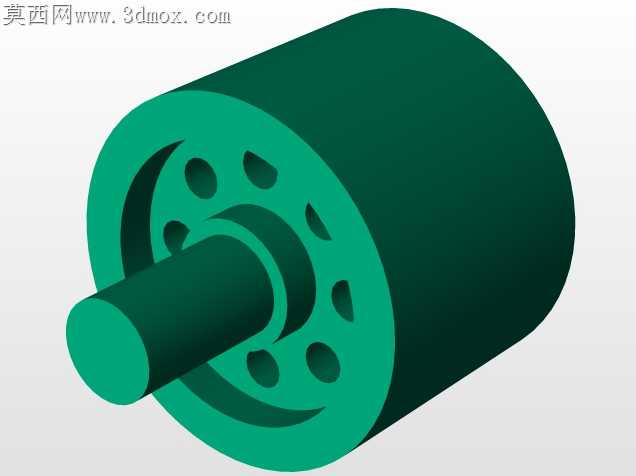

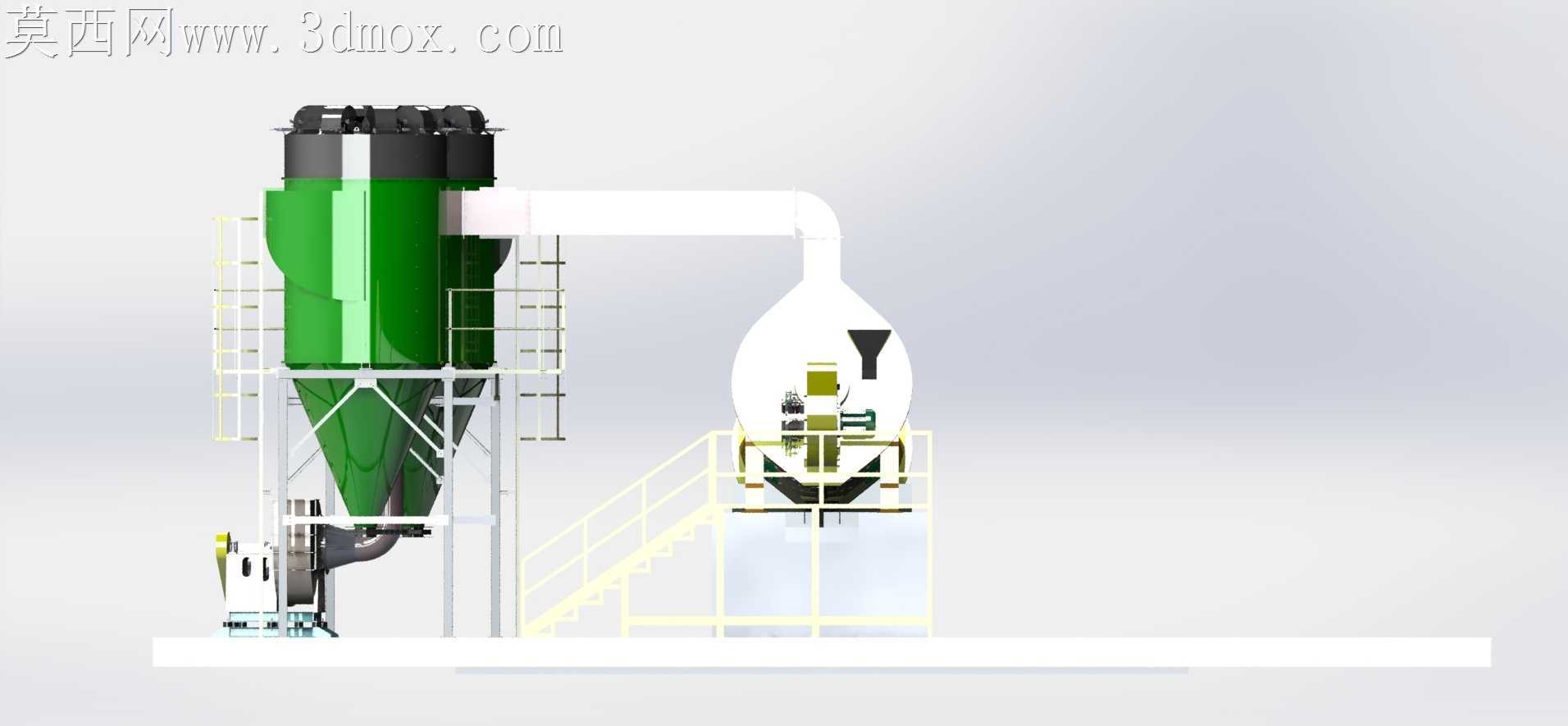

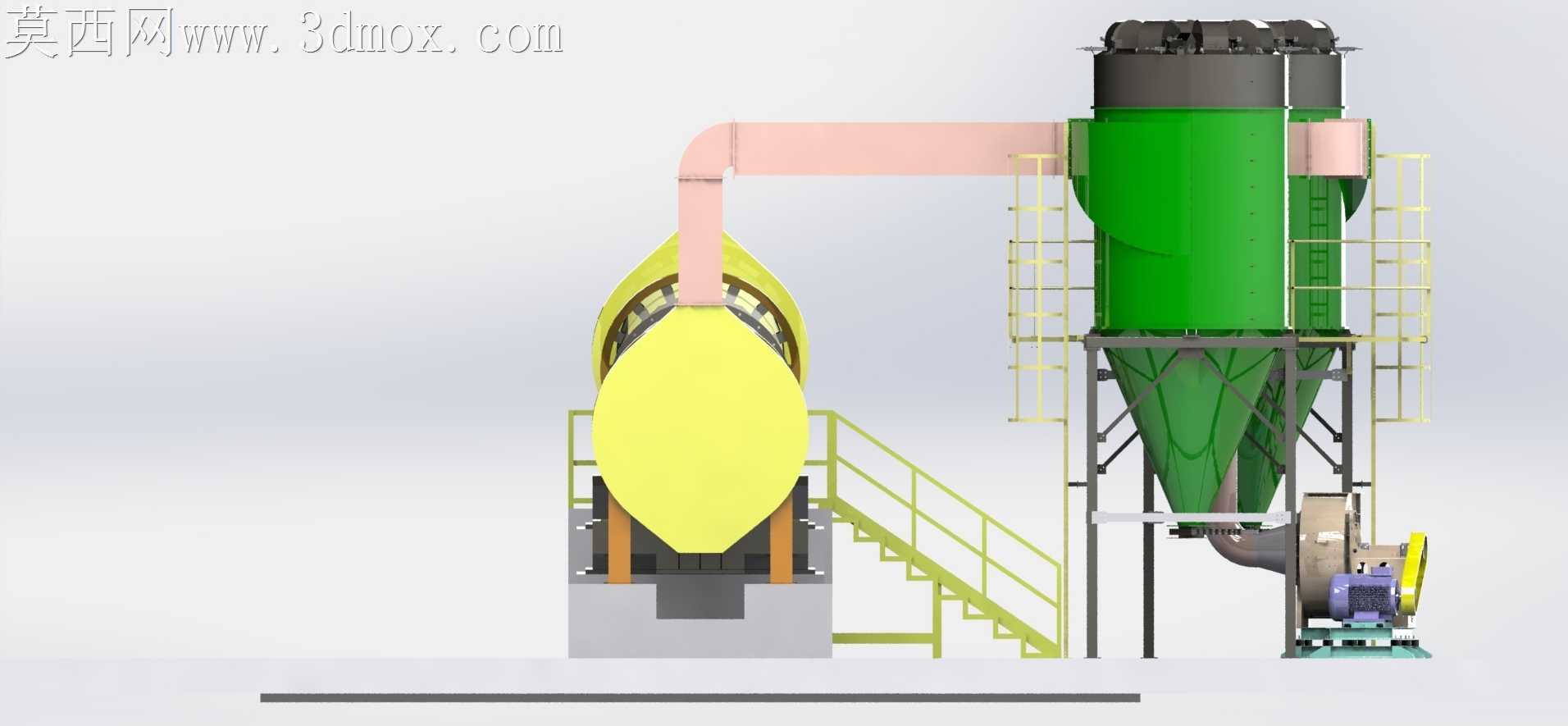

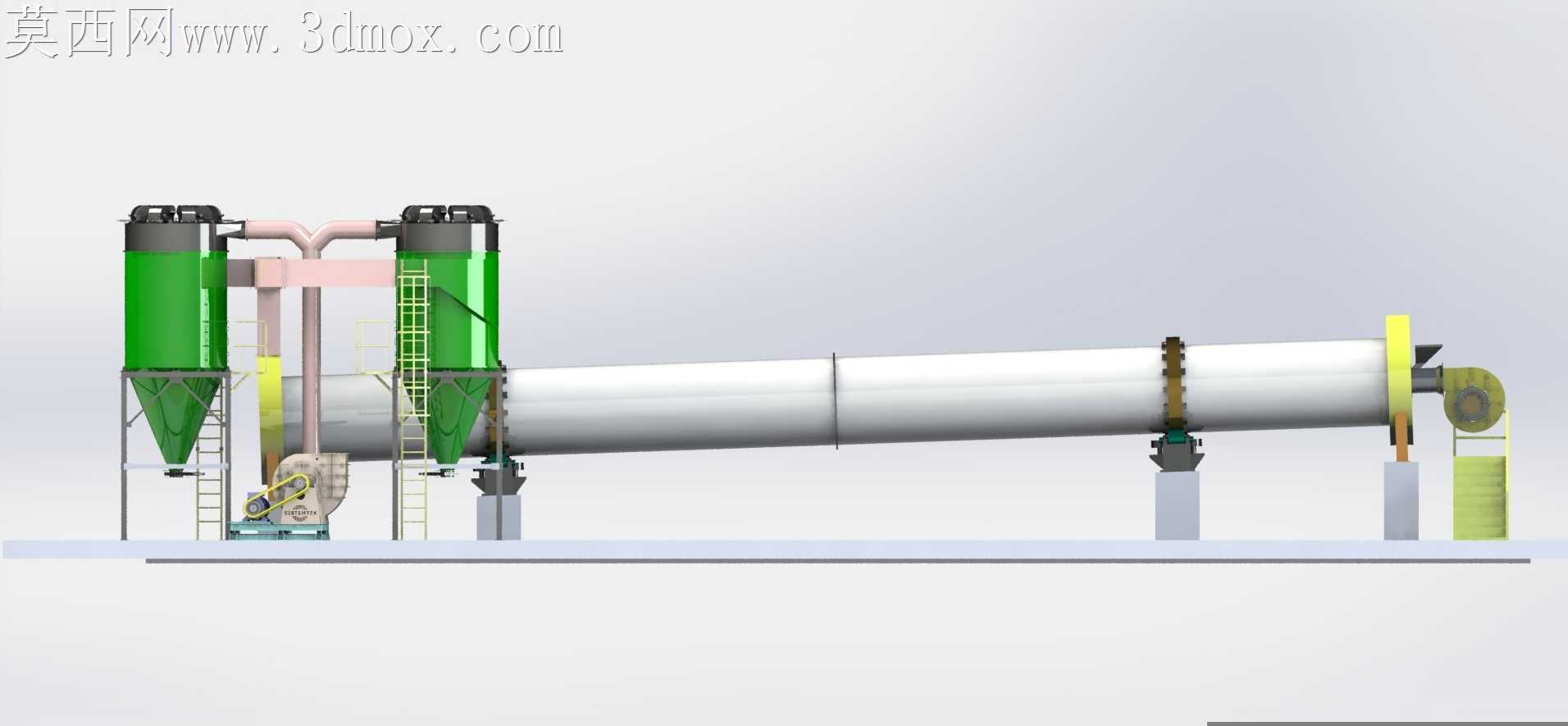

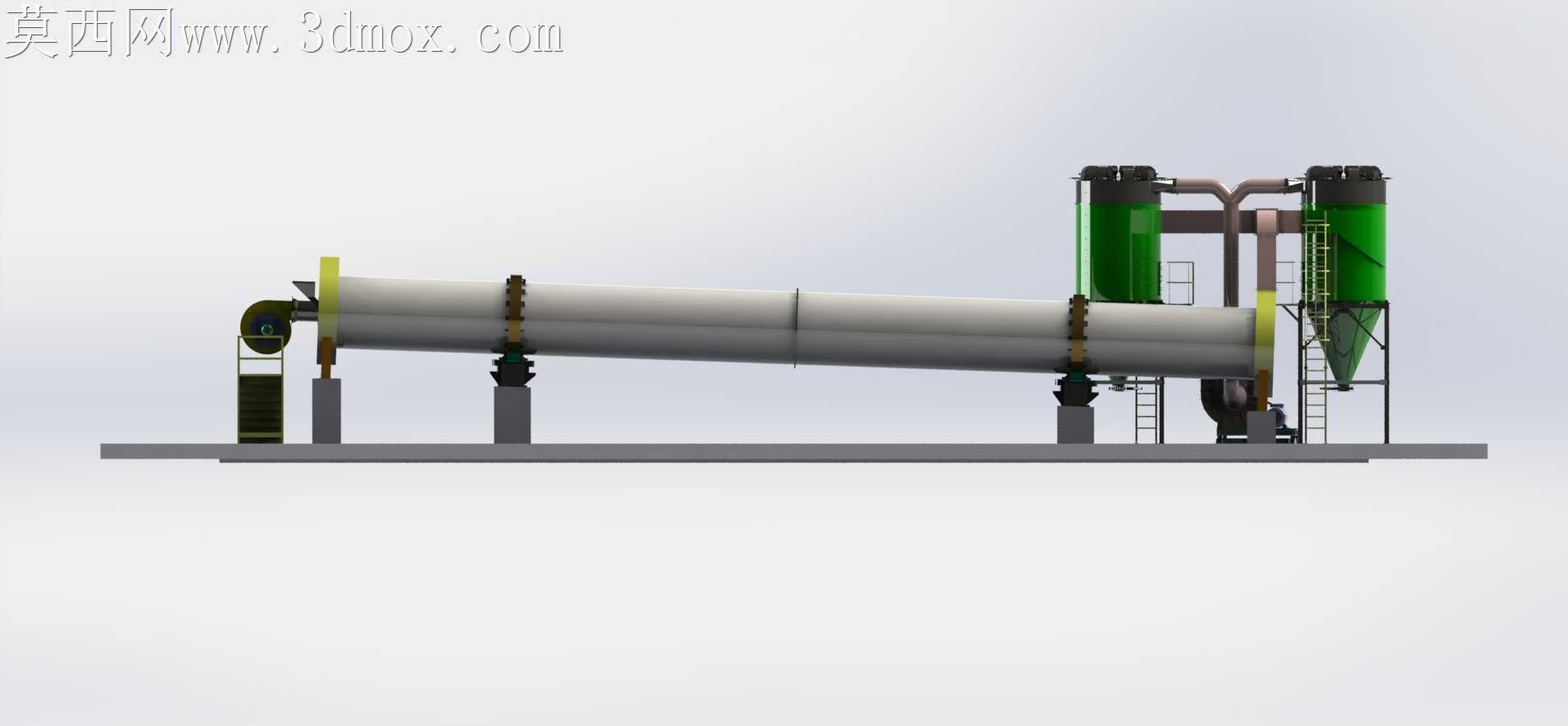

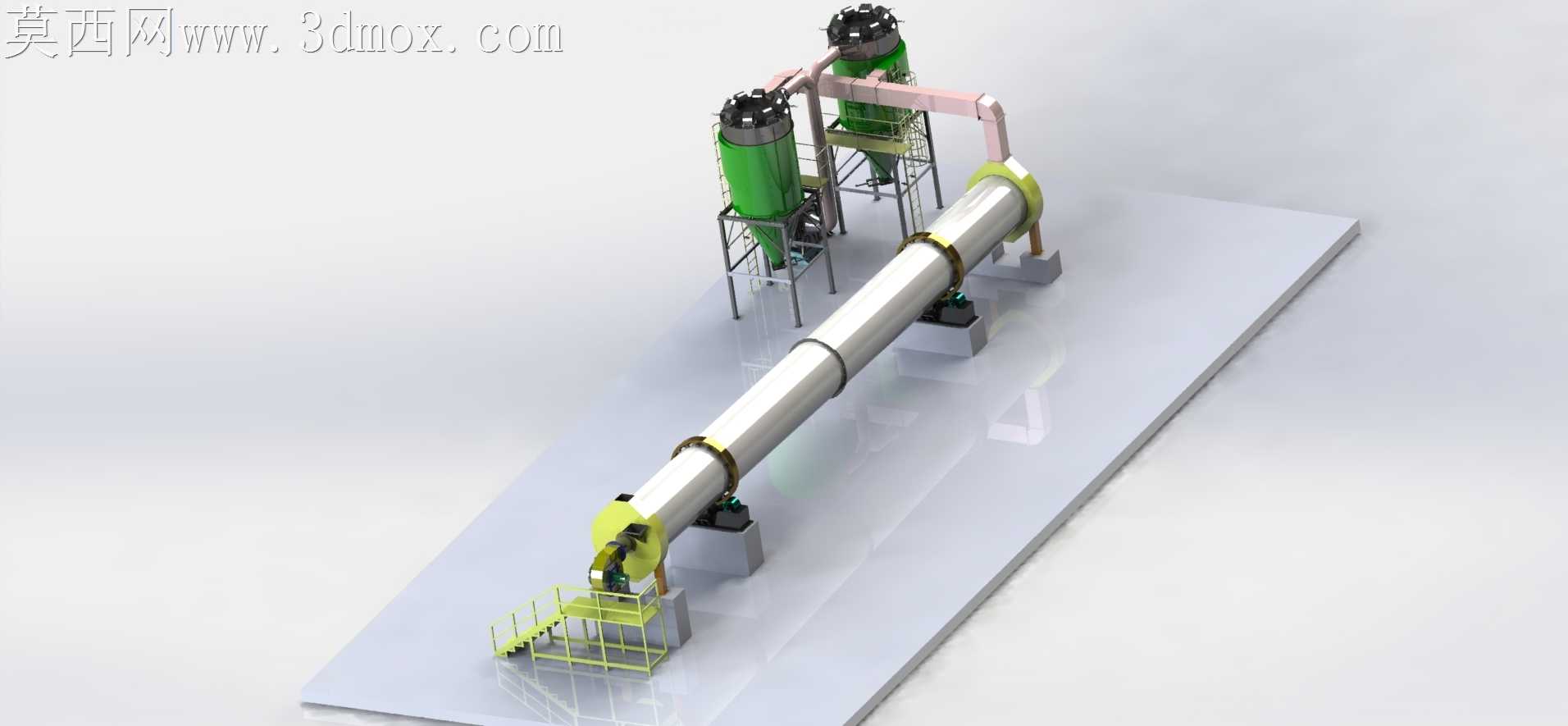

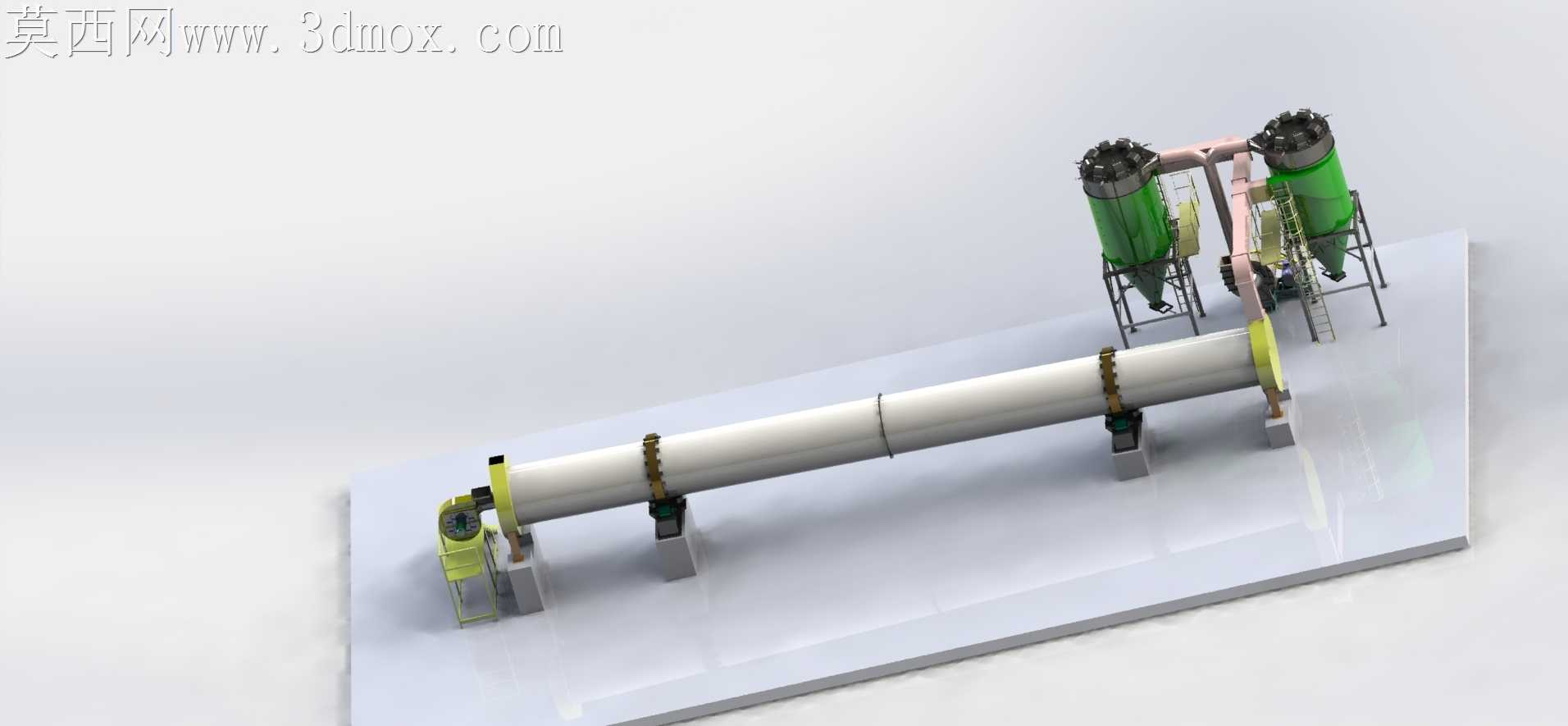

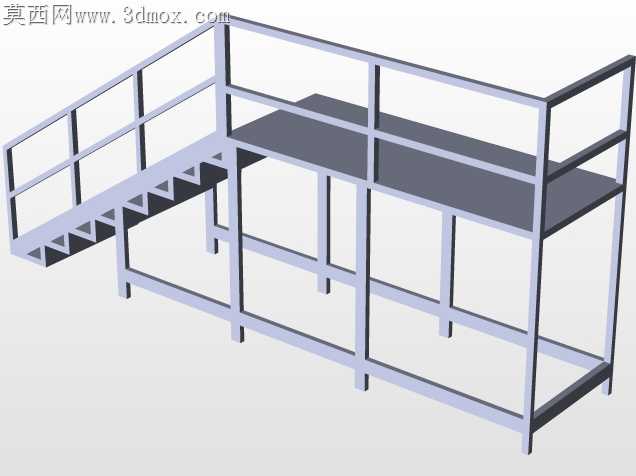

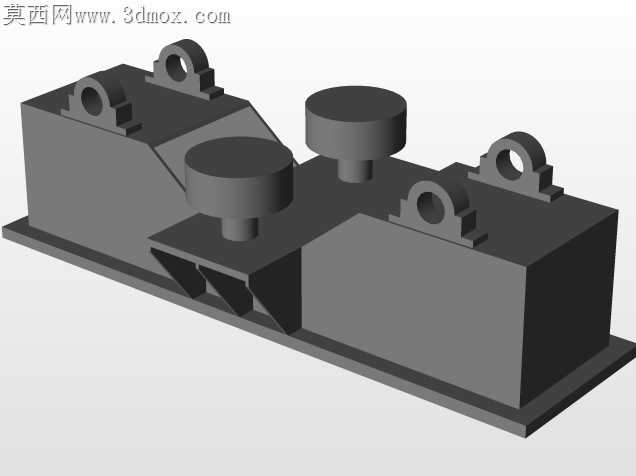

这套矿用烘干成套设备主要面向矿山选矿生产环节的物料预处理场景，针对选矿流程中洗选后精矿、尾矿以及原煤等含水物料的干燥需求设计，解决湿黏物料在后续筛分、输送、储运环节易堵料、冻粘、热值损耗的实际生产痛点，可适配黑色金属矿、有色金属矿、非金属矿等多类矿产物料的连续干燥作业，也可拓展应用于建材、化工领域散状高湿物料的烘干处理。设备整体采用卧式长滚筒搭配尾部双旋风除尘收料的布局，核心干燥段为倾斜布置的回转滚筒，滚筒通过前后两组托轮组件支撑，配合端部的传动齿圈驱动筒体缓慢回转，筒体内壁设置交错排布的扬料板结构，物料进入筒体后随筒体回转被不断扬起、撒落，与筒内通入的高温热烟气充分接触，在顺流换热过程中逐步脱除水分，滚筒倾斜角度与回转转速经过匹配设计，可保证物料在筒内停留时间满足干燥含水率要求，同时避免物料流速过快导致干燥不充分、或流速过慢引发的产能浪费。设备进料端设置密封进料罩与导料结构，减少热烟气外泄与进料口漏风，出料端衔接旋风除尘集料装置，双组旋风除尘器通过通风管道与滚筒尾部出风口连通，可将携带细矿粉的气流进行气固分离，收集干燥过程中随气流带出的细颗粒物料，减少物料损耗同时降低尾气含尘浓度，除尘器配套爬梯、检修平台与底部卸料锁风结构，方便日常运维与集料连续排出。整套设备的安装边界充分考虑矿山厂区的场地布置需求，滚筒支撑底座、除尘装置支架均采用独立落地式结构，无需复杂的预埋基坑即可完成组装固定，各连接管道采用法兰拼接结构，可根据现场场地条件微调安装角度与对接位置，设备整体高度适配常规厂区厂房的净空要求，进料端与出料端的接口位置预留了与上下游输送设备对接的安装空间，可直接嵌入现有选矿生产线的物料流转工序，无需对原有生产线进行大规模改造。设计过程中针对矿用物料高磨蚀性的特点，滚筒内壁扬料板采用耐磨加厚结构，支撑托轮与滚圈的接触位置做了润滑与防尘密封设计，减少矿尘进入摩擦副造成的部件磨损，传动系统设置过载保护结构，避免筒内进入大块异物时造成传动部件损坏，整套设备的结构布局紧凑，将干燥、收尘功能集成在同一安装区域，减少了设备整体的占地空间，同时各功能模块拆分合理，方便后期易损件的更换与设备检修维护。
