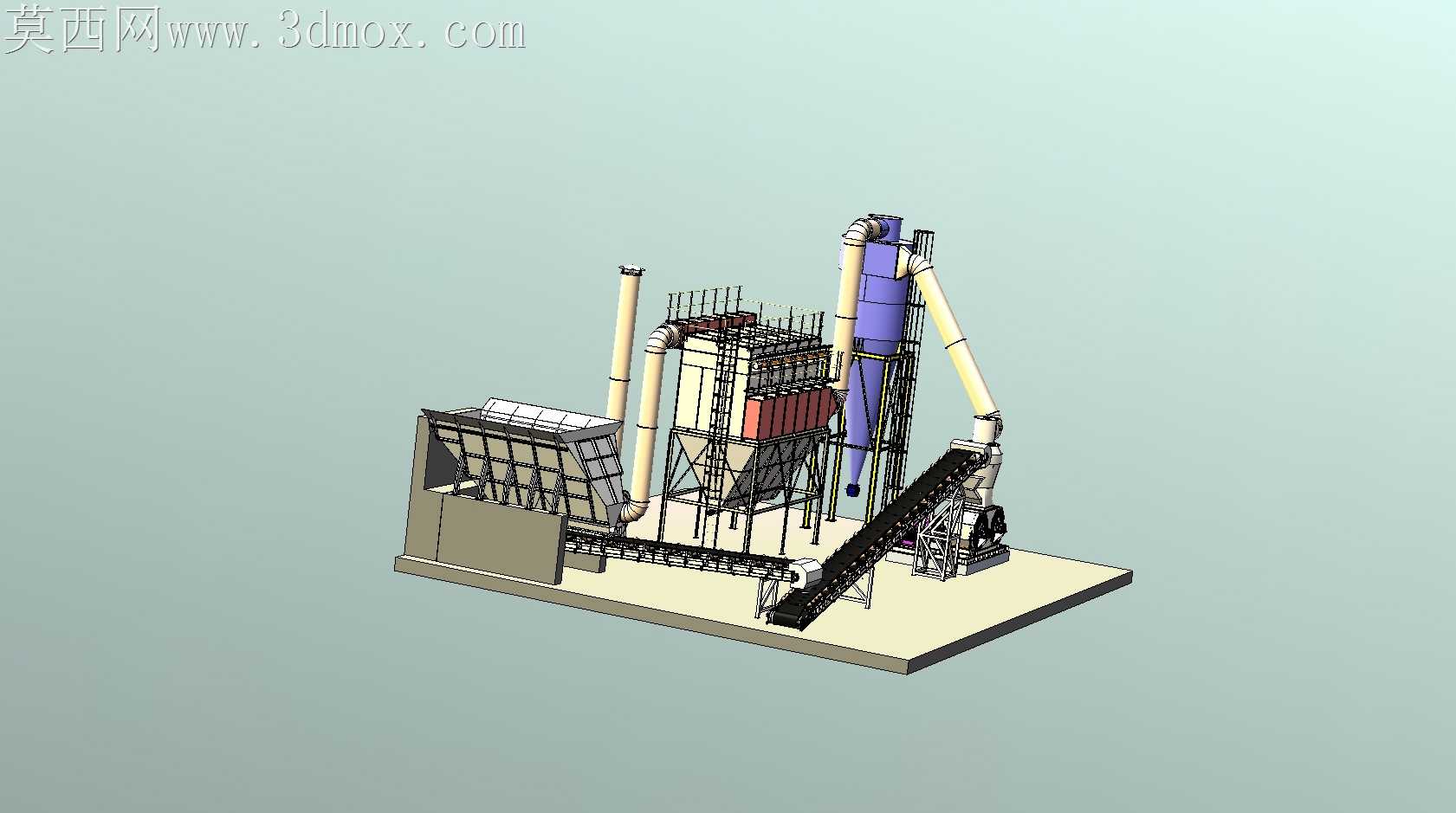

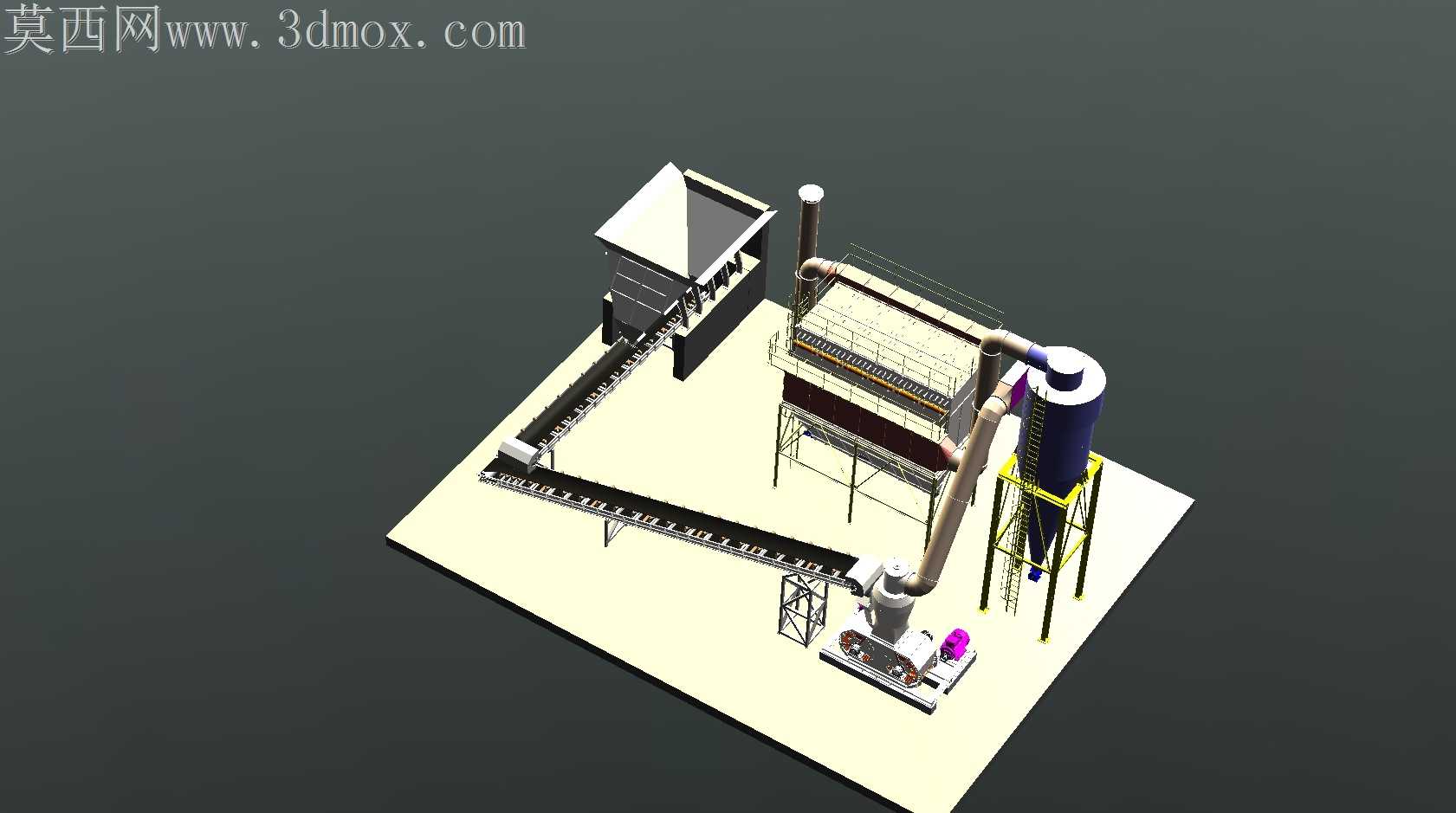

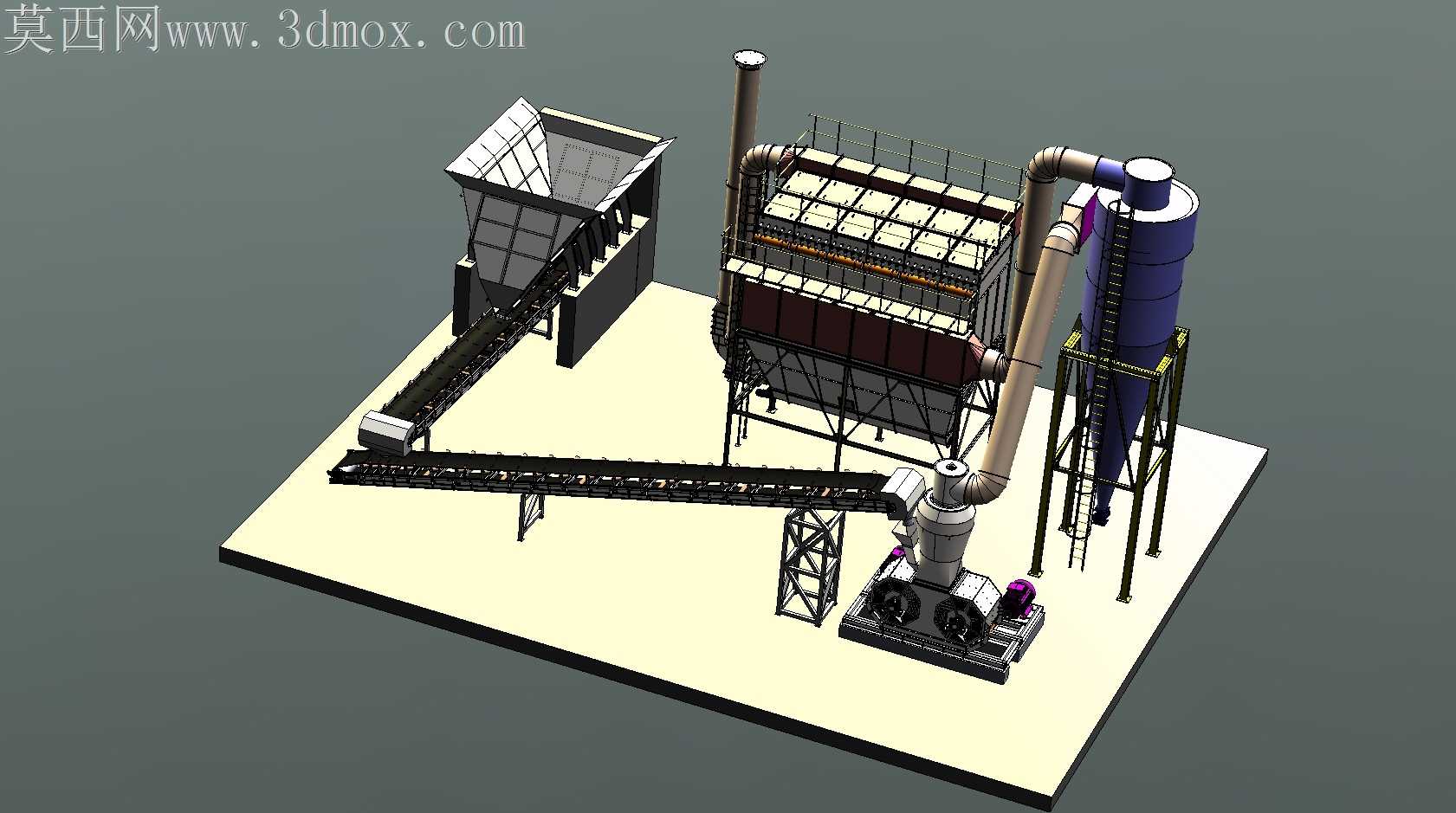

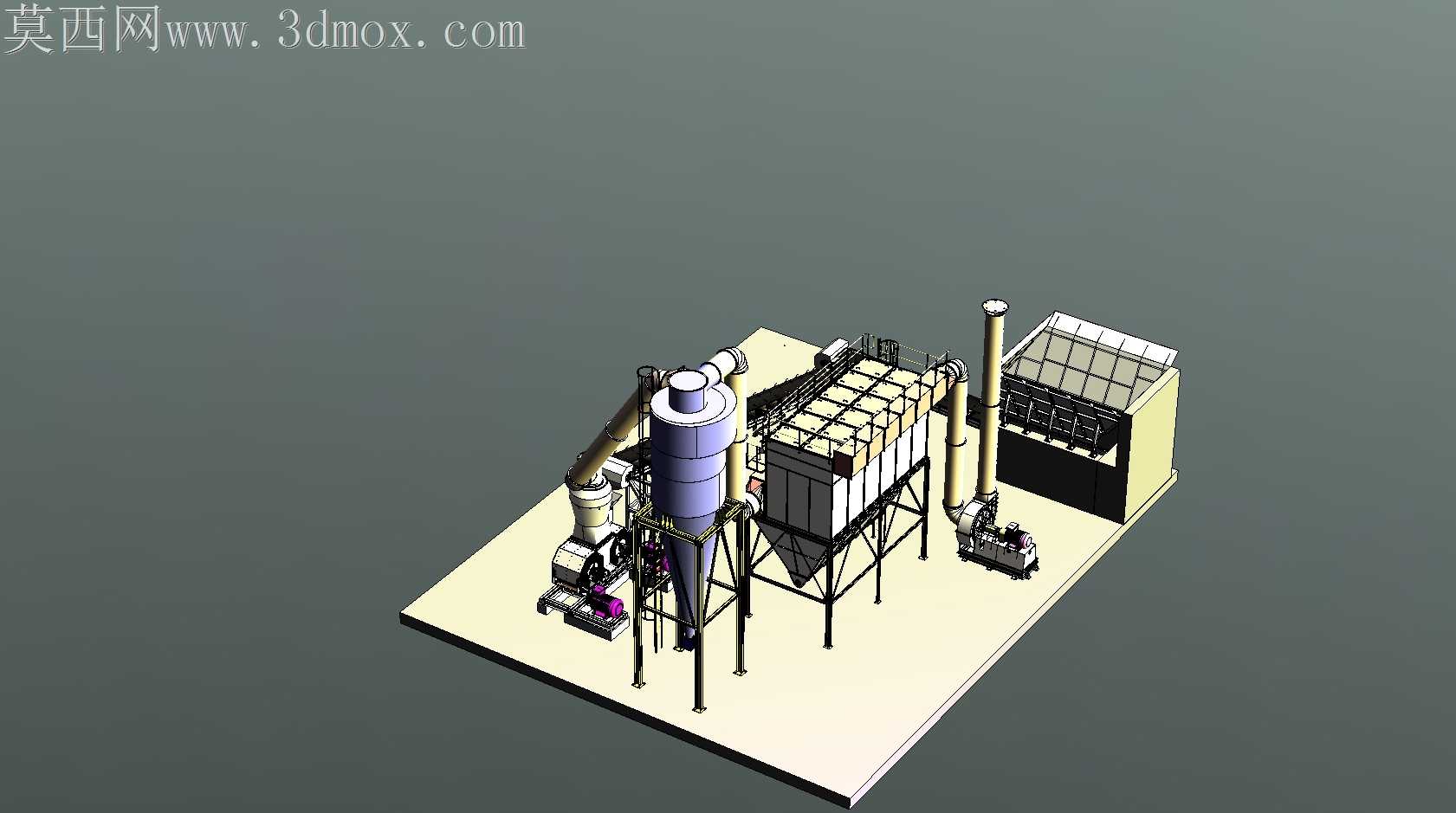

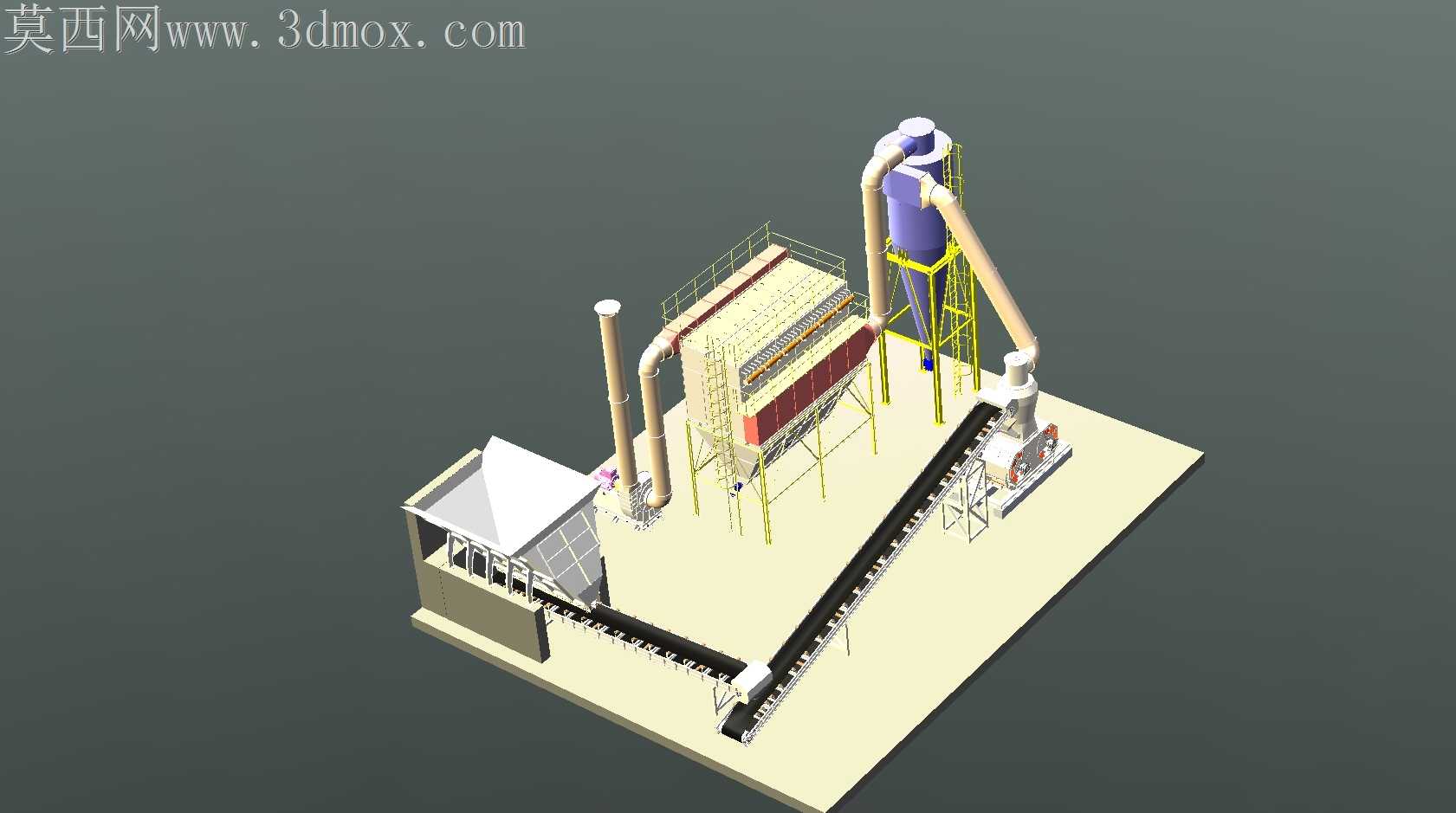

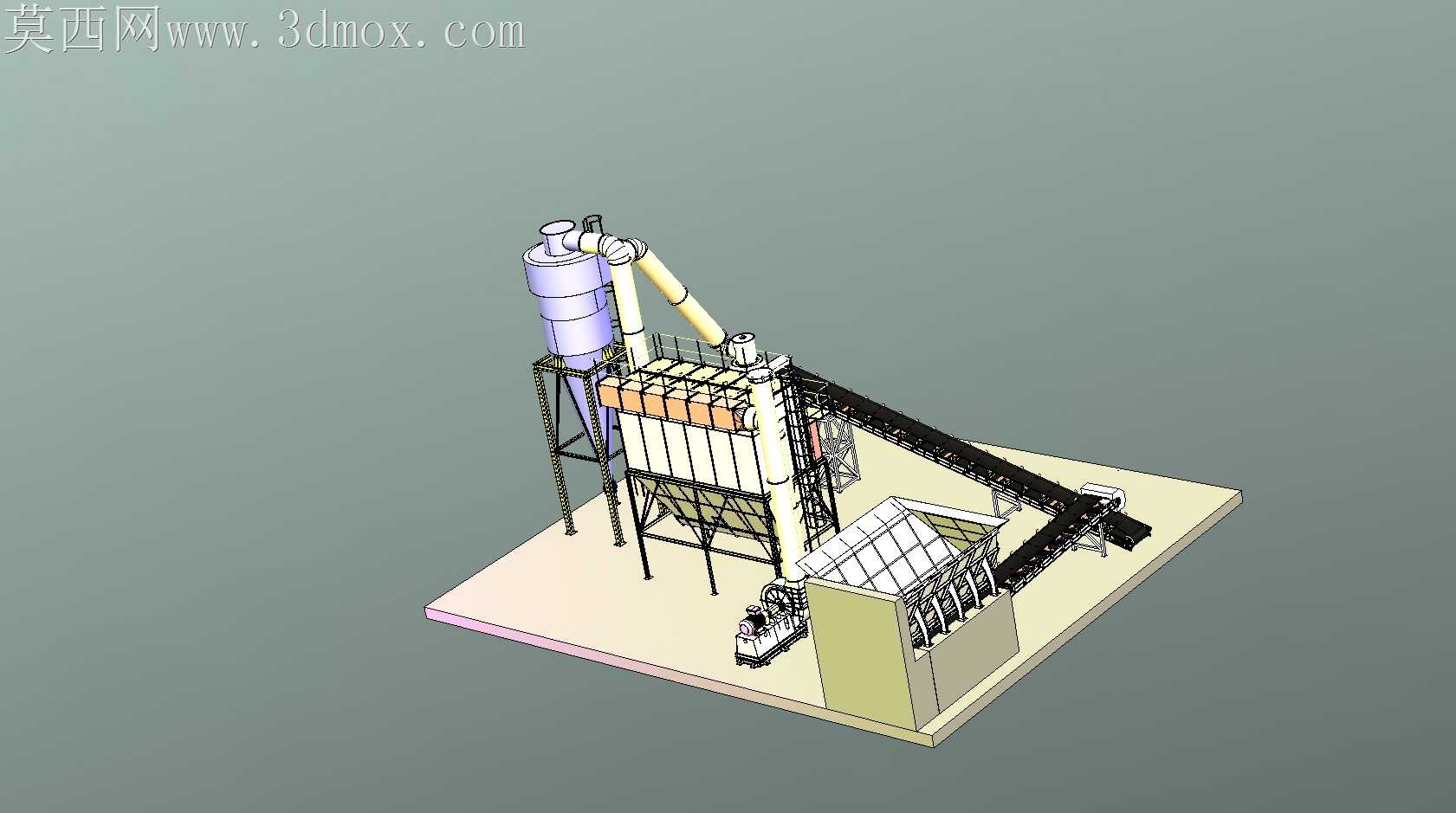

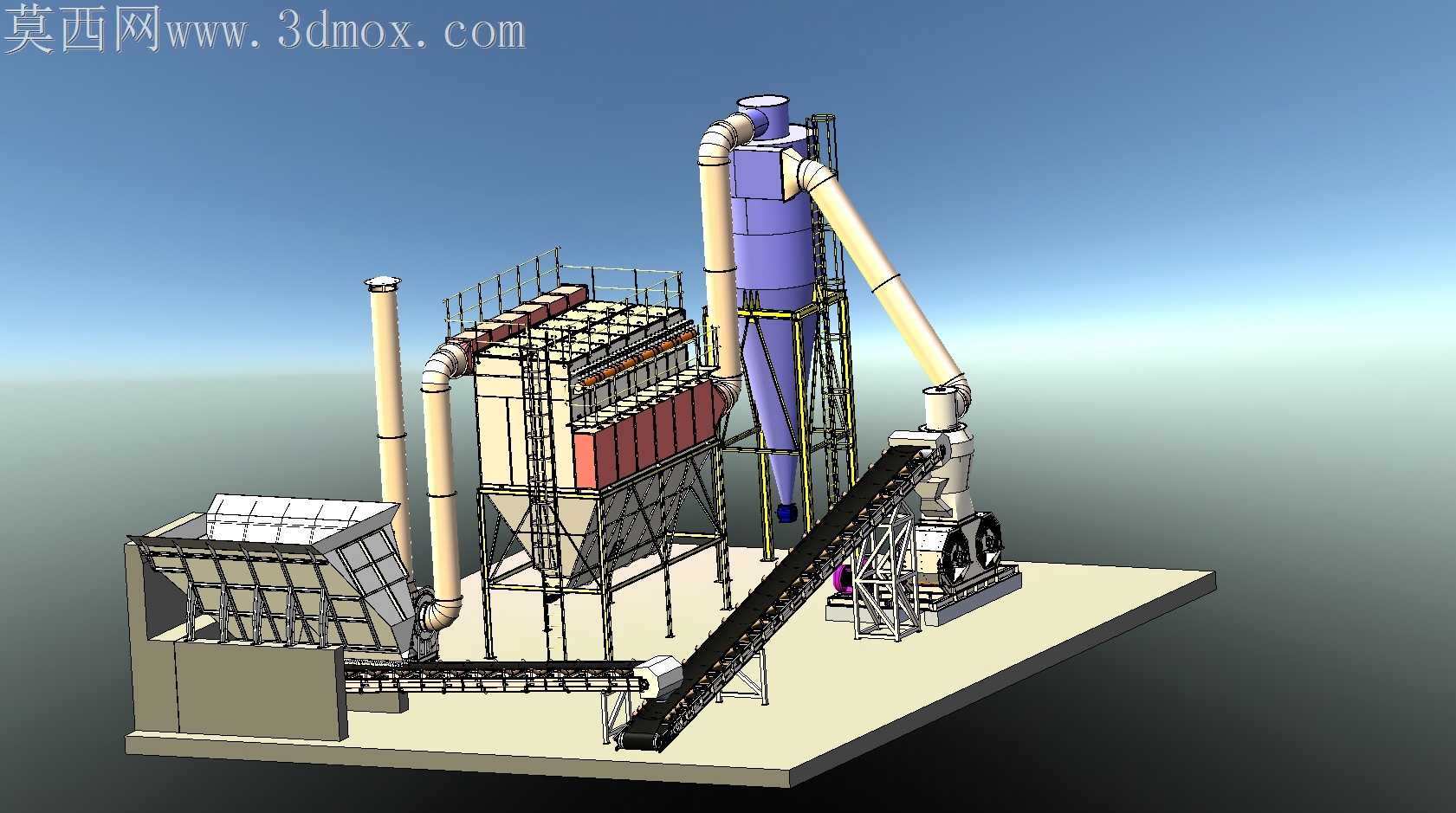

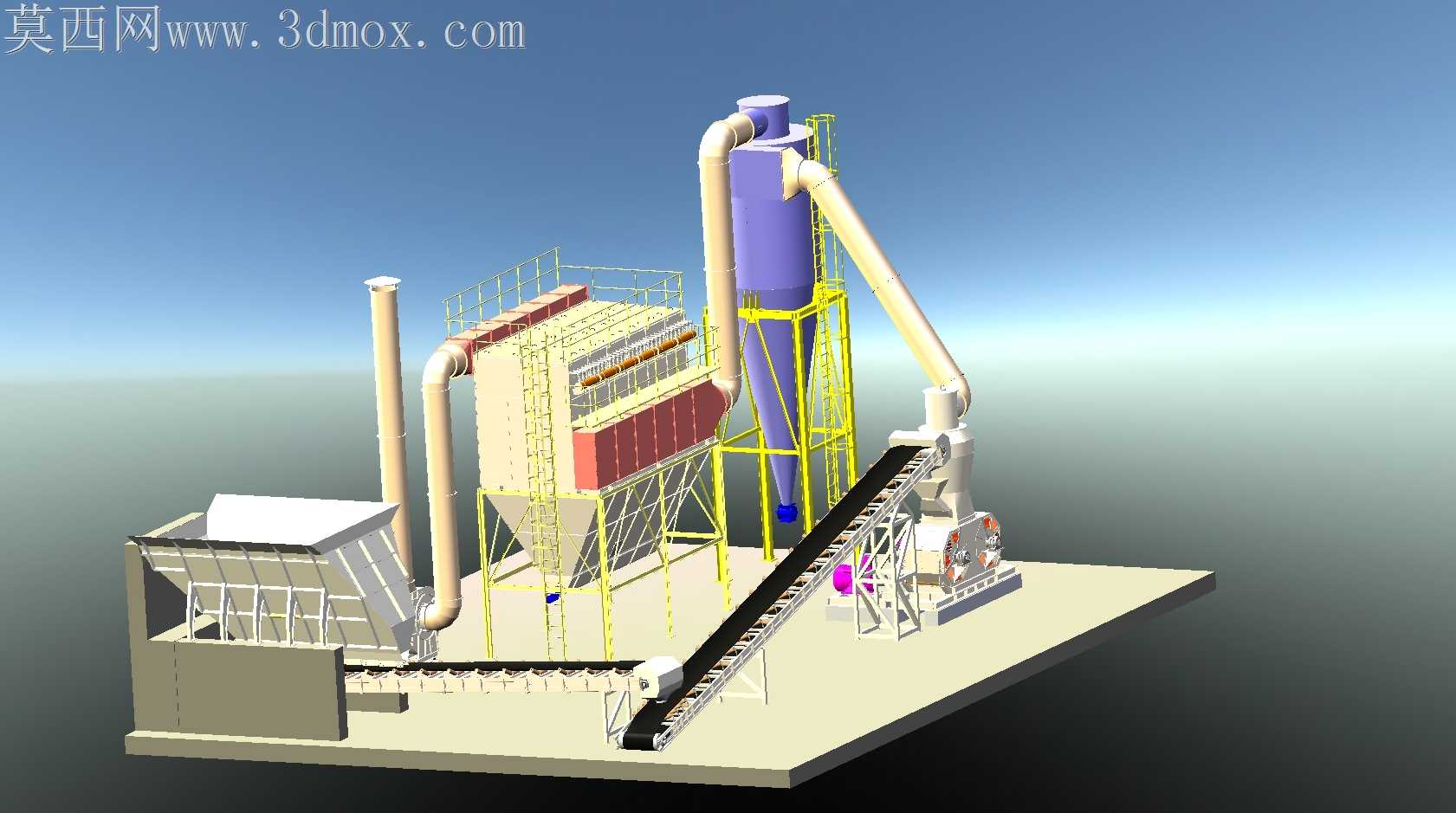

矿山破碎筛分除尘一体化生产线布局

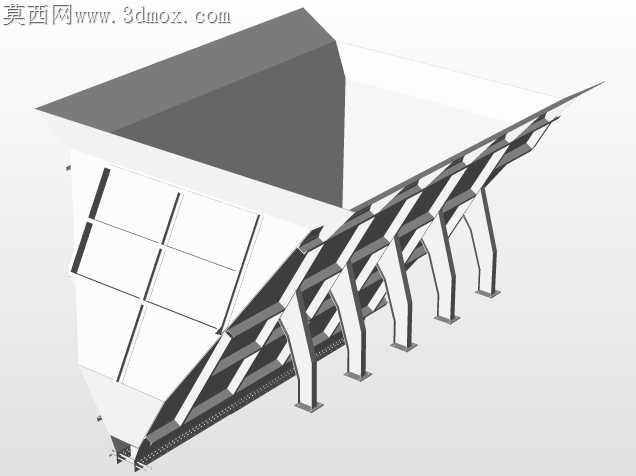

矿山破碎生产线现场最容易被忽略的装配隐患，往往出现在不同设备的衔接公差上——粗碎料仓落料点到一级皮带的落差如果控制不当，大块矿石下落的冲击会直接砸穿皮带托辊组的支架，连带造成后续皮带跑偏撒料，这套布局在落料段特意做了缓冲溜槽的角度倾斜设计，没有采用垂直落料的粗放结构，溜槽内壁的耐磨衬板安装位预留了12mm的调节间隙，能根据现场矿石硬度调整衬板突出高度，避免长期冲刷后溜槽磨穿漏料。长距离输送廊道的桁架没有采用等间距排布的常规设计，在靠近破碎主机的重载段加密了支撑立柱间距，每段桁架的连接法兰处预留了3mm的热胀冷缩补偿间隙，野外矿区昼夜温差大，钢材热胀冷缩产生的内应力如果没有释放空间，很容易造成桁架焊缝开裂，甚至拉歪相邻的支腿。配套的脉冲除尘系统没有直接架在地面，而是通过独立钢架支撑在破碎主机的侧上方，除尘管道的弯头全部采用大曲率半径的圆滑过渡，没有用直角弯头拼接，含尘气流在管道内流动时不会在拐角处形成积灰死角，避免长期运行后管道积灰堵塞造成风量下降。旋风除尘器的锥体段特意做了角度收窄，灰斗的卸灰阀安装位预留了检修操作空间，现场更换密封件时不需要拆解上部管道，能大幅缩短停机维护的时间。整套布局里的检修平台护栏高度全部按照现场安全规范做了抬高，平台踏板采用防滑花纹板的安装位预留，爬梯的踏步间距控制在操作人员上下最舒适的范围，没有为了压缩整体尺寸缩小爬梯空间，避免日常巡检时发生磕碰。细碎主机的底座做了加厚的减震安装台，和地面基础的连接螺栓预留了二次灌浆的空间，设备运行时的震动不会直接传导到相邻的输送支架，减少长期震动造成的螺栓松动问题。料仓的上部格栅做了倾斜角度设计，超径矿石落在格栅上会自动滑到侧边的清理通道，不会堵在料仓口影响进料效率，格栅的间隙尺寸和一级破碎机的进料口尺寸做了匹配，能提前筛除无法进入破碎机的超径大块，避免卡料造成的设备过载停机。
