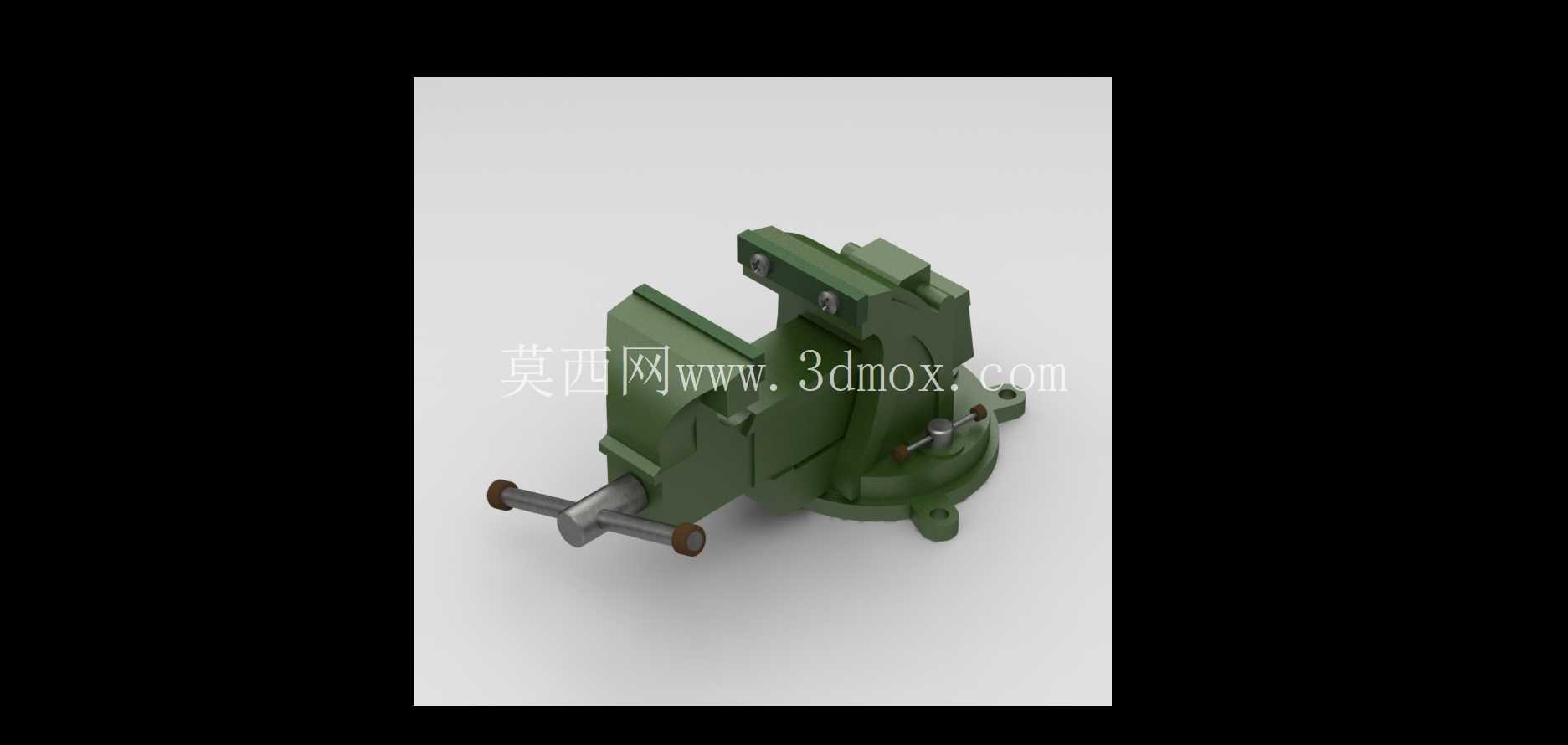

机用旋转式台虎钳夹持工装结构设计

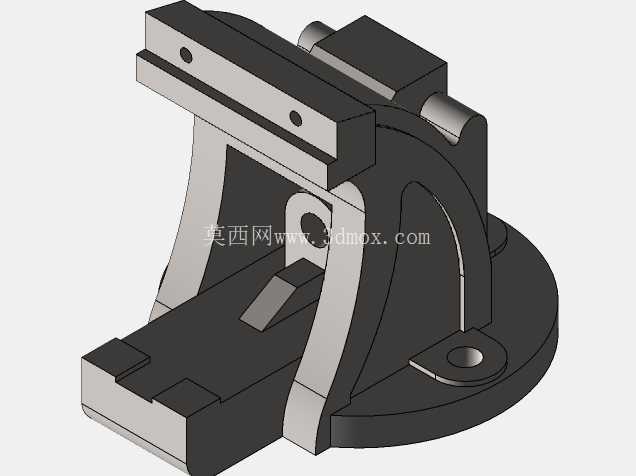

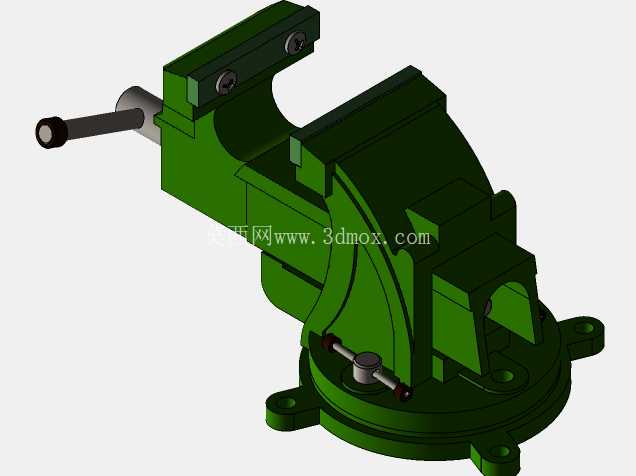

　　在常规机加工、钳工修配、小型工件装配的作业场景里，这类带旋转底座的台虎钳是工位上最基础也最高频使用的夹持类工装，区别于固定式台钳，它的核心优势在于能在不松脱工件的前提下，绕垂直轴调整夹持朝向，适配多面加工、多角度修配的作业需求，不用反复拆装工件重新找正，能有效减少辅助作业时长。从结构设计逻辑来看，整个虎钳分为固定钳身、活动钳身、丝杠进给机构、旋转底座、锁紧组件几个核心部分，固定钳身和旋转底座通过中心转轴连接，底座周边设置均匀分布的锁紧孔位，当钳身旋转到目标角度后，通过侧边的锁紧螺栓穿入对应孔位完成角度固定，避免加工过程中钳身发生偏转。

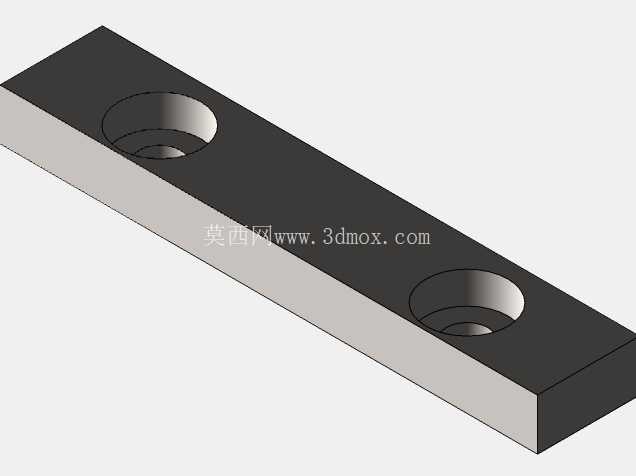

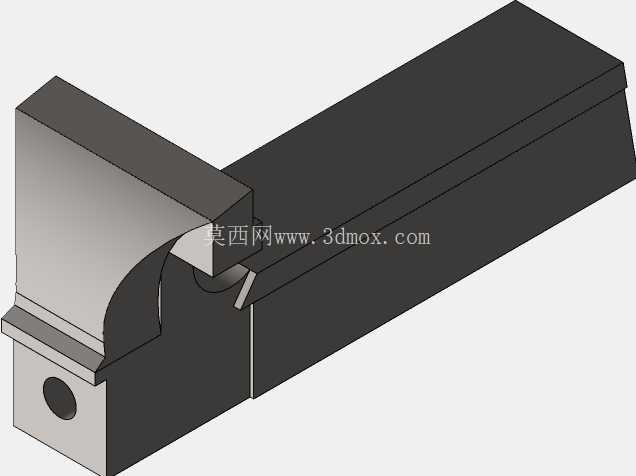

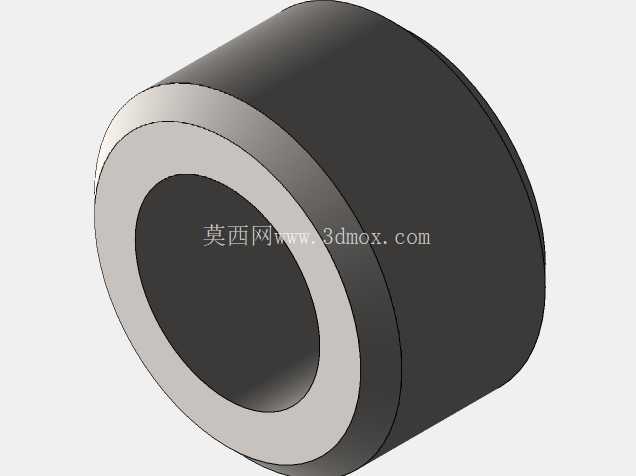

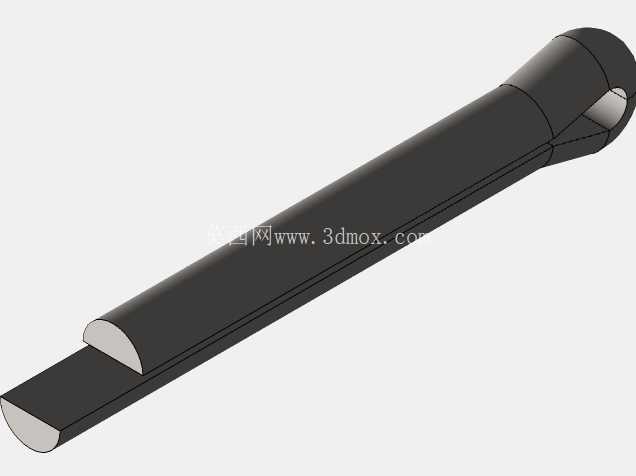

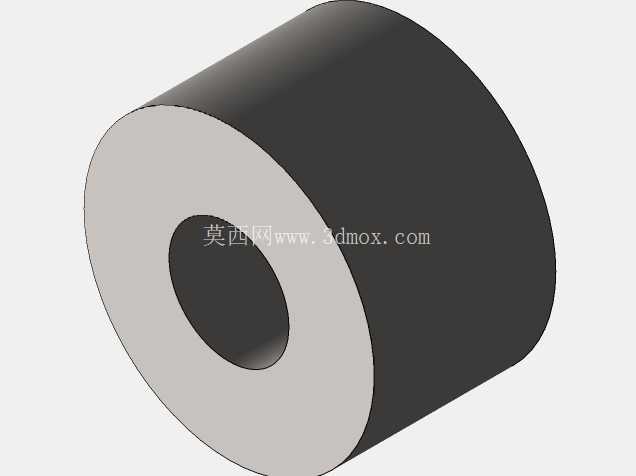

　　活动钳身的进给采用梯形丝杠传动，这类传动副本身具备自锁特性，即便夹持过程中受到振动、切削力冲击，钳口也不会自行松脱，丝杠末端的摇柄采用防滑握柄设计，转动时的力臂长度经过匹配，操作人员施加常规握力就能获得足够的夹持力，不会因为力臂过长导致夹持过载夹伤薄壁工件，也不会因为力臂过短导致夹持力不足。钳口部分采用可更换式齿面钳口板，通过沉头螺钉固定在钳身的安装槽内，当齿面磨损到夹持力不足时，只需要更换钳口板就能恢复设备性能，不需要整体更换钳身，降低长期使用的维护成本；齿面的纹路采用交叉斜齿设计，既可以增加和工件接触面的摩擦力，避免工件在钻削、锉削过程中打滑，又不会在常规硬度的金属工件表面留下过深的夹痕，针对表面精度要求高的工件，也可以更换为光面或者带软质垫层的钳口板，适配不同材质工件的夹持需求。

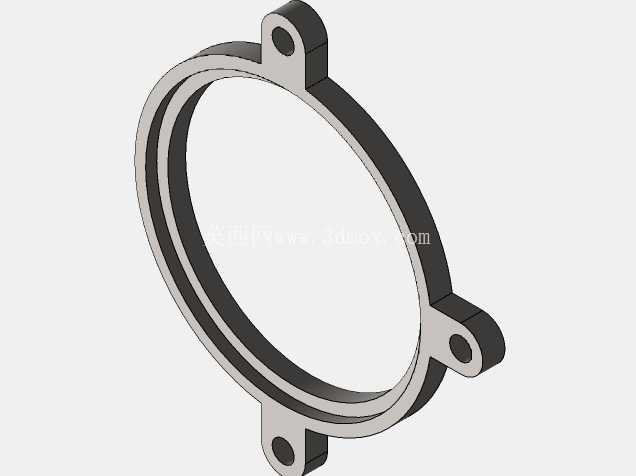

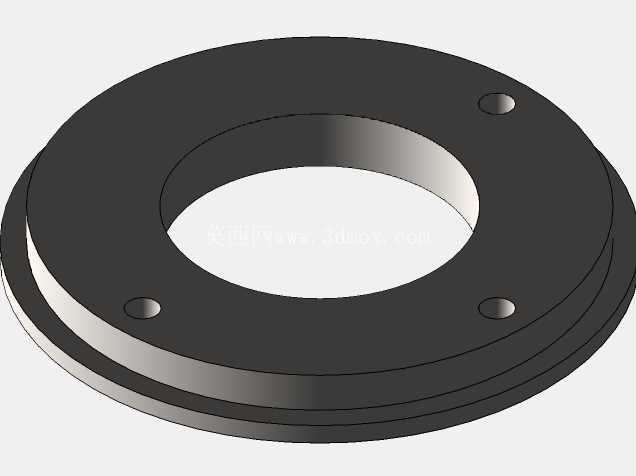

　　从安装边界来看，底座采用三耳式安装法兰结构，三个安装孔呈120度均匀分布在底座外缘，安装时可以通过螺栓直接固定在钳工台、机床工作台的T型槽上，安装孔的孔径适配常规的M10-M12安装螺栓，底座的底面经过精加工，平面度控制在0.05mm以内，安装后能保证钳身的水平度，避免夹持工件时出现倾斜。整体外形尺寸适配常规中小型工位的安装空间，钳身最大开口距离可以覆盖150mm以内的工件夹持需求，钳口深度满足常规条形、块形工件的夹持深度要求，不会因为深度不足导致工件夹持不稳。

　　在实际使用场景中，这类虎钳不仅可以用于钳工手工锉削、锯削、錾削作业的工件固定，也可以固定在小型钻床、铣床的工作台上，作为轻型加工的夹具使用，旋转底座的角度调整范围覆盖0-360度，调整时的阻尼感适中，单人单手就能完成角度转动和锁紧操作，不需要额外辅助工具。设计过程中针对活动钳身的滑动导轨面做了间隙补偿结构，长期使用出现导轨磨损后，可以通过侧边的镶条调整导轨配合间隙，避免活动钳身出现上下翘动、左右摆动的问题，保证夹持精度。钳身主体采用铸铁材质一体铸造成型，经过时效处理消除内应力，避免长期使用出现变形，丝杠和螺母配合面经过润滑槽设计，日常维护时只需要在润滑槽内加注润滑脂，就能保证进给动作顺畅，不会出现卡滞、异响的问题。锁紧组件的螺栓采用高强度碳钢材质，表面做发黑防锈处理，长期在车间多粉尘、多切削液的环境下使用也不容易出现锈蚀，保证锁紧动作可靠。摇柄和丝杠的连接采用可折叠结构，不使用时可以将摇柄向下折叠，减少工位的空间占用，避免人员走动时被摇柄磕碰。
