蜂窝纹理曲面装饰结构件设计

这类带蜂窝纹理的曲面结构件，在消费电子外观件、车载内饰装饰罩、小型灯具柔光外罩领域有非常广泛的应用，很多做产品外观结构的工程师在做曲面类外观方案时，都会优先参考这类仿生蜂窝的纹理设计逻辑。从实际使用场景来看，这类结构件大多安装在设备的外露可视面，既需要承担基础的防护遮挡作用，也要兼顾外观辨识度，部分带透光需求的场景下，蜂窝纹理还能起到匀化光线、避免光源直射刺眼的作用，相比光滑曲面外壳，带规则蜂窝纹理的表面不容易留存指纹，日常使用中的轻微划痕也会被纹理结构掩盖，能大幅降低外观件的后期维护成本。

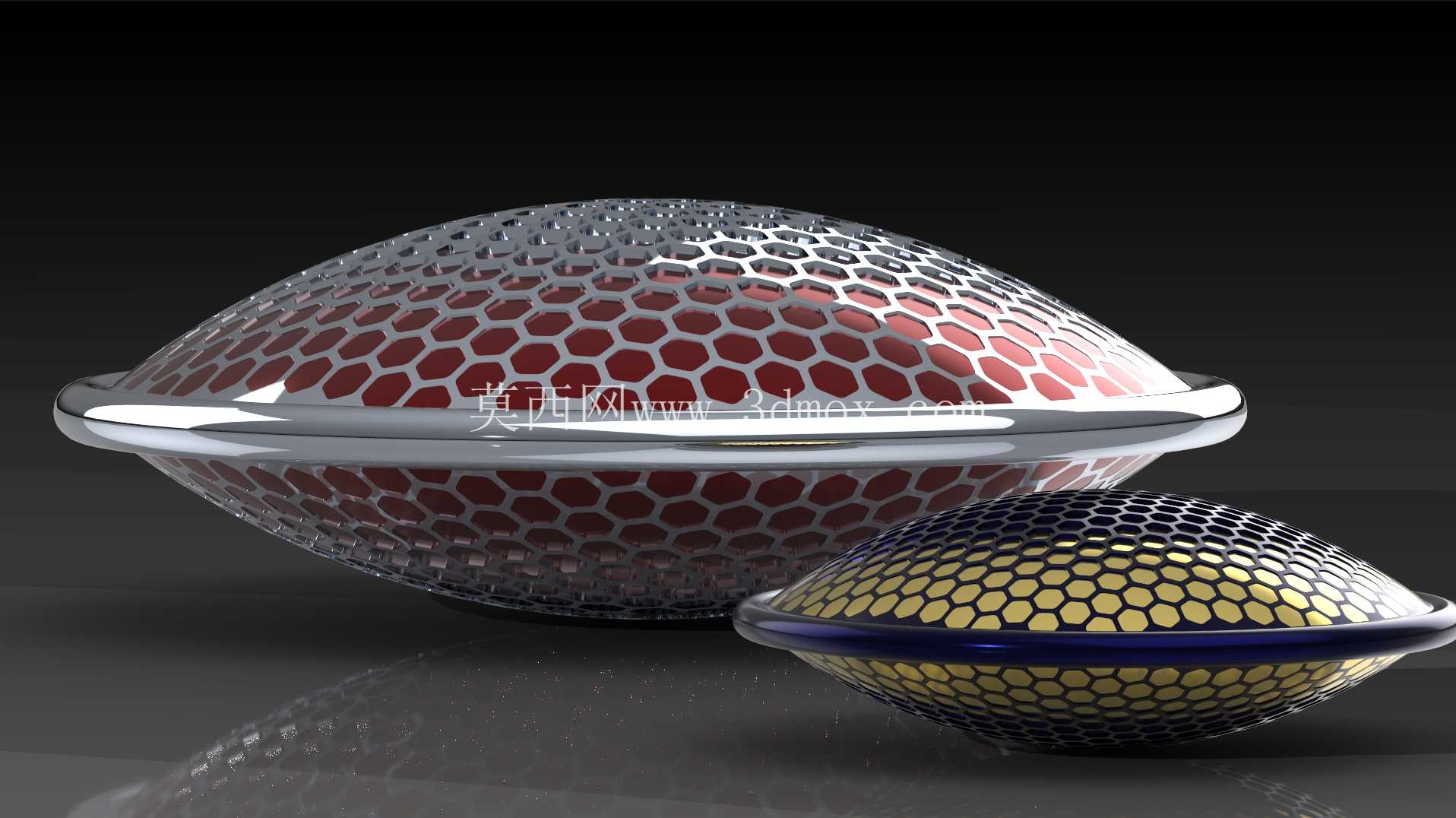

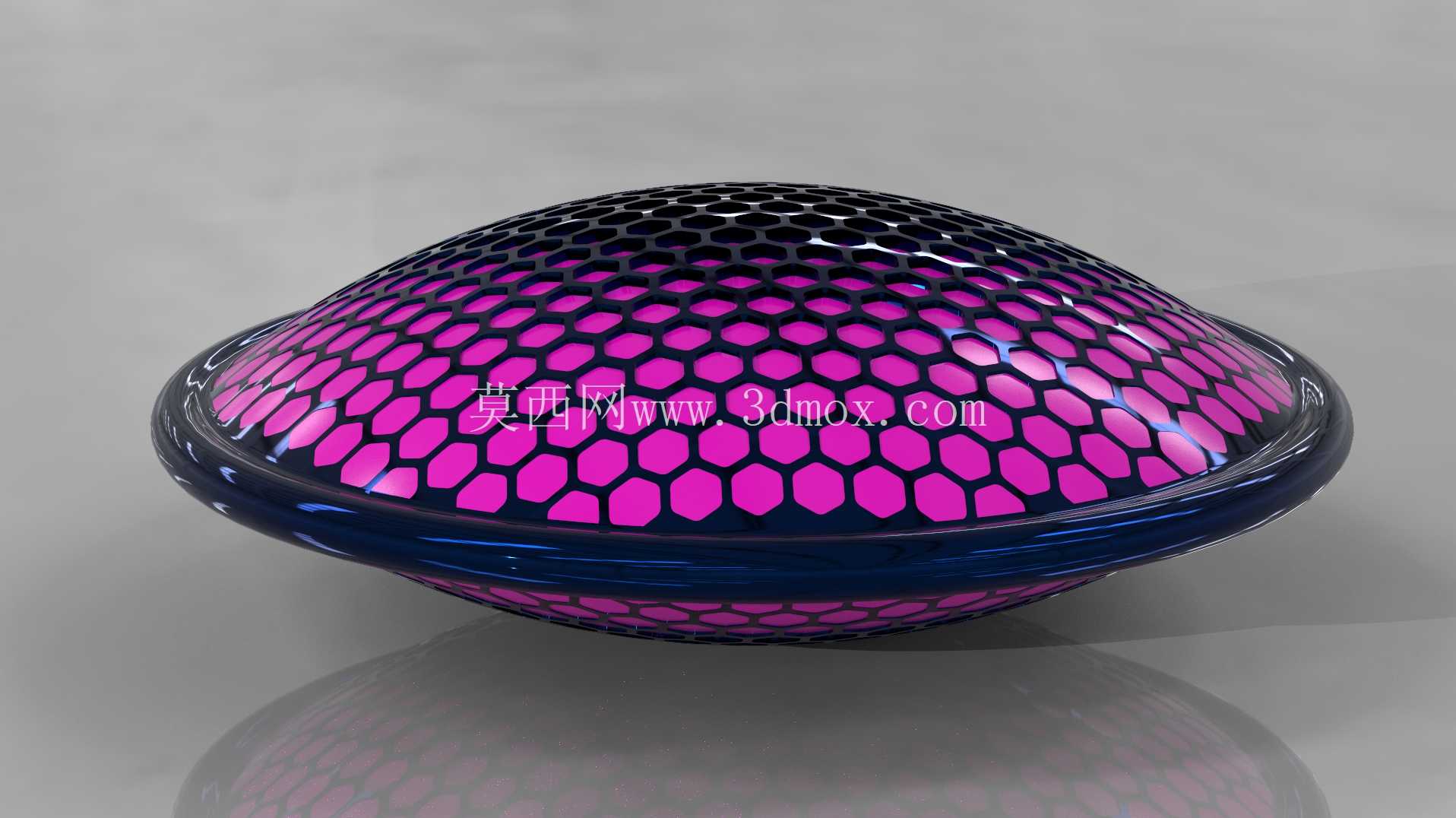

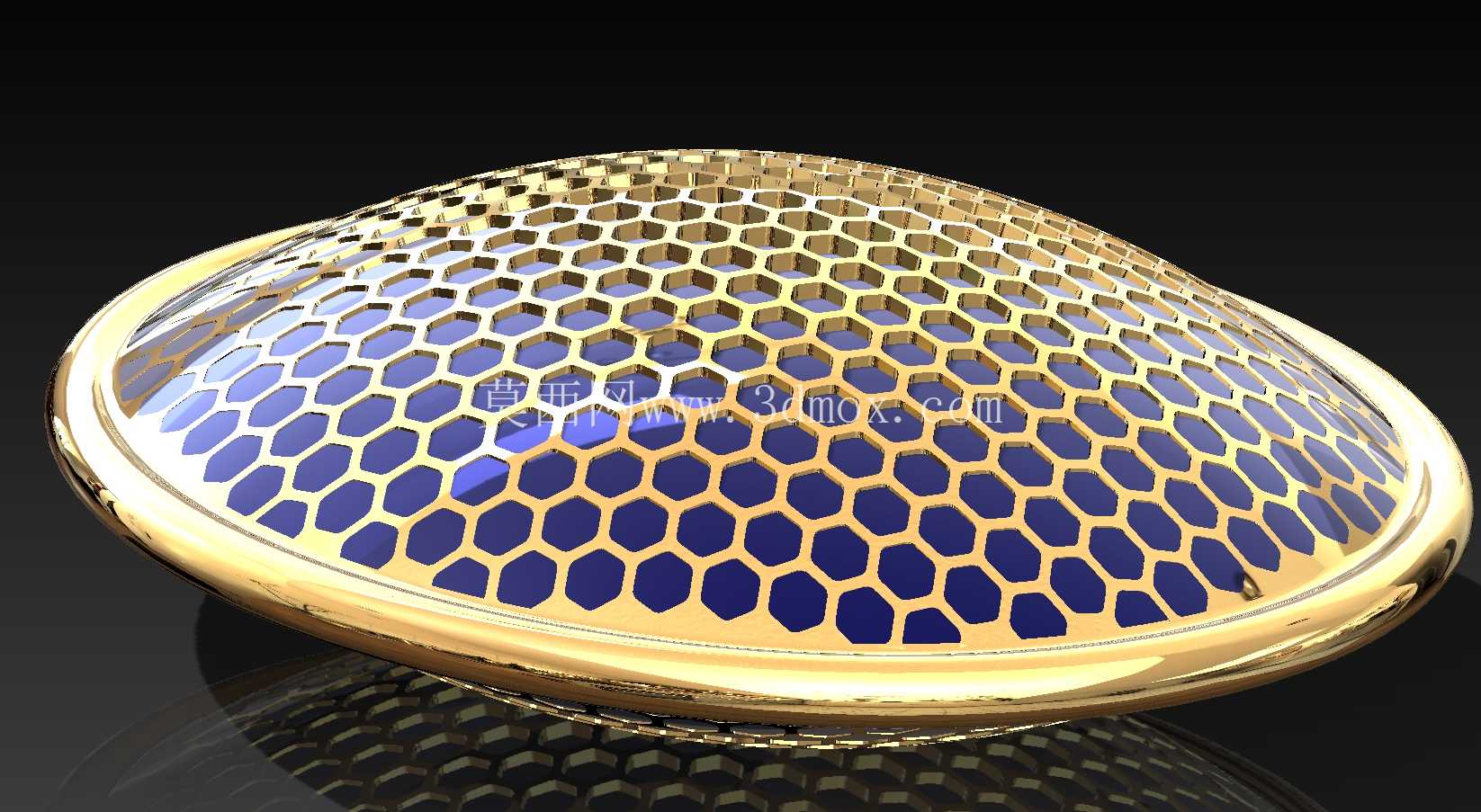

设计这类结构的时候，首先要确定整体的曲面曲率边界，这个构件整体是扁椭球穹顶形态，边缘带有一圈收边凸台，安装时这个凸台会嵌入基座的预留卡槽内，不需要额外打胶或者螺丝固定，装配公差控制在0.1mm以内就能保证贴合后无明显缝隙，不会出现积灰或者翘边的问题。做蜂窝纹理排布的时候不能直接在曲面上阵列六边形，要先把基础曲面做等距偏移，保证纹理凸起的高度在整个曲面上保持一致，不会出现边缘位置纹理过浅、中心位置纹理过深的问题，单个蜂窝单元的对边尺寸控制在5-8mm区间，纹理凸起高度0.8-1.2mm，这个尺寸区间既能保证视觉上的纹理清晰度，也不会因为纹理过深导致注塑或者压铸成模时出现粘模、填充不满的缺陷。

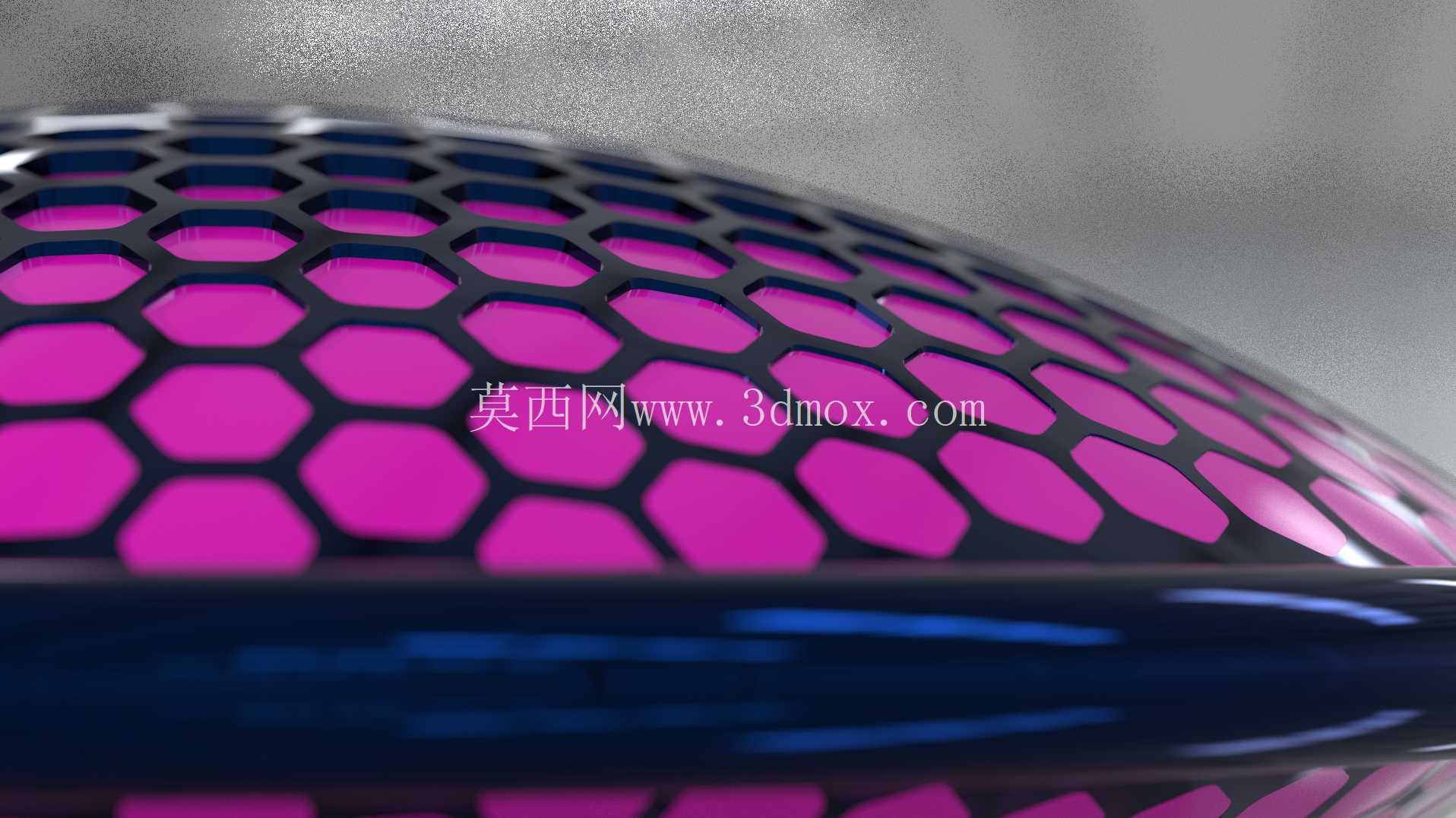

很多新手工程师做这类曲面纹理的时候，容易忽略壁厚均匀性的问题，纹理凸起位置如果直接做实体叠加，会导致局部壁厚超过基础壁厚的2倍，成型后容易出现表面缩痕，内部应力集中也会导致构件安装后出现形变翘曲。正确的设计逻辑是先做等厚的基础壳体，基础壁厚根据选用的材料调整，ABS类塑料件基础壁厚控制在1.5-2mm，铝合金压铸件基础壁厚控制在2-2.5mm，再在壳体外表面做纹理的凸起结构，凸起位置的根部做0.2mm的圆角过渡，避免应力集中导致的开裂问题。如果是需要透光的版本，要把蜂窝纹理的壁厚做差异化设计，蜂窝筋位位置做半透磨砂处理，蜂窝单元格位置做高透处理，光线透过的时候就能形成均匀的格纹光效，不会出现局部亮斑。

从安装边界来看，这类穹顶形结构件的整体直径根据适配的设备尺寸调整，常见的规格从80mm到200mm不等，整体高度不超过直径的三分之一，边缘收边凸台的宽度控制在3-5mm，凸台上可以预留1-2个定位缺口，和基座上的定位筋配合，安装时能快速对位，避免装配后纹理方向歪斜。如果是用在户外设备上，还要在收边凸台的位置预留0.5mm的密封胶圈安装槽，装配后配合胶圈能达到IP65级别的防护能力，避免雨水、灰尘进入设备内部。

另外这类蜂窝结构本身自带结构加强的属性，相同壁厚的情况下，带蜂窝纹理的曲面壳体抗冲击性能比光滑曲面壳体高30%左右，不需要额外在壳体内部加加强筋，就能满足日常使用的抗挤压、抗冲击要求，还能减轻构件的整体重量，符合现在产品轻量化的设计趋势。做三维建模的时候，要注意蜂窝单元和曲面的贴合度，所有纹理的法线方向要和曲面的法向保持一致，避免出现纹理歪斜、单元变形的问题，导出加工文件前要做曲率检查，确保整个曲面没有碎面、尖角，不然开模的时候会出现加工死角，增加模具的制造成本。
