商用健身房框式力量训练架结构设计

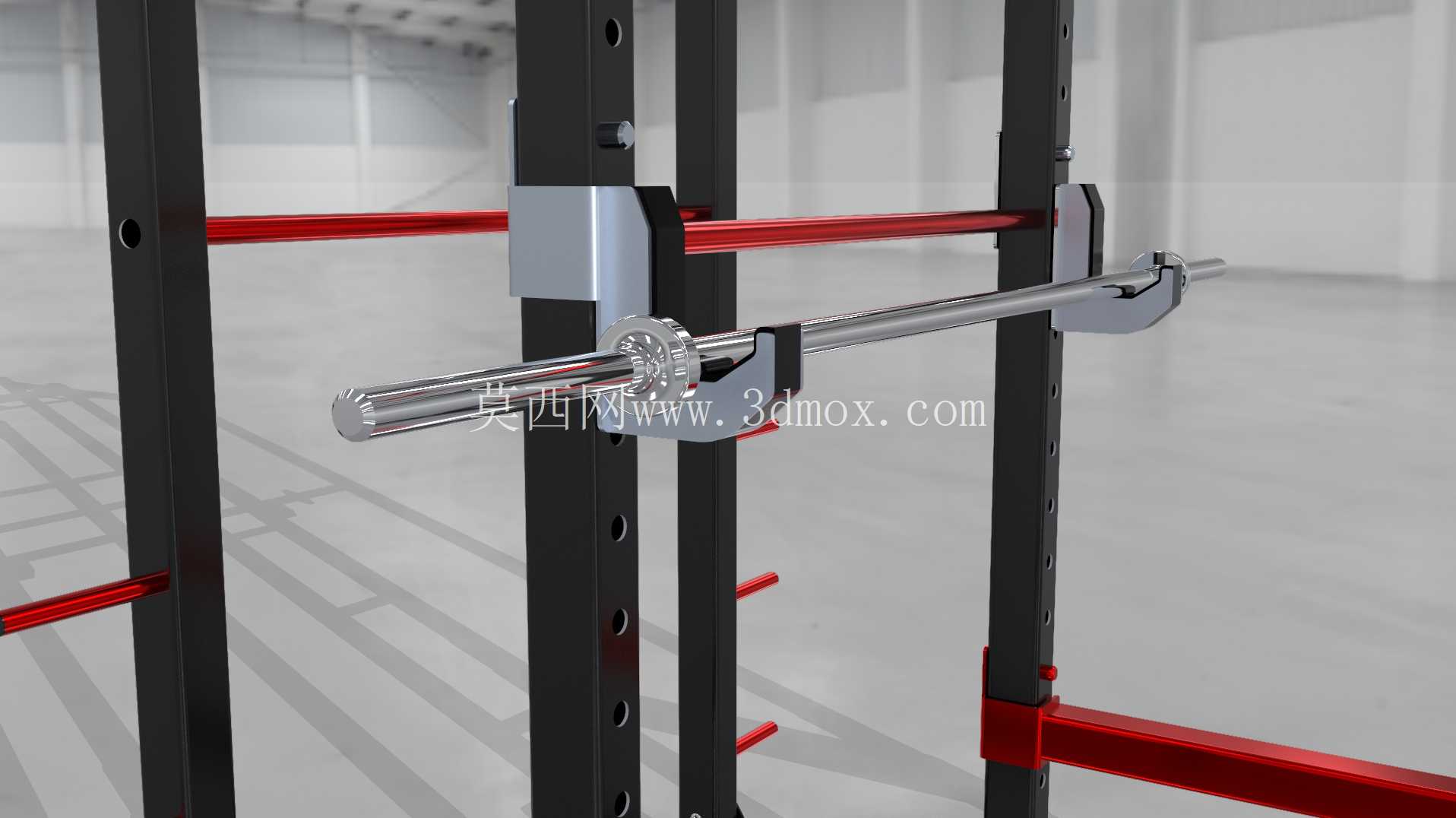

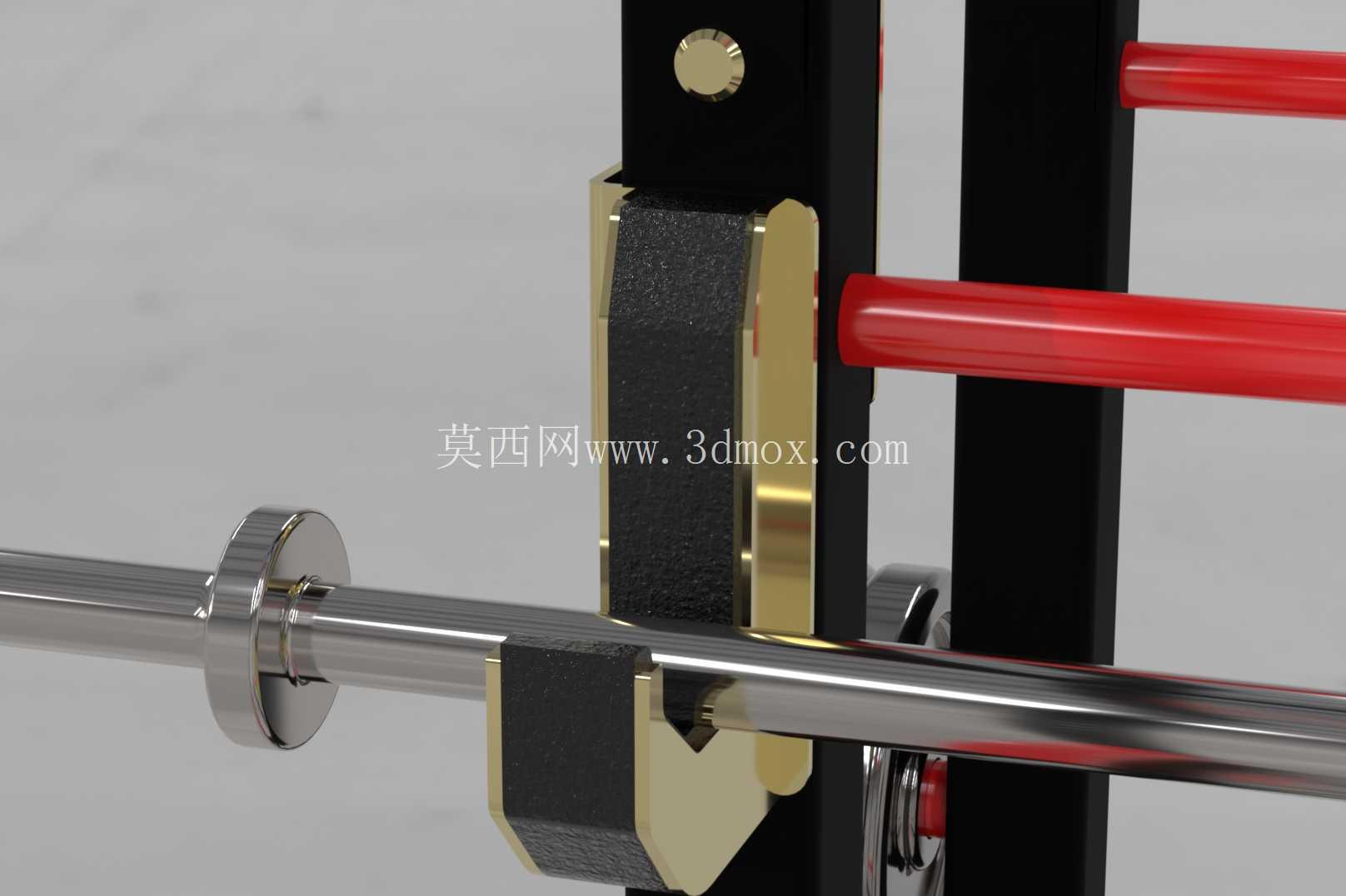

　　这款框式力量训练架，核心应用场景覆盖商业健身场馆、单位体能训练室、家庭专业健身区三类场景，作为自由力量训练的核心承载设备，可满足深蹲、卧推、硬拉、引体向上、杠铃划船等十余种复合力量训练动作的承载需求，同时能为训练者提供全行程的安全防护，避免大重量训练时的脱手、力竭失控风险。从功能特性来看，架体采用双侧多档位调节孔位设计，孔位沿立柱竖向等距排布，可根据训练者身高、动作类型灵活调整安全托臂、杠铃搁置架的安装高度，适配1.5米至1.95米身高区间的训练者使用；架体顶部设置一体化多把位引体向上横杆，可满足正握、反握、宽距、窄距不同握法的引体训练需求，中部设置的多组辅助置物横杆，可用于放置弹力带、护腕、护腰等训练辅具，也可作为弹力带抗阻训练的固定锚点。

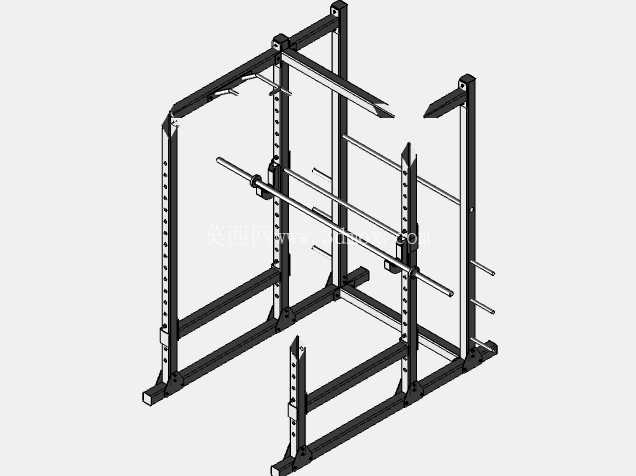

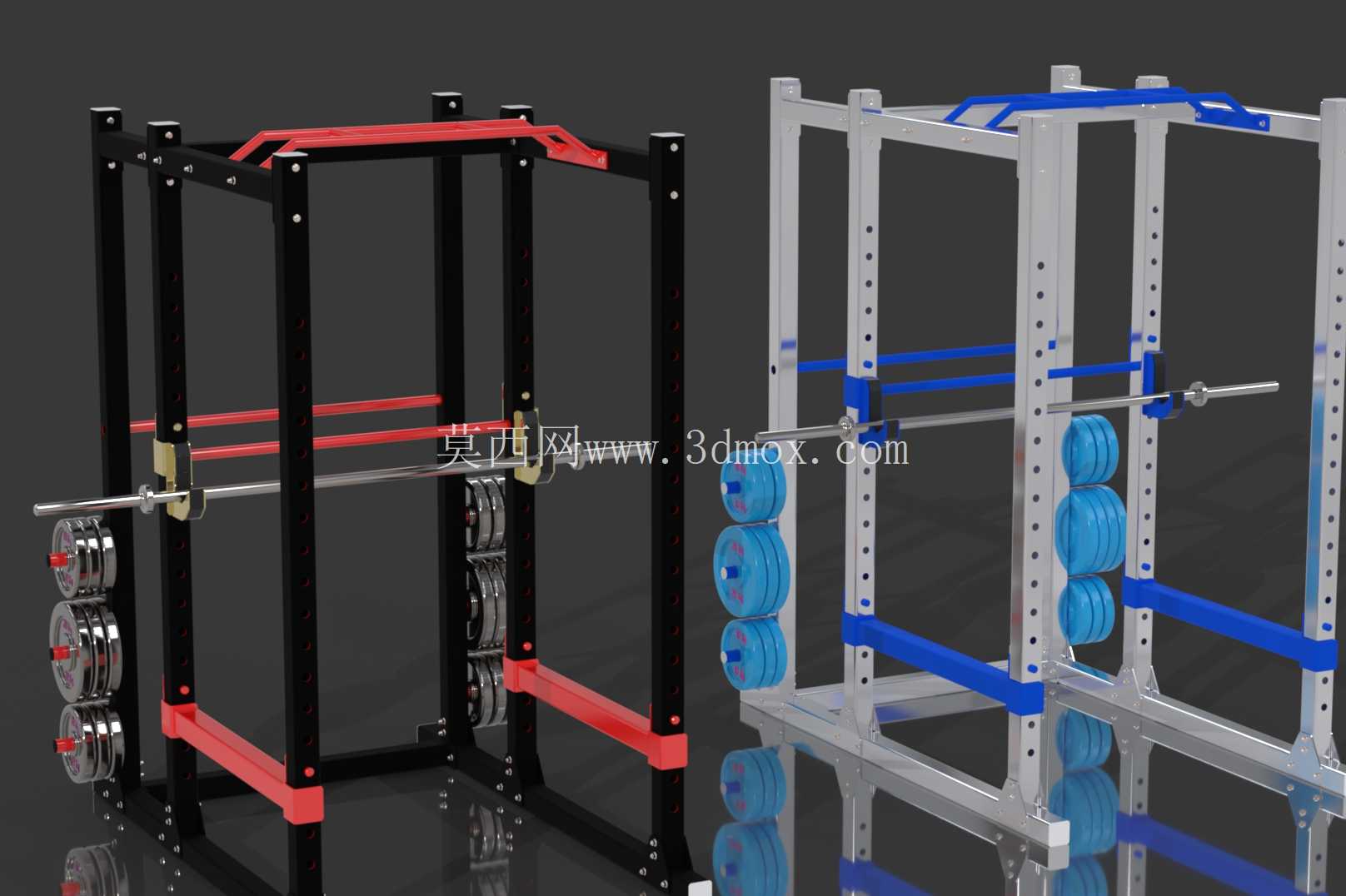

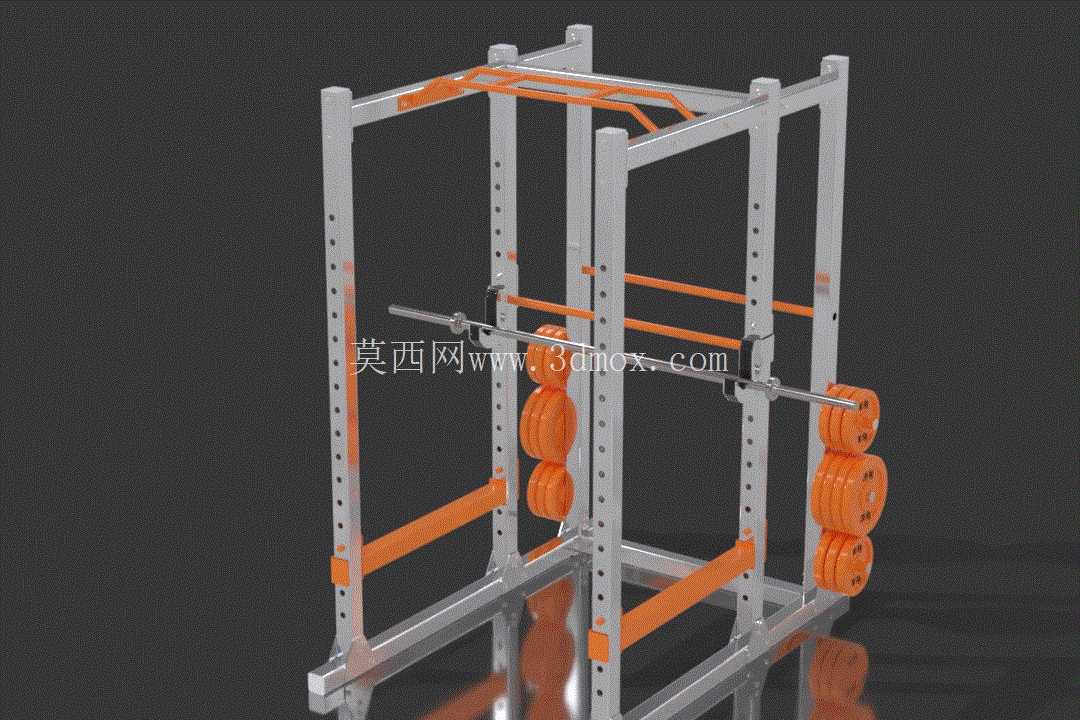

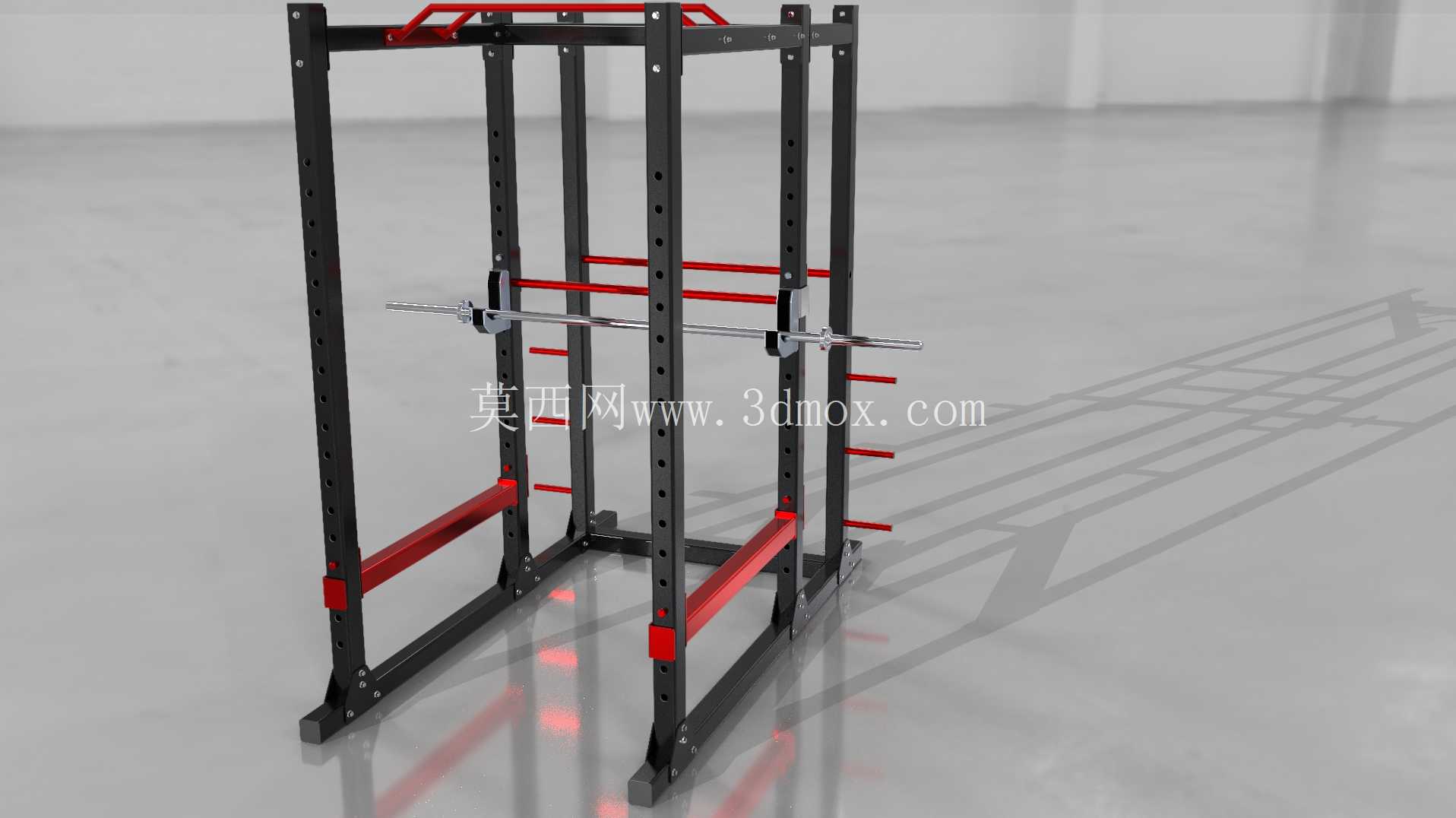

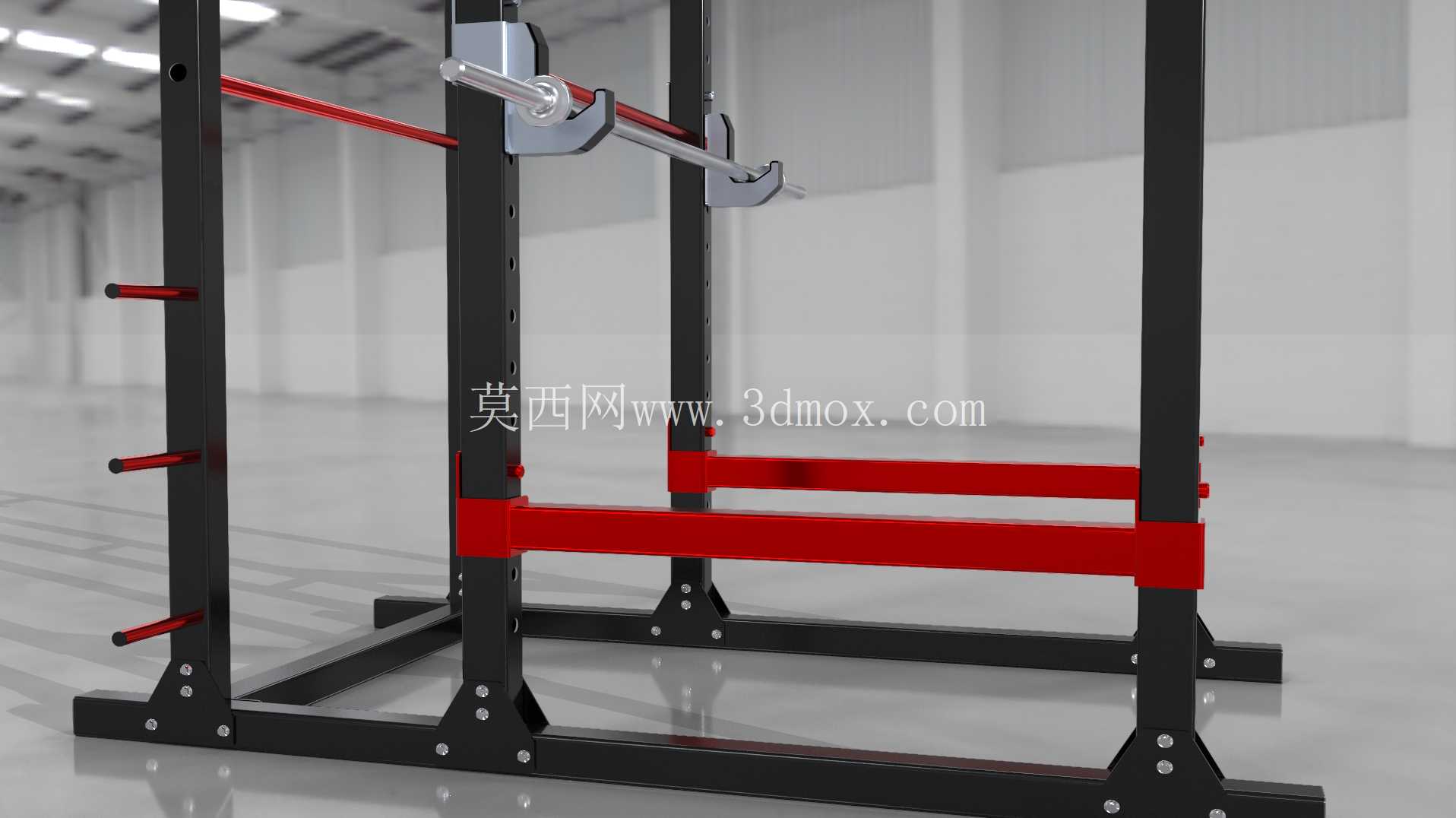

　　设计思路上，整体采用对称式框型承载结构，四根主立柱作为核心承力构件，通过横向连接梁形成封闭的受力框架，相比单侧立柱的半架结构，框式结构的抗侧倾能力提升60%以上，即使杠铃出现偏载放置的情况，也能保证架体整体稳定性；主立柱选用厚壁矩形钢管加工，所有连接节点采用螺栓锁紧的装配式结构，既保证运输过程中可拆分打包降低物流体积，也能在现场安装时无需复杂焊接作业，仅需常规扭力扳手即可完成组装；所有与人体、杠铃接触的部件边缘均做圆弧倒钝处理，表面包覆防滑耐磨的橡塑材质，避免训练过程中出现磕碰划伤，同时提升握持、搁置时的摩擦力。从安装边界与尺寸参数来看，架体整体占地面积控制在1.2米*1.8米区间，竖向总高度2.2米，安装时需保证架体底部与硬化地面完全贴合，四个底脚处可搭配膨胀螺栓与地面固定，进一步提升大重量训练时的架体稳定性，安装区域上方需预留不小于0.3米的净空距离，避免引体向上训练时顶部出现遮挡；架体双侧的杠铃搁置位最大可承载300kg的静态载荷，安全托臂的动态抗冲击载荷不低于200kg，可满足绝大多数专业力量训练者的负重需求。

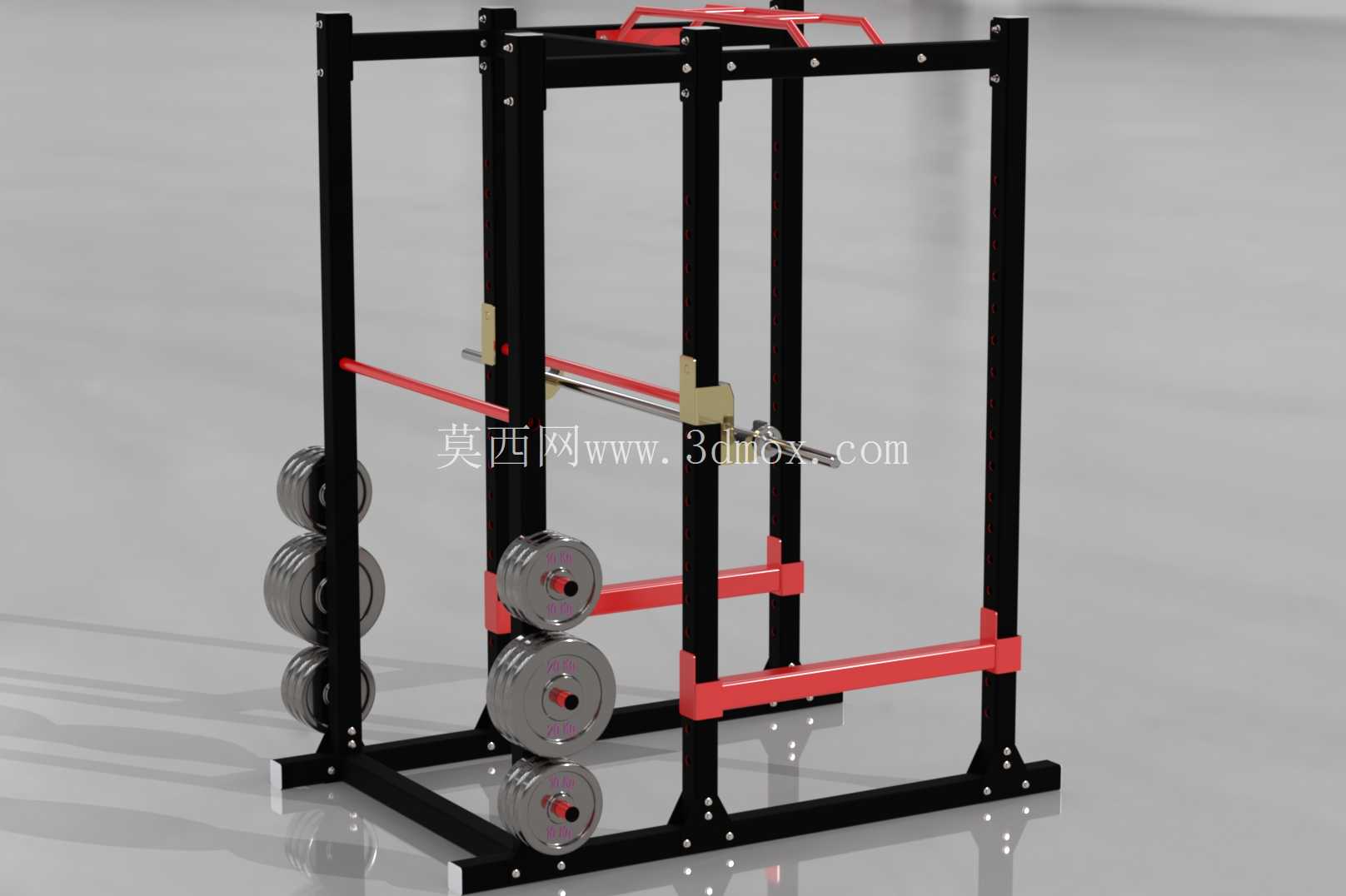

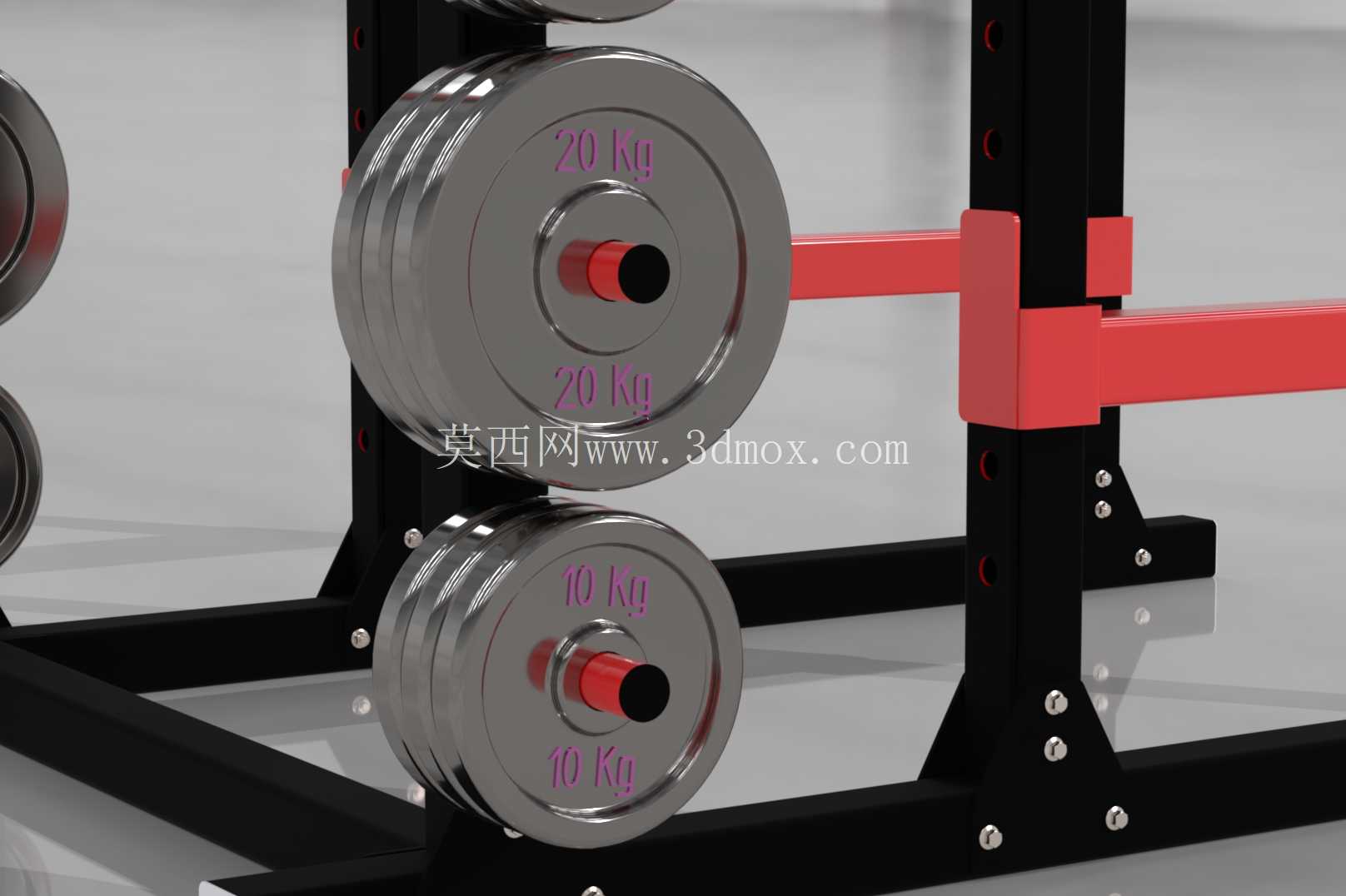

　　结构细节上，立柱上的调节孔位采用激光切割加工，孔位同轴度误差控制在0.2mm以内，保证调节插销可顺畅插拔，不会出现卡滞问题；所有钢制构件表面均经过喷砂除锈、静电喷塑处理，涂层厚度控制在80-120μm，可抵御日常使用过程中的汗渍、潮气侵蚀，避免出现锈蚀掉漆问题；杠铃杆的穿行通道宽度预留1.1米，可适配1.8米、2.2米标准长度的奥林匹克杠铃杆使用，两侧的杠铃片搁置位可同时存放总重量不超过150kg的备用杠铃片，减少训练过程中来回搬运杠铃片的动线长度。

　　实际使用过程中，训练者可在架体内部完成全行程的动作训练，双侧的安全托臂可根据动作的最低点高度提前调整到位，一旦训练过程中出现力竭情况，可直接将杠铃搁置在安全托臂上，无需旁人辅助也能避免被杠铃压伤的风险；架体的横向连接梁除了起到结构加强作用外，也可作为弹力带、阻力绳的固定点位，满足变速抗阻、离心训练等进阶训练需求，搭配配套的训练凳附件时，可快速切换为卧推架、肩推架使用，实现一架多用的功能，降低健身场地的设备采购成本与占地面积占用。
