Schwarz-P CryoX2.0增强型热交换器结构设计

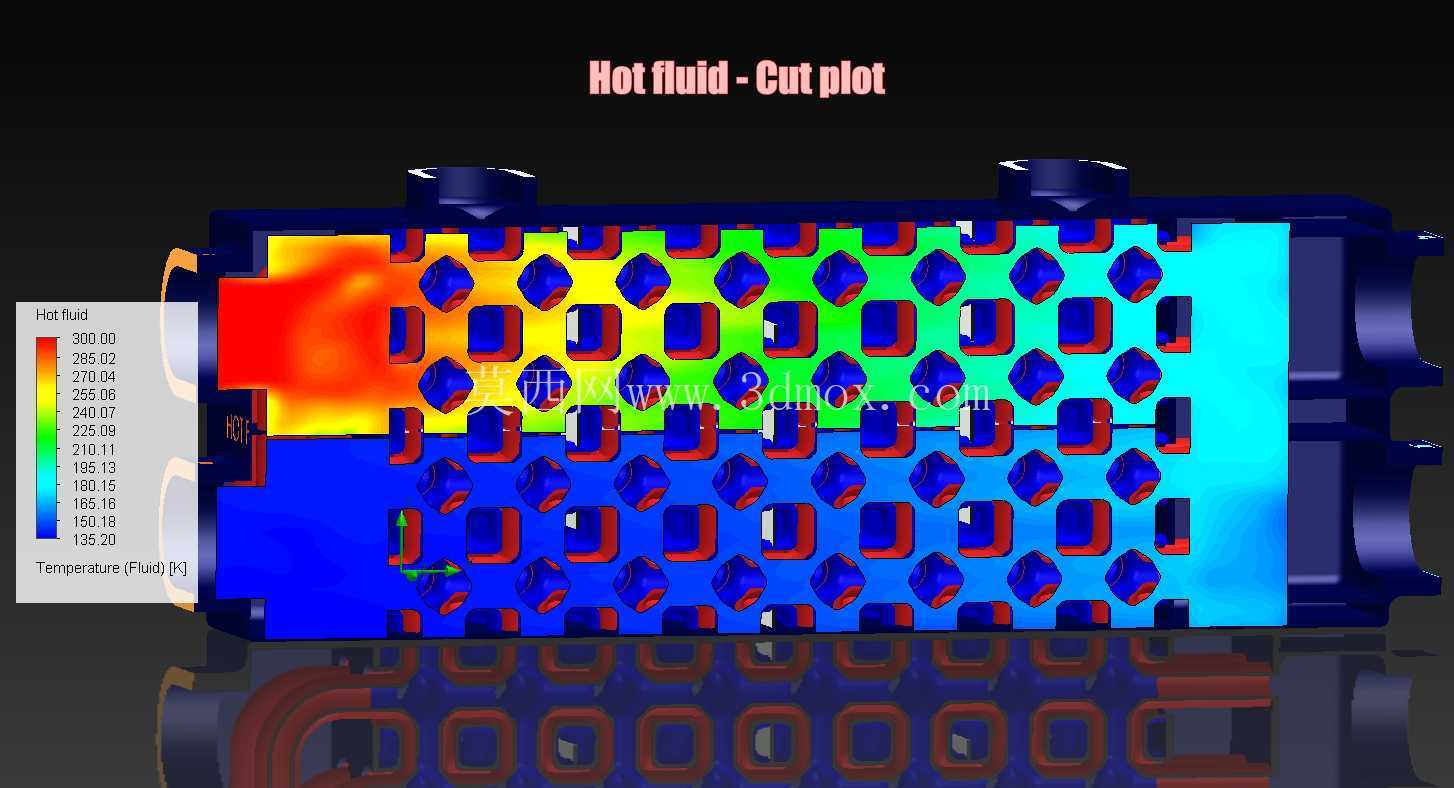

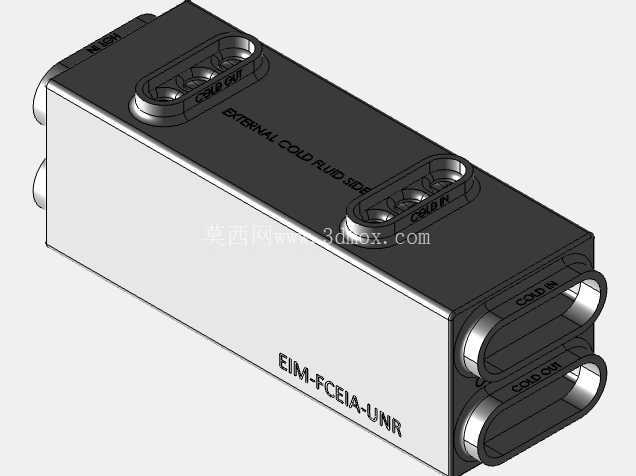

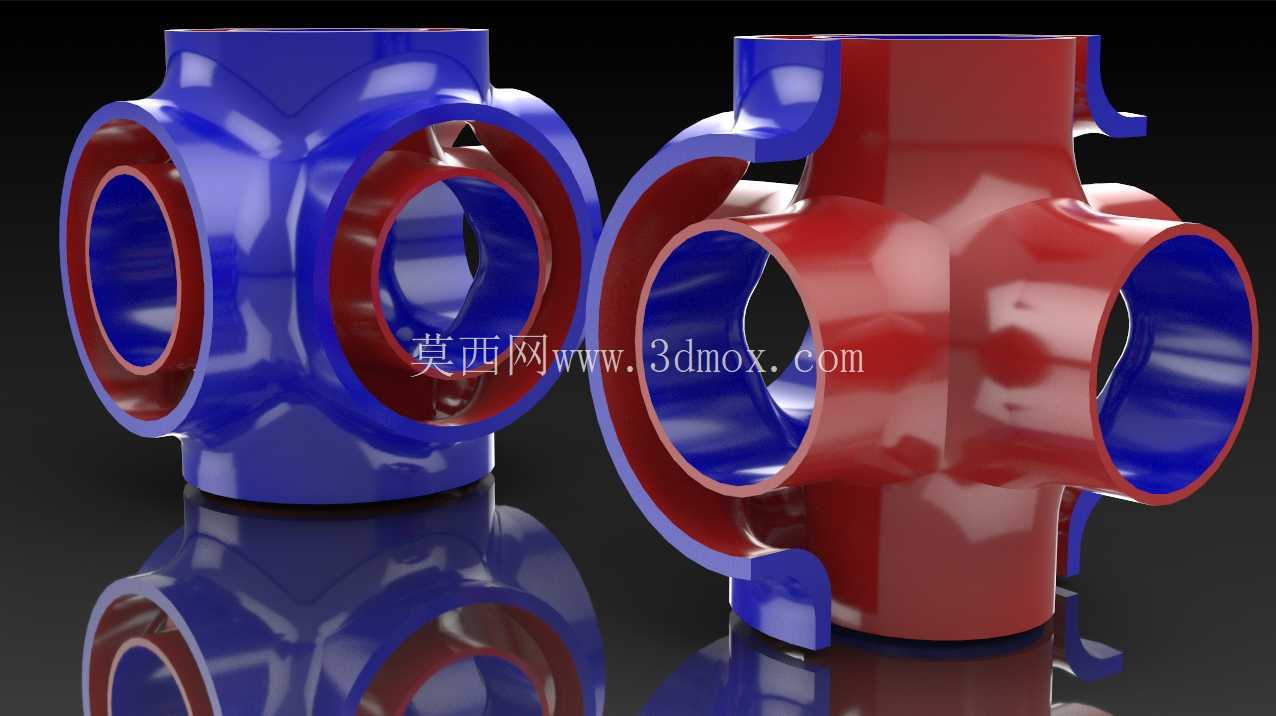

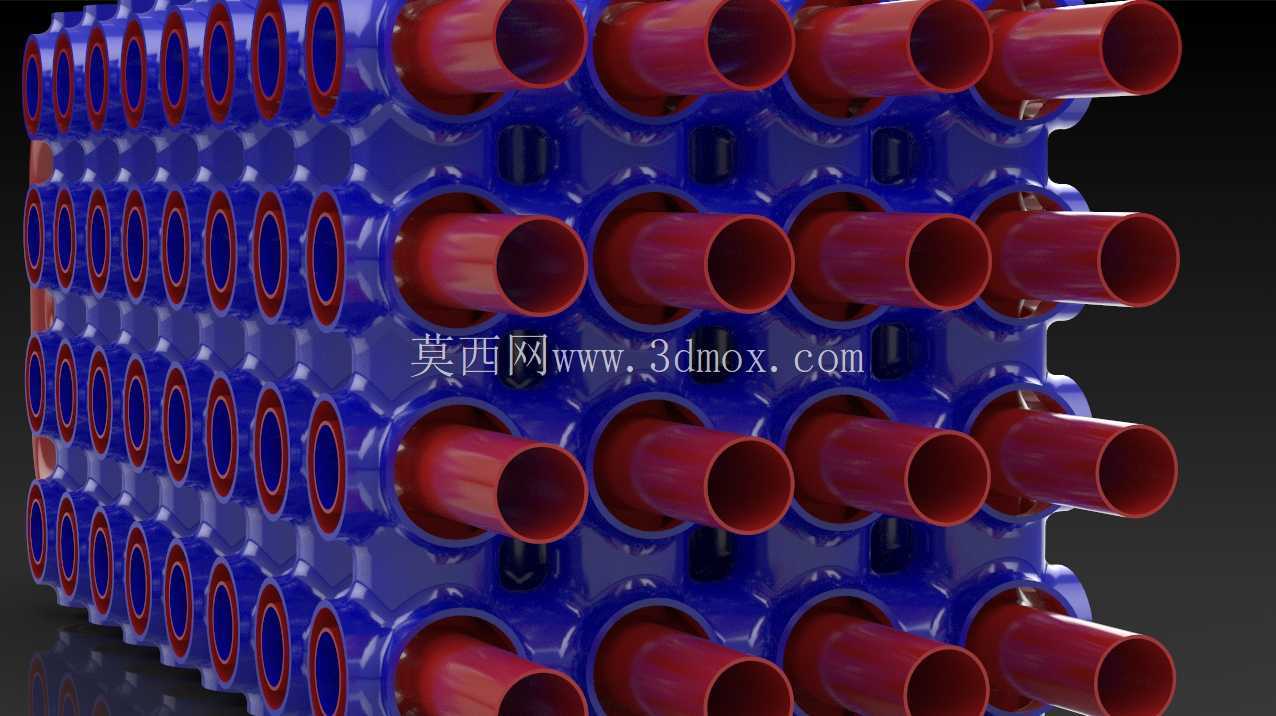

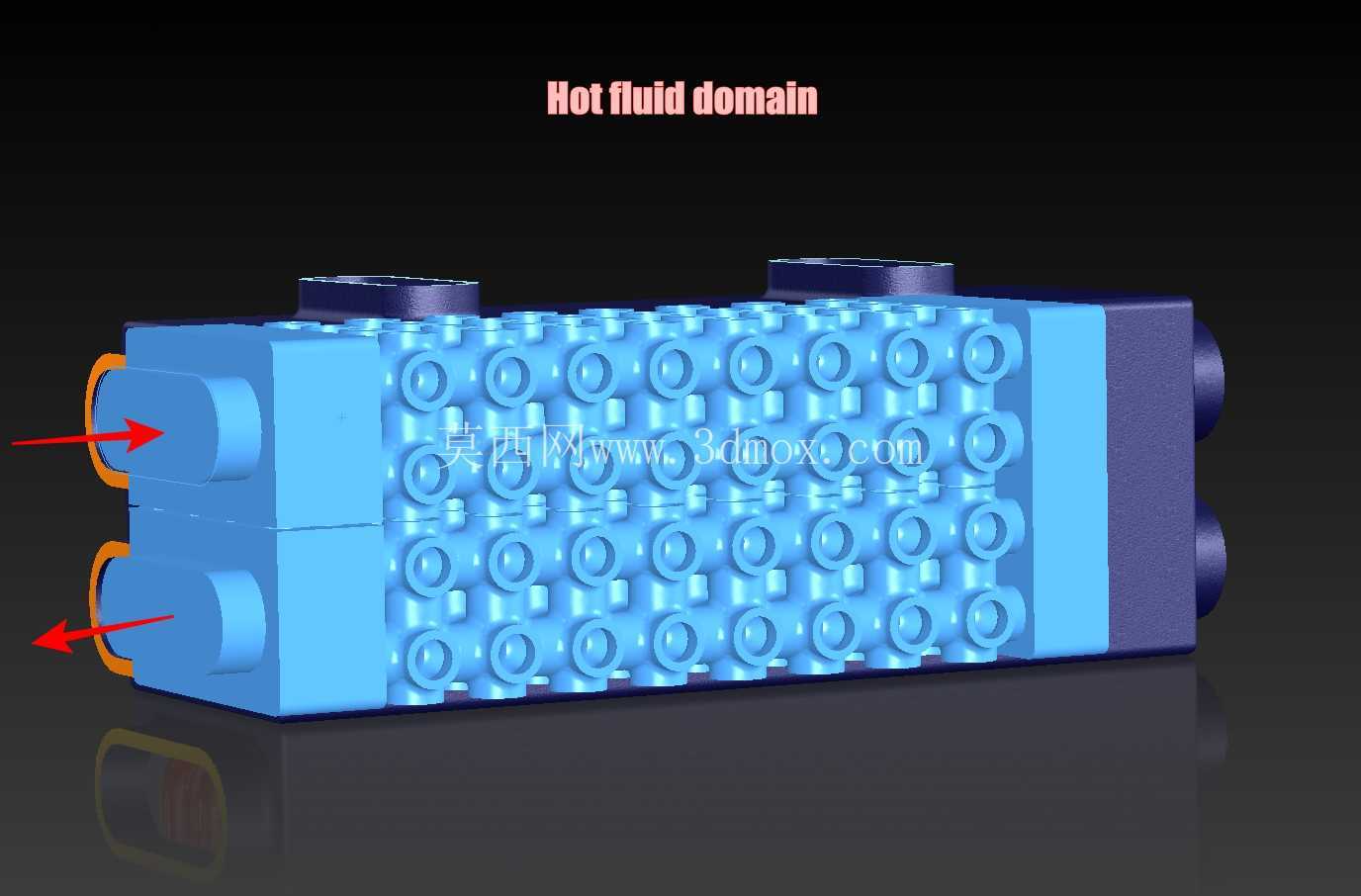

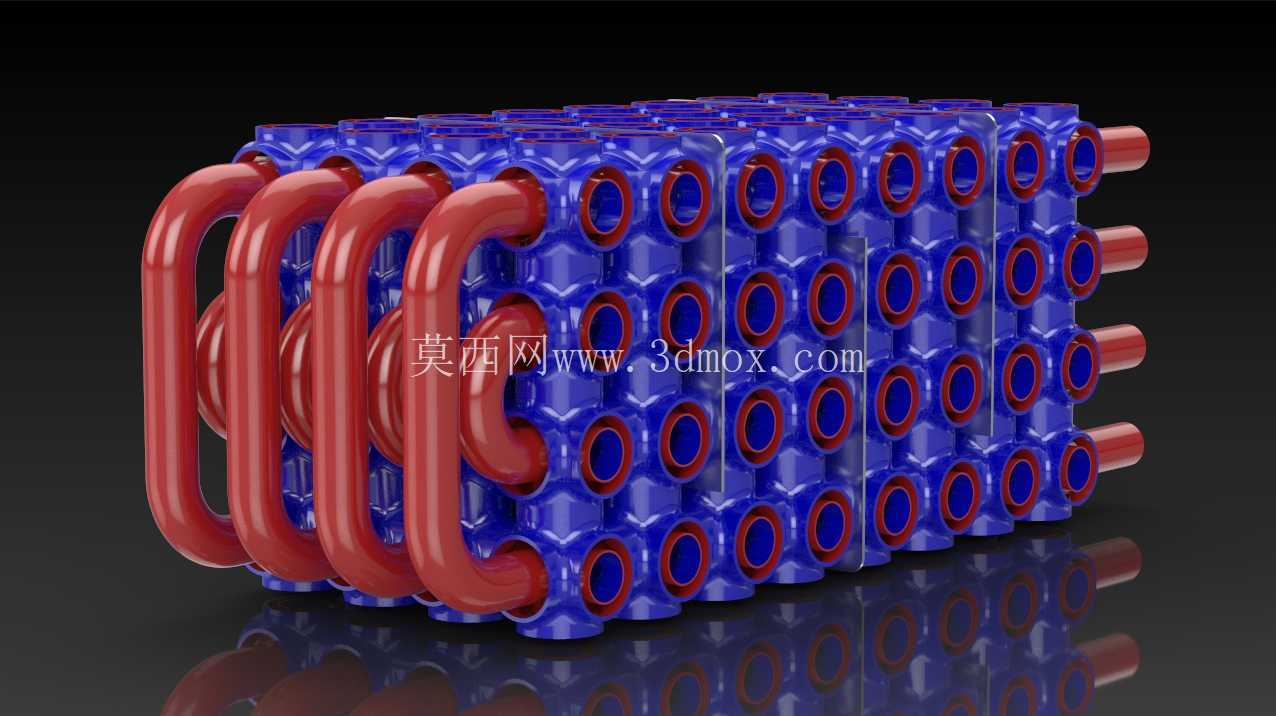

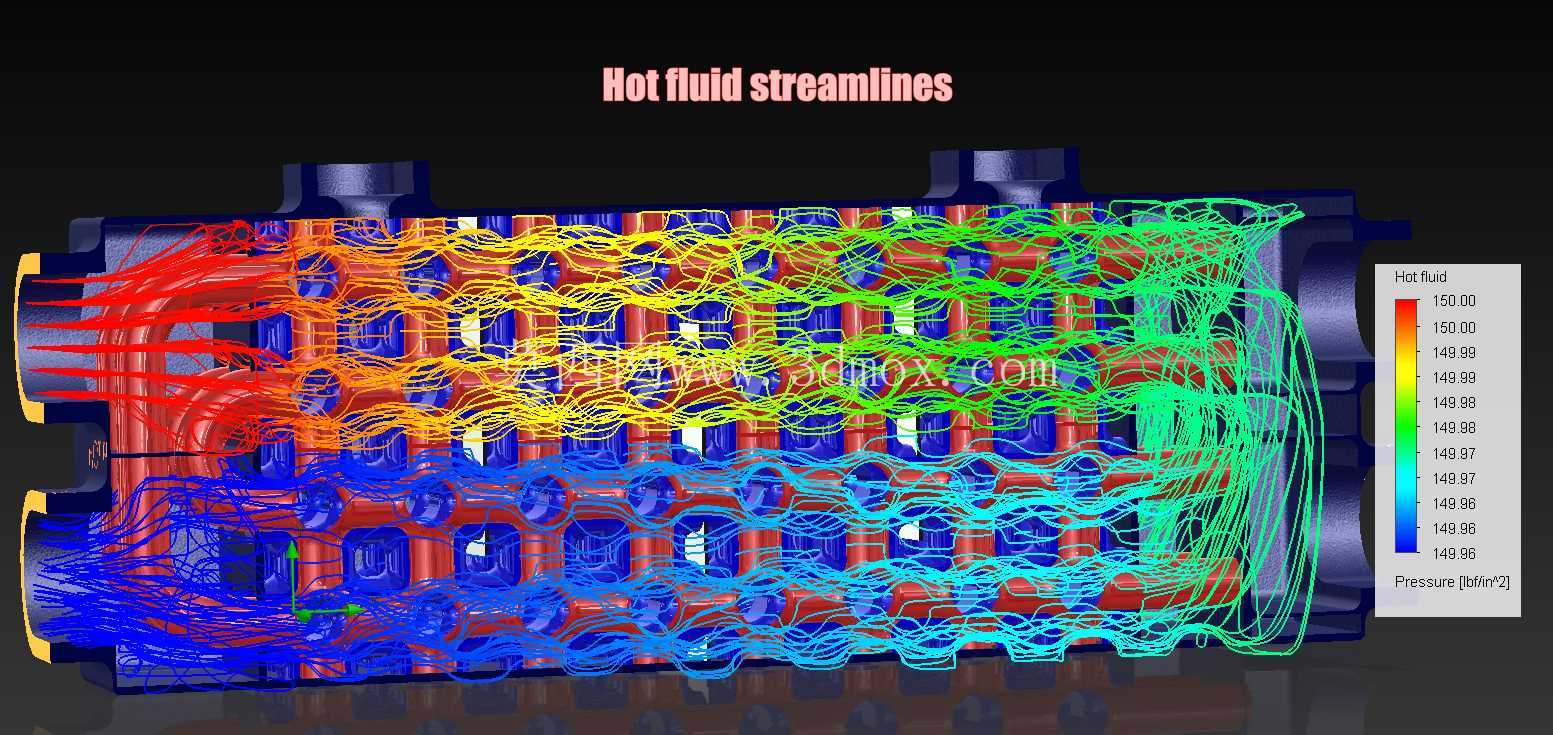

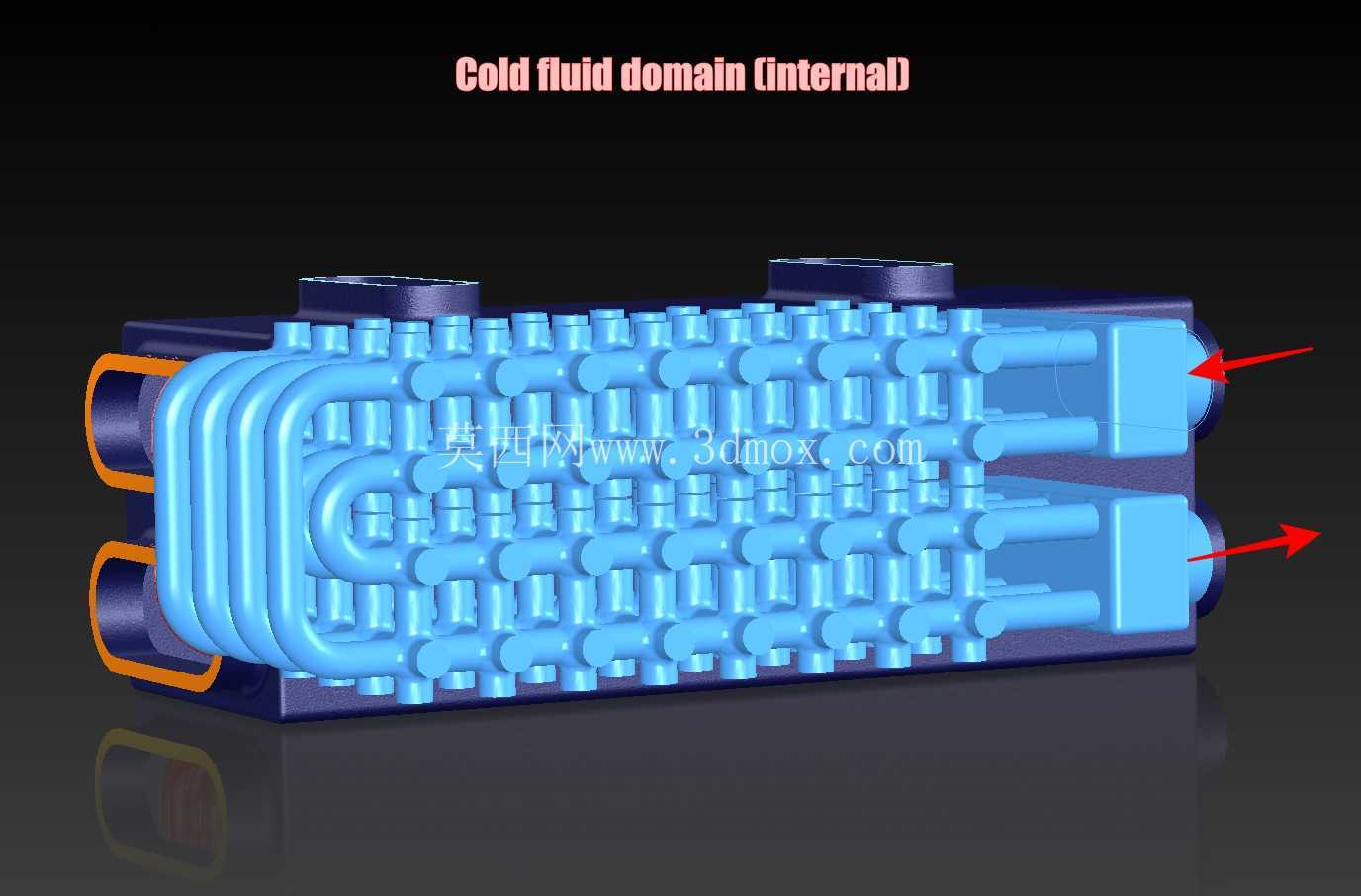

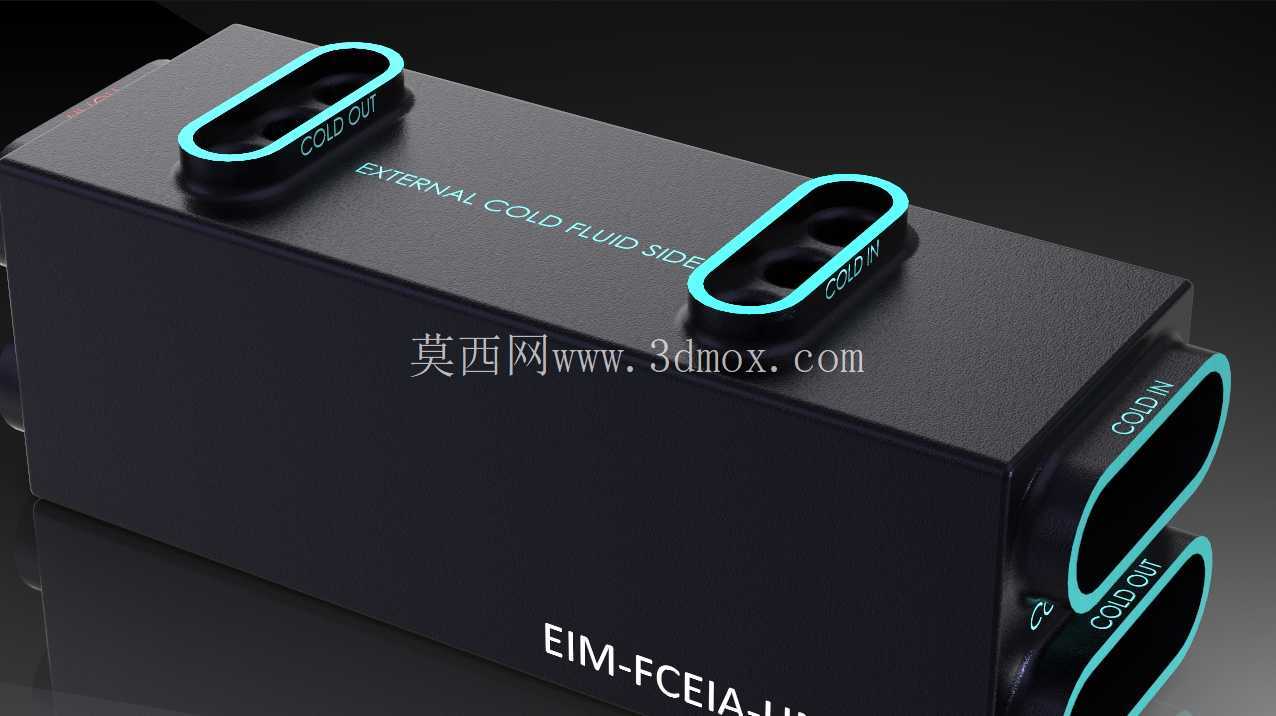

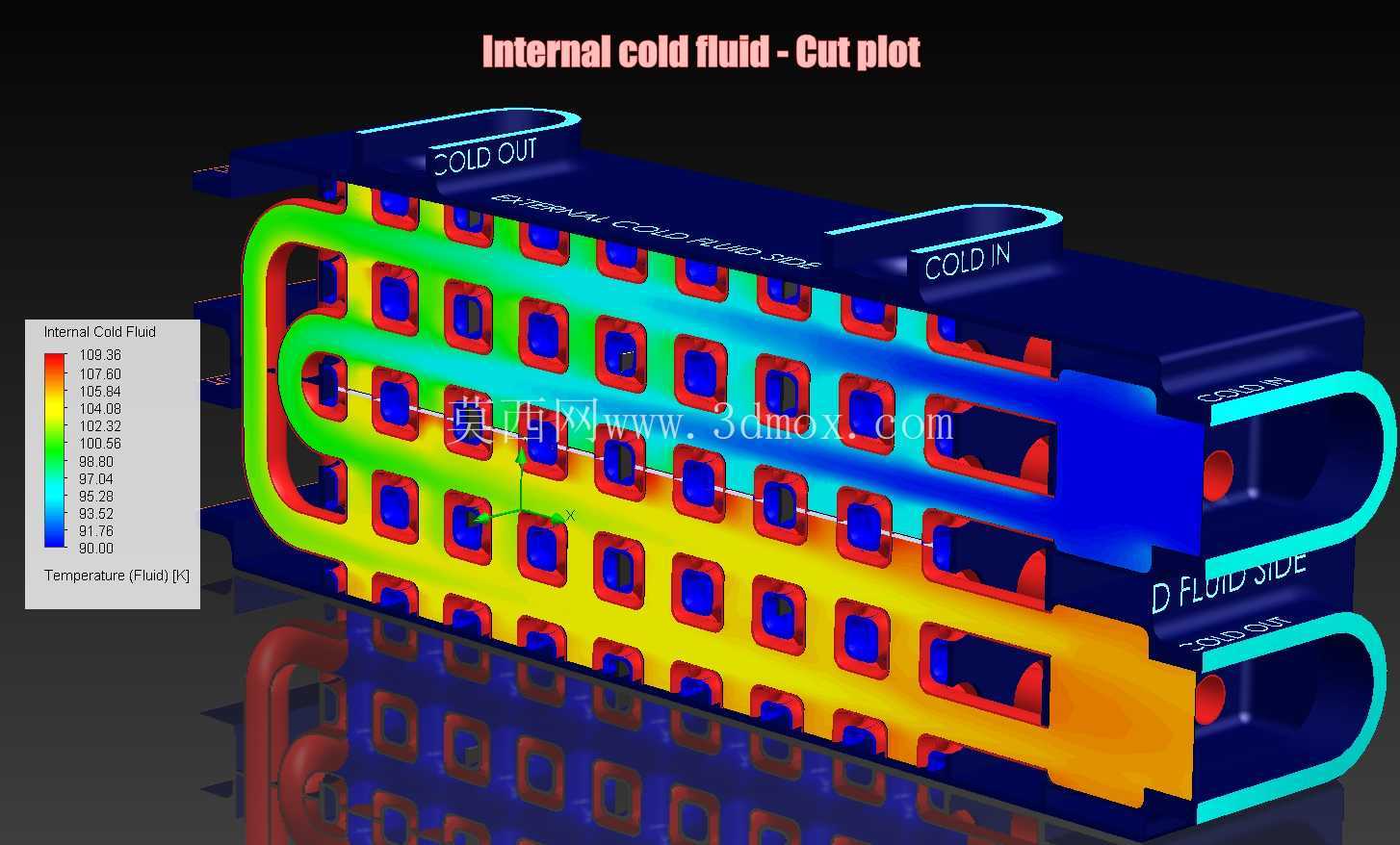

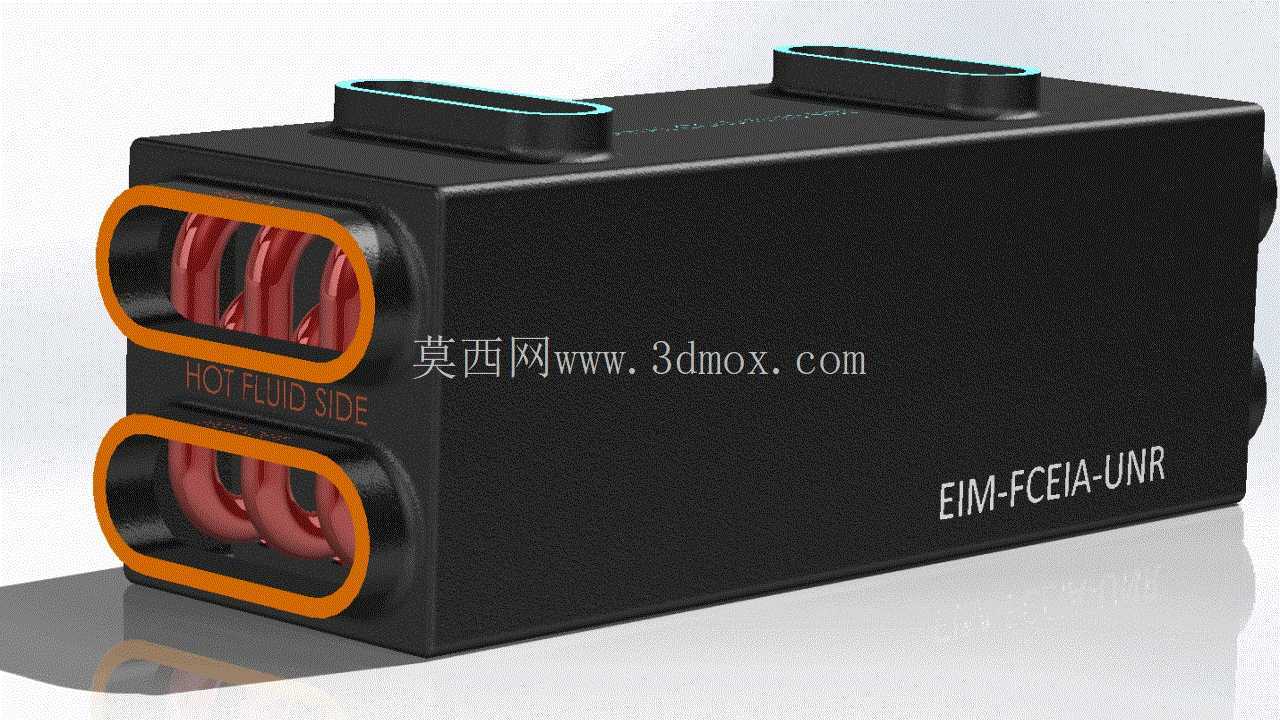

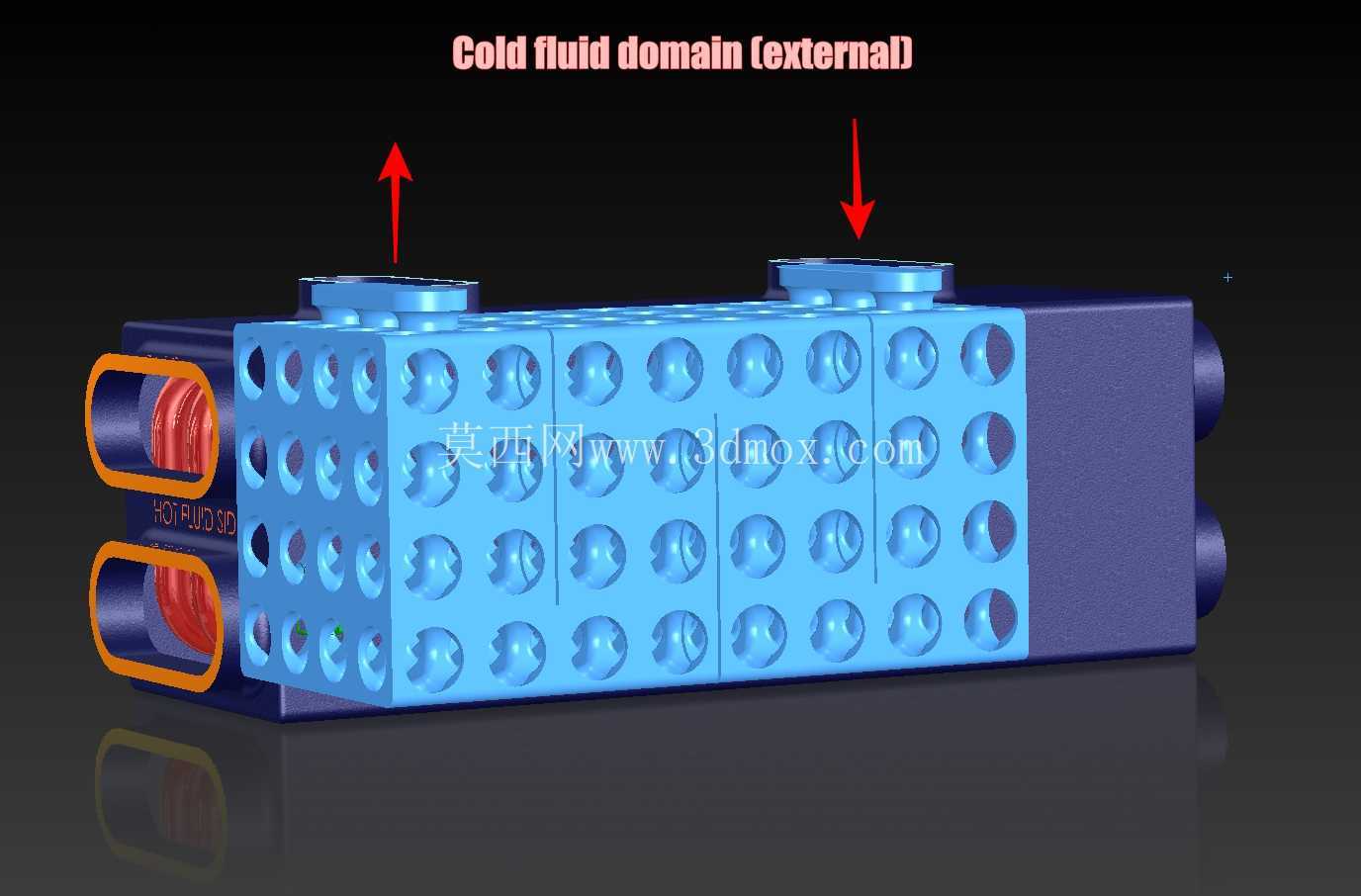

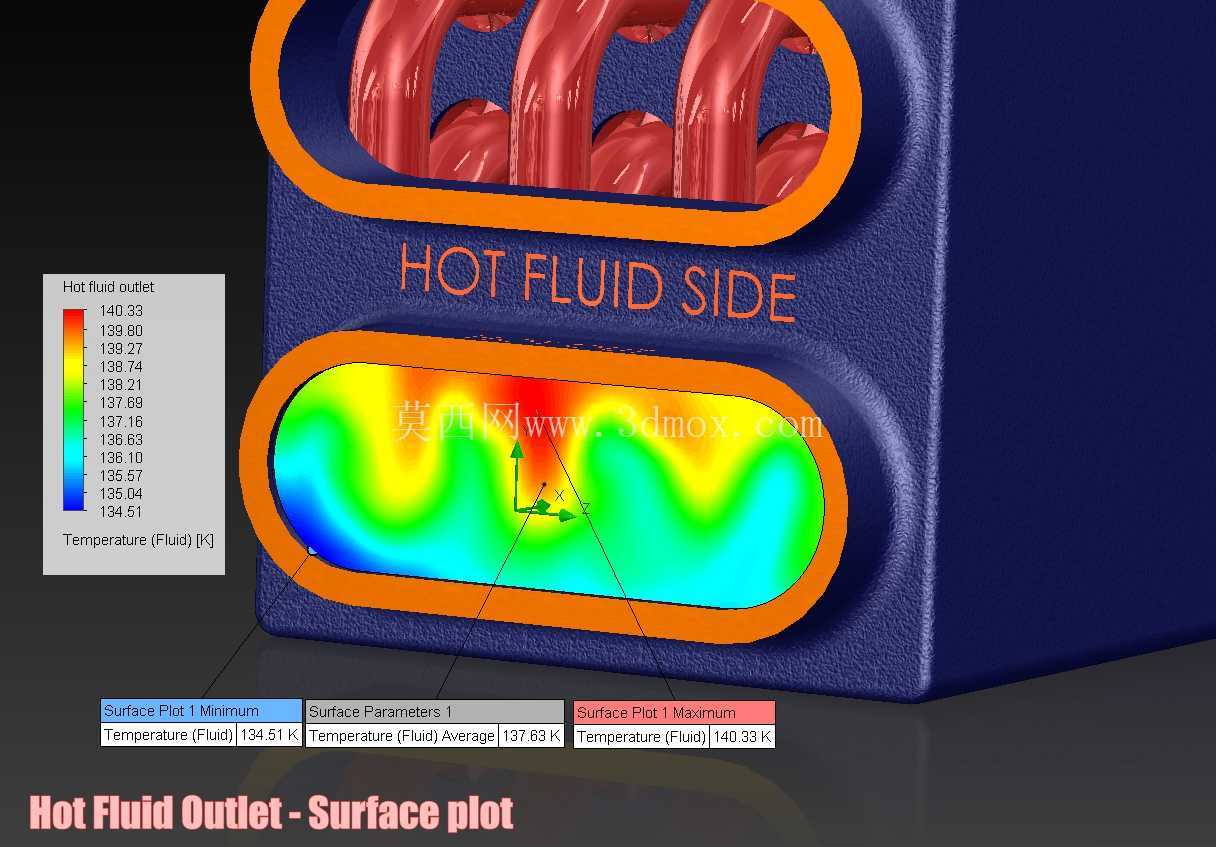

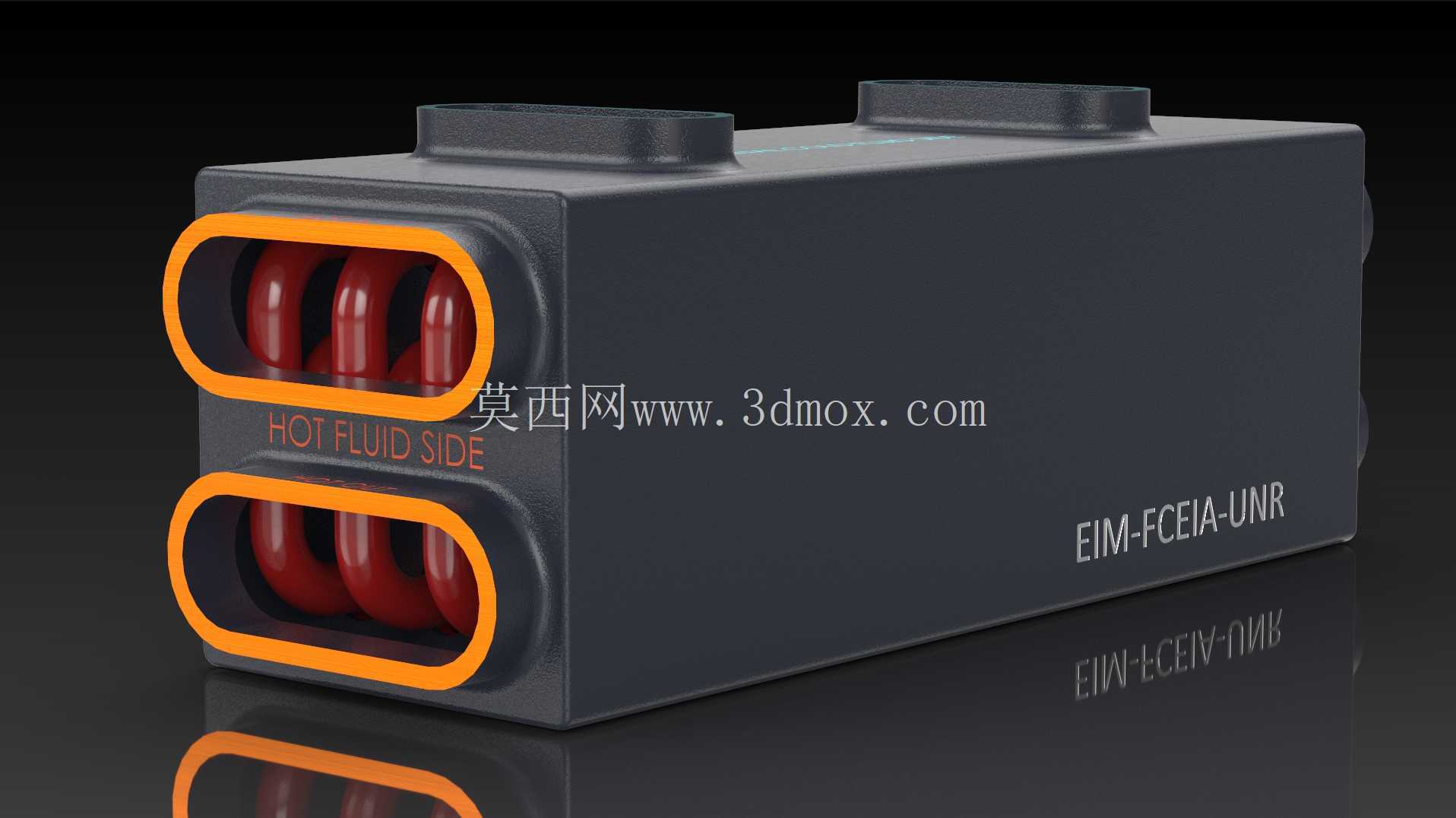

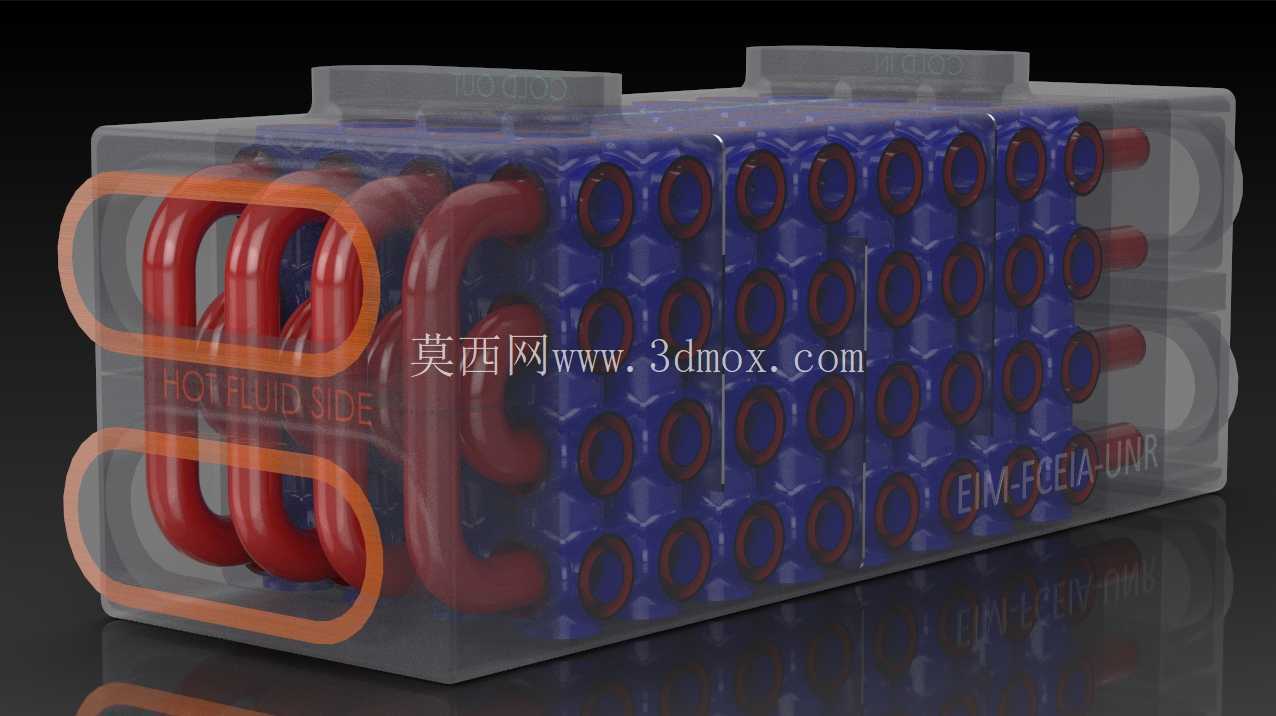

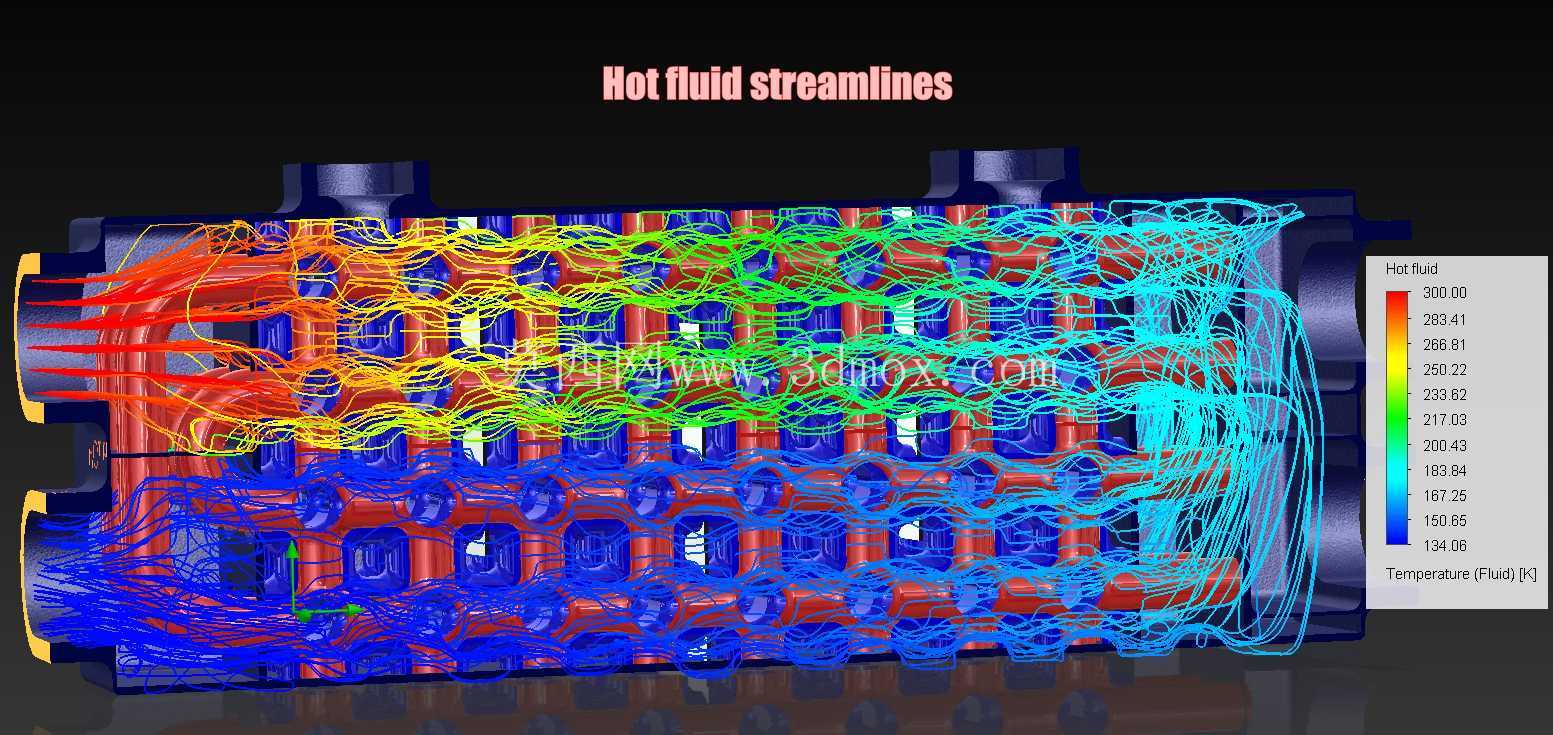

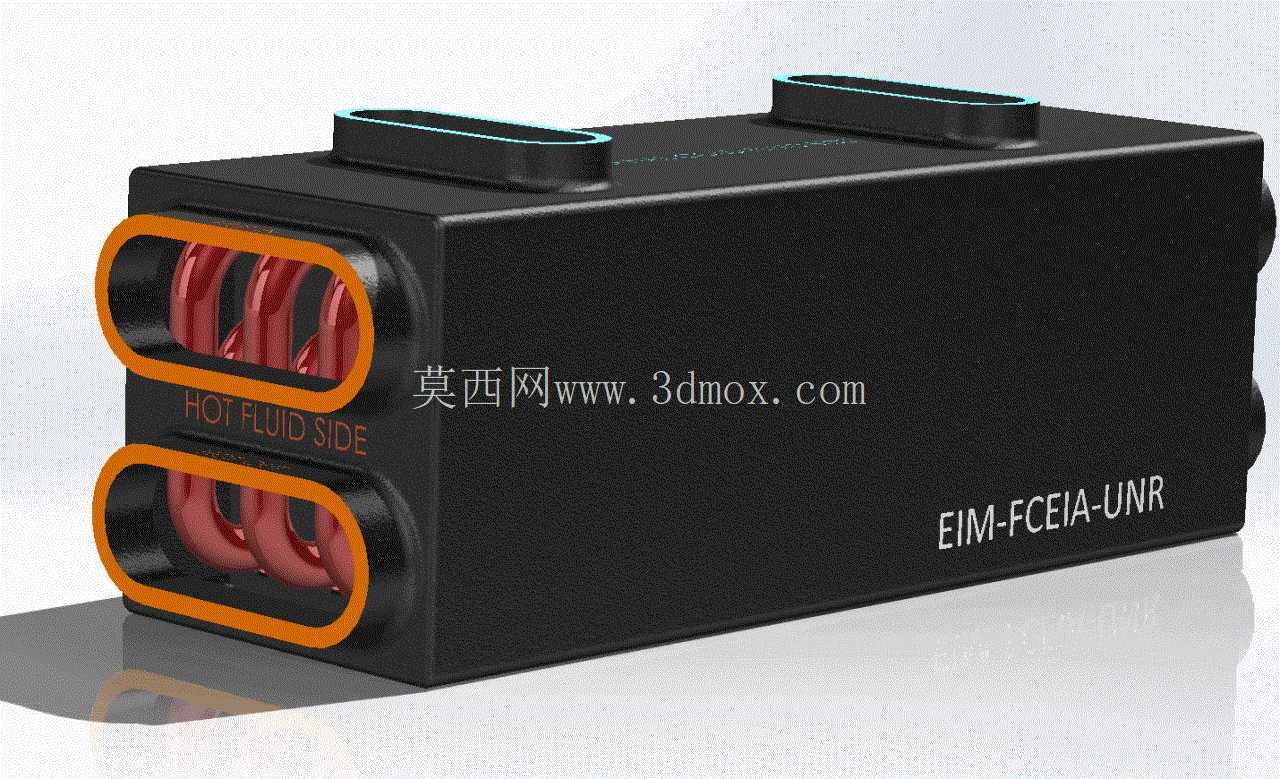

　　这款热交换器的结构设计，核心瞄准低温流体管理系统的严苛换热需求，在航天热控、深冷工业制程这类对换热设备重量、体积、效率有极高要求的场景中，能充分发挥结构优势。不同于常规管壳式、板翅式换热器的流道布局逻辑，该设计采用双同心TPMS（Schwarz P）构型作为核心换热基体，三个相互独立的流动区域被极小曲面结构自然分隔，冷热流体的换热接触面积在有限体积内被大幅提升，同时极小曲面的平滑过渡特性也能降低流体在流道内的沿程阻力，减少泵送功耗的额外损耗。从实际安装适配角度看，该设备整体结构紧凑，外部壳体采用规整的长方体构型，两个流体接口集中布置在同一侧端面，接口处采用醒目的橙色密封边框做标识区分，标注热流体侧的接口位置清晰，现场管路对接时可快速识别介质流向，避免接反引发的系统故障；壳体侧面预留的平整安装面可直接通过支架固定在系统安装框架上，无需额外设计复杂的转接工装，安装边界清晰，能适配多数紧凑布置的低温流体系统舱位空间。

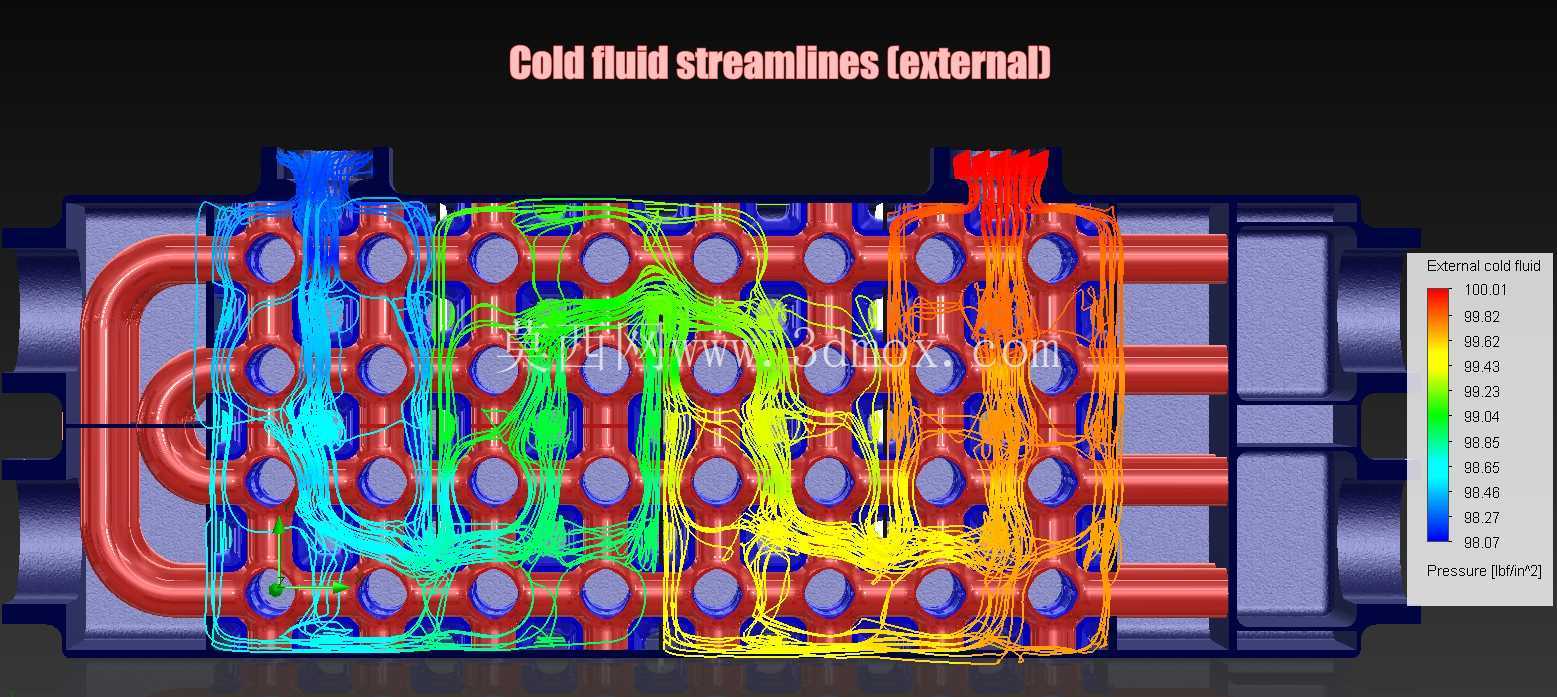

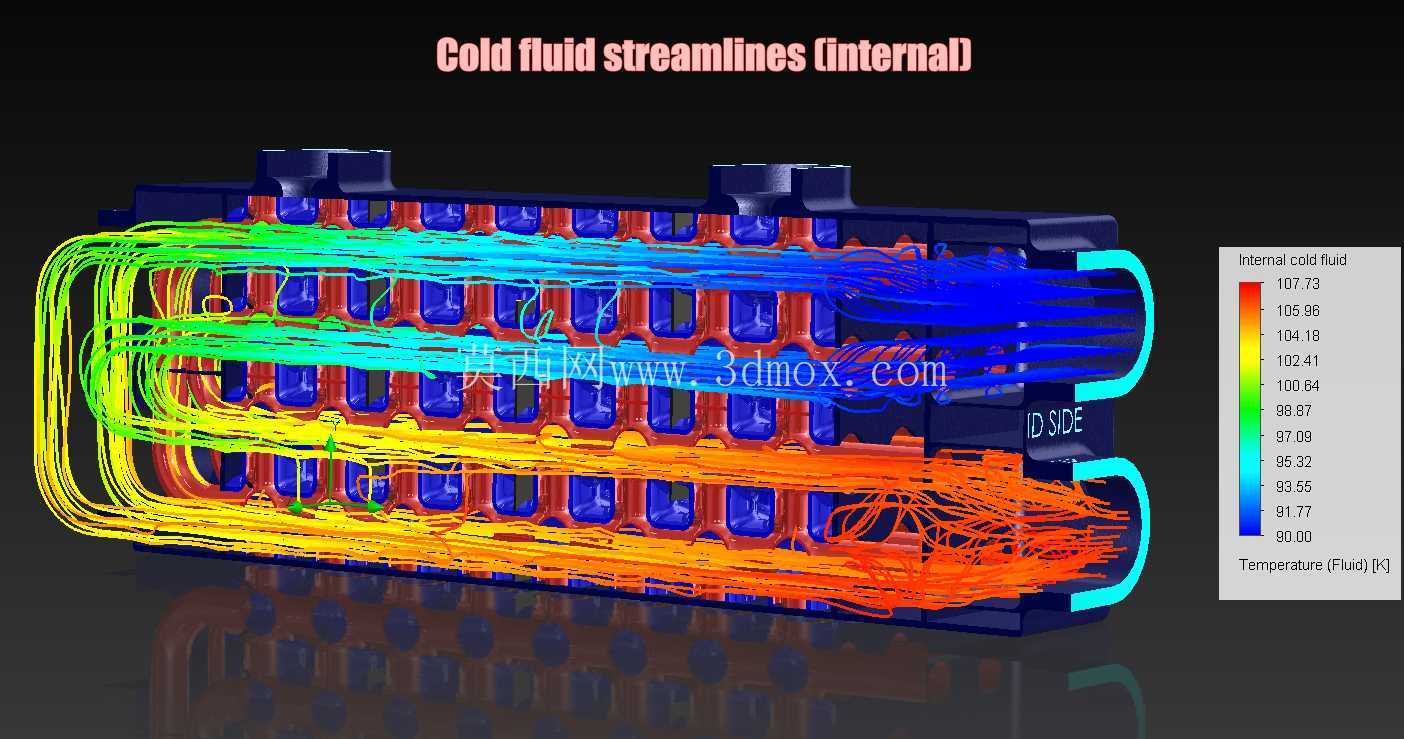

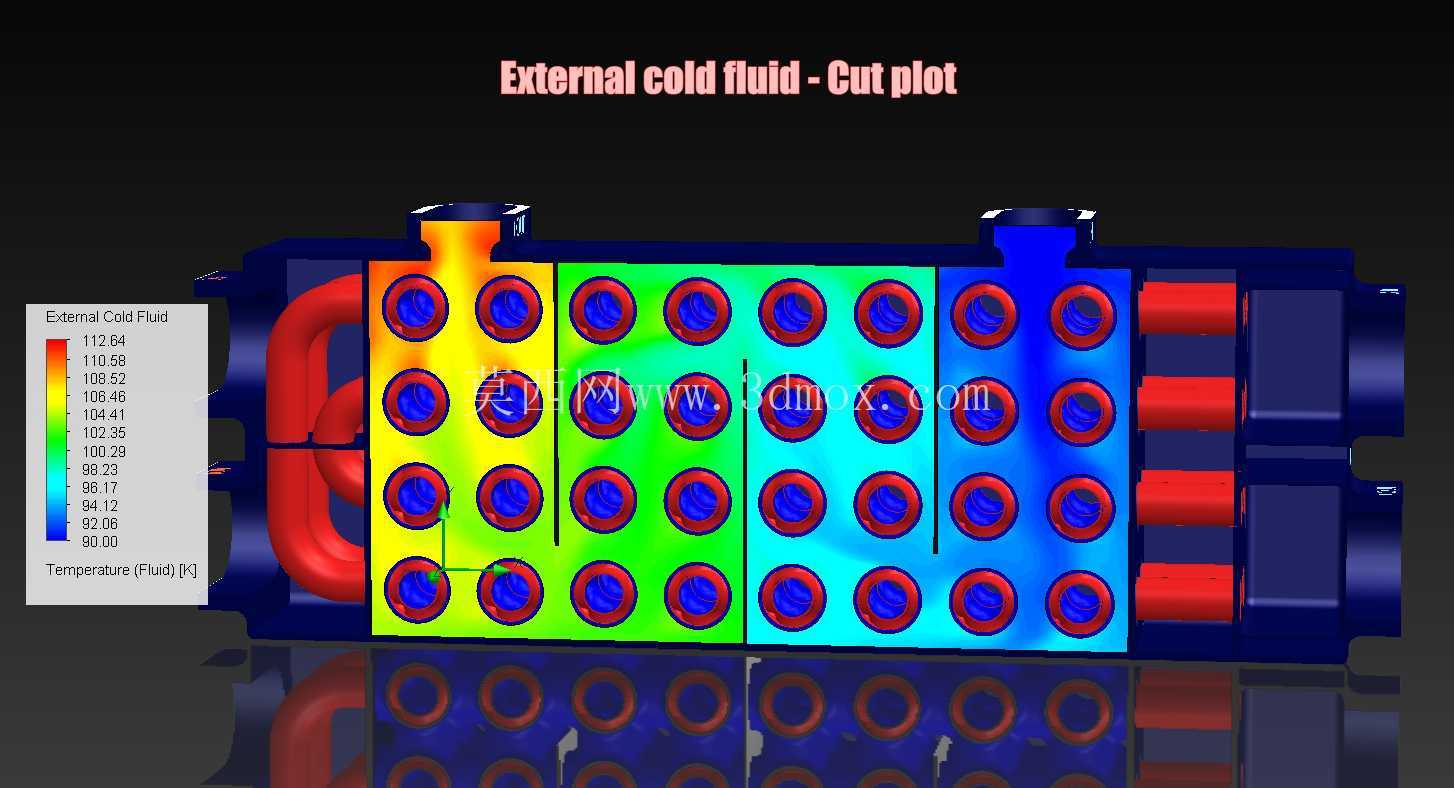

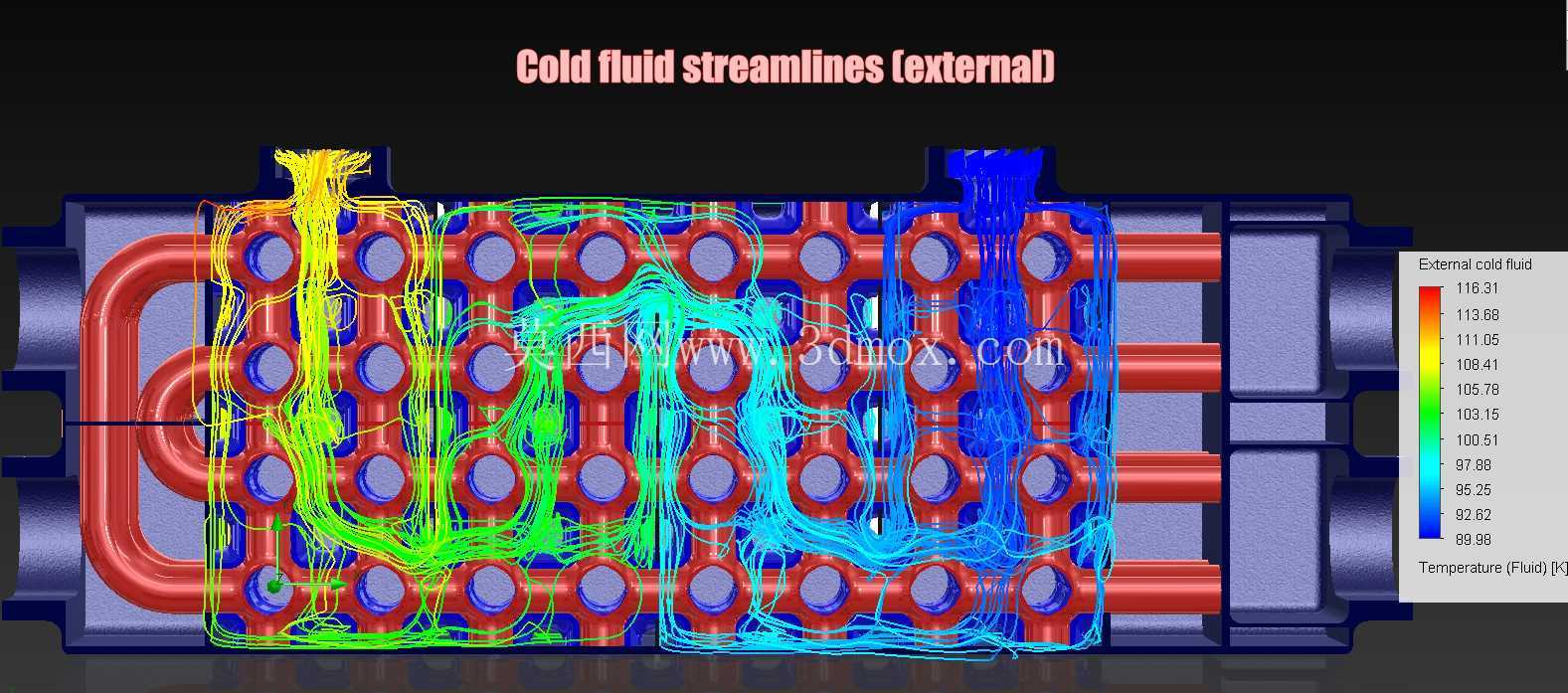

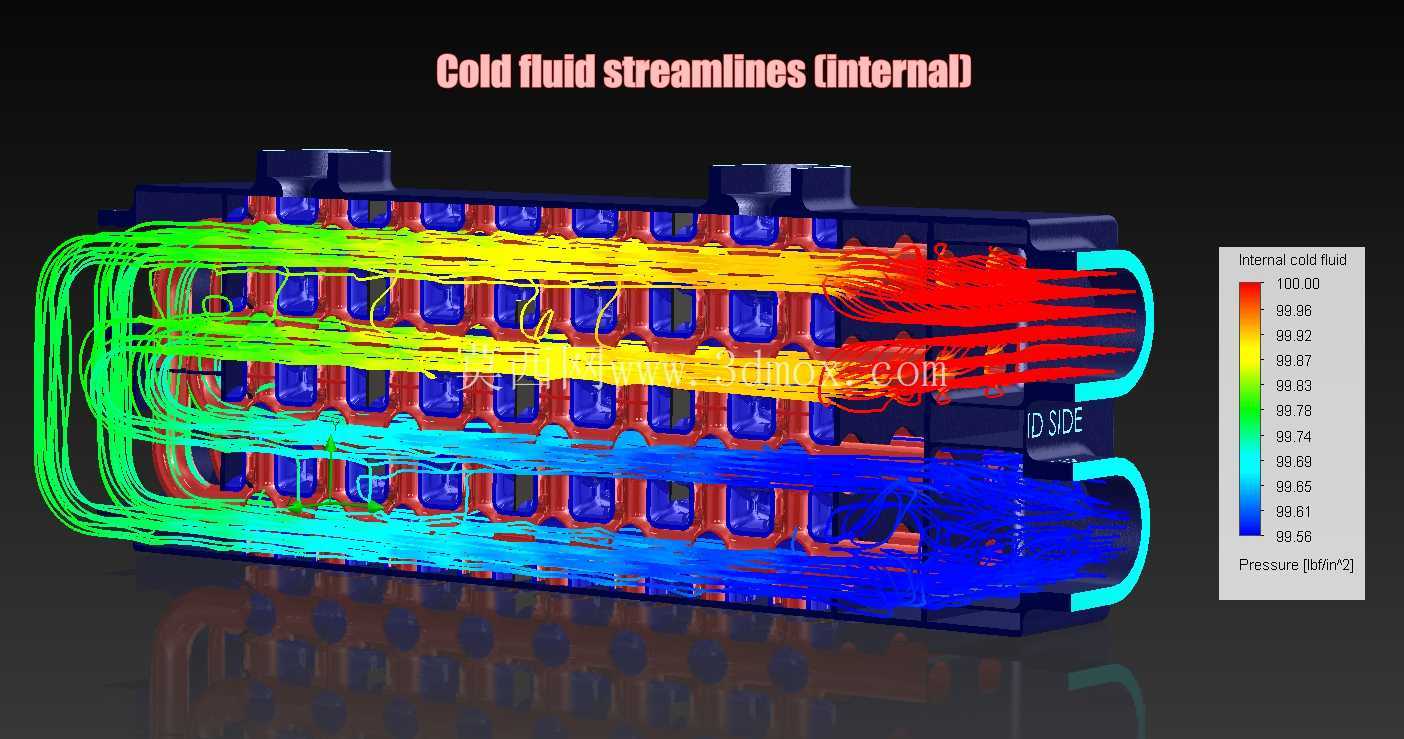

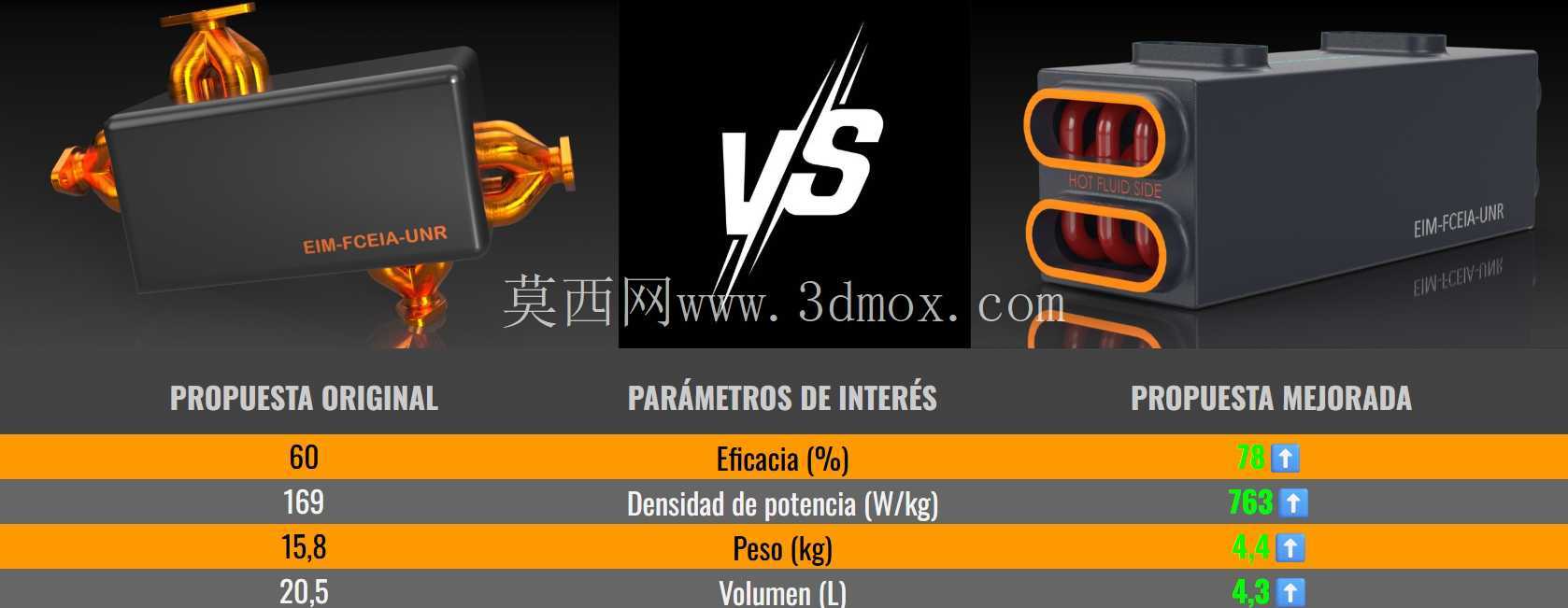

　　在功能特性层面，该结构通过对核心换热基体的构型优化，实现了换热效率与功率密度的大幅提升，相较于同功率等级的传统低温换热器，其整体重量与体积都有显著缩减，对于航天载荷这类对重量控制极其严苛的应用场景，减重带来的收益十分明显；外部区域增设的导流板结构，并非简单的流道遮挡，而是通过流体仿真迭代确定的导流角度与布置位置，能够引导冷流体在外部流道内形成更均匀的流场分布，避免局部流动死区导致的换热效率下降，在相同体积下最大化利用所有换热面积，减少无效换热区域的占比。

　　从设计思路的落地来看，该构型没有采用传统换热器依赖增减换热管数量、调整翅片密度的常规优化路径，而是借助极小曲面的拓扑特性，在保证结构强度的前提下，让换热基体本身同时承担流道分隔、换热面、结构支撑的多重作用，省去了额外的支撑构件带来的重量与体积占用；接口处的密封结构采用嵌入式密封槽设计，配合橙色密封件可实现低温工况下的可靠密封，避免低温介质泄漏引发的系统故障与安全隐患，壳体表面的标识采用耐低温蚀刻工艺，不会因长期低温环境出现标识脱落、模糊的问题，方便后期运维过程中的设备识别与管路检查。

　　在实际工况适配中，该结构的流道平滑无锐角，流体在流道内的流动状态更稳定，可减少局部湍流带来的振动与噪音，同时也能降低流体中微小杂质在流道内滞留堵塞的风险，提升设备长期运行的可靠性；规整的外部构型也方便后期在设备外部包覆保温层，减少低温流体与环境的无效换热，降低系统的冷量损耗，对于深冷工况下的系统能耗控制有实际帮助。不同于很多概念性的换热结构设计，该设计的所有结构尺寸都充分考虑了加工实现的可行性，核心的TPMS换热基体可通过增材制造工艺一次成型，外部壳体与接口可采用常规机加工工艺制作后与基体焊接装配，不需要开发复杂的成型模具，小批量定制场景下也能控制加工成本与周期，对于航天预研项目、小批量深冷设备配套的场景适配性较强。
