40规格铝型材用剖面角加强连接角件

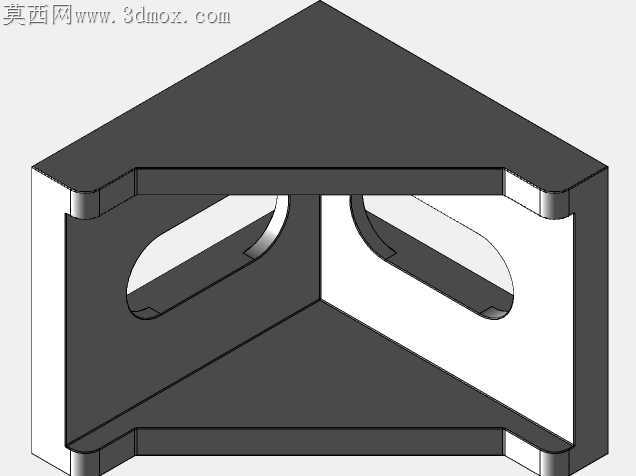

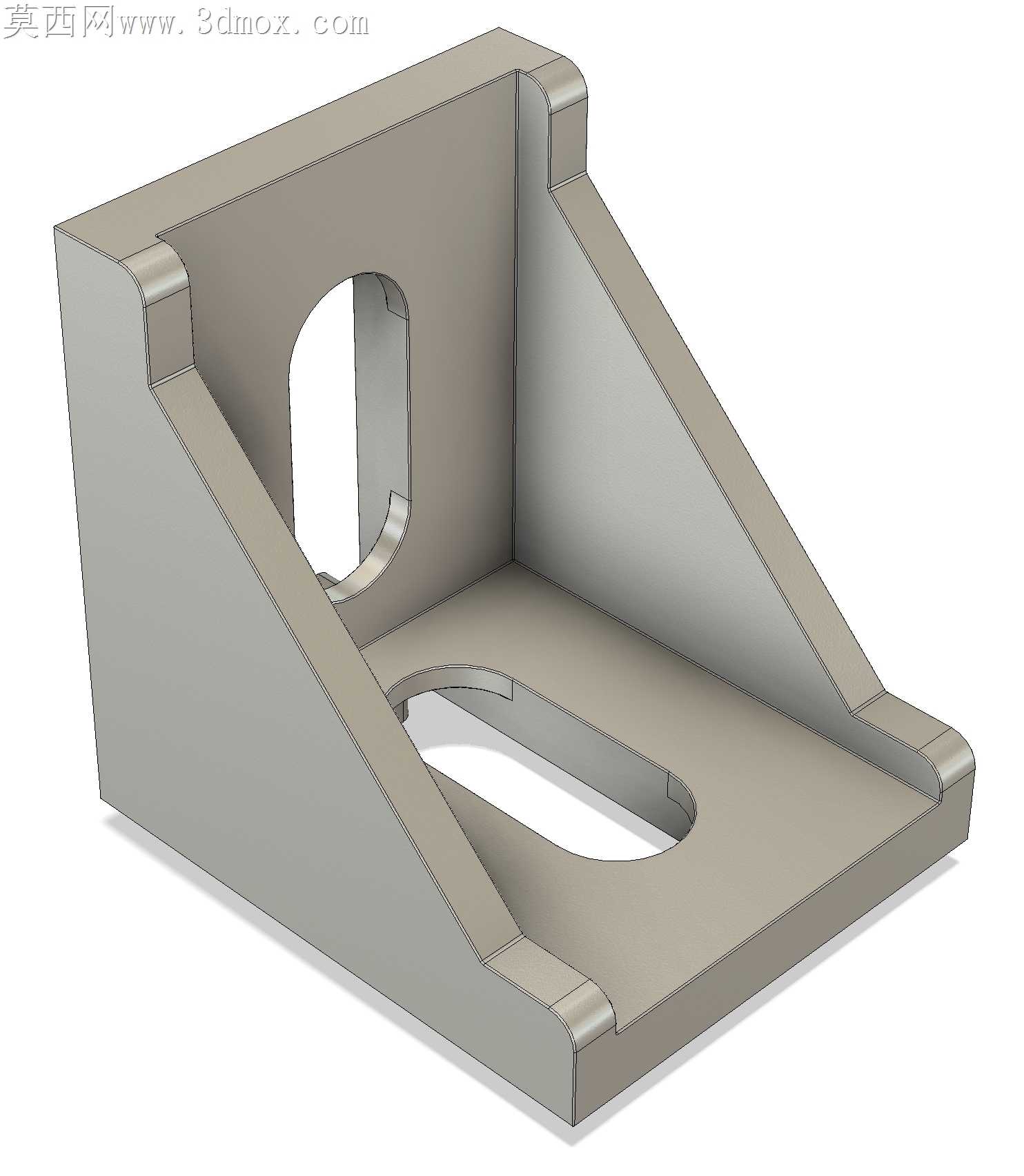

这款角件是专为40mm系列工业铝型材框架设计的直角加强连接构件，在工业铝型材搭建的各类设备机架、防护围栏、工作台架、自动化设备护罩结构中应用十分广泛，是铝型材模块化组装体系里核心的受力连接配件。日常生产场景中，铝型材框架的直角拼接位置仅靠型材端面抵接和螺栓锁紧，长期受设备振动、物料侧推、人员倚靠等外力作用时，很容易出现拼接缝隙变大、框架直角偏移、整体结构晃荡的问题，这款加强角件正是为解决这类连接痛点设计，能够在型材直角拼接的内角位置形成三角支撑结构，大幅提升框架节点的抗扭、抗弯折能力，让整组铝型材结构的稳定性和承重能力得到明显提升。从设计思路来看，这款角件采用L型直角基体搭配双侧三角加强筋的结构，两个安装面分别贴合铝型材的相邻两个安装槽面，基体边缘做了全包式的圆角过渡处理，既避免安装时尖锐边角划伤操作人员，也能让角件和铝型材槽位的贴合度更好，不会出现应力集中导致的角件开裂问题。两个安装面上都设计了长圆形的调节安装孔，这种孔型相比圆孔拥有更大的安装调节余量，组装时可以根据型材拼接的实际对位情况微调角件位置，降低型材下料尺寸误差、端面铣切角度误差带来的组装难度，让框架拼接的精度更容易控制。角件的立面上额外开设了腰型减重孔，在不影响整体结构强度的前提下，既减少了角件自身的材料用量、降低配件自重，也能方便安装时穿过内六角扳手锁紧T型螺栓，给安装操作留出足够的工具操作空间。从安装边界来看，这款角件适配槽宽8mm的40系列欧标或国标铝型材，角件的两个安装边长度匹配40mm型材的安装面宽度，安装后不会突出型材的外表面，不会影响后续在型材外侧安装防护门板、封板、走线槽等附属配件；角件的厚度经过力学优化，既保证足够的支撑强度，也不会过度占用铝型材框架的内部空间，不会干涉框架内部安装的电气元件、传动机构、物料输送通道等结构。实际使用时，只需要在铝型材的对应槽位放入配套T型螺栓，穿过角件的安装孔后锁紧螺母即可完成固定，不需要在铝型材上额外打孔、攻丝或者做焊接处理，完全适配铝型材模块化快装的特性，不管是设备出厂时的原厂组装，还是后期产线改造时的框架调整、加固，都可以快速完成安装作业，有效降低框架搭建的人工成本和时间成本。在重载型铝型材工作台、大型设备防护围栏、物流线旁的物料架、自动化设备的主机架这类对结构稳定性要求较高的场景中，这款角件可以在每一个直角拼接节点提供可靠的支撑力，避免框架长期使用后出现变形、散架的问题，延长整套铝型材结构的使用寿命。
