精密传动蜗杆蜗轮副三维结构设计

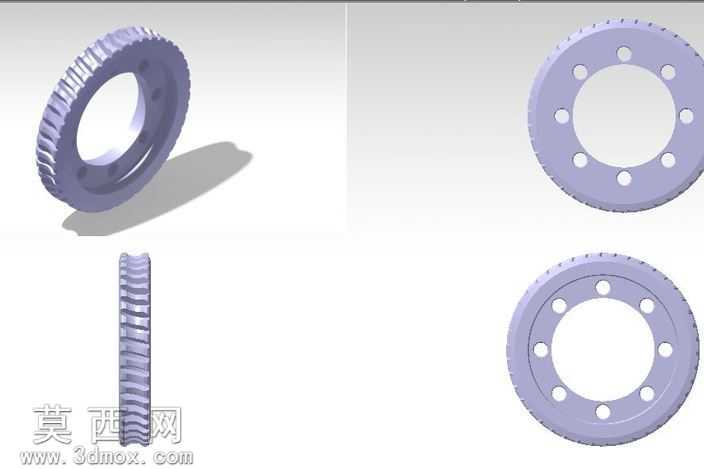

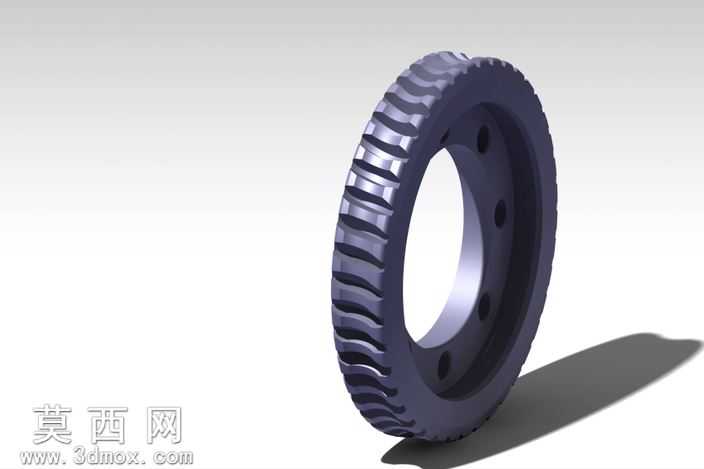

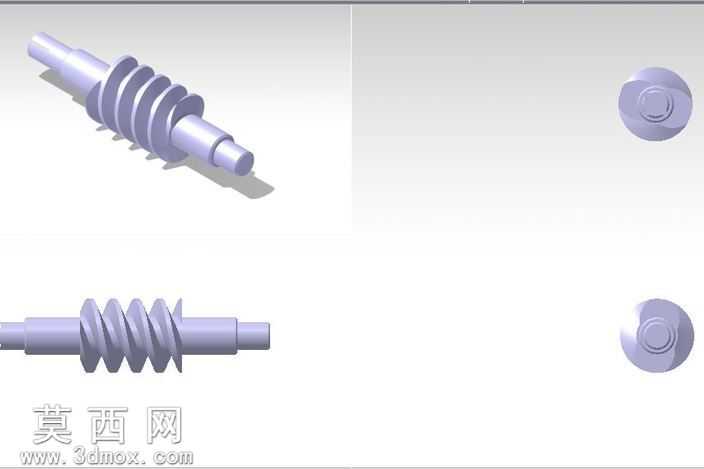

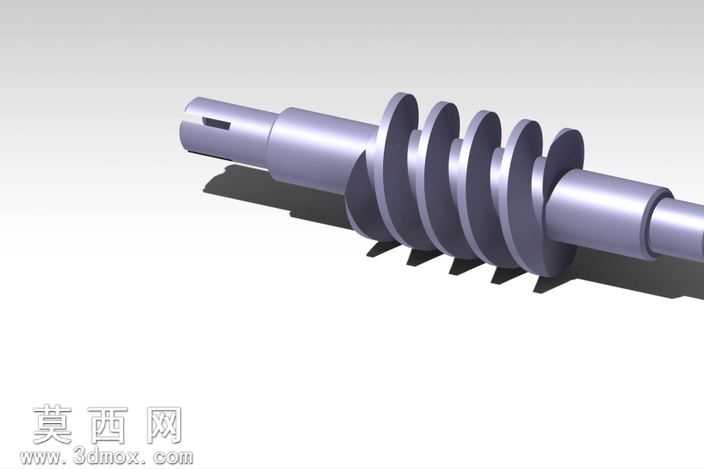

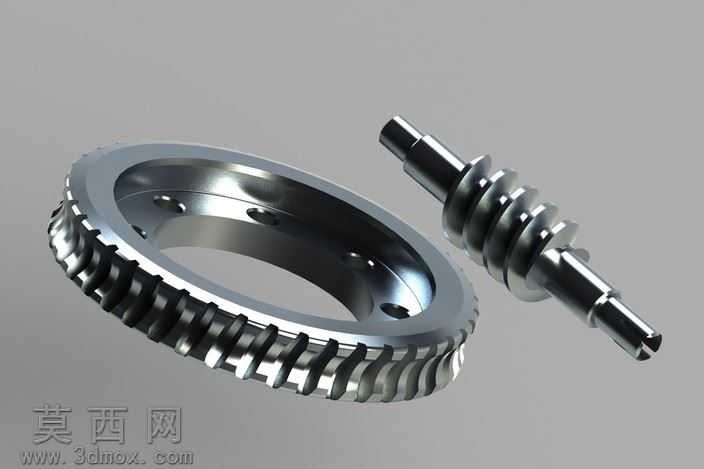

本作品为机械传动领域常用的蜗杆蜗轮副三维建模成果，建模过程严格遵循机械设计手册中蜗杆传动的相关参数规范，首先基于阿基米德蜗杆的齿廓生成原理，先完成蜗杆主体的轴段结构搭建，依次绘制出两端的安装轴颈、定位轴肩与中间的螺旋齿部分，通过螺旋线扫描切除的方式生成蜗杆的连续螺旋齿面，齿形参数匹配对应模数与压力角的设计标准，保证齿面的啮合精度。随后开展蜗轮部分的建模，先构建蜗轮的轮体基体，完成轮毂、轮辐与轮缘的结构划分，再依据蜗杆与蜗轮的啮合中心距、传动比参数，通过配合约束定位蜗杆与蜗轮的相对位置，采用布尔运算的方式切除生成蜗轮的环面齿形，确保每一个轮齿都能与蜗杆螺旋齿实现顺滑的线接触啮合，避免出现齿面干涉的问题。材质渲染阶段，为整套蜗杆副赋予了合金结构钢的材质属性，调整金属材质的反射率、粗糙度参数，还原出淬硬处理后金属零件的细腻金属光泽，齿面部分适当降低粗糙度数值，模拟精加工后齿面的光滑质感，轴段与轮体非配合面则保留适度的粗糙质感，区分不同加工面的视觉效果。结构设计上充分考虑了实际装配需求，蜗杆两端预留了轴承安装位与轴端锁紧结构的位置，蜗轮轮缘上均匀布置了安装连接孔，可直接与配套的传动法兰进行连接固定，整体结构完全符合蜗杆减速器内部传动件的实际装配逻辑。建模完成后开展了全局干涉检查，验证蜗杆转动时与蜗轮轮齿的啮合间隙处于合理范围，既不会出现卡滞问题也不会因间隙过大导致传动回程误差超标，整套模型可直接用于蜗杆减速器的装配仿真、运动模拟以及工程图的导出生产，能够为传动机构的设计验证提供可靠的三维模型支撑。
