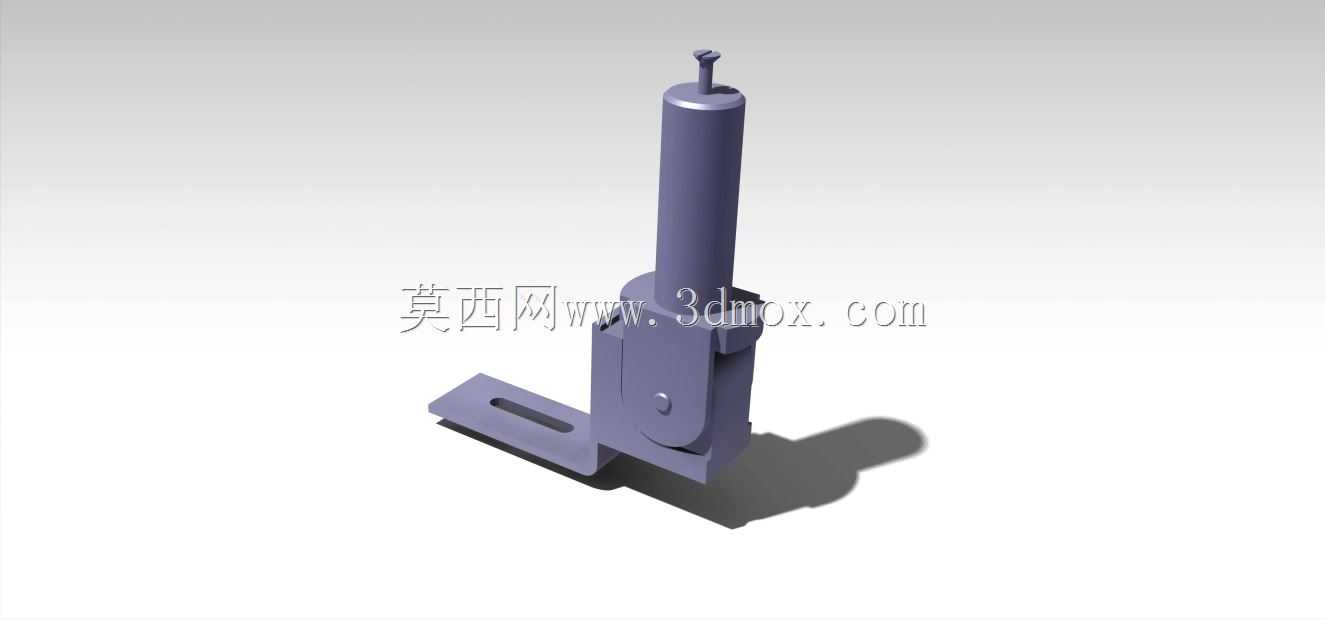

带安装底座的可调式顶升定位机构

这款顶升定位构件在轻工装配、电子零部件加工的工装治具场景里应用十分普遍，多数时候被集成在流水线载具的定位工位，当载具流转到指定工位后，该构件的顶升杆伸出，插入载具预设的定位孔内，完成载具的精准锁止，避免装配作业时载具出现偏移，影响装配精度。从实际功能来看，它的核心作用是提供垂直方向的小行程顶升与精准定位，杆体顶端做了小直径的导向头设计，插入定位孔时能自动修正微小的位置偏差，不会因为载具停位的毫米级误差出现卡滞。构件的底座部分做了长条形的腰型安装孔，这是设计时特意预留的安装调节余量，现场安装时可以根据工位的实际布局，沿着腰孔方向调整整个构件的固定位置，不需要重新在安装板上打孔，适配不同线体的安装孔位偏差。

从结构设计思路来看，整个构件采用分体式装配结构，主体的柱状腔体用来容纳内部的弹性顶升组件，侧面的铰接锁紧结构可以在顶升杆伸出到指定位置后实现机械锁止，避免因为负载波动导致顶升杆回缩，保障定位的可靠性。底座和柱状主体之间采用刚性连接，侧面的加强筋结构提升了整体的抗扭强度，即使顶升杆承受侧向的微小作用力，也不会出现主体歪斜的情况。顶升杆的表面做了光滑处理，和腔体内部的导向套配合，往复运动时的摩擦阻力很小，长期使用也不会出现卡顿的情况。

关于安装边界的尺寸控制，这款构件的整体垂直高度适配常规流水线载具的下方安装空间，底座的安装面做了铣平处理，固定时能和安装板完全贴合，不会出现安装倾斜的问题。腰型孔的宽度适配常用的M6内六角固定螺丝，现场安装不需要额外准备特殊规格的紧固件。顶升杆的伸出行程控制在合理范围内，既满足载具定位的抬升需求，又不会因为行程过大导致整体结构刚性下降。在实际选型适配时，需要注意安装面的平面度公差控制在0.1mm以内，避免固定后构件出现形变，影响顶升杆的运动顺畅度；同时要预留出构件侧面的调节空间，方便后期调整锁紧结构的预紧力。这类构件相比气缸类的顶升定位组件，不需要外接气源，依靠内部的机械结构就能完成顶升锁止动作，在一些没有气源配置的简易工装、手动装配工位上使用更加便捷，维护成本也更低，只需要定期在导向配合位置涂抹少量润滑脂，就能保证长期稳定运行。在一些小型工件的检测工位上，这款构件也可以用来作为工件的支撑定位件，通过调整安装位置，对工件的特定部位进行支撑，避免检测过程中工件出现晃动，影响检测数据的准确性。
